INDICADORES DE
DIRECÇÃO
Anteriores
Para substituir a lâmpada, proceder
como indicado a seguir:
❒rodar ¼ de volta para a esquerda a
tampa C fig. 158;
❒substituir o grupo lâmpada +
porta-lâmpada A fig. 161.
Laterais
São de LED. Para a substituição,
dirigir-se à Rede de Assistência Alfa
Romeo.LUZES DE NEVOEIRO
(para versões/mercados, onde previsto)
Para a substituição destas lâmpadas,
dirigir-se à Rede de Assistência Alfa
Romeo.
GRUPOS ÓPTICOS
POSTERIORES
Contêm as lâmpadas das luzes de
posição, stop, direcção (lâmpadas
presentes no grupo óptico fixo) e
marcha-atrás e de nevoeiro posteriores
(lâmpadas presentes no grupo óptico
na tampa da bagageira).
Remoção do grupo
óptico
Proceder do seguinte modo:
❒abrir a bagageira e desapertar o
parafuso A fig. 162 de fixação do
grupo óptico posterior;❒extrair o grupo óptico puxando-o
com ambas as mãos no sentido
indicado pelas setas;
❒desligar o conector eléctrico e
proceder à substituição da lâmpada
envolvida.
LUZES DE PRESENÇA/
LUZES DE STOP
São de LED. Para a substituição,
dirigir-se à Rede de Assistência Alfa
Romeo.
INDICADORES DE
DIRECÇÃO
Com o grupo óptico desmontado, para
substituir a lâmpada, desapertar os
dois parafusos A fig. 163, extrair o
casquilho e, de seguida, substituir a
lâmpada B.
161A0K0634
162A0K0635
163A0K0636
197

LUZES DE NEVOEIRO
POSTERIORES/
MARCHA-ATRÁS
Para substituir as lâmpadas, proceder
conforme indicado a seguir:
❒abrir a bagageira e remover a tampa
A fig. 164 actuando com uma chave
de fenda no ponto indicado pela
seta;
❒remover o conector A fig. 165 e
extrair o grupo porta-lâmpadas,
actuando primeiro na lingueta de
retenção B e, de seguida,
desengatando o parafusos C;
❒substituir a lâmpada envolvida
empurrando-a ligeiramente e
rodando-a para a esquerda (D =
lâmpada da luz de marcha-atrás; E =
lâmpada da luz de nevoeiro traseira);❒voltar a montar o grupo porta-
lâmpadas e posicioná-lo
correctamente, apertando primeiro o
parafuso C e, de seguida, fixando-o
com a lingueta de retenção B. Voltar
a ligar o conector A e, por fim, voltar
a montar a tampa A fig. 164.
ATENÇÃO Durante a remoção da
tampa A, proteger com um pano a
ponta da chave de fendas para evitar
possíveis riscos.LUZES DO 3°STOP
São de LED e estão localizadas no
spoiler integrado na tampa da
bagageira. Para a substituição,
dirigir-se à Rede de Assistência Alfa
Romeo.
LUZES DE MATRÍCULA
Para substituir as lâmpadas, proceder
conforme indicado a seguir:
❒remover os grupos da luz da
matrícula A fig. 166;
❒rodar para a direita o porta-lâmpada
B fig. 167, extrair a lâmpada C e
substituí-la.
164A0K0637165A0K0638
166A0K0639
198
EM EMERGÊNCIA
167A0K0640

SUBSTITUIÇÃO DE
UMA LÂMPADA
INTERIOR
PLAFONIER ANTERIOR
Para substituir a lâmpada, proceder
como indicado a seguir:
❒remover o plafonier A fig. 168
actuando nos pontos indicados pelas
setas;❒desapertar as sedes B fig. 169 das
lâmpadas e extrair as mesmas
retirando-as para fora: de seguida,
substituir as lâmpadas C;
❒inserir corretamente as novas
lâmpadas nas respectivas sedes B;
❒fixar o plafonier A fig. 168 na
respectiva sede, certificando-se do
efetivo bloqueio.
PLAFONIER POSTERIOR
Para substituir a lâmpada, proceder
como indicado a seguir:
❒remover o plafonier A fig. 170
actuando nos pontos indicados pelas
setas;❒abrir a tampa de protecção B fig.
171, substituir a lâmpada C
desprendendo-a dos contactos
laterais. De seguida, certificar-se de
que a nova lâmpada está
correctamente bloqueada entre os
próprios contactos;
❒voltar a fechar a tampa de protecção
B e fixar o plafonier A fig. 170 na
respectiva sede, certificando-se do
bloqueio efectivo.
168A0K0806
169A0K0807
170A0K0643
171A0K0644
199

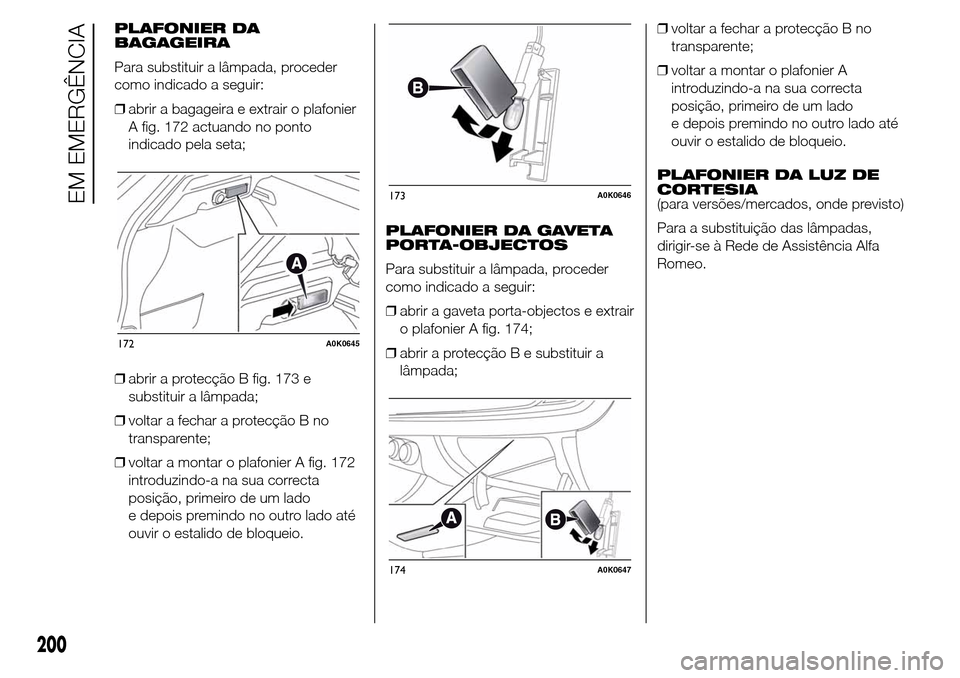

PLAFONIER DA
BAGAGEIRA
Para substituir a lâmpada, proceder
como indicado a seguir:
❒abrir a bagageira e extrair o plafonier
A fig. 172 actuando no ponto
indicado pela seta;
❒abrir a protecção B fig. 173 e
substituir a lâmpada;
❒voltar a fechar a protecção B no
transparente;
❒voltar a montar o plafonier A fig. 172
introduzindo-a na sua correcta
posição, primeiro de um lado
e depois premindo no outro lado até
ouvir o estalido de bloqueio.PLAFONIER DA GAVETA
PORTA-OBJECTOS
Para substituir a lâmpada, proceder
como indicado a seguir:
❒abrir a gaveta porta-objectos e extrair
o plafonier A fig. 174;
❒abrir a protecção B e substituir a
lâmpada;❒voltar a fechar a protecção B no
transparente;
❒voltar a montar o plafonier A
introduzindo-a na sua correcta
posição, primeiro de um lado
e depois premindo no outro lado até
ouvir o estalido de bloqueio.
PLAFONIER DA LUZ DE
CORTESIA
(para versões/mercados, onde previsto)
Para a substituição das lâmpadas,
dirigir-se à Rede de Assistência Alfa
Romeo.
172A0K0645
173A0K0646
174A0K0647
200
EM EMERGÊNCIA

SUBSTITUIÇÃO DOS
FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema
eléctrico intervindo em caso de avaria
ou intervenção imprópria no mesmo
sistema.
Quando um dispositivo não funciona, é
necessário verificar a eficiência do
respectivo fusível de protecção:
o elemento condutor A fig. 175 não
deve ser interrompido.
29) 30)
Caso contrário, é necessário substituir
o fusível queimado por outro com a
mesma amperagem (da mesma cor).
130) 131) 132) 133) 134)
B = fusível íntegro.
C = fusível com elemento condutor
interrompido.Para extrair os fusíveis, utilizar a pinça A
fig. 176 situada no interior da tampa
da centralina porta-fusíveis no vão do
motor (para a remoção da tampa,
consultar o parágrafo “Centralina do
vão do motor”).VERSÕES COM CAIXA DE
VELOCIDADES
AUTOMÁTICA "ALFA TCT"
(para versões/mercados, onde
previsto)
Os componentes da caixa Alfa TCT
estão protegidos por fusíveis
específicos. Para a eventual
substituição, dirigir-se à Rede de
Assistência Alfa Romeo.
175A0K0523
176A0K0524
201

ACESSO AOS FUSÍVEIS
Os fusíveis estão agrupados em três
centralinas localizadas no vão do
motor, no tablier porta-instrumentos e
no interior da bagageira.
Centralina do vão do motor
Está localizada ao lado da bateria fig.
178: para aceder aos fusíveis,
desapertar os parafusos A fig. 177 e
retirar a tampa B.
A numeração que identifica o
componente eléctrico correspondente
a cada fusível é visível na parte de
trás da tampa.
Depois de ter substituído um fusível,
certificar-se de ter fechado bem a
tampa B da centralina de fusíveis.
177A0K0525
F10
F87F85
F86
F19
F09
F21 F88
F20
178A0K0231
202
EM EMERGÊNCIA

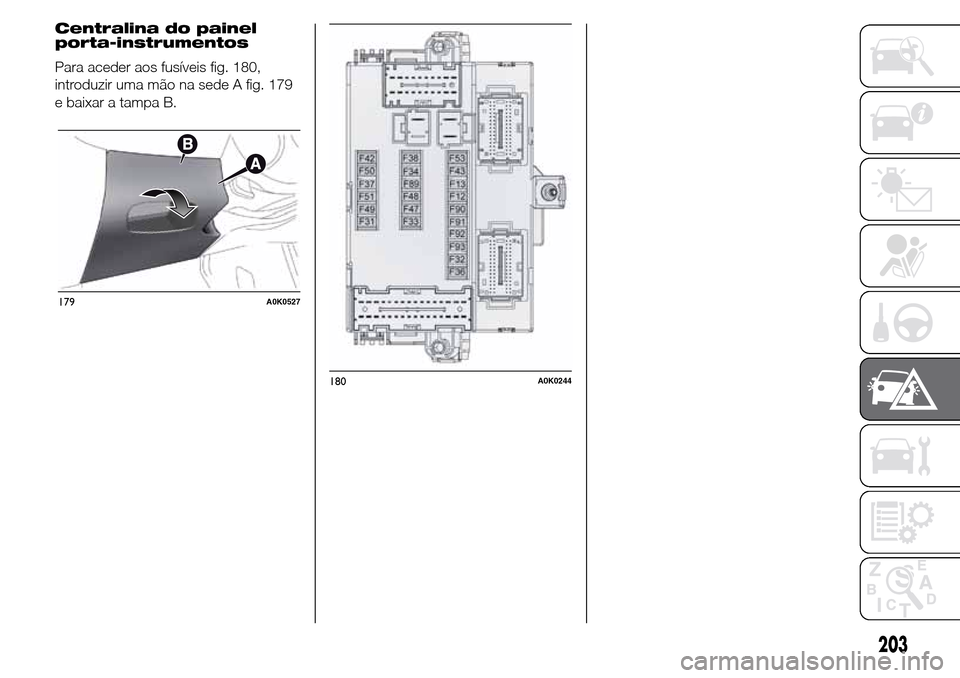

Centralina do painel
porta-instrumentos
Para aceder aos fusíveis fig. 180,
introduzir uma mão na sede A fig. 179
e baixar a tampa B.
179A0K0527
180A0K0244
203

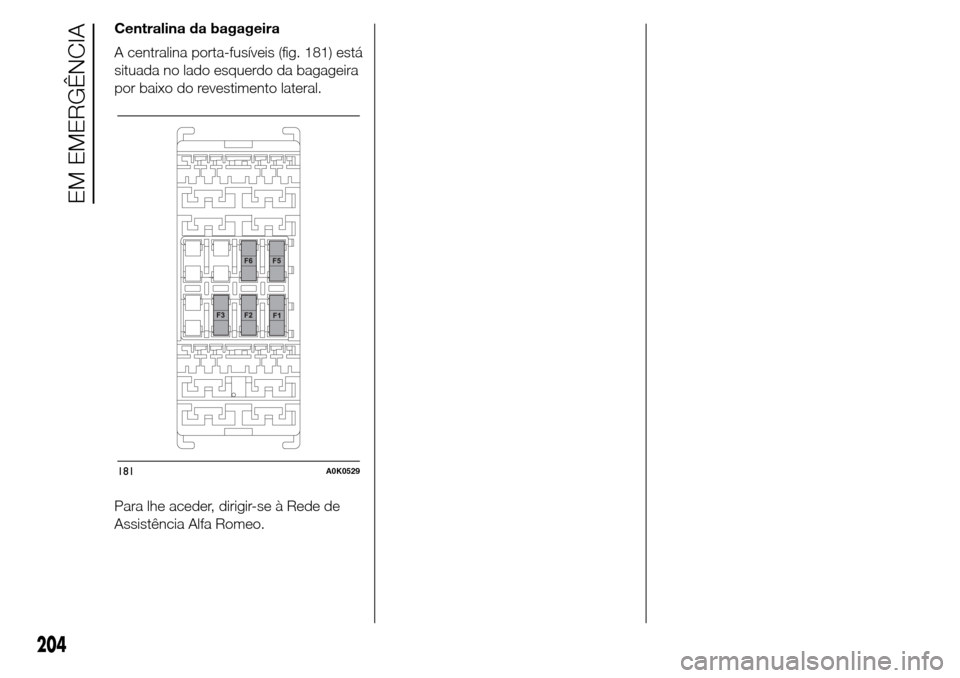

Centralina da bagageira
A centralina porta-fusíveis (fig. 181) está
situada no lado esquerdo da bagageira
por baixo do revestimento lateral.
Para lhe aceder, dirigir-se à Rede de
Assistência Alfa Romeo.
181A0K0529
204
