2016 Abarth 124 Spider Manual de Uso e Manutenção (in Portuguese)

Para as seguintes luzes de
indicação/aviso:
Luz de aviso principal;
Luz de aviso do sistema de
travagem;
Luz de aviso do ABS;
Luz de aviso do sistema de carga;
Luz de aviso do óleo do motor;
Luz de verificação do motor;
Luz de aviso de temperatura alta no
refrigerante do motor;
Luz de aviso da transmissão
automática;
Luz indicadora de avaria na direção
assistida;
Luz de aviso do sistema de Air
Bag/pré-tensor do cinto de segurança;
Luz de aviso da capota ativa;
Luz de aviso de pouco combustível;
Luz de aviso do cinto de segurança;
Luz de aviso do cinto de segurança;
Luz de aviso de porta aberta;
Luz de aviso de nível baixo de líquido
para os vidros;
Luz de aviso do Sistema de
Monitorização de Pressão dos Pneus
(Tyre Pressure Monitoring System);
Luz de aviso da CHAVE;
Luz de aviso da CHAVE do farol
LED;
Luz de aviso em formato de chave
inglesa;
Luz indicadora de TCS/DSC;
Luz indicadora de DSC desligado;
Luz indicadora de segurança;
Luz indicadora de desativação do Air
Bag do passageiro (consoante o
equipamento).
A luz acende-se quando a ignição é
ligada para uma verificação do funcio-
namento e desliga-se alguns segundos
depois ou quando o motor é ligado. Se
a luz não se acender ou permanecer
acesa, entre em contacto com um
concessionário Abarth.
Apenas para a "luz de aviso do sis-
tema de travagem": a luz liga-se con-
tinuamente quando é acionado o travão
de mão.
55

LUZES DE AVISO NO PAINEL DE INSTRUMENTOS
Luzes de aviso vermelhas
Luz de aviso O que significa
AVISO DE TRAVÃO DE ESTACIONAMENTO - INSPEÇÃO DA LUZ DE AVISO / AVISO DE NÍVEL
INSUFICIENTE DE FLUIDO DE TRAVÕES
Aviso de travão de estacionamento / Inspeção da luz de aviso
A luz acende-se quando o travão de estacionamento é aplicado com a ignição comutada para
START ou ON. Esta desliga-se quando o travão de estacionamento é totalmente libertado.
Aviso de nível insuficiente de fluido de travões
Se a luz de aviso do travão permanecer acesa apesar de o travão de estacionamento ter sido
libertado, o fluido de travões poderá ser insuficiente ou poderá haver um problema no sistema
de travagem. Estacione o veículo imediatamente num local seguro e contacte um
concessionário Abarth.
IMPORTANTE Não conduza com a luz de aviso do sistema de travagem acesa. Entre em
contacto com um concessionário Abarth o mais breve possível a fim de inspecionar os travões.
Conduzir com a luz de aviso do sistema de travagem acesa é perigoso. Esta indica que os seus
travões podem não funcionar de todo ou que podem falhar completamente em qualquer
momento. Se esta luz permanecer acesa depois de verificar que o travão de estacionamento foi
totalmente libertado, solicite imediatamente a inspeção dos travões.
IMPORTANTE Para além disso, a eficácia da travagem poderá diminuir, pelo que será
necessário carregar no pedal do travão mais vigorosamente do que o normal para parar o
veículo.
Pare o veículo imediatamente num local seguro e contacte um concessionário Abarth.
AVISO DO SISTEMA EBD (Electronic Brake-force Distribution = Distribuição Eletrónica da Força
de Travagem)
Se a unidade de controlo EBD (Electronic Brake-force Distribution = Distribuição Eletrónica da
Força de Travagem) determinar que alguns componentes estão a funcionar incorretamente, a
unidade de controlo poderá acender a luz de aviso do sistema de travagem e a luz de aviso do
ABS em simultâneo. É provável que o problema seja o sistema de distribuição eletrónica da
força de travagem. Pare o veículo imediatamente num local seguro e contacte um
concessionário Abarth.
IMPORTANTE Não conduza com as luzes de aviso do ABS e do travão acesas. Entre em
contacto com um concessionário Abarth o mais breve possível a fim de inspecionar os travões.
Conduzir com as luzes de aviso do sistema de travagem e do ABS acesas é perigoso. Quando
ambas as luzes estão acesas, as rodas traseiras podem bloquear mais rapidamente numa
paragem de emergência do que sob circunstâncias normais.
56
CONHECER O PAINEL DE INSTRUMENTOS

Luz de aviso O que significa
LUZ DE AVISO DO SISTEMA DE CARGA
Se a luz de aviso se acender durante a condução, tal indica uma falha do alternador ou do
sistema de carregamento. Conduza para a berma da estrada e estacione fora da via. Pare o
veículo imediatamente num local seguro e contacte um concessionário Abarth.
IMPORTANTE Não continue a conduzir quando a luz de aviso do sistema de carregamento
estiver acesa, pois o motor pode parar inesperadamente.
LUZ DE AVISO DO ÓLEO DO MOTOR
Esta luz de aviso indica uma pressão de óleo do motor insuficiente.
IMPORTANTE Não permita que o motor funcione com uma pressão de óleo insuficiente. Caso
contrário, tal poderá resultar em danos significativos no motor.
Se a luz se acender ou se a indicação de aviso for exibida durante a condução:
conduza para a berma da estrada e estacione fora da via numa superfície nivelada.
desligue o motor e aguarde 5 minutos para que o óleo retorne ao cárter;
inspecione o nível de óleo do motor. se este for insuficiente, adicione a quantidade
adequada de óleo do motor tendo o cuidado de não encher em excesso;
ligue o motor e verifique a luz de aviso.IMPORTANTE Não permita que o motor funcione com um nível de óleo insuficiente. Caso
contrário, tal poderá resultar em danos significativos no motor.
Se a luz permanecer acesa ainda que o nível de óleo seja o normal ou após adicionar óleo, pare
o motor imediatamente e contacte um concessionário Abarth.
LUZ DE AVISO DE PORTA ABERTA
A luz acende-se se alguma das portas não estiver bem fechada.
Feche bem a porta.
57

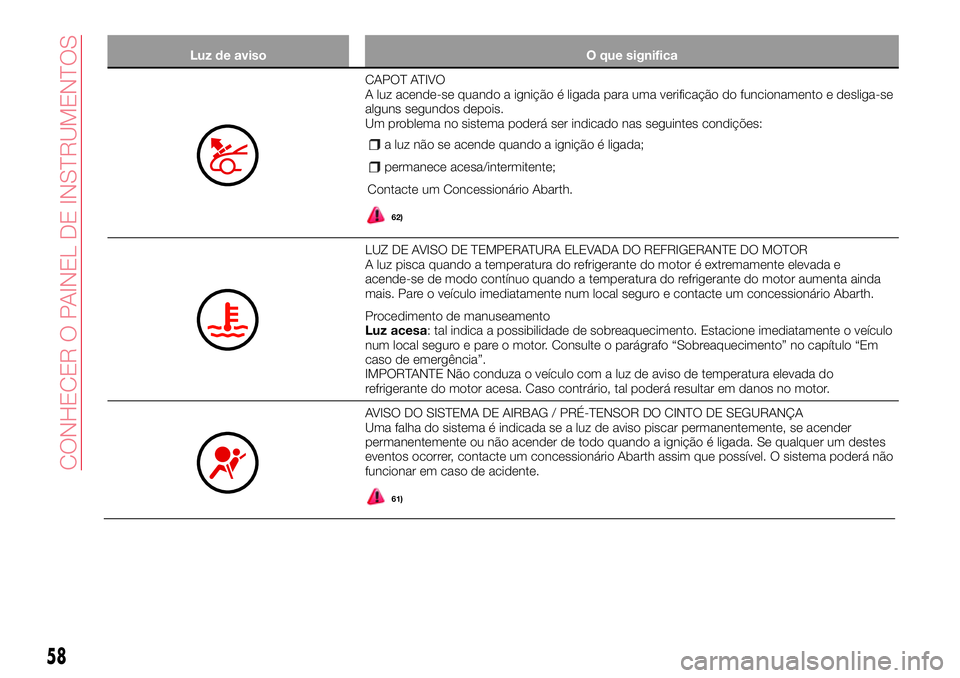

Luz de aviso O que significa
CAPOT ATIVO
A luz acende-se quando a ignição é ligada para uma verificação do funcionamento e desliga-se
alguns segundos depois.
Um problema no sistema poderá ser indicado nas seguintes condições:
a luz não se acende quando a ignição é ligada;
permanece acesa/intermitente;
Contacte um Concessionário Abarth.
62)
LUZ DE AVISO DE TEMPERATURA ELEVADA DO REFRIGERANTE DO MOTOR
A luz pisca quando a temperatura do refrigerante do motor é extremamente elevada e
acende-se de modo contínuo quando a temperatura do refrigerante do motor aumenta ainda
mais. Pare o veículo imediatamente num local seguro e contacte um concessionário Abarth.
Procedimento de manuseamento
Luz acesa: tal indica a possibilidade de sobreaquecimento. Estacione imediatamente o veículo
num local seguro e pare o motor. Consulte o parágrafo “Sobreaquecimento” no capítulo “Em
caso de emergência”.
IMPORTANTE Não conduza o veículo com a luz de aviso de temperatura elevada do
refrigerante do motor acesa. Caso contrário, tal poderá resultar em danos no motor.
AVISO DO SISTEMA DE AIRBAG / PRÉ-TENSOR DO CINTO DE SEGURANÇA
Uma falha do sistema é indicada se a luz de aviso piscar permanentemente, se acender
permanentemente ou não acender de todo quando a ignição é ligada. Se qualquer um destes
eventos ocorrer, contacte um concessionário Abarth assim que possível. O sistema poderá não
funcionar em caso de acidente.
61)
58
CONHECER O PAINEL DE INSTRUMENTOS

Luz de aviso O que significa
LUZ DE AVISO DE CHAVE (iluminada)
Se ocorrer qualquer falha no sistema de entrada keyless, esta acende-se de forma contínua.
IMPORTANTE Se a luz indicadora de aviso da chave se acender ou se a luz indicadora do
botão Start/Stop (âmbar) piscar, o motor pode não ligar. Se não for possível ligar o motor, tente
ligá-lo utilizando o procedimento de emergência para ligar o motor e entre em contacto com um
concessionário Abarth o mais breve possível.
Consulte “Procedimento de emergência para operação de arranque” no parágrafo “Ligar o
motor”.
LUZ DE AVISO DE CHAVE (intermitente)
Falha da chave avançada
Tome a medida apropriada e verifique se a luz de aviso se apaga.
A pilha da chave avançada está sem carga: substitua a pilha da chave.
A chave avançada não está dentro do alcance de funcionamento/está posicionada
em locais no interior da cabina que dificultam a respetiva deteção: coloque a chave
avançada dentro do alcance de funcionamento.
Uma chave de outro fabricante semelhante à chave avançada está dentro do
alcance de funcionamento: retire do alcance de funcionamento a chave de outro fabricante
semelhante à chave avançada.
Com a ignição ligada, a chave avançada é retirada da cabina e depois todas as
portas são trancadas: coloque novamente a chave avançada na cabina.
SISTEMA DE ALARME DE SEGURANÇA DO VEÍCULO
A luz de aviso acende-se para informar uma falha do sistema de alarme de segurança do
veículo. Contacte um concessionário Abarth assim que possível.
59

Luzes de aviso âmbar
Luz de aviso O que significa
LUZ DE AVISO DO ABS
Se a luz de aviso do ABS permanecer acesa enquanto conduz, isso significa que a unidade de
controlo do ABS detectou uma falha do sistema. Se isto ocorrer, os seus travões irão funcionar
normalmente como se o veículo não tivesse ABS. Caso isto aconteça, contacte um
Concessionário Abarth o mais breve possível.
NOTA Quando o motor é ligado através de empurrão para carregar a bateria, as r.p.m. serão
irregulares e a luz de aviso do ABS poderá acender-se. Se isto ocorrer, trata-se do resultado de
uma bateria fraca e não indica uma falha do ABS. Recarregue a bateria.
NOTA O sistema de assistência à travagem não funciona enquanto a luz de aviso do ABS
estiver acesa.
LUZ DE VERIFICAÇÃO DO MOTOR
Se esta luz se acender durante a condução, poderá haver um problema no veículo. É
importante tomar nota das condições de condução do momento em que a luz se acendeu e
entrar em contacto com um Concessionário Abarth.
A luz de verificação do motor poderá acender-se nos seguintes casos:
o sistema elétrico do motor tem um problema;
o sistema de controlo de emissões tem um problema;
o nível do depósito de combustível está muito baixo ou quase a ficar vazio;
a memorização da roda fónica, após o desligamento da bateria, não foi concluída com êxito
(apenas para as versões com caixa automática).
60
CONHECER O PAINEL DE INSTRUMENTOS

Luz de aviso O que significa
LUZ DE AVISO do Sistema de Monitorização de Pressão dos Pneus (TPMS)
Se o sistema de monitorização da pressão dos pneus tiver uma falha, a luz de aviso da pressão
dos pneus pisca durante cerca de 1 minuto quando a ignição é ligada e permanece nessa
condição. Contacte um concessionário Abarth assim que possível. Quando a luz de aviso se
acende e o bipe de aviso é emitido (cerca de 3 segundos), a pressão dos pneus está
demasiado baixa em um ou mais pneus. Inspecione os pneus e ajuste até à pressão de
insuflação especificada.
Execute o ajuste da pressão dos pneus quando estes estiverem frios. A pressão dos pneus
varia em função da temperatura do pneu, por conseguinte, deixe o veículo imobilizado durante
1 hora ou conduza apenas durante 1,6 km ou menos, antes de ajustar a pressão dos pneus.
Quando a pressão é ajustada em pneus quentes de acordo com a pressão de insuflação a frio,
a luz/bipe de aviso pode ser ativada(o) depois de os pneus arrefeceremeapressão descer
abaixo da especificação. Além disso, uma luz de aviso do TPMS iluminada, resultante da queda
da pressão do ar do pneu devido a uma temperatura ambiente baixa, irá permanecer acesa
mesmo que a temperatura ambiente aumente. Neste caso, também será necessário ajustar as
pressões do ar dos pneus. Se a luz de aviso do TPMS se acender devido a uma queda na
pressão do ar do pneu, certifique-se de que verifica e ajusta as pressões de ar dos pneus.
Os pneus perdem ar naturalmente com o passar do tempo e o TPMS não consegue distinguir
se os pneus estão a ficar demasiado vazios ao longo do tempo ou se tem um furo. Contudo,
quando encontra um pneu vazio num conjunto de quatro, isso é uma indicação de que existe
um problema; peça a alguém que conduza o veículo lentamente para a frente para que possa
inspecionar o pneu vazio relativamente a cortes ou a qualquer objeto metálico saliente no rasto
ou na parede lateral do pneu. Aplique algumas gotas de água na haste da válvula para verificar
se as bolhas indicam uma válvula defeituosa. Para solucionar uma fuga, é necessário fazer algo
mais do que voltar a encher o pneu com problemas, uma vez que as fugas são perigosas:
leve-o a um concessionário Abarth que dispõe de todo o equipamento necessário para reparar
pneus e de sistemas TPMS, e encomende o melhor pneu de substituição para o seu veículo.
63) 64)
61

Luz de aviso O que significa
LUZ INDICADORA DE FALHA DA DIREÇÃO ASSISTIDA
A luz acende-se se a direção assistida elétrica tiver uma falha. Se a luz se acender, pare o
veículo num local seguro e não opere o volante. Não existe qualquer problema se a luz se
apagar após alguns instantes. Contacte um concessionário Abarth se a luz se acender de forma
contínua.
NOTA Se a luz indicadora se acender, a direção assistida não irá funcionar normalmente. Caso
isto ocorra, o volante ainda pode ser operado, contudo, o volante poderá parecer pesado em
comparação com o funcionamento normal ou poderá vibrar ao virar.
NOTA Rodar o volante repetidamente para a esquerda e para a direita com o veículo parado ou
em movimento muito lento irá fazer com que o sistema de direção assistida entre no modo de
proteção que faz a direção parecer pesada, mas tal não indica um problema. Se isto ocorrer,
estacione o veículo em segurança e aguarde alguns minutos até que o sistema volte ao normal.
LUZ DE AVISO DE TRANSMISSÃO AUTOMÁTICA (consoante equipamento)
A luz acende-se quando a transmissão tem um problema.
IMPORTANTE Se a luz de aviso da transmissão automática se acender, é porque a transmissão
tem um problema elétrico. Se continuar a conduzir o veículo nesta condição, poderá provocar
danos na transmissão. Contacte um concessionário Abarth assim que possível.
LUZ DE AVISO PRINCIPAL
A luz de aviso acende-se quando o sistema tem uma falha. Opere a visualização central e
verifique o conteúdo. Consulte o parágrafo “Veículos com Radio 7” neste capítulo.
62
CONHECER O PAINEL DE INSTRUMENTOS
