2016 Abarth 124 Spider Manual de Uso e Manutenção (in Portuguese)

ATENÇÃO
12)Nunca abra a cobertura suave na
presença de neve ou gelo para prevenir
danos.
13)As cargas podem fazer o tejadilho
ceder.
14)Dejetos de aves e resina de plantas
devem ser lavados da cobertura suave
imediatamente, uma vez que podem
danificar o tecido.
15)Nunca utilize sistemas de lavagem de
alta pressão.
16)Ao utilizar sistemas de lavagem a vapor
ou de alta pressão, mantenha uma
distância adequada e não exceda a
temperatura máxima de 60 °C. Poderão
ocorrer danos, alterações e infiltração de
água a uma distância demasiado pequena
ou se a pressão for demasiado elevada.
17)Caso utilize jato de água, dirija sempre
a partir das extremidades do tecido e ao
redor do para-brisas para prevenir a
infiltração de água.
18)Nunca utilize álcool, gasolina, produtos
químicos, detergentes, removedores de
nódoas, cera, solventes e produtos para
lavar e polir.
19)Enxague imediatamente para remover
o sabão para prevenir nódoas e manchas.
Repita a operação se necessário.
20)Siga as instruções na embalagem do
produto impermeabilizante para resultados
perfeitos.
21)Lave os vedantes de borracha da
cobertura suave apenas com água. Se os
vedantes estiverem secos ou pegajosos,
aplique pó talco ou produtos específicos
para borracha (spray de silicone).
47

CONHECER O PAINEL DE INSTRUMENTOS
Esta secção do manual do proprietário
fornece-lhe toda a informação que ne-
cessita para compreender, interpretar e
utilizar o painel de instrumentos correta-
mente.PAINEL DE CONTROLO E INSTRU-
MENTOS..................49
LUZES E MENSAGENS DE AVISO . .54
48
CONHECER O PAINEL DE INSTRUMENTOS

PAINEL DE CONTROLO E INSTRUMENTOS
1. Iluminação do conta-quilómetros/contador e do botão do computador de bordo/painel de instrumentos - 2. Taquímetro -
3. Velocímetro - 4. Indicação da transmissão automática - 5. Indicação do conta-quilómetros/informação do computador de
bordo/indicador de temperatura do refrigerante do motor/indicador de combustível/temperatura exterior/limitador da
velocidade/Cruise Control/botão INFO
4905020103-121-001AB
49

Versões com volante à direita
1. Iluminação do conta-quilómetros/contador e do botão do computador de bordo/painel de instrumentos - 2. Taquímetro -
3. Velocímetro - 4. Indicação da transmissão automática - 5. Indicação do conta-quilómetros/informação do computador de
bordo/indicador de temperatura do refrigerante do motor/indicador de combustível/temperatura exterior/limitador da
velocidade/Cruise Control/botão INFO
5005020107-121-001AB
50
CONHECER O PAINEL DE INSTRUMENTOS

CONTA-QUILÓMETROS /
CONTADOR
O modo de visualização pode ser co-
mutado de conta-quilómetros para
“Contador A” para “Contador B” e no-
vamente para conta-quilómetros pres-
sionando o seletor 1 fig. 51 enquanto
um deles é exibido. O modo
selecionado será exibido.
Quando a ignição é comutada para
ACC ou OFF, não é possível exibir o
conta-quilómetros ou os contadores,
contudo, se pressionar o seletor poderá
comutar ou repor inadvertidamente os
contadores durante um período de
cerca de dez minutos nos seguintes
casos:
depois de a ignição ser desligada a
partir de ON (ligada);
depois de abrir a porta do condutor.Contador
O contador pode registar a distância
total de duas viagens. Uma é registada
em “Trip A” (Viagem A) e a outra é re-
gistada em “Trip B” (Viagem B).
Por exemplo, “Trip A” (Viagem A) pode
registar a distância do ponto de origem
e “Trip B” (Viagem B) pode registar a
distância a partir do ponto em que o
depósito de combustível é abastecido.
Utilize este contador para medir as dis-
tâncias de viagem e para calcular o
consumo de combustível.
Se os dados de poupança de combus-
tível forem repostos com o monitor de
poupança de combustível, ou se Trip A
(Viagem A) for reposta com o contador
quando a função que sincroniza o mo-
nitor de poupança de combustível e o
contador estiver ligada, os dados de
poupança de combustível e Trip A (Via-
gem A) são repostos em simultâneo.
NOTA Apenas os contadores registam
décimos de quilómetros (milhas).
Reposição do contador
O contador será apagado quando a
alimentação de corrente é interrompida
(fusível queimado ou a bateria foi desli-
gada) ou quando o veículo percorre
mais de 9999,9 km (milhas).
ILUMINAÇÃO DO PAINEL
DE INSTRUMENTOS
Ajuste da luminosidade
A luminosidade do grupo de instrumen-
tos e a iluminação do tablier podem ser
ajustadas rodando o botão 1
a luminosidade diminuirodando o
botão para a esquerda. É emitido um
bipe quando o botão tiver sido rodado
até à posição máxima de
obscurecimento;
a luminosidade aumentarodando
o botão para a direita.
Cancelar o regulador de intensi-
dade da iluminação
Com a ignição ligada, rode o botão
para a direita até ouvir um bipe en-
quanto a luminosidade do grupo de
instrumentos é reduzida. Se a visibili-
dade do grupo de instrumentos for re-
duzida devido ao brilho intenso da lumi-
51

nosidade circundante, cancele o
regulador de intensidade da iluminação.
Quando o regulador de intensidade da
iluminação é cancelado, não será pos-
sível reduzir a luminosidade do grupo
de instrumentos, mesmo que as luzes
de presença estejam acesas. Quando o
regulador de intensidade da iluminação
é cancelado, o ecrã no display central
muda para a indicação permanente da
hora.
COMPUTADOR DE
BORDO E BOTÃO INFO
As seguintes informações podem ser
selecionadas premindo o botão INFO
fig. 53 com a ignição ligada:
Distância até esgotar (distância
aproximada que pode percorrer com o
combustível disponível);
Poupança média de combustível;
Poupança atual de combustível;
Velocidade média do veículo;
Alarme de velocidade do veículo.
Se tiver algum problema com o seu
computador de bordo, contacte um
concessionário Abarth.Modo de alarme de velocidade do
veículo
Neste modo é exibida a definição atual
do alarme de velocidade do veículo. É
possível alterar a definição de veloci-
dade do veículo na qual o aviso é emi-
tido.
ATENÇÃO A indicação de alarme de
velocidade é ativada ao mesmo tempo
que o bipe é emitido. A velocidade defi-
nida pisca várias vezes.
O alarme de velocidade do veículo
pode ser definido com o botão INFO.
A função de alarme da velocidade do
veículo pode ser definida entre 30 e
250 km/h.
ATENÇÃO Defina sempre a velocidade
do veículo de acordo com a legislação
e regulamentações do país/cidade nos
quais o veículo é conduzido. Para alémdisso, controle sempre a velocidade do
veículo consultando o velocímetro.
O alarme de velocidade do veículo
pode ser definido através do seguinte
procedimento:
prima o botão INFO para exibir o
modo de alarme da velocidade do
veículo;
prima o botão INFO continuamente
até ouvir um bipe. A indicação de
definição da velocidade do veículo
pisca no terceiro dígito (algarismo das
centenas) fig. 54;
prima o botão INFO e defina o
terceiro dígito (algarismo das centenas)
para a velocidade pretendida. O valor
numérico muda de cada vez que prime
o botão INFO;
prima o botão INFO continuamente
até ouvir um bipe. A indicação de
definição da velocidade do veículo
530620500-122-001AB
5405020110-121-002
52
CONHECER O PAINEL DE INSTRUMENTOS

pisca no terceiro dígito (algarismo das
dezenas e unidades) fig. 55;
prima o botão INFO e defina os dois
dígitos inferiores (algarismo das
dezenas e unidades) para a velocidade
pretendida. O valor numérico muda de
cada vez que prime o botão INFO;
prima o botão INFO continuamente
até ouvir um bipe. A velocidade definida
é exibida no ecrã de alarme da
velocidade do veículo.
INDICADOR DE
MUDANÇA DE
VELOCIDADE
O indicador de mudança de velocidade
ajuda-o a obter a máxima poupança de
combustível e conforto de condução.
Exibe a velocidade selecionada 1
fig. 56 no grupo de instrumentos e
notifica o condutor para mudar para a
velocidade mais adequada 2,correspondente à condição de
condução real.
Indicação Condição
NúmeroExibe a velocidade
selecionada
e númeroÉ recomendável
engrenar a
velocidade superior
ou inferior indicada
ATENÇÃO Não se baseie unicamente
nas recomendações de velocidade
superior/inferior das indicações. A situ-
ação de condução real poderá exigir a
seleção de velocidades diferentes das
indicadas. Para evitar o risco de aci-
dente, as condições do piso e do trá-
fego têm de ser corretamente avaliadas
pelo condutor antes de engrenar uma
velocidade.
Versões com transmissão manual
O indicador de mudança de velocidade
desliga-se quando são executadas as
seguintes operações:
o veículo é imobilizado;
o veículo é colocado em ponto
morto;
o veículo é conduzido em
marcha-atrás;
a embraiagem não é totalmente
acionada ao acelerar a partir da
posição de parado;
o pedal da embraiagem permanece
pressionado durante 2 segundos ou
mais durante a condução.
Versões com transmissão automá-
tica
O indicador de mudança de velocidade
desliga-se quando são executadas as
seguintes operações:
o veículo é imobilizado;
o modo de mudança manual é
cancelado.
Engrenar uma velocidade superior
(versões com transmissão automática)
Utilizando a alavanca seletora: para en-
grenar uma velocidade superior, toque
na alavanca seletora para trás (+) uma
vez.
53

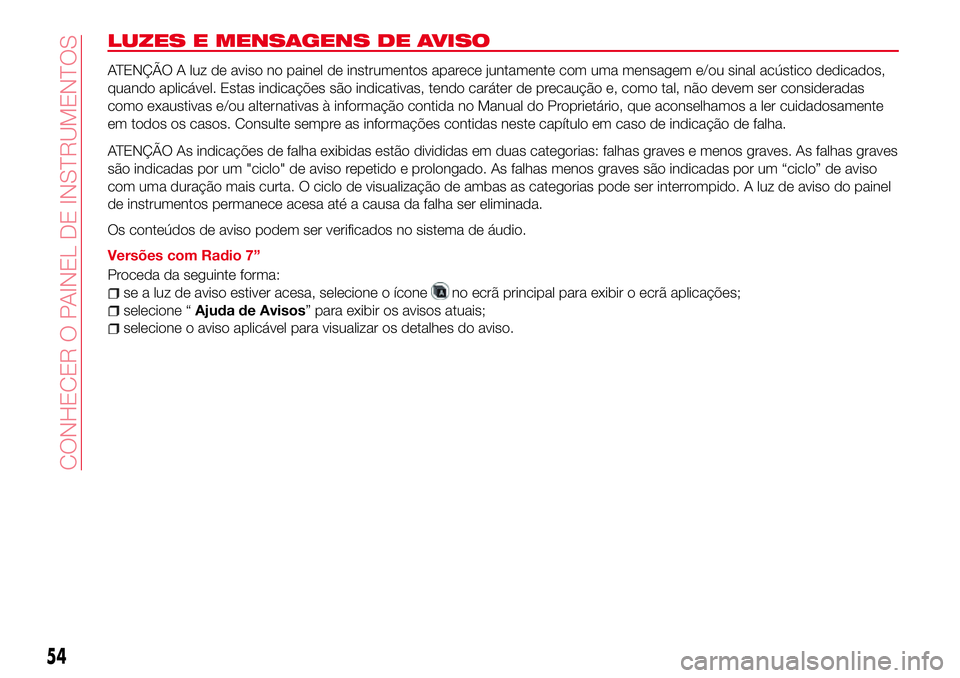

LUZES E MENSAGENS DE AVISO
ATENÇÃO A luz de aviso no painel de instrumentos aparece juntamente com uma mensagem e/ou sinal acústico dedicados,
quando aplicável. Estas indicações são indicativas, tendo caráter de precaução e, como tal, não devem ser consideradas
como exaustivas e/ou alternativas à informação contida no Manual do Proprietário, que aconselhamos a ler cuidadosamente
em todos os casos. Consulte sempre as informações contidas neste capítulo em caso de indicação de falha.
ATENÇÃO As indicações de falha exibidas estão divididas em duas categorias: falhas graves e menos graves. As falhas graves
são indicadas por um "ciclo" de aviso repetido e prolongado. As falhas menos graves são indicadas por um “ciclo” de aviso
com uma duração mais curta. O ciclo de visualização de ambas as categorias pode ser interrompido. A luz de aviso do painel
de instrumentos permanece acesa até a causa da falha ser eliminada.
Os conteúdos de aviso podem ser verificados no sistema de áudio.
Versões com Radio 7”
Proceda da seguinte forma:
se a luz de aviso estiver acesa, selecione o íconeno ecrã principal para exibir o ecrã aplicações;
selecione “Ajuda de Avisos” para exibir os avisos atuais;
selecione o aviso aplicável para visualizar os detalhes do aviso.
54
