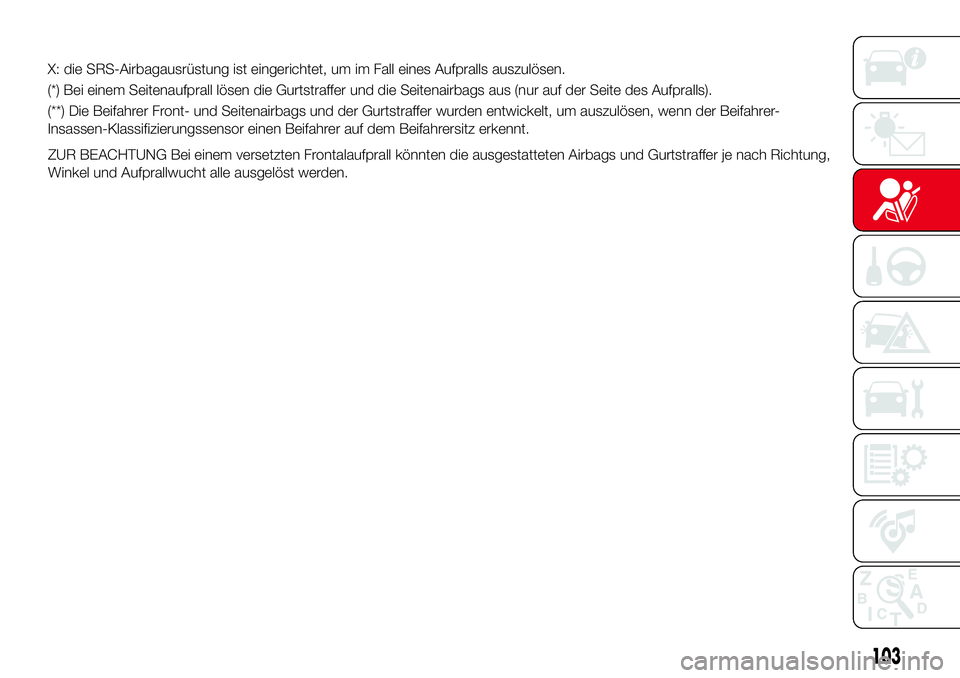

ZUR BEACHTUNG Bei einem versetzten Frontalaufprall könnten die ausgestatteten Airbags und Gurtstraffer je nach Richtung,
Winkel und Aufprallwucht alle ausgelöst werden.
103
X: die SRS-Airbagausrüstung ist eingerichtet, um im Fall eines Aufpralls auszulösen.
(*) Bei einem Seitenaufprall lösen die Gurtstraffer und die Seitenairbags aus (nur auf der Seite des Aufpralls).
(**) Die Beifahrer Front- und Seitenairbags und der Gurtstraffer wurden entwickelt, um auszulösen, wenn der Beifahrer-
Insassen-Klassifizierungssensor einen Beifahrer auf dem Beifahrersitz erkennt.

GRENZEN DER
SCHUTZWIRKUNG VON
SRS-AIRBAGS
Bei schweren Kollisionen wie denen, die
im Abschnitt "Faktoren für die
SRS-Airbagauslösung" beschrieben
werden, entfaltet sich der betreffende
Airbag.
Bei einigen Unfällen ist es jedoch
möglich, dass das System je nach Art
und Schwere des Aufpralls nicht
ausgelöst wird.
Grenzen für die Erkennung eines
Frontaufpralls
Front- oder Fast-Frontkollisionen
können als nicht schwer genug erkannt
werden, um das
Sicherheitsairbagsystem auszulösen:
Aufprall gegen Bäume oder Masten
A Abb. 78;
frontaler Offset-Crash gegen das
Fahrzeug B Abb. 78;
Aufprall gegen das Heck oder unter
die Heckklappe eines Lastwagens
Abb. 79.Grenzen der seitlichen
Aufprallerkennung
Seitenkollisionen können als nicht
schwer genug erkannt werden, um das
Sicherheitsairbagsystem auszulösen:
Aufprall gegen Bäume oder Masten
A Abb. 80;
Zusammenstoß mit
Zweiradfahrzeugen B Abb. 80;
Überschlag Abb. 81.
7803040600-121-001AB
7903040600-122-001AB
8003040600-123-001AB
104
SICHERHEIT

BEIFAHRER-SITZ-
128) 129)
Bitte lesen Sie zunächst den Abschnitt
„Hinweise zum ergänzenden
Rückhaltesystem SRS“ sorgfältig durch.
Beifahrer-Insassen-
Klassifizierungssensor
Das Fahrzeug ist mit einem
Beifahrer-Insassen-
Klassifizierungssensor ausgestattet, der
Teil des zusätzlichen Schutzsystems ist.
Der Sensor befindet sich unter dem
Polster des Beifahrersitzes. Der Sensor
misst die elektrostatische Kapazität des
Beifahrersitzes.
Der Lenkwinkelsensor wurde konzipiert,
um eine Auslösung von Front- und
Seitenairbag sowie des
Gurtstraffersystems zu verhindern, fallssich die Leuchtanzeige für die
Beifahrerairbag-Deaktivierung
einschaltet.
Um die mit der Auslösung des
Beifahrerairbags einhergehende
Verletzungsgefahr zu reduzieren,
deaktiviert das System Front- und
Seitenairbag auf der Beifahrerseite und
ebenso das Gurtstraffersystem, wenn
sich die Leuchtanzeige für die
Beifahrerairbag-Deaktivierung
einschaltet.
Das System schaltet Front- und
Seitenairbag auf der Beifahrerseite ab
und ebenso das Gurtstraffersystem.
Daher sicherstellen, dass sich die
Leuchtanzeige für die Beifahrerairbag-
Deaktivierung einschaltet.
Falls die Sensoren eine mögliche
Fehlfunktion haben, blinkt die
Warnleuchte für Airbag bzw.
Gurtstraffersystem und die
Leuchtanzeige für die Beifahrerairbag-
Deaktivierung leuchtet. In diesem Fall
lösen weder Front- und Seitenairbag
auf der Beifahrerseite noch das
Gurtstraffersystem aus.
ZUR BEACHTUNG Sitzt ein Beifahrer in
der Position, die wie folgt Abb. 82 zu
sehen ist, kann der Beifahrer-Insassen-
Klassifizierungssensor nicht richtig
erkennen, ob sich ein Insasse auf dem
Beifahrersitz befindet und dieAuslösung/Nicht-Auslösung der
Airbags kann nicht so gesteuert
werden, wie im
Voraussetzungsdiagramm der
Leuchtanzeige für die Beifahrerairbag-
Deaktivierung ein/aus angegeben.Leuchtanzeigen für die
Beifahrerairbag-Deaktivierung
Die Leuchtanzeigen Abb. 83 schalten
sich ein, um darauf aufmerksam zu
machen, dass Front- und Seitenairbag
auf der Beifahrerseite wie auch der
Gurtstraffer bei einer Kollision auslösen
8103040600-124-002AB
8203040702-12A-001AB
105
BELEGUNGSERKENNUNG

oder nicht auslösen werden.
22) 23)
HinweisDas System benötigt etwa
10 Sekunden, um zwischen ein- und
ausgeschaltetem Front- und
Seitenairbag auf der Beifahrerseite wie
auch Gurtstraffersystem hin- und
herzuwechseln.
Die Leuchtanzeige für die
Beifahrerairbag-Deaktivierung kann sich
wiederholt einschalten, falls Gepäck
oder andere Gegenstände auf dem
Beifahrersitz abgelegt worden sind oder
sich plötzlich die Temperatur im Inneren
des Fahrzeugs ändert.
Die Leuchtanzeige für die
Beifahrerairbag-Deaktivierung kann sich
für 10 Sekunden einschalten, falls sich
die elektrostatische Kapazität auf dem
Beifahrersitz ändert.
Die Warnleuchte für Airbag bzw.
Gurtstraffersystem kann sich
einschalten, falls der Beifahrersitz einen
heftigen Stoß erhält.
Schaltet sich die Leuchtanzeige für
die Beifahrerairbag-Deaktivierung nicht
ein, nachdem ein Rückhaltesystem für
Kinder am Beifahrersitz angebracht
wurde, als Erstes das Rückhaltesystem
gemäß den Vorgaben in dieser
Betriebsanleitung neu montieren.
Schaltet sich die Leuchtanzeige für die
Beifahrerairbag-Deaktivierung AUS
anschließend immer noch nicht ein,
schnellstmöglich das Abarth-
Servicenetz kontaktieren.
Schaltet sich die Leuchtanzeige für
die Beifahrerairbag-Deaktivierung ein,
obwohl ein Insasse auf dem
Beifahrersitz Platz genommen hat, liegt
dies vermutlich an der Körperhaltung.
Die Füße des Beifahrers müssen sich
auf dem Boden befinden und der
Sicherheitsgurt erneut angelegt werden.
Bleibt die Leuchtanzeige für die
Beifahrerairbag-Deaktivierung
eingeschaltet, den Beifahrersitz so weit
wie möglich nach hinten schieben.
Schnellstmöglich das Abarth-
Servicenetz kontaktieren.
8306070400-121-001AB
106
SICHERHEIT

Leuchtanzeige für die Beifahrerairbag-Deaktivierung ein/aus – Voraussetzungsdiagramm
Arbeitet der Sensor der Beifahrer-Sitzbelegungserkennung normal, schaltet sich die Leuchtanzeige ein, wenn die Zündung auf
EIN geschaltet wird. Die Leuchte erlischt nach wenigen Sekunden wieder. Die Leuchtanzeige schaltet sich unter folgenden
Voraussetzungen ein oder aus:
Voraussetzung durch das
Beifahrer-Insassen-
Klassifizierungssystem
erkanntLeuchtanzeige für die
Beifahrerairbag-DeaktivierungBeifahrer-Front- und
SeitenairbagsGurtstraffersystem des
Beifahrers
Leer (nicht belegt)Deaktiviert Deaktiviert
Ein Kind sitzt in einem
Kinderrückhaltesystem (*)
Deaktiviert Deaktiviert
Erwachsener (**)
(***)Bereit Bereit
(*) Der Insassen-Klassifizierungssensor könnte ein Kind, das in einem Kinderrückhaltesystem auf dem Sitz oder in einem
Kindersitz platziert ist, je nach Körpergröße und Sitzhaltung, nicht erkennen.
(**) Wenn ein kleinerer Erwachsener auf dem Beifahrersitz sitzt, könnten die Sensoren, je nach Körpergröße, diese Person als
Kind erkennen.
(***) Schaltet sich nach kurzer Zeit aus.
Schaltet sich keine der beiden Leuchtanzeigen für die Beifahrerairbag-Deaktivierung für einen vorgegebenen Zeitraum ein, wenn
die Zündung EIN geschaltet wird, oder schalten sie sich nicht wie im Voraussetzungsdiagramm der Leuchtanzeige für die
Beifahrerairbag-Deaktivierung ein/aus angegeben ein, darf kein Insasse auf dem Beifahrersitz mitgenommen werden.
Umgehend das Abarth-Servicenetz kontaktieren. Das System kann bei einem Unfall versagen.
107

ZUR BEACHTUNG
112)Sicherheitsgurte müssen in
Fahrzeugen mit Airbags immer angelegt
werden. Nur auf den Schutz der Airbags zu
vertrauen, ist bei einem Unfall äußerst
gefährlich. Airbags allein können ernsthafte
Verletzungen nicht verhindern. Die
betreffenden Airbags werden nur beim
ersten Unfall aufgeblasen, wie ein leichter
Frontal-, Fast-Frontal- oder Seitenaufprall.
Die Fahrzeuginsassen müssen immer
angeschnallt sein.
113)Kontrollieren Sie immer, dass die
Kontrollleuchte "OFF" der Beifahrerairbag-
Deaktivierung leuchtet, wenn ein
Kinderrückhaltesystem benutzt wird. Es ist
sehr gefährlich, wenn ein Kind in einem
Kinderrückhaltesystem auf dem
Beifahrersitz mit aktivem Beifahrerairbag
befördert wird (Kontrollleuchte
Beifahrerairbag-Deaktivierung leuchtet
ausgeschaltet). Bei einem Unfall kann sich
ein Airbag aufblasen und ernsthafte, auch
tödliche Verletzung des Kindes
verursachen, das in dem
Kinderrückhaltesystem sitzt. Vergewissern
Sie sich immer, dass die Kontrollleuchte
Beifahrerairbag-Deaktivierung leuchtet,114)EXTREME GEFAHR! Benutzen Sie nie
ein Kinderrückhaltesystem mit Blickrichtung
nach hinten auf dem Beifahrersitz, wenn
der Airbag ausgelöst werden kann.
Benutzen Sie nie ein nach hinten
gerichtetes Kinderrückhaltesystem auf
einem Sitz, der durch einen AKTIVEN
AIRBAG vor dem Sitz geschützt ist; das
Kind läuft Gefahr, tödlich oder ernsthaft
verletzt zu werden. Selbst bei einem
mäßigen Aufprall kann das
Kinderrückhaltesystem von einem
aufgeblasenen Airbag getroffen und heftig
nach hinten gedrückt werden mit den
daraus resultierenden schweren oder
tödlichen Verletzungen des Kindes. Wenn
Ihr Fahrzeug mit einer Beifahrer-
Sitzbelegungserkennung ausgerüstet ist,
kontrollieren Sie immer, dass die
Kontrollleuchte der Airbag-Deaktivierung
leuchtet.
115)Sitzen Sie nicht zu nahe den Fahrer-
und Beifahrerairbags. Es ist äußerst
gefährlich, wenn Sie zu dicht an den
Fahrer- oder Beifahrer-Airbagmodulen
sitzen oder die Hände oder die Füße auf
die Module legen. Die Fahrer- und
Beifahrerairbags entfalten sich mit großer
Aufprallkraft und hoher Geschwindigkeit.
Ernsthafte Verletzungen sind möglich,
wenn Sie den Sitz zu weit den Airbags
nähern. Der Fahrer sollte immer nur den
Rand des Lenkrads halten. Der Beifahrer
sollte die Füße immer fest am Boden
halten. Die Insassen sollten die Sitzen
immer so weit wie möglich nach hinten
schieben und sich aufrecht mit
gespanntem Gurt gegen die Rückenlehne
lehnen.116)Sitzen Sie in Fahrzeugen mit
Seitenairbags nicht zu nah an der Tür und
lehnen Sie sich nicht an die Tür. Es ist
extrem gefährlich, wenn Sie zu dicht an
den Airbagmodulen sitzen oder Ihre Hände
auf diese legen. Ein Seitenairbag wird mit
großer Kraft und hoher Geschwindigkeit
aus der äußeren Sitzschulter ausgestoßen
und längs der Tür auf der Seite des
Aufpralls aufgeblasen. Sie können ernsthaft
verletzt werden, wenn Sie zu nah an der
Tür sitzen oder sich im Sitz gegen das
Fenster lehnen. Wenn Sie gegen die Tür
gelehnt schlafen oder auf der Fahrerseite
beim Fahren den Arm aus dem Fenster
hängen lassen, können Sie den
Seitenairbag blockieren und den Schutz
desselben beeinträchtigen. Lassen Sie
dem Seitenairbag genug Platz für seine
Schutzfunktion, indem Sie während der
Fahrt mit angelegtem Sicherheitsgurt in der
Mitte des Sitzes sitzen.
117)Setzen Sie sich in die Mitte des Sitzes
und legen Sie den Gurt vorschriftsmäßig
an. Es ist extrem gefährlich, wenn Sie zu
dicht an den Airbagmodulen sitzen oder
Ihre Hände auf diese legen oder gegen die
Tür gelehnt schlafen oder den Arm aus
dem Fenster hängen lassen. Der
Seitenairbag wird mit großer Kraft und
hoher Geschwindigkeit ausgestoßen und
längs der Tür auf der Seite des Aufpralls
aufgefaltet. Ernsthafte Verletzungen sind
möglich, wenn Sie den Sitz zu weit den
Airbags nähern. Lassen Sie dem
Seitenairbag genug Platz für seine
Schutzfunktion, indem Sie während der
Fahrt mit angelegtem Sicherheitsgurt in der
Mitte des Sitzes sitzen.
108
SICHERHEIT

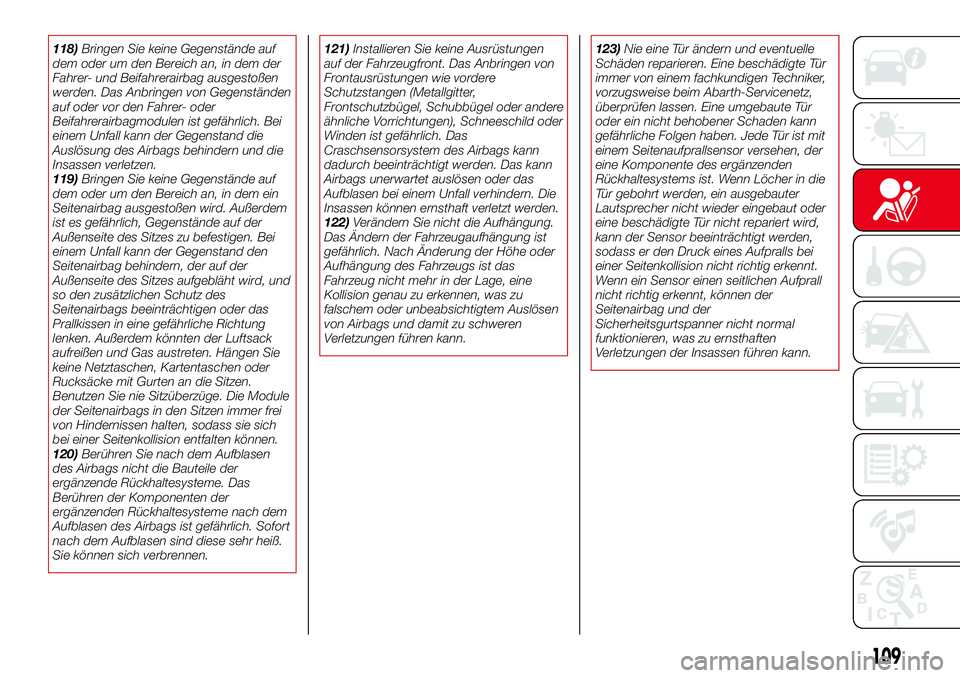

118)Bringen Sie keine Gegenstände auf
dem oder um den Bereich an, in dem der
Fahrer- und Beifahrerairbag ausgestoßen
werden. Das Anbringen von Gegenständen
auf oder vor den Fahrer- oder
Beifahrerairbagmodulen ist gefährlich. Bei
einem Unfall kann der Gegenstand die
Auslösung des Airbags behindern und die
Insassen verletzen.
119)Bringen Sie keine Gegenstände auf
dem oder um den Bereich an, in dem ein
Seitenairbag ausgestoßen wird. Außerdem
ist es gefährlich, Gegenstände auf der
Außenseite des Sitzes zu befestigen. Bei
einem Unfall kann der Gegenstand den
Seitenairbag behindern, der auf der
Außenseite des Sitzes aufgebläht wird, und
so den zusätzlichen Schutz des
Seitenairbags beeinträchtigen oder das
Prallkissen in eine gefährliche Richtung
lenken. Außerdem könnten der Luftsack
aufreißen und Gas austreten. Hängen Sie
keine Netztaschen, Kartentaschen oder
Rucksäcke mit Gurten an die Sitzen.
Benutzen Sie nie Sitzüberzüge. Die Module
der Seitenairbags in den Sitzen immer frei
von Hindernissen halten, sodass sie sich
bei einer Seitenkollision entfalten können.
120)Berühren Sie nach dem Aufblasen
des Airbags nicht die Bauteile der
ergänzende Rückhaltesysteme. Das
Berühren der Komponenten der
ergänzenden Rückhaltesysteme nach dem
Aufblasen des Airbags ist gefährlich. Sofort
nach dem Aufblasen sind diese sehr heiß.
Sie können sich verbrennen.121)Installieren Sie keine Ausrüstungen
auf der Fahrzeugfront. Das Anbringen von
Frontausrüstungen wie vordere
Schutzstangen (Metallgitter,
Frontschutzbügel, Schubbügel oder andere
ähnliche Vorrichtungen), Schneeschild oder
Winden ist gefährlich. Das
Craschsensorsystem des Airbags kann
dadurch beeinträchtigt werden. Das kann
Airbags unerwartet auslösen oder das
Aufblasen bei einem Unfall verhindern. Die
Insassen können ernsthaft verletzt werden.
122)Verändern Sie nicht die Aufhängung.
Das Ändern der Fahrzeugaufhängung ist
gefährlich. Nach Änderung der Höhe oder
Aufhängung des Fahrzeugs ist das
Fahrzeug nicht mehr in der Lage, eine
Kollision genau zu erkennen, was zu
falschem oder unbeabsichtigtem Auslösen
von Airbags und damit zu schweren
Verletzungen führen kann.123)Nie eine Tür ändern und eventuelle
Schäden reparieren. Eine beschädigte Tür
immer von einem fachkundigen Techniker,
vorzugsweise beim Abarth-Servicenetz,
überprüfen lassen. Eine umgebaute Tür
oder ein nicht behobener Schaden kann
gefährliche Folgen haben. Jede Tür ist mit
einem Seitenaufprallsensor versehen, der
eine Komponente des ergänzenden
Rückhaltesystems ist. Wenn Löcher in die
Tür gebohrt werden, ein ausgebauter
Lautsprecher nicht wieder eingebaut oder
eine beschädigte Tür nicht repariert wird,
kann der Sensor beeinträchtigt werden,
sodass er den Druck eines Aufpralls bei
einer Seitenkollision nicht richtig erkennt.
Wenn ein Sensor einen seitlichen Aufprall
nicht richtig erkennt, können der
Seitenairbag und der
Sicherheitsgurtspanner nicht normal
funktionieren, was zu ernsthaften
Verletzungen der Insassen führen kann.
109

124)Nie das ergänzende Rückhaltesystem
verändern. Das Ändern der Bauteile oder
Verkabelung des ergänzenden
Rückhaltesystems ist riskant. Sie können
es unbeabsichtigt auslösen oder außer
Kraft setzen. Keine Umbauten am
ergänzenden Rückhaltesystem vornehmen.
Das schließt das Anbringen von Zierleisten,
Schildern oder ähnlichen Objekte auf den
Airbagmodulen ein. Das schließt ebenso
die Installation von zusätzlichen
elektrischen Geräten um die
Systemkomponenten und Kabel ein. Einen
fachkundigen Techniker, vorzugsweise vom
Abarth-Servicenetz, für den Aus- und
Einbau eines Sitzes aufsuchen. Es ist
wichtig, die Airbagkabel und -anschlüsse
zu schützen, sodass diese nicht
unbeabsichtigt ausgelöst werden; die
Airbaganschlüsse des Systems der
Beifahrer-Sitzbelegungserkennung und der
Sitze dürfen nicht beschädigt sein.
125)Kein Gepäck oder andere
Gegenstände unter den Sitzen platzieren.
Das Platzieren von Gepäck oder anderen
Gegenständen unter den Sitzen ist
gefährlich. Die für das ergänzende
Rückhaltesystem wichtigen Bauteile
könnten beschädigt und die betreffenden
Airbags bei einem Seitenaufprall nicht
ausgelöst werden mit den daraus
folgenden tödlichen oder schweren
Verletzungen. Platzieren Sie zur
Vermeidung von Schäden an den
wesentlichen Bauteilen des ergänzenden
Rückhaltesystems kein Gepäck oder
andere Gegenstände unter den Sitzen.126)Fahren Sie das Fahrzeug nicht mit
beschädigten Bauteilen des Airbag- oder
Gurtspannersystems. Bauteile des
ausgelösten Airbag- oder
Gurtspannersystems müssen nach dem
Aufprall, der die Auslösung oder Schäden
verursacht hat, ersetzt werden. Wenden
Sie sich an einen fachkundigen Techniker,
vorzugsweise das Abarth-Servicenetz, das
diese Systeme bewerten und wieder
instandsetzen kann. Das Fahren mit einem
ausgelösten oder beschädigten Airbag
oder Gurtstraffer garantiert Ihnen nicht den
erforderlichen Schutz bei einem folgenden
Unfall, was zu tödlichen oder schweren
Verletzung führen kann.
127)Entfernen Sie keine internen
Airbagteile. Der Ausbau von Komponenten
wie Sitzen, Instrumententafel, Lenkrad, die
Airbagteile oder Sensoren enthalten, ist
gefährlich. Diese Komponenten enthalten
wichtige Bauteile der Airbags. Der Airbag
kann unbeabsichtigt ausgelöst werden und
schwere Verletzungen verursachen. Solche
Komponenten nur vom Abarth-Servicenetz
ausbauen lassen.128)Achten Sie darauf, dass ein Insasse
auf dem Beifahrersitz keine Haltung
einnimmt, die es dem Sensor der
Beifahrer-Sitzbelegungserkennung
erschwert, zu erkennen, ob der Sitz belegt
ist. Es ist gefährlich, wenn ein Insasse auf
dem Beifahrersitz eine Haltung einnimmt,
die es dem Sensor der Beifahrer-
Sitzbelegungserkennung erschwert, zu
erkennen, ob der Sitz belegt ist. Wenn der
Sensor der Beifahrer-
Sitzbelegungserkennung den Insassen auf
dem Sitz nicht korrekt erfasst, könnten die
Beifahrer-Front- und Seitenairbags und das
Gurtstraffersystem nicht funktionieren
(ausgelöst werden) oder zufällig aktiviert
(ausgelöst) werden. Der Mitfahrer ist nicht
durch das ergänzende Rückhaltesystem
der Airbags geschützt oder die zufällige
Auslösung der Airbags kann zu ernsthaften
oder tödlichen Verletzungen führen.
110
SICHERHEIT
