SCHMIERSTELLEN UND SCHMIERUNGSARTEN
2-24
Vorderrad-Bremssattelkolben
Vorderrad-Bremssattelkolbendichtring
Vorderrad-Bremssattel-Staubschutzmanschette
Außenfläche des Vorderrad-Bremssattelkolbens
Vorderrad-Bremssattel-Stiftschraube und Manschette
Vorderrad-Hauptbremszylinder-Druckstangenende
Vorderrad-Hauptbremszylindersatz
Hinterrad-Bremssattelkolben
Hinterrad-Bremssattelkolbendichtring
Hinterrad-Bremssattel-Staubschutzmanschette
Außenfläche des Hinterrad-Bremssattelkolbens
Hinterrad-Bremssattel-Stiftschraube und Manschette
Hinterrad-Hauptbremszylinder-Druckstangenende
Hinterrad-HauptbremszylindersatzSchmierstelle Schmierungsarten
S
S
S
S
S
S
S
S

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-25
GAS1SL5063

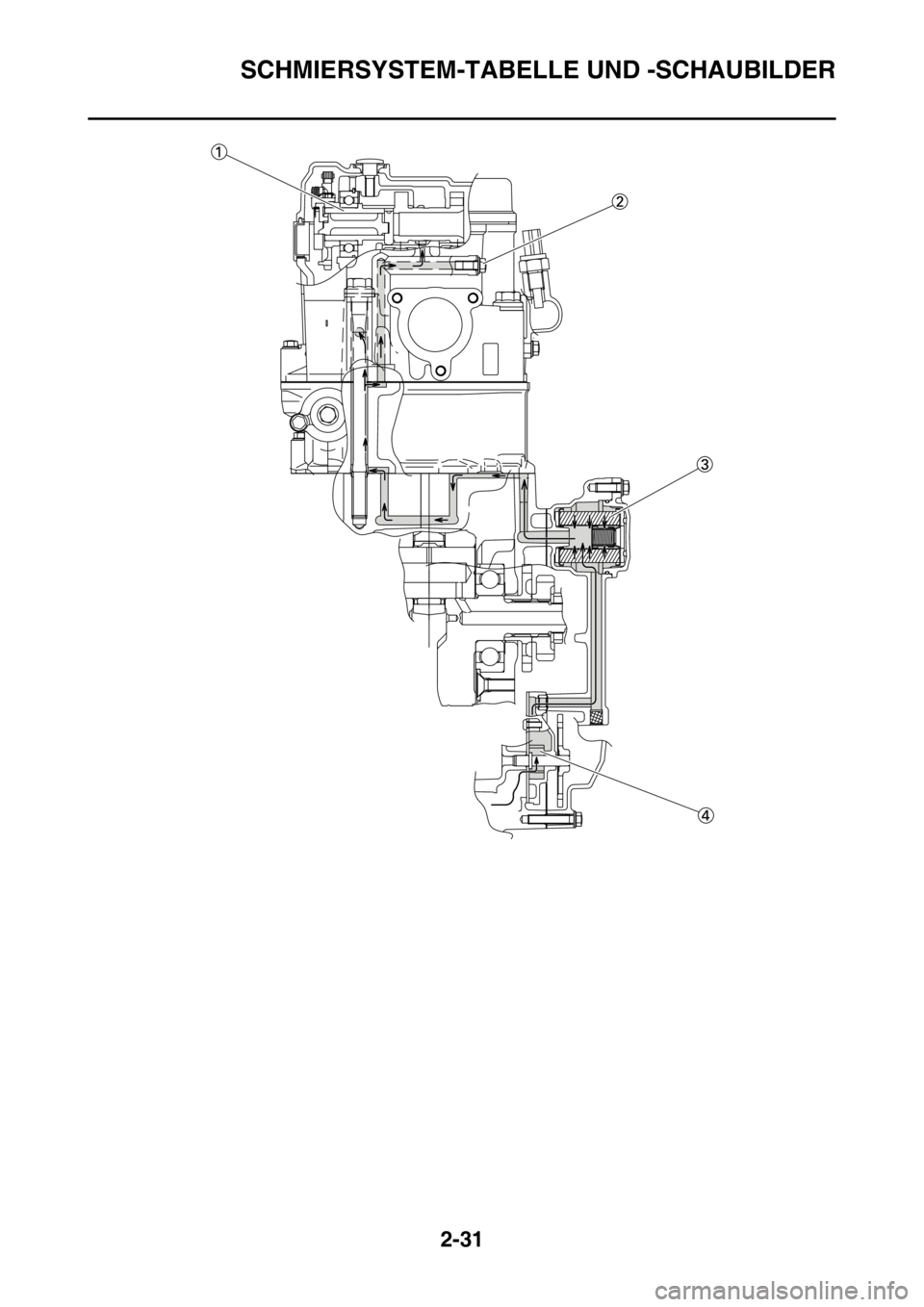

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
GAS1SL5064SCHMIERSYSTEM-SCHAUBILDER

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-26

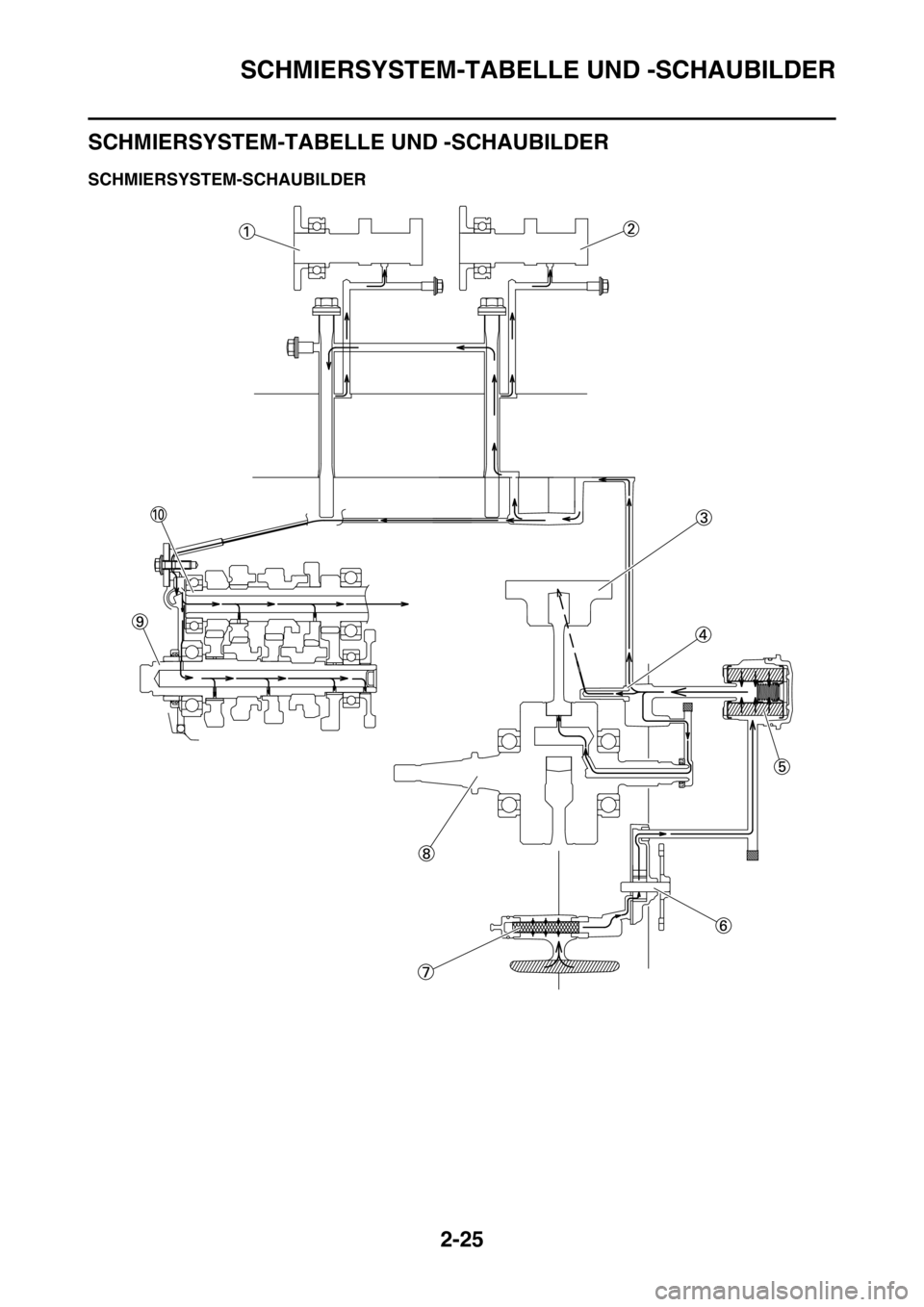

1. Einlass-Nockenwelle
2. Auslass-Nockenwelle
3. Kolben
4. Öldüse
5. Ölfiltereinsatz
6. Ölpumpe
7. Ölsieb
8. Kurbelwelle
9. Ausgangswelle
10. Eingangswelle

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-27

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-28

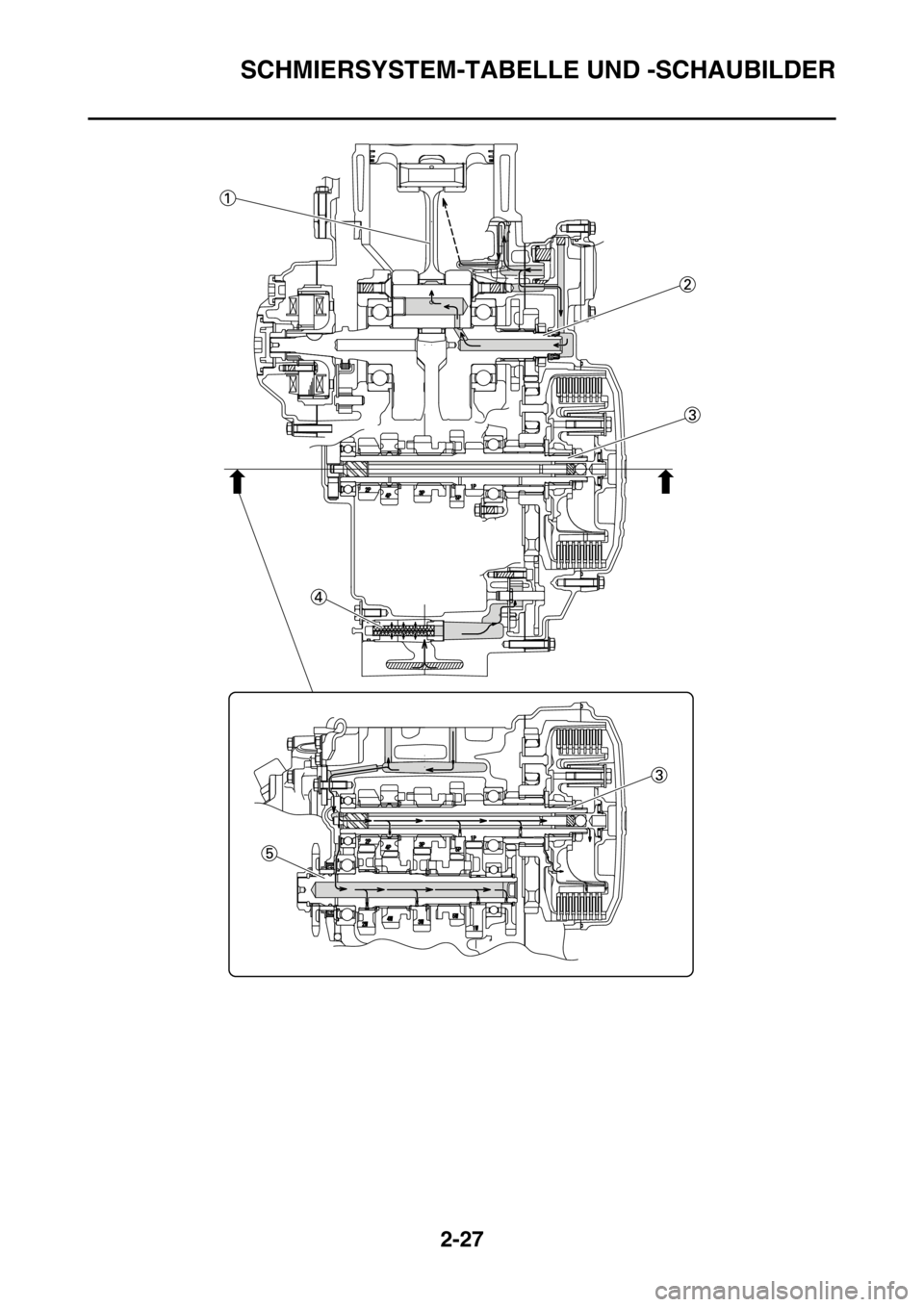

1. Übertragungshebel
2. Kurbelwelle
3. Eingangswelle
4. Ölsieb
5. Ausgangswelle

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-29

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-30
1. Auslass-Nockenwelle
2. Einlass-Nockenwelle
3. Ölfiltereinsatz
4. Überdruckventil
5. Ölpumpe

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-31
