KURBELGEHÄUSE
5-66
8 Kurbelgehäuseteil links 1
9 Passhülse 2
10 Kurbelwelle 1
Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.

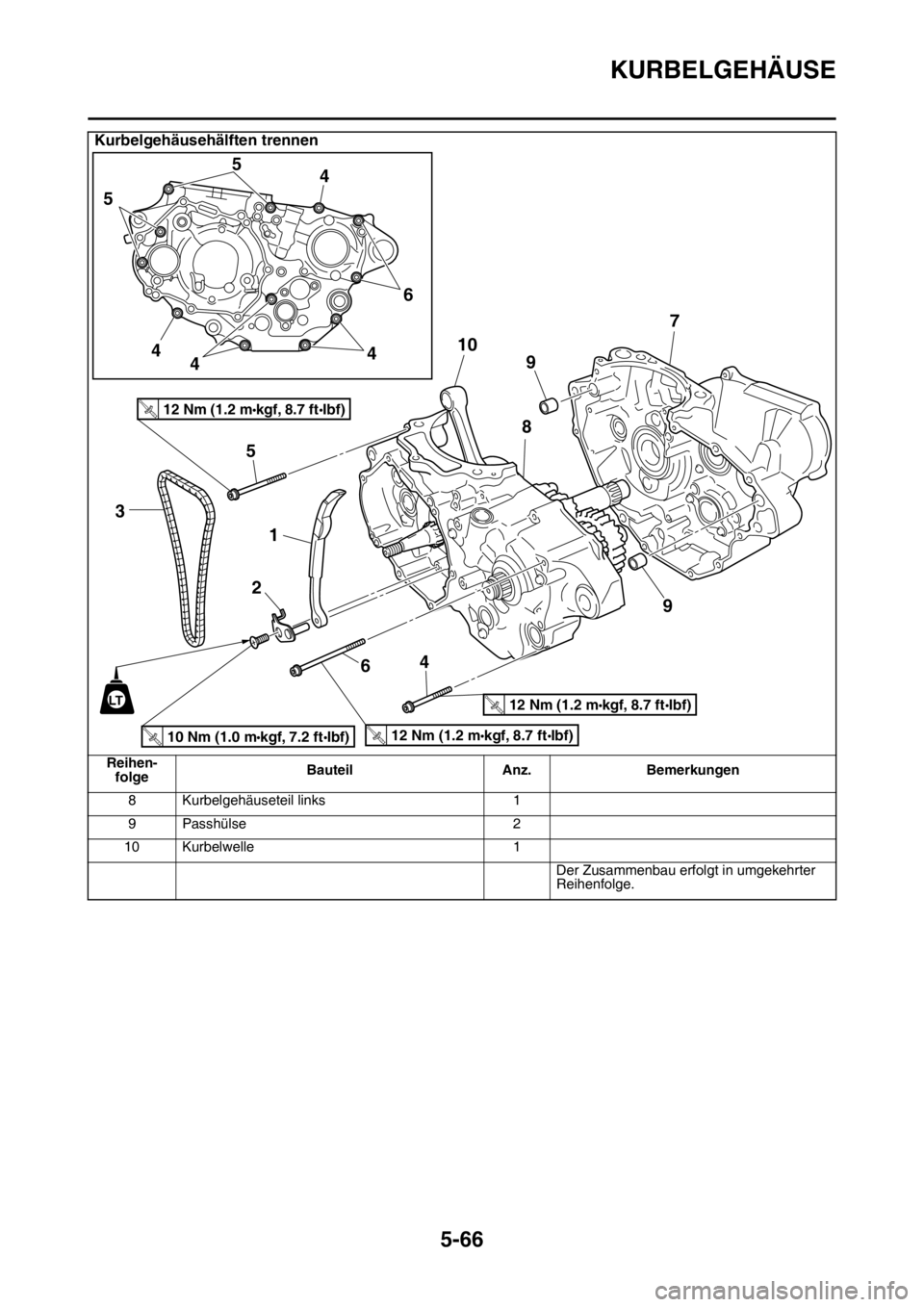

Kurbelgehäusehälften trennen
Reihen-
folgeBauteil Anz. Bemerkungen
10 Nm (1.0 m•kgf, 7.2 ft•Ibf)T.R.
12 Nm (1.2 m•kgf, 8.7 ft•Ibf)T.R.
12 Nm (1.2 m•kgf, 8.7 ft•Ibf)T.R.
12 Nm (1.2 m•kgf, 8.7 ft•Ibf)T.R.
3
1 5
2
6410 55
4
4
446
97
8
9
LT

KURBELGEHÄUSE
5-67
Lager und Dichtring demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
Getriebe
Schaltwalze und Schaltgabeln Siehe unter “GETRIEBE” auf Seite 5-73.
1 Sicherungsring 1
2 Dichtringe 3
3 Lager 11
Die Montage erfolgt in umgekehrter Reihen-
folge.
LT
LT
LT
LT
LT
1
22
3
3
33
3
3
3 3
33
New
NewLT

KURBELGEHÄUSE
5-68
GAS1SL5279KURBELGEHÄUSE ZERLEGEN
1. Trennen:
• Kurbelgehäuseteil rechts
• Kurbelgehäuseteil links
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Kurbelgehäuse-Schrauben entfernen.
HINWEIS
Die Schrauben um 1/4 Umdrehung lockern und
erst herausdrehen, nachdem sie alle gelockert
wurden.
b. Kurbelgehäuseteil rechts “1” demontieren.
HINWEIS
• Das Kurbelgehäuse mit der linken Seite nach
unten aufstellen. Die Spitze eines Schrauben-
drehers in den Spalt “a” des Kurbelgehäuses
stecken, um das Kurbelgehäuse zu öffnen.
• Das Kurbelgehäuseteil rechts waagerecht he-
rausheben und dabei leicht mit einem Gum-
mihammer auf die Kurbelgehäusenaht und
Motorbefestigung klopfen; Kurbelwelle und
Getriebe im Kurbelgehäuseteil links hinterlas-
sen.
ECA33DD041
ACHTUNG
Nur mit einem weichen Hammer auf das Ge-
häuse einwirken. Nur auf verstärkte Be-
reiche des Gehäuses klopfen. Nicht auf
Dichtungs-Passflächen schlagen. Ruhig
und sorgfältig arbeiten. Die Gehäuseteile
müssen gleichmäßig getrennt werden. Falls
die Gehäuseteile sich nicht trennen lassen,
das Gehäuse auf verbliebene Schraub-
verbindungen u. Ä. überprüfen. Nicht
forcieren.c. Die Passhulsen und O-Ringe erneuern.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SL5280KURBELGEHÄUSE-LAGER DEMONTIEREN
1. Demontieren:
• Lager “1”
HINWEIS
• Zum Ausbau des Lagers den Innenlaufring hi-
neindrucken.
• Das ausgebaute Lager nicht wieder verwen-
den.
GAS1SL5281STEUERKETTE, STEUERKETTENSCHIENE
UND ÖLSIEB KONTROLLIEREN
1. Kontrollieren:
• Steuerkette
Steif  Nockenwellenrad, Steuerkette und
Kurbelwellenrad als Satz erneuern.
2. Kontrollieren:
• Steuerkettenschiene
Beschädigt/verschlissen  Erneuern.
1
a

KURBELGEHÄUSE
5-69
GAS1SL5282KURBELGEHÄUSE KONTROLLIEREN
1. Reinigen:
• Kurbelgehäuse
HINWEIS
• Das Kurbelgehäuse in einem milden Lö-
sungsmittel gründlich reinigen.
• Jegiche verbleibende Dichtung von den Kur-
belgehäuse-Passflächen entfernen.
2. Kontrollieren:
• Kurbelgehäuse
Rissig/beschädigtErneuern.
• Ölzufuhrleitungen
Verstopft  Mit Druckluft ausblasen.
GAS1SL5283KURBELGEHÄUSE ZUSAMMENBAUEN
1. Montieren:
• Lager-Abdeckung
HINWEIS
• Zum Einbau des Lagers parallel auf den
Außenlaufring drücken.
• Um zu verhindern, dass die Lager-Abdeck-
ung-Schraube (Kurbelwelle) “1” sich löst, den
Rand “a” des Schraubenkopfes mit einem
Treibdorn in der Vertiefung “b” verstemmen.
Dabei darauf achten, den Schraubenkopf-
schlitz nicht zu beschädigen.
2. Auftragen:
•Dichtmasse
(zur Kurbelgehäuse-Passfläche)3. Montieren:
• Passstift “1”
• Kurbelgehäuse “2”
(zum Kurbelgehäuseteil links)
HINWEIS
• Lithiumseifenfett auf den O-Ring auftragen.
• Das Kurbelgehauseteil rechts auf das Kurbel-
gehauseteil links montieren. Mit einem Gum-
mihammer leicht auf das Gehäuse klopfen
• Bei der Montage des Kurbelgehauses muss
der Pleuel im oberen Totpunkt (OT) des Ver-
dichtungstaktes stehen.
• Die Kurbelgehäuse-Schrauben müssen in
zwei (2) Schritten über Kreuz in 1/4 Umdrehu-
ng festgezogen werden. Lager-Abdeckung
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
Lager-Abdeckung (Kurbelwelle)
18 Nm (1.8 m·kgf, 13 ft·lbf)
Three Bond No.1215®
90890-85505
T R..
a
b
1
1
Kurbelgehäuse-Schraube
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
3. 45 mm (1.77 in)
4. 65 mm (2.56 in)
5. 75 mm (2.95 in)
T R..
5
3
5
3
3 3 45 4
3
1
12

KURBELWELLE UND AUSGLEICHSWELLE
5-70
GAS1SL5284
KURBELWELLE UND AUSGLEICHSWELLE

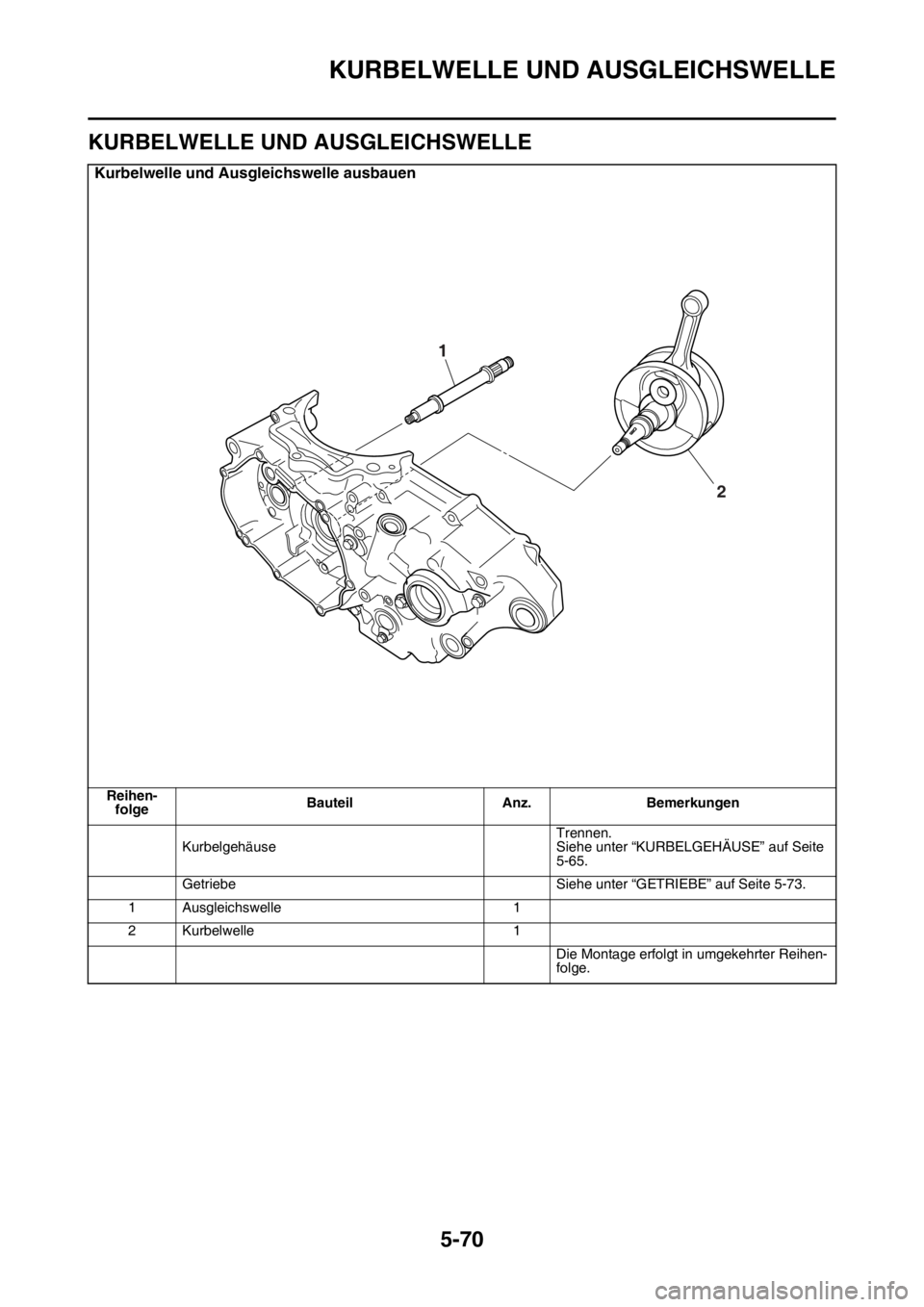

Kurbelwelle und Ausgleichswelle ausbauen
Reihen-
folgeBauteil Anz. Bemerkungen
KurbelgehäuseTrennen.
Siehe unter “KURBELGEHÄUSE” auf Seite
5-65.
Getriebe Siehe unter “GETRIEBE” auf Seite 5-73.
1 Ausgleichswelle 1
2 Kurbelwelle 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
1
2

KURBELWELLE UND AUSGLEICHSWELLE
5-71
GAS1SL5285AUSGLEICHSWELLE DEMONTIEREN
1. Demontieren:
• Ausgleichswelle “1”
HINWEIS
Ausgleichswelle mit der flachen Seite “a” zur
Kurbelwelle entfernen.
GAS1SL5286KURBELWELLE ENTFERNEN
1. Demontieren:
• Kurbelwelle “1”
HINWEIS
Die Kurbelwelle mit dem Kurbelgehäuse-Tren-
nwerkzeug “2” entfernen.
GAS1SL5287
KURBELWELLE KONTROLLIEREN
1. Messen:
• Kurbelwellen-Schlag
Nicht nach Vorgabe  Kurbelwelle und/
oder Kurbelwellenlager erneuern.
HINWEIS
Die Kurbelwelle muss langsam gedreht
werden.
2. Messen:
• Pleuel-Axialspiel D “a”
Nicht nach Vorgabe  Pleuellager, Kurbel-
zapfen und/oder Pleuel erneuern.
3. Messen:
• Kurbelwellenbreite A “a”
Nicht nach Vorgabe  Kurbelwelle er-
neuern. Kurbelgehäuse-Trennwerkzeug
90890-04152
YU-A9642
1
a
2
1
Max. Schlag C
0.030 mm (0.0012 in)
Pleuel-Axialspiel D
0.150–0.450 mm (0.0059–0.0177
in)
Kröpfungs-Breite A
61.95–62.00 mm (2.439–2.441 in)

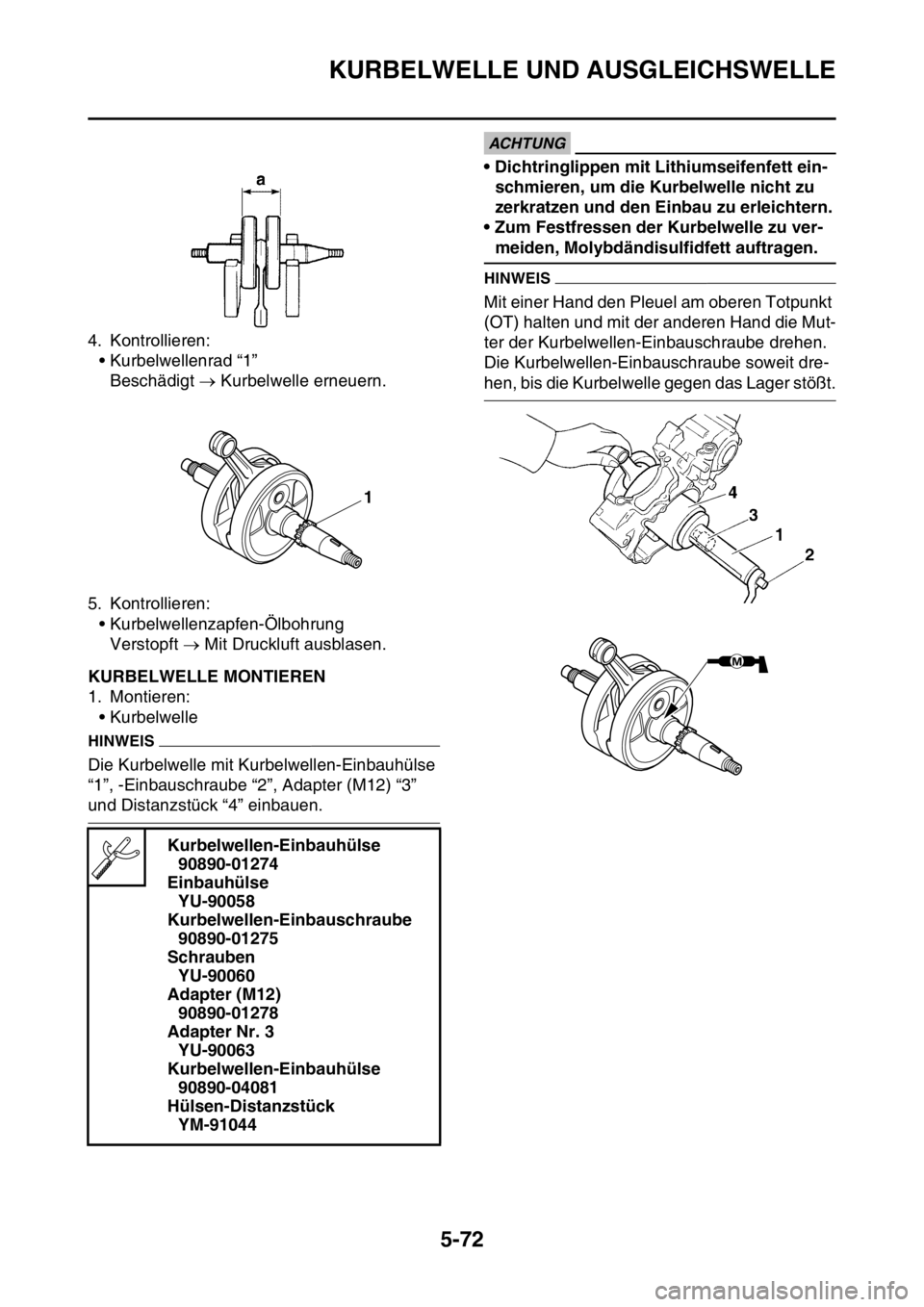

KURBELWELLE UND AUSGLEICHSWELLE
5-72
4. Kontrollieren:
• Kurbelwellenrad “1”
Beschädigt  Kurbelwelle erneuern.
5. Kontrollieren:
• Kurbelwellenzapfen-Ölbohrung
Verstopft  Mit Druckluft ausblasen.
GAS1SL5288KURBELWELLE MONTIEREN
1. Montieren:
• Kurbelwelle
HINWEIS
Die Kurbelwelle mit Kurbelwellen-Einbauhülse
“1”, -Einbauschraube “2”, Adapter (M12) “3”
und Distanzstück “4” einbauen.
ECA13970
ACHTUNG
• Dichtringlippen mit Lithiumseifenfett ein-
schmieren, um die Kurbelwelle nicht zu
zerkratzen und den Einbau zu erleichtern.
• Zum Festfressen der Kurbelwelle zu ver-
meiden, Molybdändisulfidfett auftragen.
HINWEIS
Mit einer Hand den Pleuel am oberen Totpunkt
(OT) halten und mit der anderen Hand die Mut-
ter der Kurbelwellen-Einbauschraube drehen.
Die Kurbelwellen-Einbauschraube soweit dre-
hen, bis die Kurbelwelle gegen das Lager stößt.
Kurbelwellen-Einbauhülse
90890-01274
Einbauhülse
YU-90058
Kurbelwellen-Einbauschraube
90890-01275
Schrauben
YU-90060
Adapter (M12)
90890-01278
Adapter Nr. 3
YU-90063
Kurbelwellen-Einbauhülse
90890-04081
Hülsen-Distanzstück
YM-91044
1

GETRIEBE
5-73
GAS1SL5289
GETRIEBE

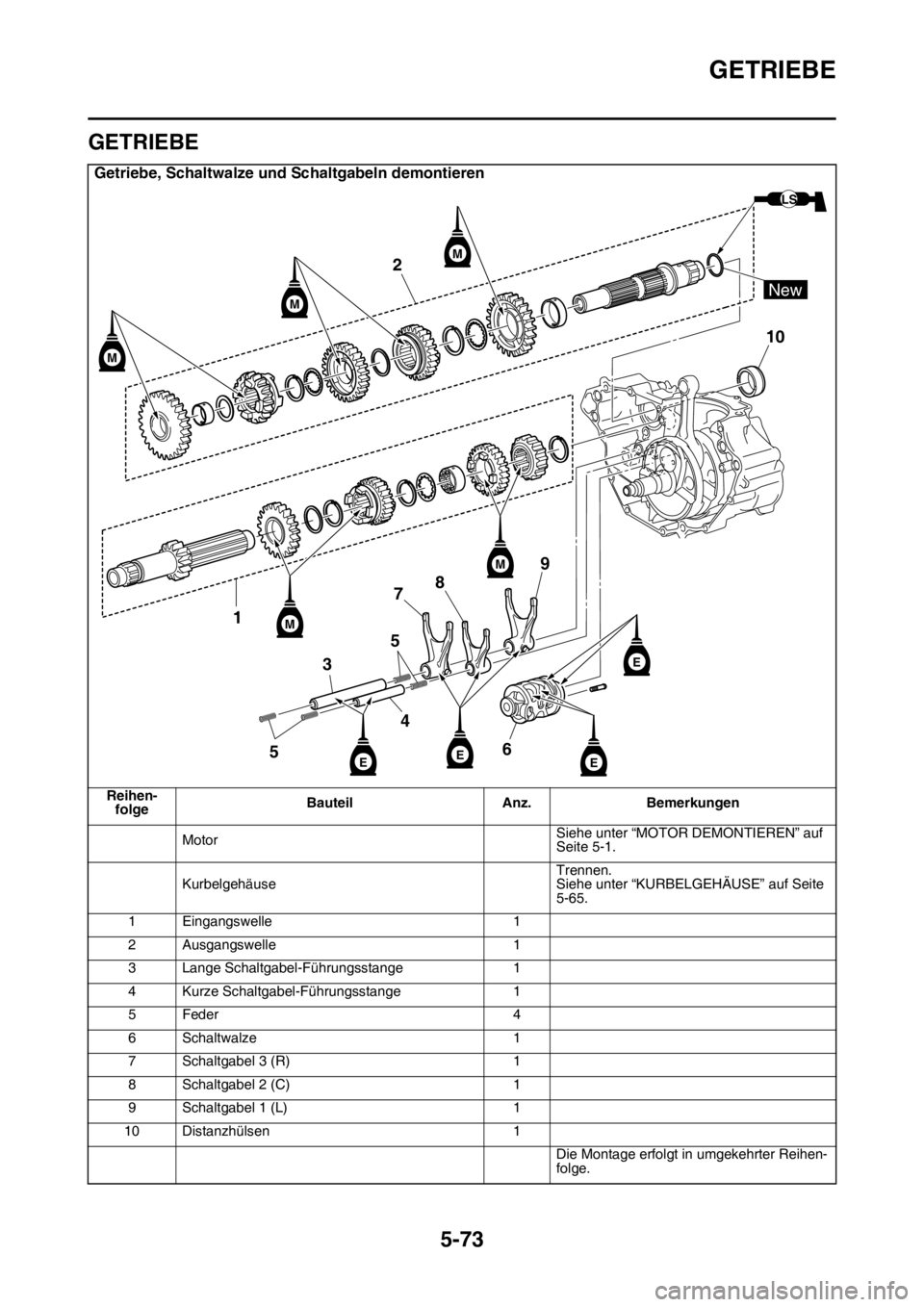

Getriebe, Schaltwalze und Schaltgabeln demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
MotorSiehe unter “MOTOR DEMONTIEREN” auf
Seite 5-1.
KurbelgehäuseTrennen.
Siehe unter “KURBELGEHÄUSE” auf Seite
5-65.
1 Eingangswelle 1
2 Ausgangswelle 1
3 Lange Schaltgabel-Führungsstange 1
4 Kurze Schaltgabel-Führungsstange 1
5 Feder 4
6 Schaltwalze 1
7 Schaltgabel 3 (R) 1
8 Schaltgabel 2 (C) 1
9 Schaltgabel 1 (L) 1
10 Distanzhülsen 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
2
10
1
53
4 578
69
M
M
M
M
M
EE
E
E
LS
New
