2015 TOYOTA YARIS Manuale duso (in Italian)

81
2Quadro strumenti
2. Quadro strumenti
Spie di avvertimento e
indicatori ................................. 82
Indicatori e misuratori ................ 88
Display multifunzione ................ 90
Informazioni sul consumo
di carburante ........................... 96

822. Quadro strumenti

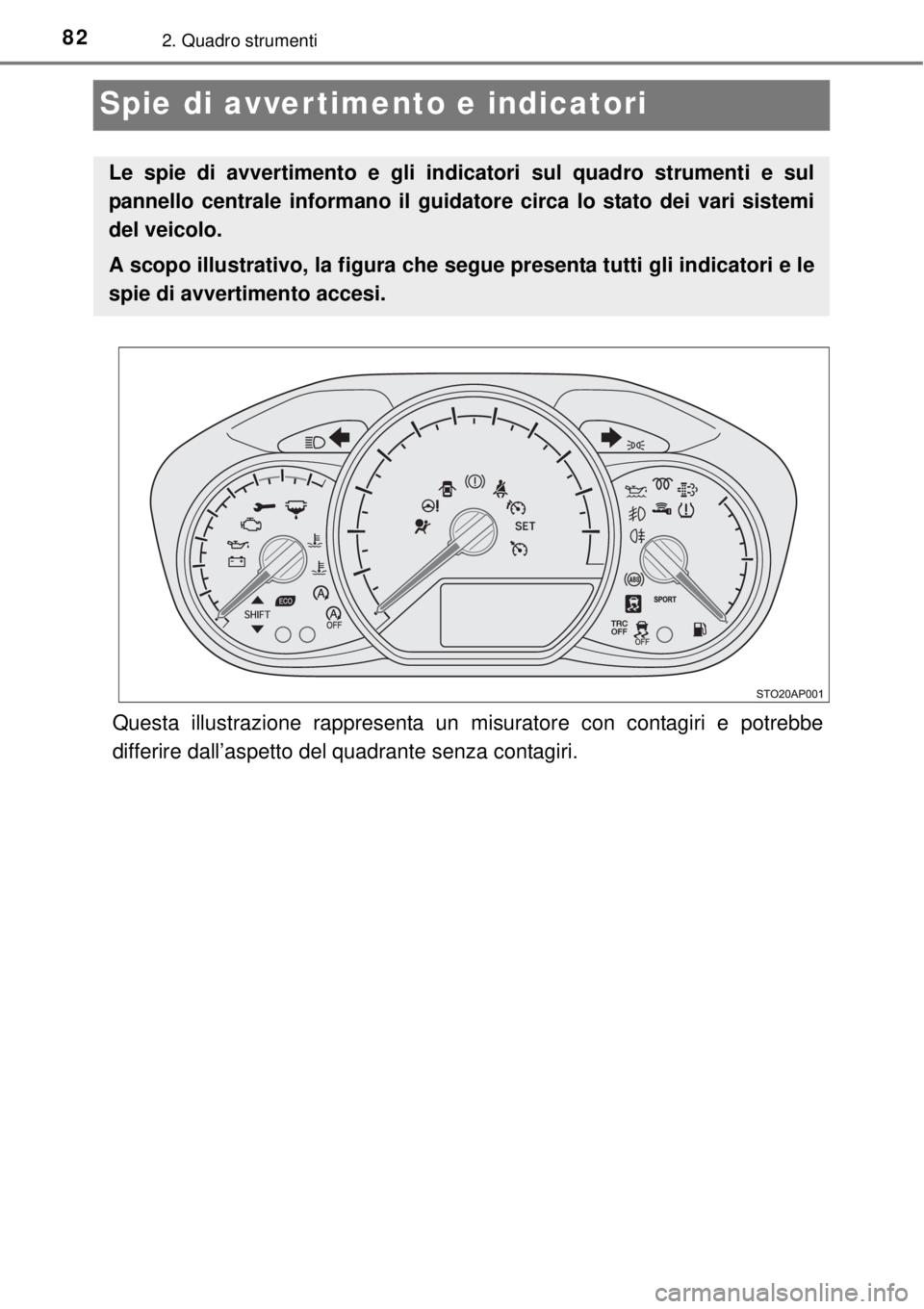

Spie di avver timento e indicatori
Questa illustrazione rappresenta un misuratore con contagiri e potrebbe
differire dall’aspetto del quadrante senza contagiri.
Le spie di avvertimento e gli indicatori sul quadro strumenti e sul
pannello centrale informano il guidatore circa lo stato dei vari sistemi
del veicolo.
A scopo illustrativo, la figura che segue presenta tutti gli indicatori e le
spie di avvertimento accesi.

832. Quadro strumenti
2
Quadro strumenti
Le spie di avvertimento informano il guidatore sui malfunzionamenti in ogni
sistema del veicolo indicato.
Spie di avvertimento
*1Spia di avvertimento
impianto frenante
(P. 405)*2
(Giallo)
Spia del regolatore della
velocità di crociera
(P. 407)
*1
Spia di avvertimento del
sistema di carica (P. 405)
*2
(Giallo)
Indicatore limitatore di
velocità (P. 407)
*1Spia di avvertimento bassa
pressione olio motore
(P. 405)*1, 2, 5Spia di disattivazione del
sistema di spegnimento e
avviamento intelligente
(P. 407)
*1
(Rosso)
Spia di avvertimento alta
temperatura del
refrigerante motore
(P. 406)*1, 6
Spia di avvertimento filtro
carburante (P. 407)
*1
Spia guasto (P. 406)
*2, 8Spia di avvertimento
sistema DPF (P. 409)
*1
Spia di avvertimento airbag
SRS (P. 406)
*2, 3
(Giallo)
Spia del sistema di entrata
e avviamento intelligente
(P. 407)
*1
Spia di avvertimento ABS
(P. 406)Spia di avvertimento porta
aperta (P. 407)
*1Spia di avvertimento
servosterzo elettrico
(P. 406)Spia di avvertimento basso
livello carburante (P. 408)
*1, 2, 4
Spia pattinamento
(P. 407)
Spia di promemoria cinture
di sicurezza guidatore e
passeggero anteriore non
allacciate (P. 408)

842. Quadro strumenti
*1: Queste spie si accendono quando la chiave nel blocchetto di accensione si trova in
posizione “ON” (veicoli senza sistema di entrata e avviamento intelligente) o
l’interruttore motore si trova in modalità IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente) per indicare che è in corso una verifica del
sistema. Esse si spegneranno dopo l’avviamento del motore o dopo alcuni secondi.
Se una spia non si accende, o se le spie non si spengono, potrebbe sussistere un
malfunzionamento nel sistema. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Se presente
*3: La spia lampeggia in giallo per segnalare un malfunzionamento. La spia lampeggia
rapidamente in verde per indicare che il bloccasterzo non è stato rilasciato.
*4: La spia si accende per segnalare un malfunzionamento.
*5: La spia lampeggia per segnalare un malfunzionamento.
*6: Motore diesel
*7: Questa spia si accende sul pannello centrale.
*8: Queste spie si accendono quando la chiave nel blocchetto di accensione si trova in
posizione “ON” (veicoli senza sistema di entrata e avviamento intelligente) o
l’interruttore motore si trova in modalità IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente) per indicare che è in corso una verifica del
sistema. Esse si spegneranno dopo l’avviamento del motore o dopo alcuni secondi.
*2, 7Spie di promemoria cinture
di sicurezza passeggeri
posteriori (P. 408)*1, 6Spia di avvertimento basso
livello olio motore
(P. 409)
*2Spia di avvertimento
pressione pneumatici
(P. 408)*1, 6Spia di segnalazione
cambio olio motore
(P. 410)

852. Quadro strumenti
2
Quadro strumenti
Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
Indicatori
Indicatore di direzione
(P. 200)*5
Indicatore “SPORT”
(P. 192)
Indicatore fari abbaglianti
(P. 203)
*1, 7
Indicatore di marcia
(P. 198)
Indicatore luce di coda
(P. 202)
*2
(Verde)
Indicatore regolatore della
velocità di crociera
(P. 220)
*2Indicatore faro fendinebbia
(P. 208)*2
Indicatore “SET” (P. 220)
Indicatore faro retronebbia
(P. 208)
*2
(Verde)
Indicatore limitatore di
velocità (P. 224)
*2
(Verde)
Spia del sistema di entrata e
avviamento intelligente
(P. 185)*1, 2Indicatore sistema di
spegnimento e avviamento
intelligente (P. 228)
*3
(Blu)
Spia bassa temperatura del
refrigerante motore
*1, 2
Indicatore di disattivazione
del sistema di spegnimento
e avviamento intelligente
(P. 229)
*4
Indicatore preriscaldamento
motore (P. 182, 185)*1, 2, 8
Indicatore pattinamento
(P. 236)
*1, 5, 6
Spia Eco driving (P. 164)
*1, 2
Indicatore “TRC OFF”
(P. 236)

862. Quadro strumenti
*1: Veicoli senza sistema di entrata e avviamento intelligente:
Queste spie si accendono quando la chiave nel blocchetto di accensione si trova in
posizione “ON” per indicare che è in corso una verifica del sistema. Esse si
spegneranno dopo l’avviamento del motore o dopo alcuni secondi. Se una spia non
si accende, o se le spie non si spengono, potrebbe sussistere un
malfunzionamento nel sistema. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Veicoli con sistema di entrata e avviamento intelligente:
Queste spie si accendono quando l’interruttore motore è in modalità IGNITION ON
per indicare che è in corso una verifica del sistema. Esse si spegneranno dopo
l’avviamento del motore o dopo alcuni secondi. Se una spia non si accende, o se le
spie non si spengono, potrebbe sussistere un malfunzionamento nel sistema. Far
controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
*2: Se presente
*3: Questo indicatore si accende in blu quando la temperatura del refrigerante motore
è bassa.
*4: Motore diesel
*5: Veicoli con cambio Multidrive
*6: La luce non si accende quando il sistema è disattivato.
*7: Veicoli con cambio manuale
*8: La spia lampeggia per segnalare che il sistema è in funzione.
*9: Questa spia si accende sul pannello centrale.
*1, 2
Indicatore VSC disattivato
(P. 237)
*9
Indicatore “PASSENGER AIR BAG”
(P. 49)

872. Quadro strumenti
2
Quadro strumenti
AV V I S O
Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS
e la spia di avvertimento airbag SRS, non si accende all’avviamento del motore, ciò
potrebbe significare che questi sistemi non sono disponibili e pertanto non sono in
grado di offrire la necessaria protezione in caso d’incidente, con conseguente
possibilità di lesioni gravi o mortali. Se ciò si verifica, far controllare immediatamente
il veicolo da qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
NOTA
Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe essere surriscaldato se la spia di avvertimento alta temperatura
del refrigerante motore lampeggia o si accende. In questo caso, arrestare
immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è
raffreddato completamente. (P. 458)

882. Quadro strumenti
Indicatori e misuratori
Contagiri (se presente)
Visualizza il regime del motore in giri al minuto.
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore di livello carburante (se presente)
Visualizza la quantità di carburante residua nel serbatoio.
Pulsante cambio visualizzazione
P. 9 1
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore. (P. 9 0 )
Pulsanti di regolazione dell’orologio
P. 9 3
1
2
3
4
5
6
