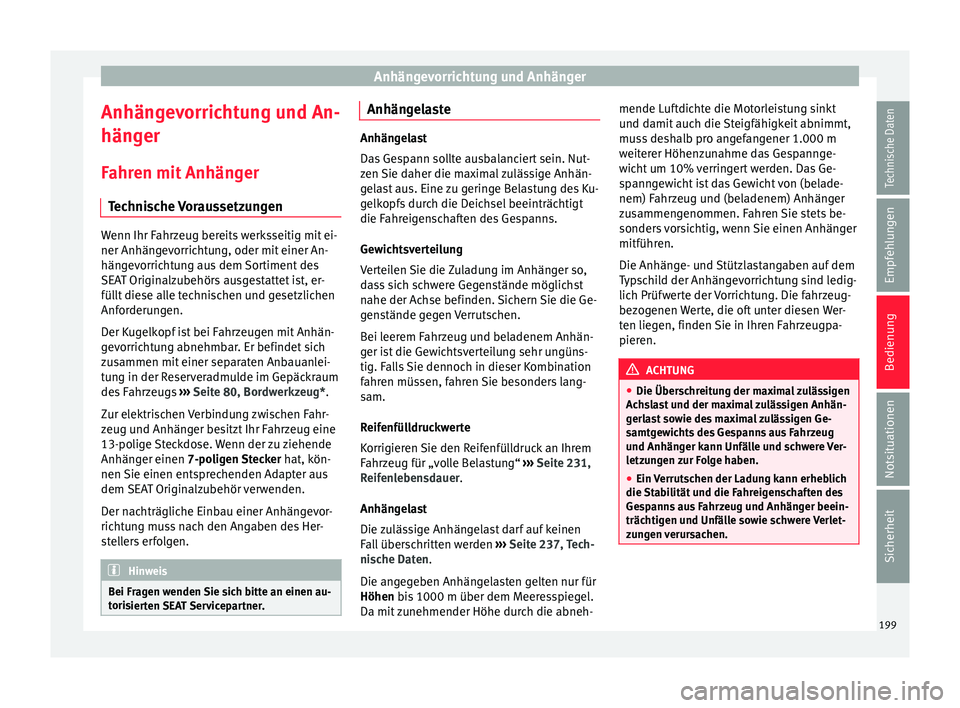

2015 Seat Toledo Betriebsanleitung (in German)

Anhängevorrichtung und Anhänger
Anhängevorrichtung und An-
hän g
er
F
ahren mit Anhänger
Technische Voraussetzungen Wenn Ihr Fahrzeug bereits werksseitig mit ei-
ner Anhäng
ev

orrichtung, oder mit einer An-
hängevorrichtung aus dem Sortiment des
SEAT Originalzubehörs ausgestattet ist, er-
füllt diese alle technischen und gesetzlichen
Anforderungen.
Der Kugelkopf ist bei Fahrzeugen mit Anhän-
gevorrichtung abnehmbar. Er befindet sich
zusammen mit einer separaten Anbauanlei-
tung in der Reserveradmulde im Gepäckraum
des Fahrzeugs ›››
Seite 80, Bordwerkzeug*.
Zur elektrischen Verbindung zwischen Fahr-
zeug und Anhänger besitzt Ihr Fahrzeug eine
13-polige Steckdose. Wenn der zu ziehende
Anhänger einen 7-poligen Stecker hat, kön-
nen Sie einen entsprechenden Adapter aus
dem SEAT Originalzubehör verwenden.
Der nachträgliche Einbau einer Anhängevor-
richtung muss nach den Angaben des Her-
stellers erfolgen. Hinweis
Bei Fragen wenden Sie sich bitte an einen au-
tori s

ierten SEAT Servicepartner. Anhängelaste
Anhängelast
Das
Ge

spann sollte ausbalanciert sein. Nut-
zen Sie daher die maximal zulässige Anhän-
gelast aus. Eine zu geringe Belastung des Ku-
gelkopfs durch die Deichsel beeinträchtigt
die Fahreigenschaften des Gespanns.
Gewichtsverteilung
Verteilen Sie die Zuladung im Anhänger so,
dass sich schwere Gegenstände möglichst
nahe der Achse befinden. Sichern Sie die Ge-
genstände gegen Verrutschen.
Bei leerem Fahrzeug und beladenem Anhän-
ger ist die Gewichtsverteilung sehr ungüns-
tig. Falls Sie dennoch in dieser Kombination
fahren müssen, fahren Sie besonders lang-
sam.
Reifenfülldruckwerte
Korrigieren Sie den Reifenfülldruck an Ihrem
Fahrzeug für „volle Belastung“ ›››
Seite 231,
Reifenlebensdauer.
Anhängelast
Die zulässige Anhängelast darf auf keinen
Fall überschritten werden ›››
Seite 237, Tech-
nische Daten.
Die angegeben Anhängelasten gelten nur für
Höhen bis 1000 m über dem Meeresspiegel.
Da mit zunehmender Höhe durch die abneh- mende Luftdichte die Motorleistung sinkt
und d
amit

auch die Steigfähigkeit abnimmt,
muss deshalb pro angefangener 1.000 m
weiterer Höhenzunahme das Gespannge-
wicht um 10% verringert werden. Das Ge-
spanngewicht ist das Gewicht von (belade-
nem) Fahrzeug und (beladenem) Anhänger
zusammengenommen. Fahren Sie stets be-
sonders vorsichtig, wenn Sie einen Anhänger
mitführen.
Die Anhänge- und Stützlastangaben auf dem
Typschild der Anhängevorrichtung sind ledig-
lich Prüfwerte der Vorrichtung. Die fahrzeug-
bezogenen Werte, die oft unter diesen Wer-
ten liegen, finden Sie in Ihren Fahrzeugpa-
pieren. ACHTUNG
● Die Übers c

hreitung der maximal zulässigen
Achslast und der maximal zulässigen Anhän-
gerlast sowie des maximal zulässigen Ge-
samtgewichts des Gespanns aus Fahrzeug
und Anhänger kann Unfälle und schwere Ver-
letzungen zur Folge haben.
● Ein Verrutschen der Ladung kann erheblich
die Stab
ilität und die Fahreigenschaften des
Gespanns aus Fahrzeug und Anhänger beein-
trächtigen und Unfälle sowie schwere Verlet-
zungen verursachen. 199
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Fahren mit Anhänger Außenspiegel
Wenn
Sie den
Verkehrsbereich hinter dem
Anhänger nicht mit den serienmäßigen Rück-
spiegeln überblicken können, müssen Sie zu-
sätzliche Außenspiegel anbringen. Beachten
Sie die länderspezifischen Gesetze.
Scheinwerfer
Überprüfen Sie vor Fahrtantritt bei angekup-
peltem Anhänger auch die Einstellung der
Scheinwerfer. Ändern Sie ggf. die Einstellung
der Leuchtweite ››› Seite 130, Regulierung
der Reichweite der Hauptlichter .
Fahrgeschwindigkeit
Sicherheitshalber sollte die zulässige
Höchstgeschwindigkeit des Anhängers nicht
überschritten werden.
Auf jeden Fall müssen Sie die Geschwindig-
keit sofort herabsetzen, sobald Sie auch nur
die geringste Pendelbewegung des Anhän-
gers spüren. Versuchen Sie keinesfalls, das
Gespann durch Beschleunigen zu „strecken“.
Bremsen
Bremsen Sie rechtzeitig! Bei einem Anhänger
mit Auslaufbremse bremsen Sie zuerst sanft
an und dann bremsen Sie zügig ab. So ver-
meiden Sie Bremsstöße durch blockierende
Anhängerräder. Schalten Sie vor Gefällstre- cken rechtzeitig zurück, damit der Motor als
Bremse w
irk

en kann.
Der Anhänger wird in folgenden Fällen in die
Diebstahlwarnanlage des Fahrzeugs integ-
riert: ● Wenn das Fahrzeug werksseitig mit der
Diebs
tahlwarnanlage für den Anhänger und
mit der Anhängervorrichtung ausgestattet ist.
● Wenn der Anhänger über die Steckdose der
Anhänger
vorrichtung elektrisch mit dem
Fahrzeug verbunden ist.
● Wenn die elektrische Vorrichtung von Fahr-
zeug und Anhän
ger funktionsfähig sind.
● Wenn das Fahrzeug mit dem Schlüssel ver-
riegelt
wird und die Diebstahlwarnanlage das
Fahrzeugs aktiviert wird.
Sobald die elektrische Verbindung zwischen
Anhänger und verriegeltem Fahrzeug unter-
brochen wird, löst der Alarm aus.
Schalten Sie die Diebstahlwarnlage des Fahr-
zeugs immer ab, bevor Sie den Anhänger an-
schließen oder trennen. Ansonsten könnte
die Diebstahlwarnanlage des Fahrzeugs
Alarm auslösen ››› Seite 125, Diebstahlwarn-
anlage*.
Motorüberhitzung
Falls sich der Zeiger der Kühlmitteltempera-
tur-Anzeige mehr in den rechten, ggf. in den
roten Skalenbereich bewegt, verringern Sie sofort die Geschwindigkeit. Wenn die Kon-
trol

lleuchte  auf der Instrumententafel
blinkt, halten Sie an und stellen den Motor
ab. Warten Sie einige Minuten und prüfen Sie
den Kühlmittelstand im Kühlmittel-Ausgleich-
behälter ››› Seite 224.
Beachten Sie bitte folgende Hinweise ››› Sei-
te 106, Kühlmittelstand / Kühlmitteltempe-
ratur .
Die Kühlmitteltemperatur kann man durch
Einschalten der Heizung senken. ACHTUNG
● Pa s

sen Sie die Fahrgeschwindigkeit an den
Zustand der Fahrbahn und die Verkehrsbedin-
gungen an.
● Wenn der Anschluss der Elektrik fehlerhaft
oder durch nic
ht qualifiziertes Personal er-
folgt, kann die Stromzufuhr zum Anhänger
ausfallen, und es kann zu Funktionsstörun-
gen der gesamten Fahrzeugelektrik, Unfällen
und schweren Verletzungen kommen.
● Sämtliche elektrischen Arbeiten sind von
qualifizier
ten Servicetechnikern durchzufüh-
ren.
● Schließen Sie die Elektrik des Anhängers
niemal
s direkt an die Steckdosen der Rück-
fahrleuchten oder andere Stromquellen an. VORSICHT
● Vermeiden Sie s

charfe Kurven und scharfes
oder plötzliches Bremsen. 200

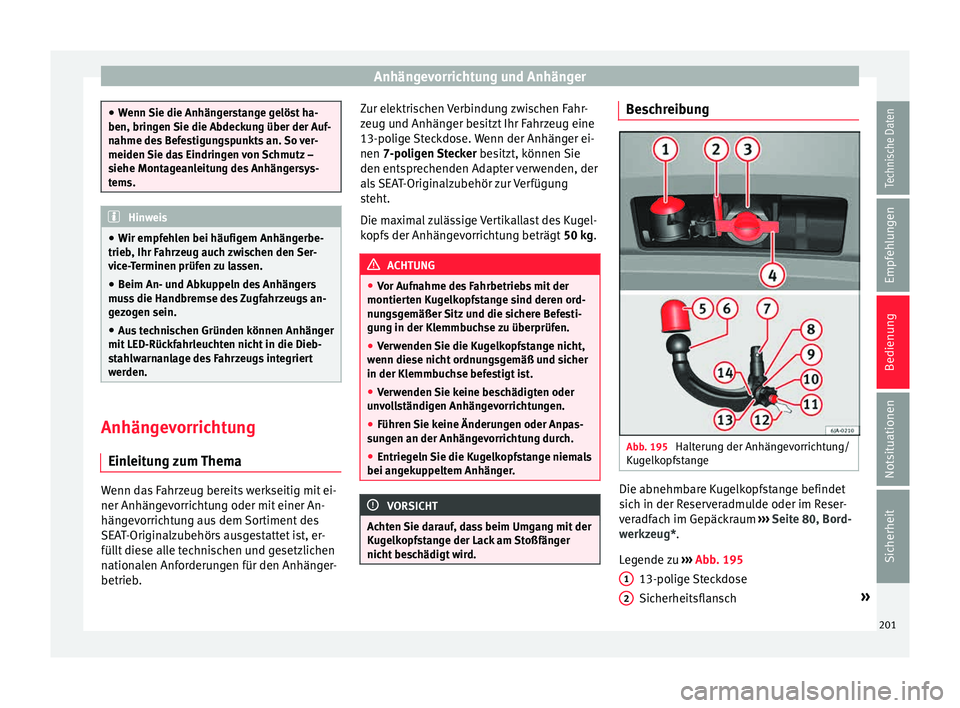

Anhängevorrichtung und Anhänger
●
Wenn Sie die Anhän
gerstange gelöst ha-
ben, bringen Sie die Abdeckung über der Auf-
nahme des Befestigungspunkts an. So ver-
meiden Sie das Eindringen von Schmutz –
siehe Montageanleitung des Anhängersys-
tems. Hinweis
● Wir empf eh

len bei häufigem Anhängerbe-
trieb, Ihr Fahrzeug auch zwischen den Ser-
vice-Terminen prüfen zu lassen.
● Beim An- und Abkuppeln des Anhängers
muss
die Handbremse des Zugfahrzeugs an-
gezogen sein.
● Aus technischen Gründen können Anhänger
mit LED-Rückf
ahrleuchten nicht in die Dieb-
stahlwarnanlage des Fahrzeugs integriert
werden. Anhängevorrichtung
Ein l
eit

ung zum Thema Wenn das Fahrzeug bereits werkseitig mit ei-
ner Anhän
g
ev

orrichtung oder mit einer An-
hängevorrichtung aus dem Sortiment des
SEAT-Originalzubehörs ausgestattet ist, er-
füllt diese alle technischen und gesetzlichen
nationalen Anforderungen für den Anhänger-
betrieb. Zur elektrischen Verbindung zwischen Fahr-
zeug und Anhän

ger besitzt Ihr Fahrzeug eine
13-polige Steckdose. Wenn der Anhänger ei-
nen 7-poligen Stecker besitzt, können Sie
den entsprechenden Adapter verwenden, der
als SEAT-Originalzubehör zur Verfügung
steht.
Die maximal zulässige Vertikallast des Kugel-
kopfs der Anhängevorrichtung beträgt 50 kg. ACHTUNG
● Vor Auf n

ahme des Fahrbetriebs mit der
montierten Kugelkopfstange sind deren ord-
nungsgemäßer Sitz und die sichere Befesti-
gung in der Klemmbuchse zu überprüfen.
● Verwenden Sie die Kugelkopfstange nicht,
wenn diese nic
ht ordnungsgemäß und sicher
in der Klemmbuchse befestigt ist.
● Verwenden Sie keine beschädigten oder
unv
ollständigen Anhängevorrichtungen.
● Führen Sie keine Änderungen oder Anpas-
sun
gen an der Anhängevorrichtung durch.
● Entriegeln Sie die Kugelkopfstange niemals
bei angek
uppeltem Anhänger. VORSICHT
Achten Sie darauf, dass beim Umgang mit der
Kug elk

opfstange der Lack am Stoßfänger
nicht beschädigt wird. Beschreibung
Abb. 195
Halterung der Anhängevorrichtung/
K ug
elk

opfstange Die abnehmbare Kugelkopfstange befindet
s
ic
h in der R

eserveradmulde oder im Reser-
veradfach im Gepäckraum ››› Seite 80, Bord-
werkzeug*.
Legende zu ››› Abb. 195
13-polige Steckdose
Sicherheitsflansch »
1 2
201
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

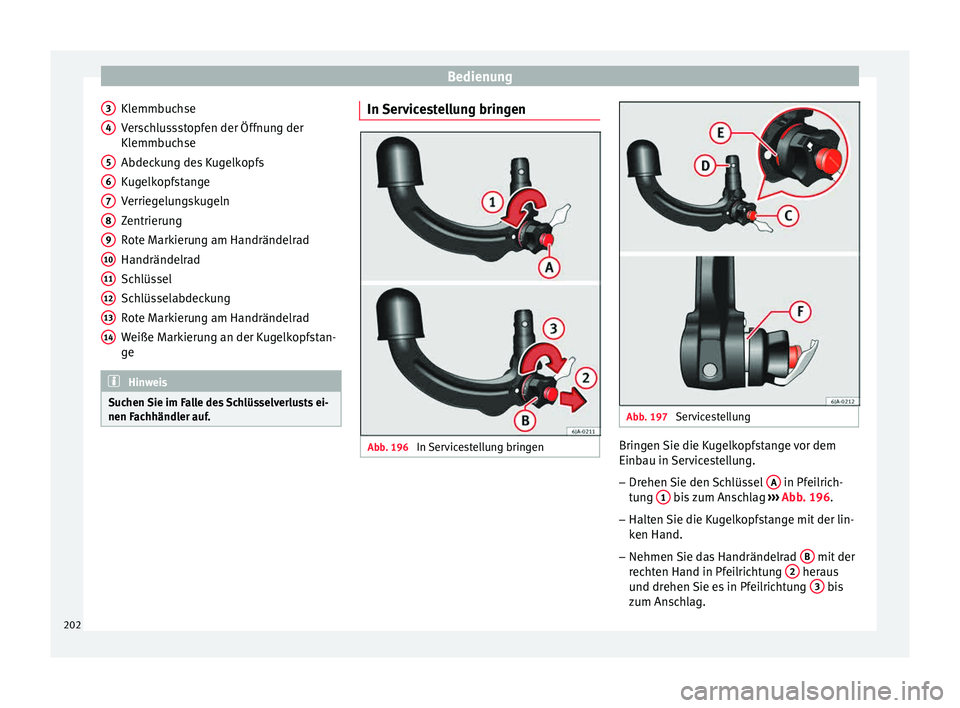

Klemmbuchse
V er
s
chlussstopfen der Öffnung der
Klemmbuchse
Abdeckung des Kugelkopfs
Kugelkopfstange
Verriegelungskugeln
Zentrierung
Rote Markierung am Handrändelrad
Handrändelrad
Schlüssel
Schlüsselabdeckung
Rote Markierung am Handrändelrad
Weiße Markierung an der Kugelkopfstan-
ge Hinweis
Suchen Sie im Falle des Schlüsselverlusts ei-
nen Fac hhändl

er auf.3
4
5
6
7
8
9
10
11
12
13
14 In Servicestellung bringen
Abb. 196
In Servicestellung bringen Abb. 197
Servicestellung Bringen Sie die Kugelkopfstange vor dem
Einb
au in
Ser

vicestellung.
– Drehen Sie den Schlüssel A in Pfeilrich-
t u
n

g 1 bis zum Anschlag
››
› Abb. 196 .
– Halten Sie die Kugelkopfstange mit der lin-
ken Hand.
– Nehmen Sie d

as Handrändelrad B mit der
r ec
ht

en Hand in Pfeilrichtung 2 heraus
u nd dr
ehen
Sie es in Pfeilrichtung 3 bis
z um An s
chlag.
202

Anhängevorrichtung und Anhänger

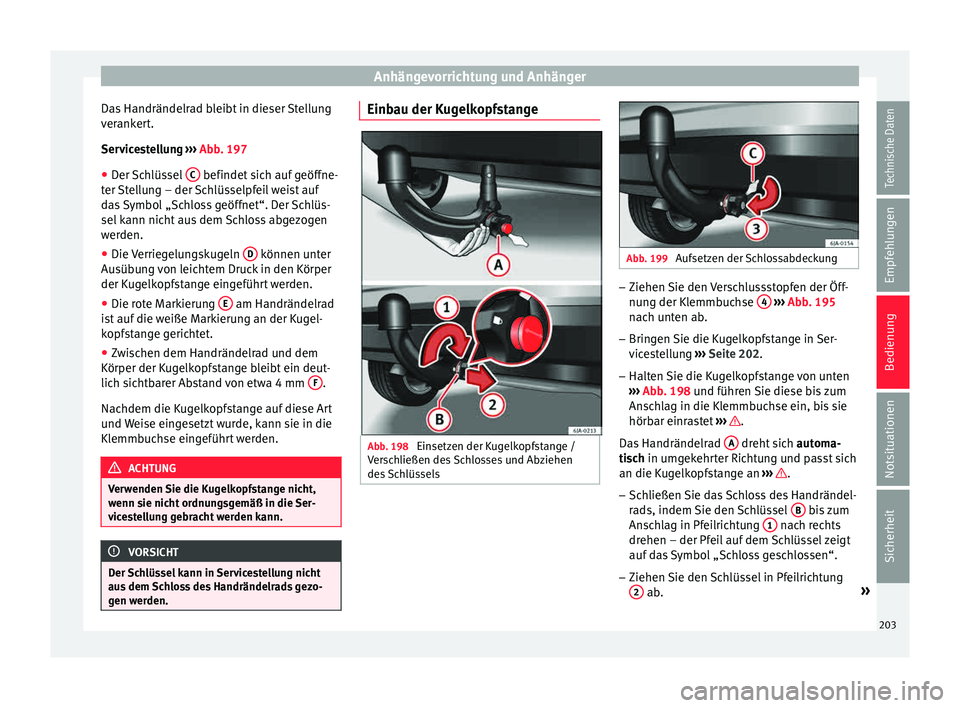

Das Handrändelrad bleibt in dieser Stellung
v er
ank
ert.
Servicestellung ››› Abb. 197
● Der Schlüssel C befindet sich auf geöffne-
t er
St

ellung – der Schlüsselpfeil weist auf
das Symbol „Schloss geöffnet“. Der Schlüs-
sel kann nicht aus dem Schloss abgezogen
werden.
● Die Verriegelungskugeln D können unter
Au süb
u

ng von leichtem Druck in den Körper
der Kugelkopfstange eingeführt werden.
● Die rote Markierung E am Handrändelrad
i s
t

auf die weiße Markierung an der Kugel-
kopfstange gerichtet.
● Zwischen dem Handrändelrad und dem
Körper der Kug
elkopfstange bleibt ein deut-
lich sichtbarer Abstand von etwa 4 mm F .
Nac hdem die K
ug

elkopfstange auf diese Art
und Weise eingesetzt wurde, kann sie in die
Klemmbuchse eingeführt werden. ACHTUNG
Verwenden Sie die Kugelkopfstange nicht,
wenn s ie nic

ht ordnungsgemäß in die Ser-
vicestellung gebracht werden kann. VORSICHT
Der Schlüssel kann in Servicestellung nicht
aus dem

Schloss des Handrändelrads gezo-
gen werden. Einbau der Kugelkopfstange
Abb. 198
Einsetzen der Kugelkopfstange /
V er
s

chließen des Schlosses und Abziehen
des Schlüssels Abb. 199
Aufsetzen der Schlossabdeckung –
Ziehen Sie den Verschlussstopfen der Öff-
nu n
g der Kl

emmbuchse 4
› ›
› Abb. 195
nach unten ab.
– Bringen Sie die Kugelkopfstange in Ser-
vice

stellung ››› Seite 202.
– Halten Sie die Kugelkopfstange von unten
›››
Abb. 198 und führen Sie diese bis zum
Anschlag in die Klemmbuchse ein, bis sie
hörbar einrastet ››› .
Da s
Handrändelr

ad A dreht sich
autom
a-
ti

sch in umgekehrter Richtung und passt sich
an die Kugelkopfstange an ››› .
– Schließen Sie das Schloss des Handrändel-
ra
d

s, indem Sie den Schlüssel B bis zum
An s
c
hlag in Pfeilrichtung 1 nach rechts
dr ehen – der Pf
ei
l auf dem Schlüssel zeigt
auf das Symbol „Schloss geschlossen“.
– Ziehen Sie den Schlüssel in Pfeilrichtung
2 ab.
»
203
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

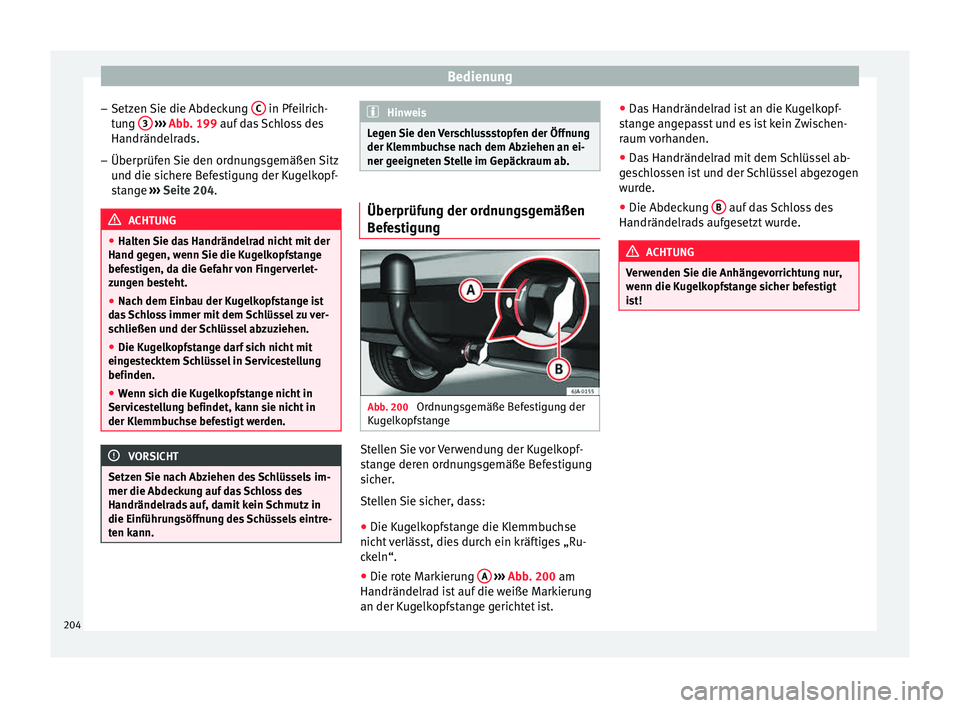

– Setz en
Sie die Abdec
kung C in Pfeilrich-
t u
n
g 3
› ››
Abb
. 199 auf das Schloss des
Handrändelr ads.
– Überprüfen Sie den ordnungsgemäßen Sitz
und die sic

here Befestigung der Kugelkopf-
stange ››› Seite 204. ACHTUNG
● Halt en

Sie das Handrändelrad nicht mit der
Hand gegen, wenn Sie die Kugelkopfstange
befestigen, da die Gefahr von Fingerverlet-
zungen besteht.
● Nach dem Einbau der Kugelkopfstange ist
das
Schloss immer mit dem Schlüssel zu ver-
schließen und der Schlüssel abzuziehen.
● Die Kugelkopfstange darf sich nicht mit
einge
stecktem Schlüssel in Servicestellung
befinden.
● Wenn sich die Kugelkopfstange nicht in
Servic
estellung befindet, kann sie nicht in
der Klemmbuchse befestigt werden. VORSICHT
Setzen Sie nach Abziehen des Schlüssels im-
mer die Abdeck u

ng auf das Schloss des
Handrändelrads auf, damit kein Schmutz in
die Einführungsöffnung des Schüssels eintre-
ten kann. Hinweis
Legen Sie den Verschlussstopfen der Öffnung
der Klemmb uc

hse nach dem Abziehen an ei-
ner geeigneten Stelle im Gepäckraum ab. Überprüfung der ordnungsgemäßen
Bef
e

stigung Abb. 200
Ordnungsgemäße Befestigung der
K ug
elk

opfstange Stellen Sie vor Verwendung der Kugelkopf-
s
t
an

ge deren ordnungsgemäße Befestigung
sicher.
Stellen Sie sicher, dass:
● Die Kugelkopfstange die Klemmbuchse
nicht
verlässt, dies durch ein kräftiges „Ru-
ckeln“.
● Die rote Markierung A
› ›
›

Abb. 200 am
Handrändelrad ist auf die weiße Markierung
an der Kugelkopfstange gerichtet ist. ●
Das Handrändelr
ad ist an die Kugelkopf-
stange angepasst und es ist kein Zwischen-
raum vorhanden.
● Das Handrändelrad mit dem Schlüssel ab-
ges
chlossen ist und der Schlüssel abgezogen
wurde.
● Die Abdeckung B auf das Schloss des
Handrändelr a
d

s aufgesetzt wurde. ACHTUNG
Verwenden Sie die Anhängevorrichtung nur,
wenn die K ug

elkopfstange sicher befestigt
ist! 204

Anhängevorrichtung und Anhänger

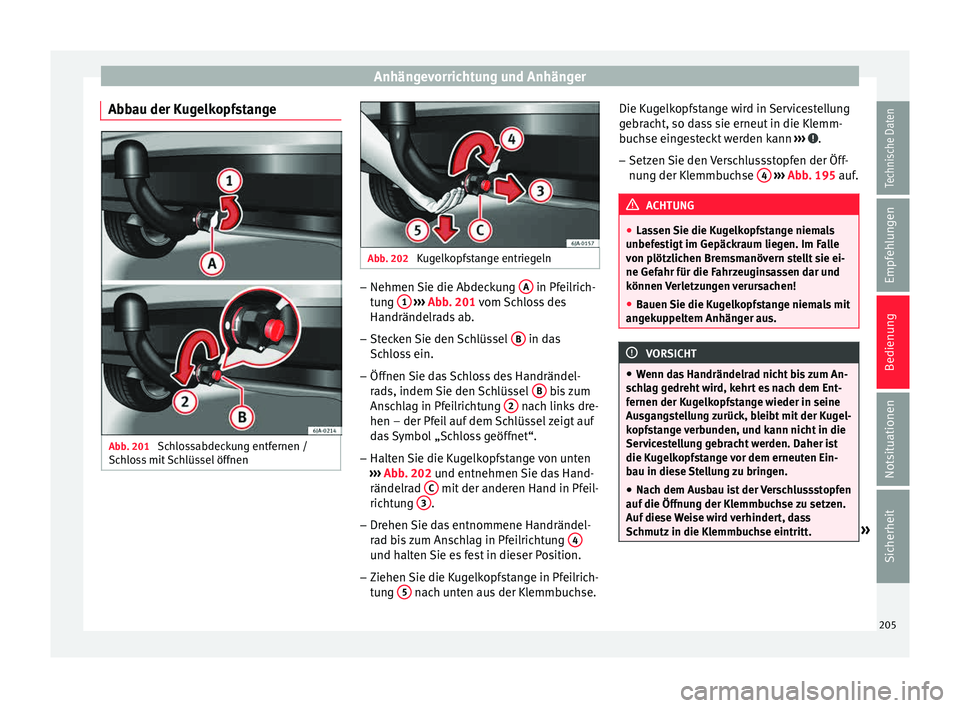

Abbau der Kugelkopfstange Abb. 201
Schlossabdeckung entfernen /
Sc h
lo
ss mit Schlüssel öffnen Abb. 202
Kugelkopfstange entriegeln –
Nehmen Sie die Abdeckung A in Pfeilrich-
t u
n

g 1
› ›
› Abb. 201 vom Schloss des
Handrändelrads ab.
– Stecken Sie den Schlüssel B in das
Sc h
lo

ss ein.
– Öffnen Sie das Schloss des Handrändel-
rad

s, indem Sie den Schlüssel B bis zum
An s
c
hlag in Pfeilrichtung 2 nach links dre-
hen – der Pf ei
l
auf dem Schlüssel zeigt auf
das Symbol „Schloss geöffnet“.
– Halten Sie die Kugelkopfstange von unten
›››
Abb. 202 und entnehmen Sie das Hand-
rändelrad C mit der anderen Hand in Pfeil-
ric ht
u

ng 3 .
– Drehen Sie das entnommene Handrändel-
ra
d b

is zum Anschlag in Pfeilrichtung 4 und halten Sie es fest in dieser Position.
– Ziehen Sie die Kugelkopfstange in Pfeilrich-
tu n

g 5 nach unten aus der Klemmbuchse.Die Kugelkopfstange wird in Servicestellung
g
e
br

acht, so dass sie erneut in die Klemm-
buchse eingesteckt werden kann ››› .
– Setzen Sie den Verschlussstopfen der Öff-
nu n
g der Kl

emmbuchse 4
› ››
Abb
. 195 auf. ACHTUNG
● Lassen Sie die Kugelkopfstange niemals
unbef e

stigt im Gepäckraum liegen. Im Falle
von plötzlichen Bremsmanövern stellt sie ei-
ne Gefahr für die Fahrzeuginsassen dar und
können Verletzungen verursachen!
● Bauen Sie die Kugelkopfstange niemals mit
angek
uppeltem Anhänger aus. VORSICHT
● Wenn d a

s Handrändelrad nicht bis zum An-
schlag gedreht wird, kehrt es nach dem Ent-
fernen der Kugelkopfstange wieder in seine
Ausgangstellung zurück, bleibt mit der Kugel-
kopfstange verbunden, und kann nicht in die
Servicestellung gebracht werden. Daher ist
die Kugelkopfstange vor dem erneuten Ein-
bau in diese Stellung zu bringen.
● Nach dem Ausbau ist der Verschlussstopfen
auf die Öffnu
ng der Klemmbuchse zu setzen.
Auf diese Weise wird verhindert, dass
Schmutz in die Klemmbuchse eintritt. » 205
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

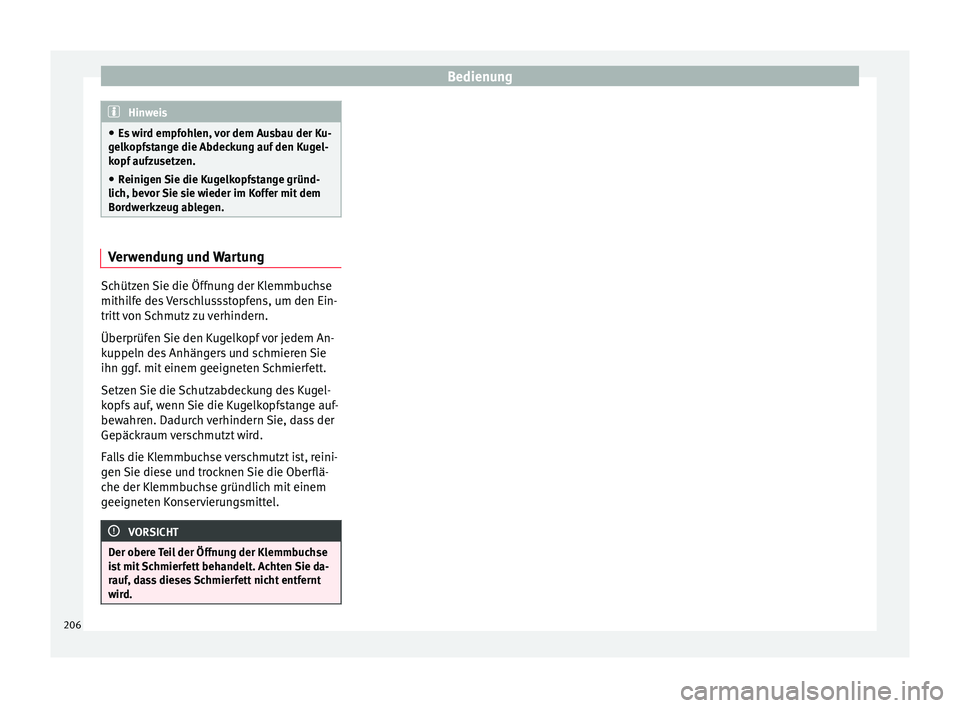

Hinweis
● Es w
ird empfohlen, vor dem Ausbau der Ku-
gelkopfstange die Abdeckung auf den Kugel-
kopf aufzusetzen.
● Reinigen Sie die Kugelkopfstange gründ-
lich, bevor
Sie sie wieder im Koffer mit dem
Bordwerkzeug ablegen. Verwendung und Wartung
Schützen Sie die Öffnung der Klemmbuchse
mithi
lf
e de

s Verschlussstopfens, um den Ein-
tritt von Schmutz zu verhindern.
Überprüfen Sie den Kugelkopf vor jedem An-
kuppeln des Anhängers und schmieren Sie
ihn ggf. mit einem geeigneten Schmierfett.
Setzen Sie die Schutzabdeckung des Kugel-
kopfs auf, wenn Sie die Kugelkopfstange auf-
bewahren. Dadurch verhindern Sie, dass der
Gepäckraum verschmutzt wird.
Falls die Klemmbuchse verschmutzt ist, reini-
gen Sie diese und trocknen Sie die Oberflä-
che der Klemmbuchse gründlich mit einem
geeigneten Konservierungsmittel. VORSICHT
Der obere Teil der Öffnung der Klemmbuchse
is t

mit Schmierfett behandelt. Achten Sie da-
rauf, dass dieses Schmierfett nicht entfernt
wird. 206
