2015 Seat Toledo Betriebsanleitung (in German)

Sicherungen und Glühlampen

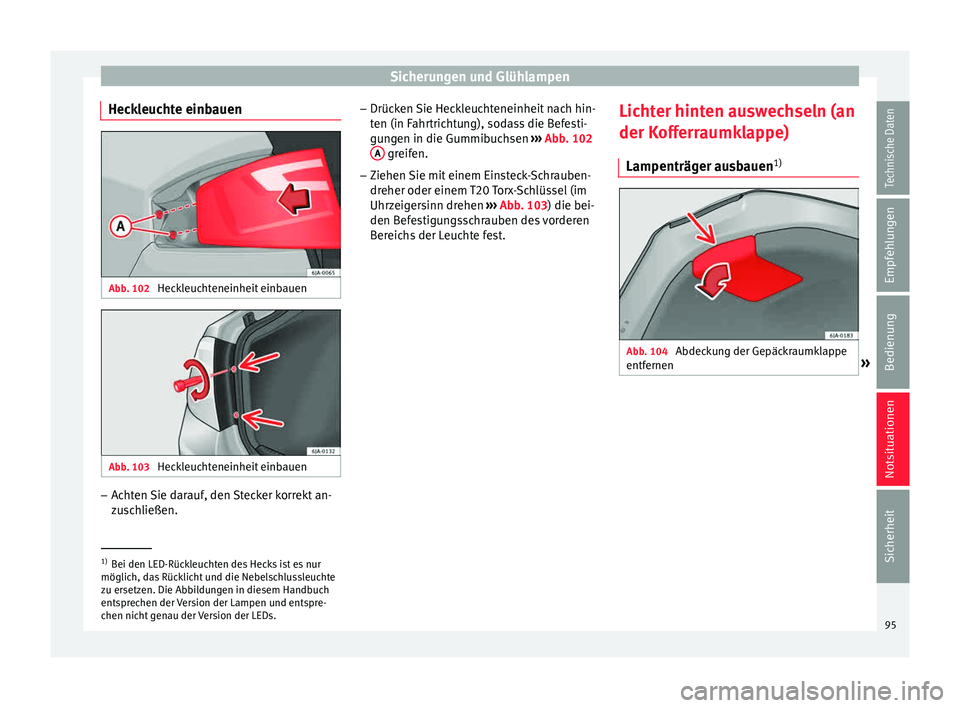

Heckleuchte einbauen Abb. 102
Heckleuchteneinheit einbauen Abb. 103
Heckleuchteneinheit einbauen –
Achten Sie darauf, den Stecker korrekt an-
zu
s
chließen. –
Drücken
Sie Heckleuchteneinheit nach hin-
ten (in Fahrtrichtung), sodass die Befesti-
gungen in die Gummibuchsen ››› Abb. 102
A greifen.
– Ziehen Sie mit einem Einsteck-Schrauben-
dr eher oder einem
T20

Torx-Schlüssel (im
Uhrzeigersinn drehen ››› Abb. 103) die bei-
den Befestigungsschrauben des vorderen
Bereichs der Leuchte fest. Lichter hinten auswechseln (an
der Kofferr

aumklappe)
Lampenträger ausbauen 1) Abb. 104
Abdeckung der Gepäckraumklappe
entf ernen »1)
Bei den LED-Rückleuchten des Hecks ist es nur
möglich, d a

s Rücklicht und die Nebelschlussleuchte
zu ersetzen. Die Abbildungen in diesem Handbuch
entsprechen der Version der Lampen und entspre-
chen nicht genau der Version der LEDs. 95
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

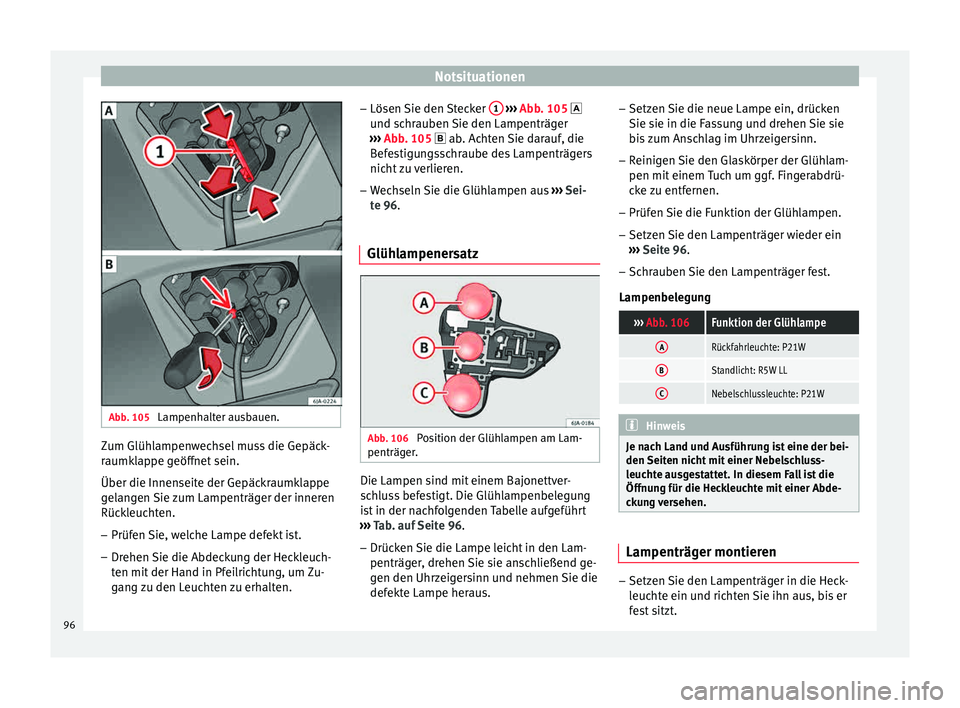

Abb. 105
Lampenhalter ausbauen. Zum Glühlampenwechsel muss die Gepäck-
r
aumk
l
appe geöffnet sein.
Über die Innenseite der Gepäckraumklappe
gelangen Sie zum Lampenträger der inneren
Rückleuchten.
– Prüfen Sie, welche Lampe defekt ist.
– Drehen Sie die Abdeckung der Heckleuch-
ten mit der Hand in Pf

eilrichtung, um Zu-
gang zu den Leuchten zu erhalten. –
Lösen Sie den
Stecker 1
› ››
Abb
. 105 
u
nd schrauben Sie den Lampenträger
››› Abb. 105  ab. Achten Sie darauf, die
Befestigungsschraube des Lampenträgers
nicht zu verlieren.
– Wechseln Sie die Glühlampen aus ›››
Sei-
te 96.
Glühlampenersatz Abb. 106
Position der Glühlampen am Lam-
penträg er. Die Lampen sind mit einem Bajonettver-
s
c
h

luss befestigt. Die Glühlampenbelegung
ist in der nachfolgenden Tabelle aufgeführt
››› Tab. auf Seite 96.
– Drücken Sie die Lampe leicht in den Lam-
penträger, dr

ehen Sie sie anschließend ge-
gen den Uhrzeigersinn und nehmen Sie die
defekte Lampe heraus. –
Setzen Sie die neue Lampe ein, drüc
ken
Sie sie in die Fassung und drehen Sie sie
bis zum Anschlag im Uhrzeigersinn.
– Reinigen Sie den Glaskörper der Glühlam-
pen mit einem T

uch um ggf. Fingerabdrü-
cke zu entfernen.
– Prüfen Sie die Funktion der Glühlampen.
– Setzen Sie den Lampenträger wieder ein
›››
Seite 96.
– Schrauben Sie den Lampenträger fest.
Lampenbelegu
ng
››› Abb. 106Funktion der Glühlampe
ARückfahrleuchte: P21W
BStandlicht: R5W LL
CNebelschlussleuchte: P21W Hinweis
Je nach Land und Ausführung ist eine der bei-
den Seit en nic

ht mit einer Nebelschluss-
leuchte ausgestattet. In diesem Fall ist die
Öffnung für die Heckleuchte mit einer Abde-
ckung versehen. Lampenträger montieren
–
Setzen Sie den Lampenträger in die Heck-
leuc ht

e ein und richten Sie ihn aus, bis er
fest sitzt.
96

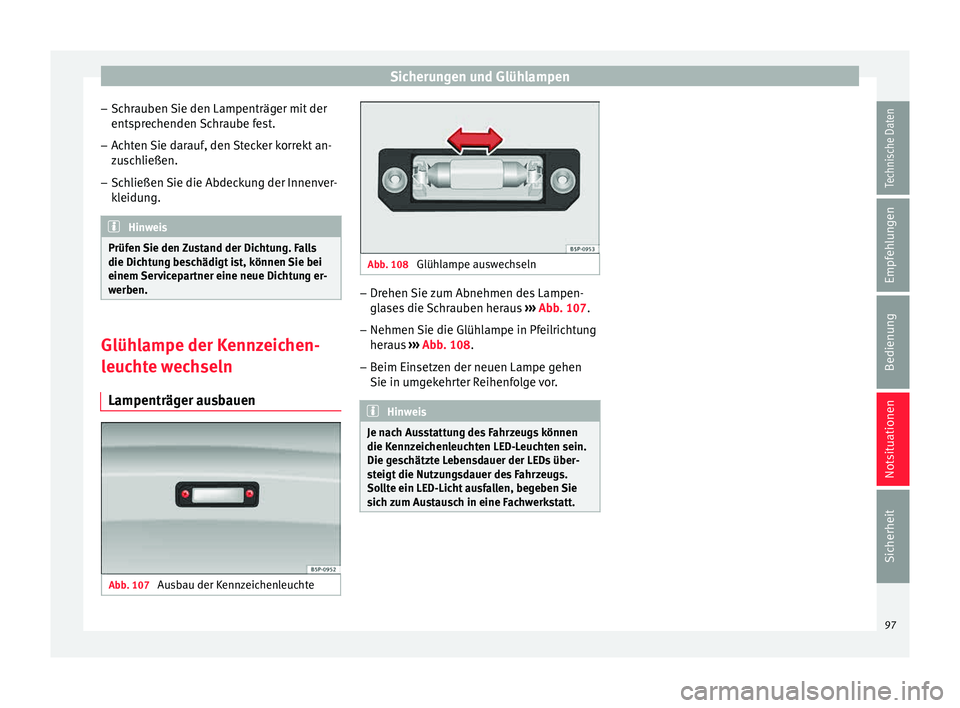

Sicherungen und Glühlampen
– Sc hr
auben
Sie den Lampenträger mit der
entsprechenden Schraube fest.
– Achten Sie darauf, den Stecker korrekt an-
zus

chließen.
– Schließen Sie die Abdeckung der Innenver-
kleidu

ng. Hinweis
Prüfen Sie den Zustand der Dichtung. Falls
die Dicht u

ng beschädigt ist, können Sie bei
einem Servicepartner eine neue Dichtung er-
werben. Glühlampe der Kennzeichen-
l
euc
ht

e wechseln
Lampenträger ausbauen Abb. 107
Ausbau der Kennzeichenleuchte Abb. 108
Glühlampe auswechseln –
Drehen Sie zum Abnehmen des Lampen-
gla
se

s die Schrauben heraus ››› Abb. 107.
– Nehmen Sie die Glühlampe in Pfeilrichtung
heraus

››› Abb. 108.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek

ehrter Reihenfolge vor. Hinweis
Je nach Ausstattung des Fahrzeugs können
die Kenn z

eichenleuchten LED-Leuchten sein.
Die geschätzte Lebensdauer der LEDs über-
steigt die Nutzungsdauer des Fahrzeugs.
Sollte ein LED-Licht ausfallen, begeben Sie
sich zum Austausch in eine Fachwerkstatt. 97
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

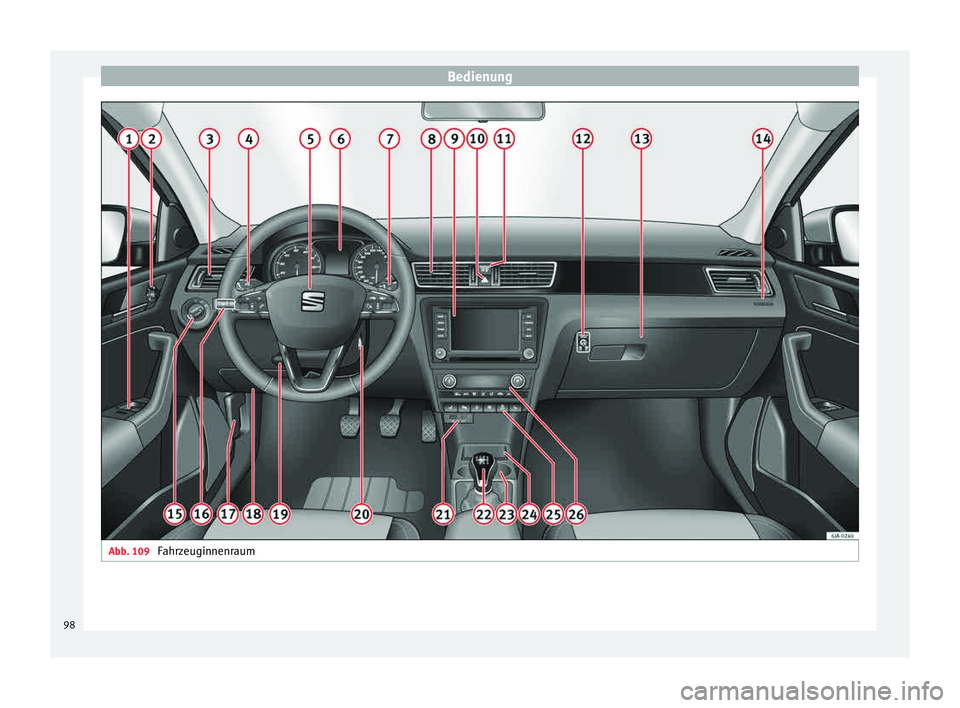

Abb. 109
Fahrzeuginnenraum98

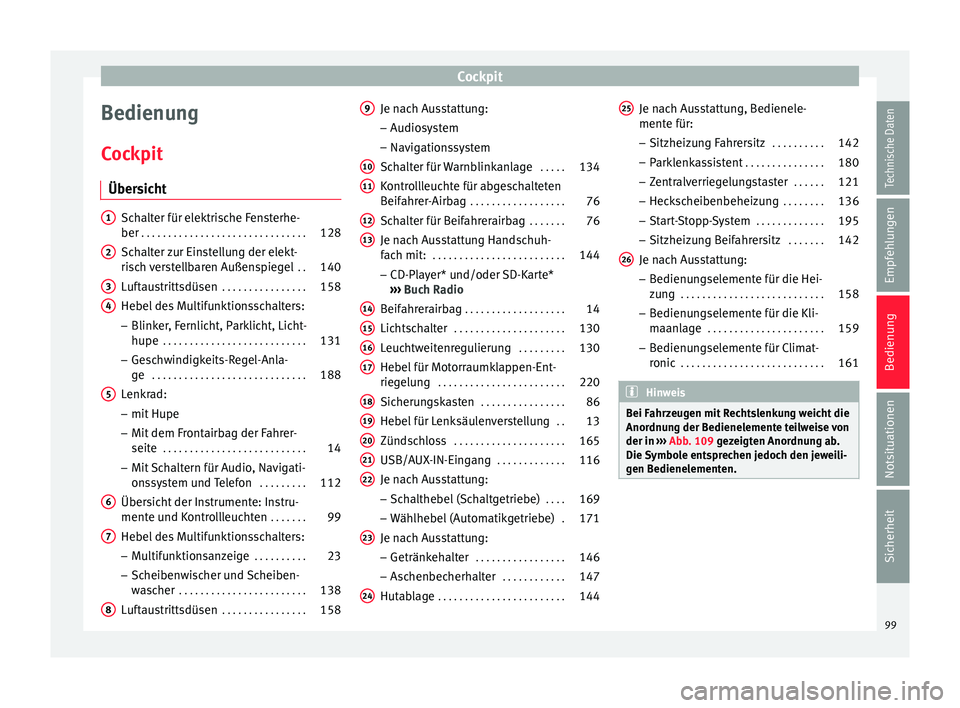

Cockpit
Bedienung
C oc
kpit
Über
sicht Schalter für elektrische Fensterhe-
ber
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Schalter zur Einstellung der elekt-
ris c

h verstellbaren Außenspiegel . .140
Luftaustrittsdüsen . . . . . . . . . . . . . . . . 158
Hebel des Multifunktionsschalters: – Blinker , F

ernlicht, Parklicht, Licht-
hupe . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
– Ges c

hwindigkeits-Regel-Anla-
ge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Lenkrad: – mit Hupe
– Mit dem Fr

ontairbag der Fahrer-
seite . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
– Mit Sc

haltern für Audio, Navigati-
onssystem und Telefon . . . . . . . . .112
Übersicht der Instrumente: Instru-
mente u nd K

ontrollleuchten . . . . . . .99
Hebel des Multifunktionsschalters:
– Multif

unktionsanzeige . . . . . . . . . .23
– Scheiben w

ischer und Scheiben-
wascher . . . . . . . . . . . . . . . . . . . . . . . . 138
Luftaustrittsdüsen . . . . . . . . . . . . . . . . 158
1 2
3
4
5
6
7
8 Je nach Ausstattung:
– Audio sy
s

tem
– Navigationssystem
Schalter für Warnblinkanlage . . . . .134
Kontrollleuchte für abgeschalteten
Beifahr
er-Airbag . . . . . . . . . . . . . . . . . . 76
Schalter für Beifahrerairbag . . . . . . .76
Je nach Ausstattung Handschuh-
fach mit: . . . . . . . . . . . . . . . . . . . . . . . . . 144
– CD-Pl

ay
er* und/oder SD-Karte*
››› Buch Radio
Beifahrerairbag . . . . . . . . . . . . . . . . . . . 14
Lichtschalter . . . . . . . . . . . . . . . . . . . . . 130
Leuchtweitenregulierung . . . . . . . . .130
Hebel für Motorraumklappen-Ent-
riegelu
ng . . . . . . . . . . . . . . . . . . . . . . . . 220
Sicherungskasten . . . . . . . . . . . . . . . . 86
Hebel für Lenksäulenverstellung . .13
Zündschloss . . . . . . . . . . . . . . . . . . . . . 165
USB/AUX-IN-Eingang . . . . . . . . . . . . .116
Je nach Ausstattung:
– Schalthe

bel (Schaltgetriebe) . . . .169
– Wäh lhe

bel (Automatikgetriebe) .171
Je nach Ausstattung:
– Getränkeh alt

er . . . . . . . . . . . . . . . . . 146
– Asc henbec

herhalter . . . . . . . . . . . . 147
Hutablage . . . . . . . . . . . . . . . . . . . . . . . . 144
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24 Je nach Ausstattung, Bedienele-
ment
e für:
– Sitzheiz u

ng Fahrersitz . . . . . . . . . .142
– Parkl
enkassistent . . . . . . . . . . . . . . . 180
– Zentralv
erriegelungstaster . . . . . .121
– Hecks
cheibenbeheizung . . . . . . . .136
– Start
-Stopp-System . . . . . . . . . . . . . 195
– Sitzheizun
g Beifahrersitz . . . . . . .142
Je nach Ausstattung: – Bedienun

gselemente für die Hei-
zung . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
– Bedienu n

gselemente für die Kli-
maanlage . . . . . . . . . . . . . . . . . . . . . . 159
– Bedienun
gselemente für Climat-
ronic . . . . . . . . . . . . . . . . . . . . . . . . . . . 161 Hinweis
Bei Fahrzeugen mit Rechtslenkung weicht die
Anordnu n

g der Bedienelemente teilweise von
der in ››› Abb. 109 gezeigten Anordnung ab.
Die Symbole entsprechen jedoch den jeweili-
gen Bedienelementen. 25
26
99
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Instrumente und Warnleuchten
Arm at
ur
en
Übersicht der Instrumente Abb. 110
Display des Kombi-Instruments in der
Ins trument

entafel. Erläuterungen zu den Instrumenten
› ›
›

Abb. 110:
Drehzahlmesser (Umdrehun-
gen x 100 pro Minute des laufenden Mo-
tors).
Der Beginn des roten Bereichs im Dreh-
zahlmesser kennzeichnet für alle Gänge
die maximal zulässige Motordrehzahl des
eingefahrenen und betriebswarmen Mo-
1 tors. Vor Erreichen des roten Bereichs
so
l
lt
e in den nächsthöheren Gang ge-
schaltet, die Wählhebelstellung D ge-
wählt oder der Fuß vom Gaspedal genom-
men werden ››› .
Mot orküh
lmitt

el-Temperaturanzeige
››› Seite 221
Displayanzeigen.
Einstellknopf und Anzeige ››› Seite 103.
2 3
4 Geschwindigkeitsmesser.
Kr
af
t

stoffstandanzeige ››› Seite 104. ACHTUNG
Wenn der Fahrer abgelenkt wird, kann das
Unfäll e u

nd Verletzungen verursachen.
● Niemals die Tasten im Kombiinstrument
während der Fahr
t bedienen. 5
6
100

Instrumente und Warnleuchten

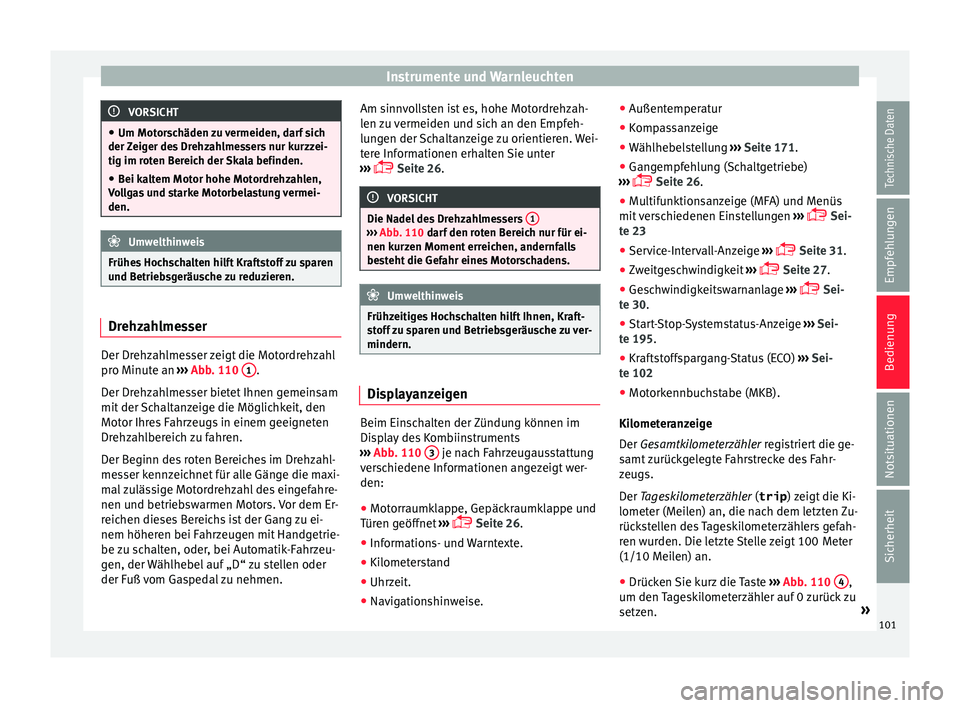

VORSICHT
● Um Motor s
chäden zu vermeiden, darf sich
der Zeiger des Drehzahlmessers nur kurzzei-
tig im roten Bereich der Skala befinden.
● Bei kaltem Motor hohe Motordrehzahlen,
Vol
lgas und starke Motorbelastung vermei-
den. Umwelthinweis
Frühes Hochschalten hilft Kraftstoff zu sparen
und B etrie

bsgeräusche zu reduzieren. Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
pr
o Minut
e an ›

›› Abb. 110 1 .
D er Dr
ehz
ahlmesser bietet Ihnen gemeinsam
mit der Schaltanzeige die Möglichkeit, den
Motor Ihres Fahrzeugs in einem geeigneten
Drehzahlbereich zu fahren.
Der Beginn des roten Bereiches im Drehzahl-
messer kennzeichnet für alle Gänge die maxi-
mal zulässige Motordrehzahl des eingefahre-
nen und betriebswarmen Motors. Vor dem Er-
reichen dieses Bereichs ist der Gang zu ei-
nem höheren bei Fahrzeugen mit Handgetrie-
be zu schalten, oder, bei Automatik-Fahrzeu-
gen, der Wählhebel auf „D“ zu stellen oder
der Fuß vom Gaspedal zu nehmen. Am sinnvollsten ist es, hohe Motordrehzah-
len z

u vermeiden und sich an den Empfeh-
lungen der Schaltanzeige zu orientieren. Wei-
tere Informationen erhalten Sie unter
›››  Seite 26. VORSICHT
Die Nadel des Drehzahlmessers 1 ›››
Abb. 110 darf den roten Bereich nur für ei-
nen k ur

zen Moment erreichen, andernfalls
besteht die Gefahr eines Motorschadens. Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraft-
st off

zu sparen und Betriebsgeräusche zu ver-
mindern. Displayanzeigen
Beim Einschalten der Zündung können im
Di
s
p

lay des Kombiinstruments
››› Abb. 110 3 je nach Fahrzeugausstattung
v er
s

chiedene Informationen angezeigt wer-
den:
● Motorraumklappe, Gepäckraumklappe und
Türen g
eöffnet ›››
 Seite 26.
● Informations- und Warntexte.
● Kilometerstand
● Uhrzeit.
● Navigationshinweise. ●
Außentemperat
ur
● Kompassanzeige
● Wählhebelstellung ›››
Seite 171.
● Gangempfehlung (Schaltgetriebe)
›››
 Seite 26.
● Multifunktionsanzeige (MFA) und Menüs
mit v
erschiedenen Einstellungen ›››
 Sei-
te 23
● Service-Intervall-Anzeige ›››

 Seite 31.
● Zweitgeschwindigkeit ›››

 Seite 27.
● Geschwindigkeitswarnanlage ›››

 Sei-
te 30.
● Start-Stop-Systemstatus-Anzeige ›››
Sei-
te 195.
● Kraftstoffspargang-Status (ECO) ›››
Sei-
te 102
● Motorkennbuchstabe (MKB).
Kilometer
anzeige
Der Gesamtkilometerzähler registriert die ge-
samt zurückgelegte Fahrstrecke des Fahr-
zeugs.
Der Tageskilometerzähler (trip ) zeigt die Ki-
lometer (Meilen) an, die nach dem letzten Zu-
rückstellen des Tageskilometerzählers gefah-
ren wurden. Die letzte Stelle zeigt 100 Meter
(1/10 Meilen) an.
● Drücken Sie kurz die Taste ›››
Abb. 110 4 ,
um den T
ag
eskilometerzähler auf 0 zurück zu
setzen. »
101
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
● Wenn
Sie die
Taste 4 drei Sekunden lang
g edrüc
kt
halten, wird der vorherige Wert an-
gezeigt.
Stunde
● Zum Einstellen der Uhrzeit die Taste
›››
Abb. 110 4 länger als 3 Sekunden ge-
drüc kt
h
alten, um die Anzeige für Stunden
oder Minuten auszuwählen.
● Zur weiteren Einstellung den oberen bzw.
unter
en Bereich der Taste 4 drücken. Zum
Sc hnel
l
durchlauf gedrückt halten.
● Erneut die Taste 4 drücken, um die Ein-
s t
el

lung der Uhrzeit abzuschließen.
Die Einstellung der Uhrzeit kann auch über
die Taste  und die Funktionstaste
Set
up des Systems Easy Connect erfolgen
››
›
Sei-
te 110.
Kompass
Bei eingeschalteter Zündung und eingeschal-
tetem Navigationssystem wird im Display des
Kombi-Instruments die aktuell gefahrene
Himmelsrichtung angezeigt.
Wählhebelstellung
Die eingelegte Wählhebelstellung wird so-
wohl seitlich am Wählhebel als auch im Dis-
play des Kombi-Instruments angezeigt. In
den Stellungen D und S sowie bei Tiptronic
wird im Display auch der jeweilige Gang dar-
gestellt. Schaltempfehlung (manuelle Schaltung)
Im Disp

lay des Kombi-Instruments wird wäh-
rend der Fahrt eine Empfehlung für die Wahl
eines Kraftstoff sparenden Gangs angezeigt
›››  Seite 26.
Zweitgeschwindigkeit (mph oder km/h)
Während der Fahrt kann zusätzlich zur Tacho-
meteranzeige die Geschwindigkeit in einer
anderen Maßeinheit (mph oder km/h) ange-
zeigt werden.
Bei Modellausführungen für Länder, in denen
die dauerhafte Anzeige der zweiten Ge-
schwindigkeit gesetzlich gefordert ist, kann
die Anzeige nicht deaktiviert werden.
Die Einstellung der Zweitgeschwindigkeitsan-
zeige ist über die Taste  und die Funkti-
on s
t

aste Setup des Systems Easy Connect
möglic h
›
›
› Seite 110.
Geschwindigkeitswarnung
Eine Überschreitung der eingestellten Ge-
schwindigkeit wird im Display des Kombi-In-
struments angezeigt. Das ist z.B. dann sinn-
voll, wenn Sie Winterreifen verwenden, die
nicht für die Höchstgeschwindigkeit des Fahr-
zeugs ausgelegt sind ›››
 Seite 30.
Die Einstellung der Geschwindigkeitswar-
nung ist über die Taste  und die Funkti-
on s
t

aste Setup des System Easy Connect
möglic h
›
›
› Seite 110. Betriebsanzeige des Start-Stopp
Im Disp

lay des Kombiinstruments werden In-
formationen über den aktuellen Status ange-
zeigt ››› Seite 195.
Kraftstoffspargang-Status (ECO)*
Je nach Ausstattung zeigt das Kombi-Instru-
ment während der Fahrt den Hinweis „ECO “
an, wenn sich das Fahrzeug in einem Status
mit geringem Kraftstoffverbrauch befindet.
Motorkennbuchstaben (MKB)
Die Taste ››› Abb. 110 4 länger als 15 Se-
k u
nden g

edrückt halten, um die Motorkenn-
buchstaben (MKB) des Fahrzeugs anzuzei-
gen. Dazu muss die Zündung ein- und der
Motor ausgeschaltet sein. ACHTUNG
Beachten Sie die Sicherheitshinweise ›››
in
Warn- oder K ontr
ollleuchten auf Seite 104. ACHTUNG
Straßen und Brücken können auch bei Außen-
temper at

uren oberhalb des Gefrierpunktes
vereist sein.
● Glatteis kann auch bei Außentemperaturen
oberha
lb von +4 °C (+39 °F) und ohne Anzei-
ge des „Eiskristall“-Symbols, auf der Fahr-
bahn vorhanden sein.
● Niemals nur auf die Außentemperaturanzei-
ge v
erlassen! 102
