2015 Seat Toledo Betriebsanleitung (in German)

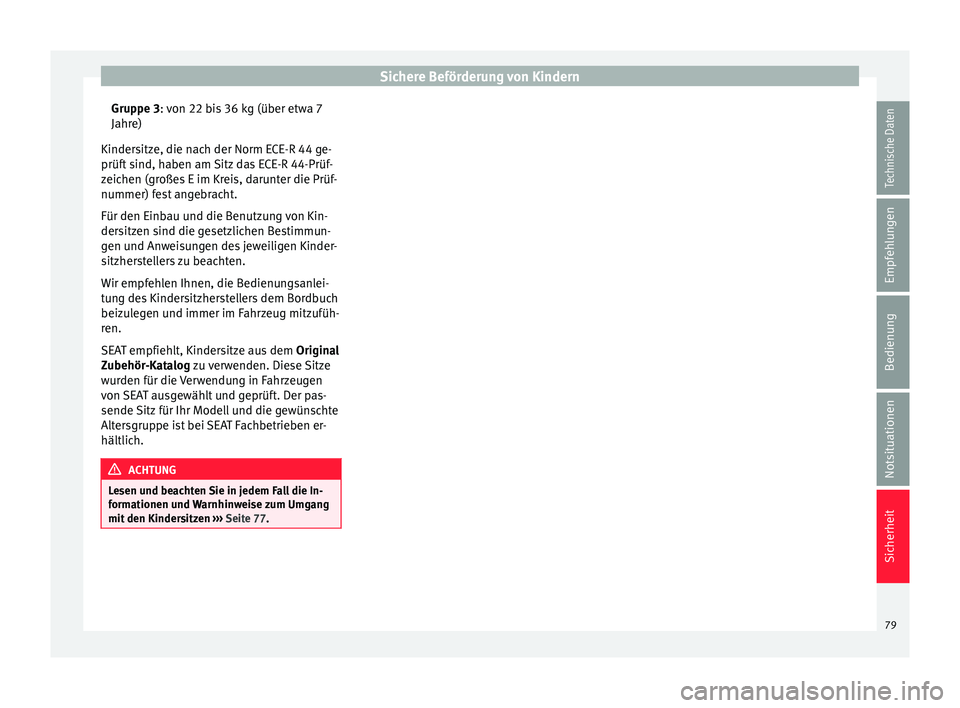

Sichere Beförderung von Kindern
Gruppe 3: von 22 bis 36 kg (über etwa 7
Jahr e)
Kinder
sitze, die nach der Norm ECE-R 44 ge-
prüft sind, haben am Sitz das ECE-R 44-Prüf-
zeichen (großes E im Kreis, darunter die Prüf-
nummer) fest angebracht.
Für den Einbau und die Benutzung von Kin-
dersitzen sind die gesetzlichen Bestimmun-
gen und Anweisungen des jeweiligen Kinder-
sitzherstellers zu beachten.
Wir empfehlen Ihnen, die Bedienungsanlei-
tung des Kindersitzherstellers dem Bordbuch
beizulegen und immer im Fahrzeug mitzufüh-
ren.
SEAT empfiehlt, Kindersitze aus dem Original
Zubehör-Katalog zu verwenden. Diese Sitze
wurden für die Verwendung in Fahrzeugen
von SEAT ausgewählt und geprüft. Der pas-
sende Sitz für Ihr Modell und die gewünschte
Altersgruppe ist bei SEAT Fachbetrieben er-
hältlich. ACHTUNG
Lesen und beachten Sie in jedem Fall die In-
form ationen u

nd Warnhinweise zum Umgang
mit den Kindersitzen ››› Seite 77. 79
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen
Notsituationen
Sel b
s
thilfe

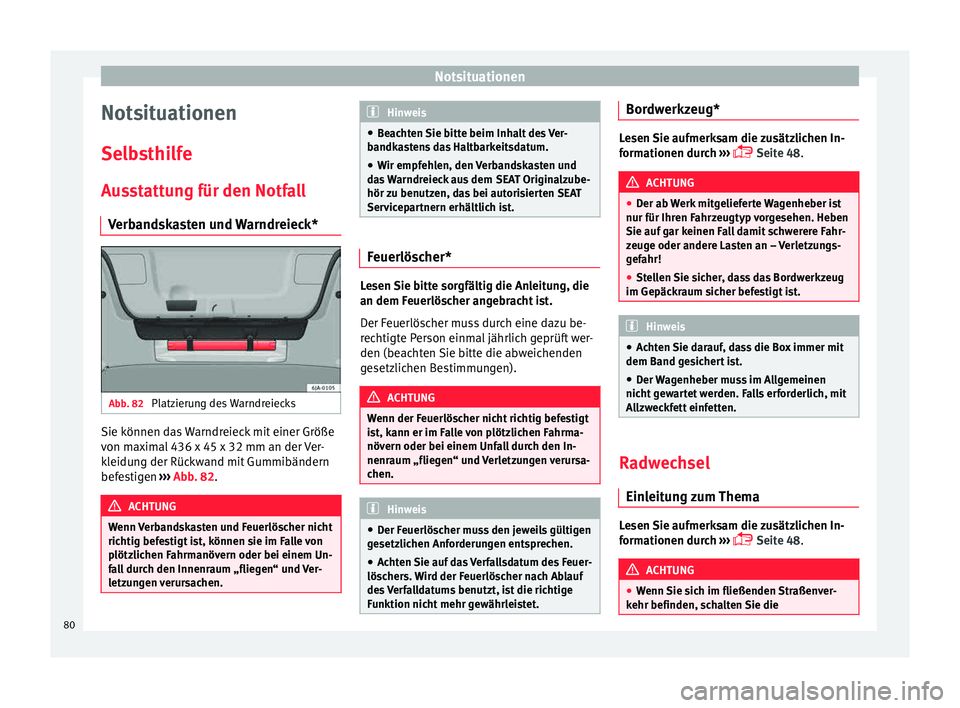

Ausstattung für den Notfall Verbandskasten und Warndreieck* Abb. 82
Platzierung des Warndreiecks Sie können das Warndreieck mit einer Größe
v
on m
ax

imal 436 x 45 x 32 mm an der Ver-
kleidung der Rückwand mit Gummibändern
befestigen ››› Abb. 82. ACHTUNG
Wenn Verbandskasten und Feuerlöscher nicht
richtig bef e

stigt ist, können sie im Falle von
plötzlichen Fahrmanövern oder bei einem Un-
fall durch den Innenraum „fliegen“ und Ver-
letzungen verursachen. Hinweis
● Be ac

hten Sie bitte beim Inhalt des Ver-
bandkastens das Haltbarkeitsdatum.
● Wir empfehlen, den Verbandskasten und
das
Warndreieck aus dem SEAT Originalzube-
hör zu benutzen, das bei autorisierten SEAT
Servicepartnern erhältlich ist. Feuerlöscher*
Lesen Sie bitte sorgfältig die Anleitung, die
an dem F
euerlös
c

her angebracht ist.
Der Feuerlöscher muss durch eine dazu be-
rechtigte Person einmal jährlich geprüft wer-
den (beachten Sie bitte die abweichenden
gesetzlichen Bestimmungen). ACHTUNG
Wenn der Feuerlöscher nicht richtig befestigt
is t, k

ann er im Falle von plötzlichen Fahrma-
növern oder bei einem Unfall durch den In-
nenraum „fliegen“ und Verletzungen verursa-
chen. Hinweis
● Der F euerlös

cher muss den jeweils gültigen
gesetzlichen Anforderungen entsprechen.
● Achten Sie auf das Verfallsdatum des Feuer-
löscher
s. Wird der Feuerlöscher nach Ablauf
des Verfalldatums benutzt, ist die richtige
Funktion nicht mehr gewährleistet. Bordwerkzeug*
Lesen Sie aufmerksam die zusätzlichen In-
form
ationen dur

ch ›››
 Seite 48
. ACHTUNG
● Der ab W

erk mitgelieferte Wagenheber ist
nur für Ihren Fahrzeugtyp vorgesehen. Heben
Sie auf gar keinen Fall damit schwerere Fahr-
zeuge oder andere Lasten an – Verletzungs-
gefahr!
● Stellen Sie sicher, dass das Bordwerkzeug
im Gepäckr
aum sicher befestigt ist. Hinweis
● Ac ht

en Sie darauf, dass die Box immer mit
dem Band gesichert ist.
● Der Wagenheber muss im Allgemeinen
nicht g
ewartet werden. Falls erforderlich, mit
Allzweckfett einfetten. Radwechsel
Ein l
eit

ung zum Thema Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 48. ACHTUNG
● Wenn Sie s

ich im fließenden Straßenver-

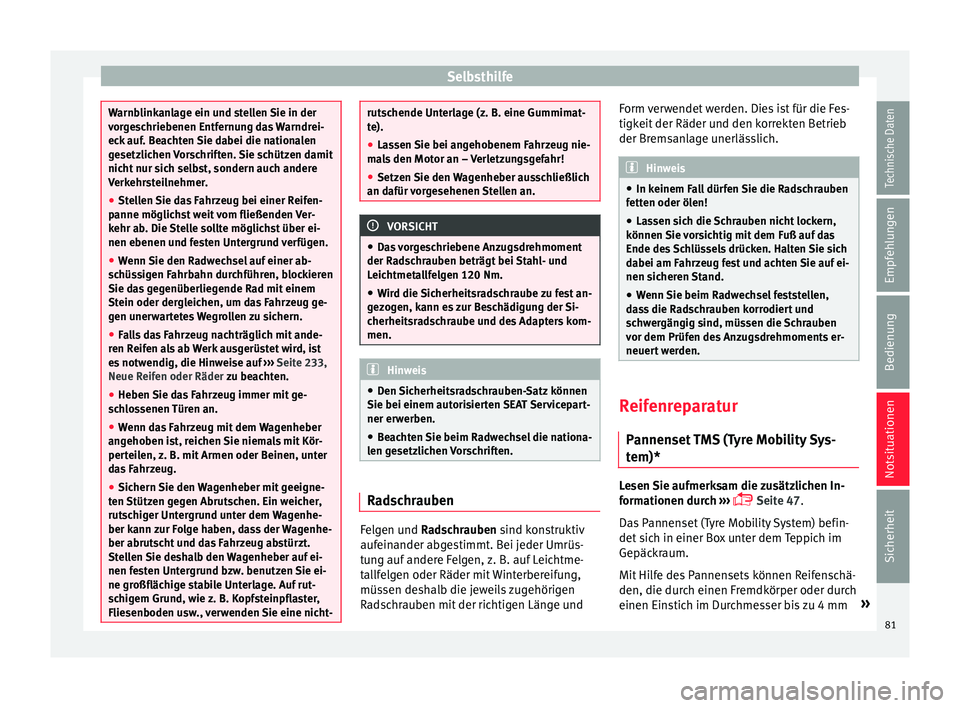

kehr befinden, schalten Sie die 80

Selbsthilfe
Warnblinkanlage ein und stellen Sie in der
vor
g
eschriebenen Entfernung das Warndrei-
eck auf. Beachten Sie dabei die nationalen
gesetzlichen Vorschriften. Sie schützen damit
nicht nur sich selbst, sondern auch andere
Verkehrsteilnehmer.
● Stellen Sie das Fahrzeug bei einer Reifen-
panne möglichs
t weit vom fließenden Ver-
kehr ab. Die Stelle sollte möglichst über ei-
nen ebenen und festen Untergrund verfügen.
● Wenn Sie den Radwechsel auf einer ab-
schüs
sigen Fahrbahn durchführen, blockieren
Sie das gegenüberliegende Rad mit einem
Stein oder dergleichen, um das Fahrzeug ge-
gen unerwartetes Wegrollen zu sichern.
● Falls das Fahrzeug nachträglich mit ande-
ren Reif
en als ab Werk ausgerüstet wird, ist
es notwendig, die Hinweise auf ››› Seite 233,
Neue Reifen oder Räder zu beachten.
● Heben Sie das Fahrzeug immer mit ge-
sch
lossenen Türen an.
● Wenn das Fahrzeug mit dem Wagenheber
angeho
ben ist, reichen Sie niemals mit Kör-
perteilen, z. B. mit Armen oder Beinen, unter
das Fahrzeug.
● Sichern Sie den Wagenheber mit geeigne-
ten Stütz
en gegen Abrutschen. Ein weicher,
rutschiger Untergrund unter dem Wagenhe-
ber kann zur Folge haben, dass der Wagenhe-
ber abrutscht und das Fahrzeug abstürzt.
Stellen Sie deshalb den Wagenheber auf ei-
nen festen Untergrund bzw. benutzen Sie ei-
ne großflächige stabile Unterlage. Auf rut-
schigem Grund, wie z. B. Kopfsteinpflaster,
Fliesenboden usw., verwenden Sie eine nicht- rutschende Unterlage (z. B. eine Gummimat-
te).
●
La s

sen Sie bei angehobenem Fahrzeug nie-
mal
s den Motor an – Verletzungsgefahr!
● Setzen Sie den Wagenheber ausschließlich
an dafür v
orgesehenen Stellen an. VORSICHT
● Da s

vorgeschriebene Anzugsdrehmoment
der Radschrauben beträgt bei Stahl- und
Leichtmetallfelgen 120 Nm.
● Wird die Sicherheitsradschraube zu fest an-
gezog
en, kann es zur Beschädigung der Si-
cherheitsradschraube und des Adapters kom-
men. Hinweis
● Den Sic

herheitsradschrauben-Satz können
Sie bei einem autorisierten SEAT Servicepart-
ner erwerben.
● Beachten Sie beim Radwechsel die nationa-
len ge
setzlichen Vorschriften. Radschrauben
Felgen und R
a
d
schrauben sind konstruktiv
aufeinander abgestimmt. Bei jeder Umrüs-
tung auf andere Felgen, z. B. auf Leichtme-
tallfelgen oder Räder mit Winterbereifung,
müssen deshalb die jeweils zugehörigen
Radschrauben mit der richtigen Länge und Form verwendet werden. Dies ist für die Fes-
tigkeit der Räder u

nd den korrekten Betrieb
der Bremsanlage unerlässlich. Hinweis
● In keinem F a

ll dürfen Sie die Radschrauben
fetten oder ölen!
● Lassen sich die Schrauben nicht lockern,
können Sie
vorsichtig mit dem Fuß auf das
Ende des Schlüssels drücken. Halten Sie sich
dabei am Fahrzeug fest und achten Sie auf ei-
nen sicheren Stand.
● Wenn Sie beim Radwechsel feststellen,
das
s die Radschrauben korrodiert und
schwergängig sind, müssen die Schrauben
vor dem Prüfen des Anzugsdrehmoments er-
neuert werden. Reifenreparatur
P annen
set

TMS (Tyre Mobility Sys-
tem)* Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 47.
Das Pannenset (Tyre Mobility System) befin-
det sich in einer Box unter dem Teppich im
Gepäckraum.
Mit Hilfe des Pannensets können Reifenschä-
den, die durch einen Fremdkörper oder durch
einen Einstich im Durchmesser bis zu 4 mm »
81
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

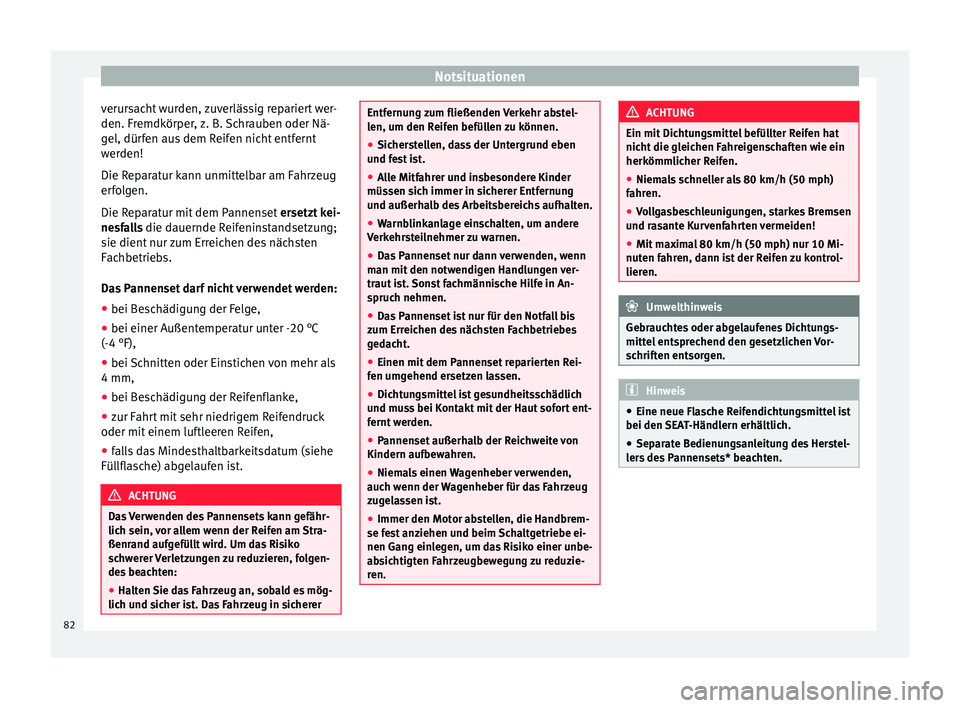

verursacht wurden, zuverlässig repariert wer-
den. Fr emdk
örper
, z. B. Schrauben oder Nä-
gel, dürfen aus dem Reifen nicht entfernt
werden!
Die Reparatur kann unmittelbar am Fahrzeug
erfolgen.
Die Reparatur mit dem Pannenset ersetzt kei-
nesfalls die dauernde Reifeninstandsetzung;
sie dient nur zum Erreichen des nächsten
Fachbetriebs.
Das Pannenset darf nicht verwendet werden:
● bei Beschädigung der Felge,
● bei einer Außentemperatur unter -20 °C
(-4 °F),
● bei Schnitten oder Einstichen von mehr als
4 mm,
● bei Beschädigung der Reifenflanke,
● zur Fahrt mit sehr niedrigem Reifendruck
oder mit einem luftl
eeren Reifen,
● falls das Mindesthaltbarkeitsdatum (siehe
Füllfla
sche) abgelaufen ist. ACHTUNG
Das Verwenden des Pannensets kann gefähr-
lich sein, v

or allem wenn der Reifen am Stra-
ßenrand aufgefüllt wird. Um das Risiko
schwerer Verletzungen zu reduzieren, folgen-
des beachten:
● Halten Sie das Fahrzeug an, sobald es mög-
lich und s
icher ist. Das Fahrzeug in sicherer Entfernung zum fließenden Verkehr abstel-
len, um den R
eif

en befüllen zu können.
● Sicherstellen, dass der Untergrund eben
und fe
st ist.
● Alle Mitfahrer und insbesondere Kinder
müssen sic
h immer in sicherer Entfernung
und außerhalb des Arbeitsbereichs aufhalten.
● Warnblinkanlage einschalten, um andere
Verkehr
steilnehmer zu warnen.
● Das Pannenset nur dann verwenden, wenn
man mit den notw
endigen Handlungen ver-
traut ist. Sonst fachmännische Hilfe in An-
spruch nehmen.
● Das Pannenset ist nur für den Notfall bis
zum Erreic
hen des nächsten Fachbetriebes
gedacht.
● Einen mit dem Pannenset reparierten Rei-
fen umg
ehend ersetzen lassen.
● Dichtungsmittel ist gesundheitsschädlich
und mus
s bei Kontakt mit der Haut sofort ent-
fernt werden.
● Pannenset außerhalb der Reichweite von
Kindern aufbewahren.
● Niem

als einen Wagenheber verwenden,
auch wenn der
Wagenheber für das Fahrzeug
zugelassen ist.
● Immer den Motor abstellen, die Handbrem-
se fes
t anziehen und beim Schaltgetriebe ei-
nen Gang einlegen, um das Risiko einer unbe-
absichtigten Fahrzeugbewegung zu reduzie-
ren. ACHTUNG
Ein mit Dichtungsmittel befüllter Reifen hat
nicht die gl

eichen Fahreigenschaften wie ein
herkömmlicher Reifen.
● Niemals schneller als 80 km/h (50 mph)
fahren.
● V

ollgasbeschleunigungen, starkes Bremsen
und ra
sante Kurvenfahrten vermeiden!
● Mit maximal 80 km/h (50 mph) nur 10 Mi-
nuten fahr
en, dann ist der Reifen zu kontrol-
lieren. Umwelthinweis
Gebrauchtes oder abgelaufenes Dichtungs-
mittel ent

sprechend den gesetzlichen Vor-
schriften entsorgen. Hinweis
● Eine neue Fla s

che Reifendichtungsmittel ist
bei den SEAT-Händlern erhältlich.
● Separate Bedienungsanleitung des Herstel-
lers
des Pannensets* beachten. 82

Selbsthilfe

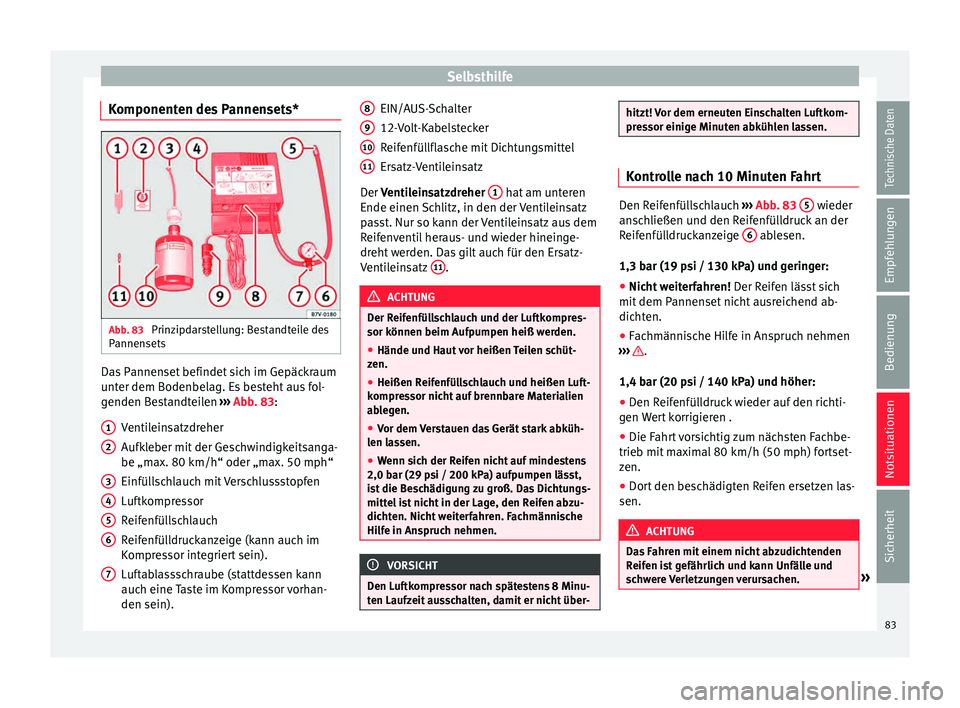

Komponenten des Pannensets* Abb. 83
Prinzipdarstellung: Bestandteile des
P annen
sets Das Pannenset befindet sich im Gepäckraum
u
nt
er dem Bodenbel
ag. Es besteht aus fol-
genden Bestandteilen ››› Abb. 83:
Ventileinsatzdreher
Aufkleber mit der Geschwindigkeitsanga-
be „max. 80 km/h“ oder „max. 50 mph“
Einfüllschlauch mit Verschlussstopfen
Luftkompressor
Reifenfüllschlauch
Reifenfülldruckanzeige (kann auch im
Kompressor integriert sein).
Luftablassschraube (stattdessen kann
auch eine Taste im Kompressor vorhan-
den sein).
1 2
3
4
5
6
7 EIN/AUS-Schalter
12-
V
o

lt-Kabelstecker
Reifenfüllflasche mit Dichtungsmittel
Ersatz-Ventileinsatz
Der Ventileinsatzdreher 1 hat am unteren
Ende einen Sc
h

litz, in den der Ventileinsatz
passt. Nur so kann der Ventileinsatz aus dem
Reifenventil heraus- und wieder hineinge-
dreht werden. Das gilt auch für den Ersatz-
Ventileinsatz 11 .
ACHTUNG
Der Reifenfüllschlauch und der Luftkompres-
sor können beim Aufp umpen heiß w

erden.
● Hände und Haut vor heißen Teilen schüt-
zen.
● Heißen Reif

enfüllschlauch und heißen Luft-
kompre
ssor nicht auf brennbare Materialien
ablegen.
● Vor dem Verstauen das Gerät stark abküh-
len la
ssen.
● Wenn sich der Reifen nicht auf mindestens
2,0 bar (29 ps
i / 200 kPa) aufpumpen lässt,
ist die Beschädigung zu groß. Das Dichtungs-
mittel ist nicht in der Lage, den Reifen abzu-
dichten. Nicht weiterfahren. Fachmännische
Hilfe in Anspruch nehmen. VORSICHT
Den Luftkompressor nach spätestens 8 Minu-
ten Laufz eit

ausschalten, damit er nicht über- 8
9
10
11 hitzt! Vor dem erneuten Einschalten Luftkom-
pre
s

sor einige Minuten abkühlen lassen. Kontrolle nach 10 Minuten Fahrt
Den Reifenfüllschlauch
›››
Abb. 83 5 wieder
ans c
hließen und den Reifenfülldruck an der
Reifenfülldruckanzeige 6 ablesen.
1,3 bar (19 p s

i / 130 kPa) und geringer:
● Nicht weiterfahren! Der Reif
en lässt sich
mit dem Pannenset nicht ausreichend ab-
dichten.
● Fachmännische Hilfe in Anspruch nehmen
›››
.
1,4 b ar (20 p
s
i / 140 kPa) und höher:
● Den Reifenfülldruck wieder auf den richti-
gen W
ert korrigieren .
● Die Fahrt vorsichtig zum nächsten Fachbe-
trieb mit m
aximal 80 km/h (50 mph) fortset-
zen.
● Dort den beschädigten Reifen ersetzen las-
sen. ACHTUNG
Das Fahren mit einem nicht abzudichtenden
Reif en i

st gefährlich und kann Unfälle und
schwere Verletzungen verursachen. » 83
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen
●
Nicht w
eiterfahren, wenn der Reifenfüll-
druck 1,3 bar (19 psi / 130 kPa) und geringer
ist.

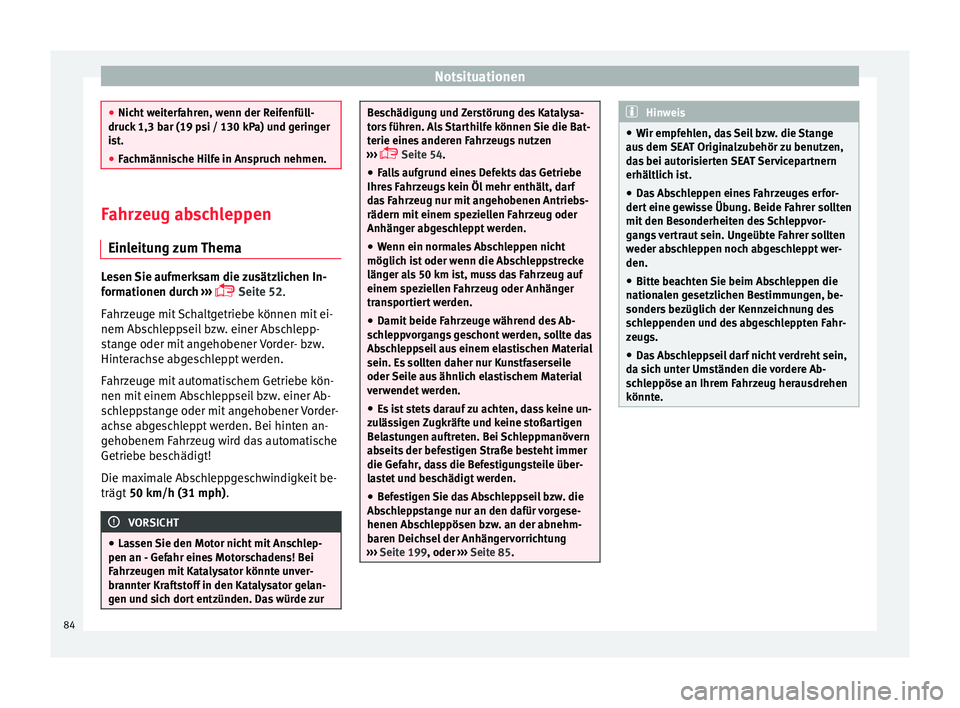

● Fachmännische Hilfe in Anspruch nehmen. Fahrzeug abschleppen
Einl eit

ung zum Thema Lesen Sie aufmerksam die zusätzlichen In-
form
ationen dur

ch ›››
 Seite 52.
Fahrzeuge mit Schaltgetriebe können mit ei-
nem Abschleppseil bzw. einer Abschlepp-
stange oder mit angehobener Vorder- bzw.
Hinterachse abgeschleppt werden.
Fahrzeuge mit automatischem Getriebe kön-
nen mit einem Abschleppseil bzw. einer Ab-
schleppstange oder mit angehobener Vorder-
achse abgeschleppt werden. Bei hinten an-
gehobenem Fahrzeug wird das automatische
Getriebe beschädigt!
Die maximale Abschleppgeschwindigkeit be-
trägt 50 km/h (31 mph). VORSICHT
● Las sen

Sie den Motor nicht mit Anschlep-
pen an - Gefahr eines Motorschadens! Bei
Fahrzeugen mit Katalysator könnte unver-
brannter Kraftstoff in den Katalysator gelan-
gen und sich dort entzünden. Das würde zur Beschädigung und Zerstörung des Katalysa-
tor
s

führen. Als Starthilfe können Sie die Bat-
terie eines anderen Fahrzeugs nutzen
›››  Seite 54.
● Falls aufgrund eines Defekts das Getriebe
Ihres
Fahrzeugs kein Öl mehr enthält, darf
das Fahrzeug nur mit angehobenen Antriebs-
rädern mit einem speziellen Fahrzeug oder
Anhänger abgeschleppt werden.
● Wenn ein normales Abschleppen nicht
möglich is
t oder wenn die Abschleppstrecke
länger als 50 km ist, muss das Fahrzeug auf
einem speziellen Fahrzeug oder Anhänger
transportiert werden.
● Damit beide Fahrzeuge während des Ab-
sch
leppvorgangs geschont werden, sollte das
Abschleppseil aus einem elastischen Material
sein. Es sollten daher nur Kunstfaserseile
oder Seile aus ähnlich elastischem Material
verwendet werden.
● Es ist stets darauf zu achten, dass keine un-
zuläs
sigen Zugkräfte und keine stoßartigen
Belastungen auftreten. Bei Schleppmanövern
abseits der befestigen Straße besteht immer
die Gefahr, dass die Befestigungsteile über-
lastet und beschädigt werden.
● Befestigen Sie das Abschleppseil bzw. die
Absc
hleppstange nur an den dafür vorgese-
henen Abschleppösen bzw. an der abnehm-
baren Deichsel der Anhängervorrichtung
››› Seite 199, oder ››› Seite 85. Hinweis
● Wir empf eh

len, das Seil bzw. die Stange
aus dem SEAT Originalzubehör zu benutzen,
das bei autorisierten SEAT Servicepartnern
erhältlich ist.
● Das Abschleppen eines Fahrzeuges erfor-
dert eine g
ewisse Übung. Beide Fahrer sollten
mit den Besonderheiten des Schleppvor-
gangs vertraut sein. Ungeübte Fahrer sollten
weder abschleppen noch abgeschleppt wer-
den.
● Bitte beachten Sie beim Abschleppen die
nationa
len gesetzlichen Bestimmungen, be-
sonders bezüglich der Kennzeichnung des
schleppenden und des abgeschleppten Fahr-
zeugs.
● Das Abschleppseil darf nicht verdreht sein,
da sic
h unter Umständen die vordere Ab-
schleppöse an Ihrem Fahrzeug herausdrehen
könnte. 84

Sicherungen und Glühlampen

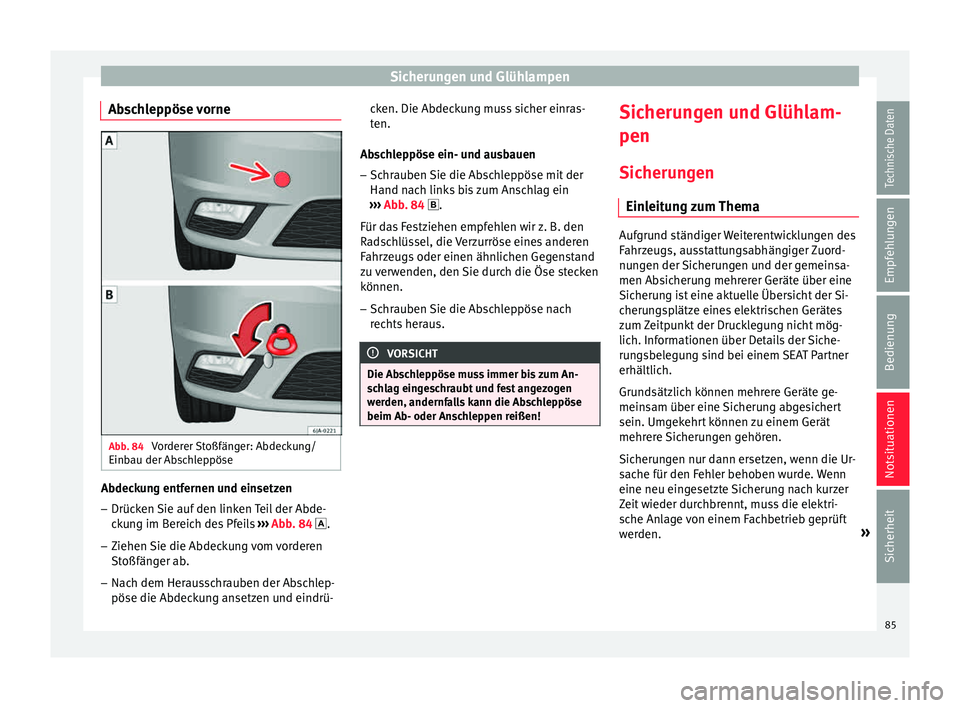

Abschleppöse vorne Abb. 84
Vorderer Stoßfänger: Abdeckung/
Einb au der Ab
s
chleppöse Abdeckung entfernen und einsetzen
–
Drücken Sie auf den linken Teil der Abde-
ck
u

ng im Bereich des Pfeils ››› Abb. 84  .
– Ziehen Sie die Abdeckung vom vorderen
Stoßfäng

er ab.
– Nach dem Herausschrauben der Abschlep-
pöse die Abdecku

ng ansetzen und eindrü- cken. Die Abdeckung muss sicher einras-
ten.
Abs

chleppöse ein- und ausbauen
– Schrauben Sie die Abschleppöse mit der
Hand nach link

s bis zum Anschlag ein
››› Abb. 84 .
Für das Festziehen empfehlen wir z. B. den
Radschlüssel, die Verzurröse eines anderen
Fahrzeugs oder einen ähnlichen Gegenstand
zu verwenden, den Sie durch die Öse stecken
können.
– Schrauben Sie die Abschleppöse nach
rechts

heraus. VORSICHT
Die Abschleppöse muss immer bis zum An-
sc h

lag eingeschraubt und fest angezogen
werden, andernfalls kann die Abschleppöse
beim Ab- oder Anschleppen reißen! Sicherungen und Glühlam-
pen
Sic heru
n

gen
Einleitung zum Thema Aufgrund ständiger Weiterentwicklungen des
Fahr
z

eugs, ausstattungsabhängiger Zuord-
nungen der Sicherungen und der gemeinsa-
men Absicherung mehrerer Geräte über eine
Sicherung ist eine aktuelle Übersicht der Si-
cherungsplätze eines elektrischen Gerätes
zum Zeitpunkt der Drucklegung nicht mög-
lich. Informationen über Details der Siche-
rungsbelegung sind bei einem SEAT Partner
erhältlich.
Grundsätzlich können mehrere Geräte ge-
meinsam über eine Sicherung abgesichert
sein. Umgekehrt können zu einem Gerät
mehrere Sicherungen gehören.
Sicherungen nur dann ersetzen, wenn die Ur-
sache für den Fehler behoben wurde. Wenn
eine neu eingesetzte Sicherung nach kurzer
Zeit wieder durchbrennt, muss die elektri-
sche Anlage von einem Fachbetrieb geprüft
werden. »
85
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

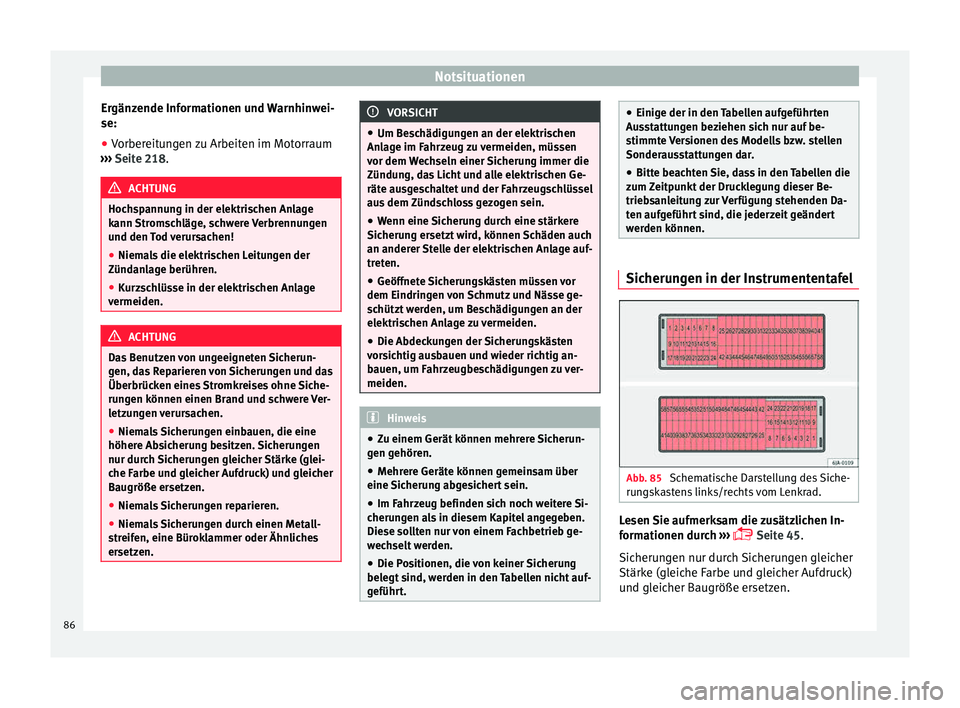

Ergänzende Informationen und Warnhinwei-
se:
● Vorbereitungen zu Arbeiten im Motorraum
› ›
›
Seite 218. ACHTUNG
Hochspannung in der elektrischen Anlage
kann Str

omschläge, schwere Verbrennungen
und den Tod verursachen!
● Niemals die elektrischen Leitungen der
Zündanl
age berühren.
● Kurzschlüsse in der elektrischen Anlage
vermeiden. ACHTUNG
Das Benutzen von ungeeigneten Sicherun-
gen, d a

s Reparieren von Sicherungen und das
Überbrücken eines Stromkreises ohne Siche-
rungen können einen Brand und schwere Ver-
letzungen verursachen.
● Niemals Sicherungen einbauen, die eine
höhere Abs
icherung besitzen. Sicherungen
nur durch Sicherungen gleicher Stärke (glei-
che Farbe und gleicher Aufdruck) und gleicher
Baugröße ersetzen.
● Niemals Sicherungen reparieren.
● Niemals Sicherungen durch einen Metall-
streif
en, eine Büroklammer oder Ähnliches
ersetzen. VORSICHT
● Um Be s

chädigungen an der elektrischen
Anlage im Fahrzeug zu vermeiden, müssen
vor dem Wechseln einer Sicherung immer die
Zündung, das Licht und alle elektrischen Ge-
räte ausgeschaltet und der Fahrzeugschlüssel
aus dem Zündschloss gezogen sein.
● Wenn eine Sicherung durch eine stärkere
Sicherun
g ersetzt wird, können Schäden auch
an anderer Stelle der elektrischen Anlage auf-
treten.
● Geöffnete Sicherungskästen müssen vor
dem Eindringen
von Schmutz und Nässe ge-
schützt werden, um Beschädigungen an der
elektrischen Anlage zu vermeiden.
● Die Abdeckungen der Sicherungskästen
vors
ichtig ausbauen und wieder richtig an-
bauen, um Fahrzeugbeschädigungen zu ver-
meiden. Hinweis
● Zu einem Gerät k

önnen mehrere Sicherun-
gen gehören.
● Mehrere Geräte können gemeinsam über
eine Sicheru
ng abgesichert sein.
● Im Fahrzeug befinden sich noch weitere Si-
cherun
gen als in diesem Kapitel angegeben.
Diese sollten nur von einem Fachbetrieb ge-
wechselt werden.
● Die Positionen, die von keiner Sicherung
beleg
t sind, werden in den Tabellen nicht auf-
geführt. ●
Einige der in den T

abellen aufgeführten
Ausstattungen beziehen sich nur auf be-
stimmte Versionen des Modells bzw. stellen
Sonderausstattungen dar.
● Bitte beachten Sie, dass in den Tabellen die
zum Z
eitpunkt der Drucklegung dieser Be-
triebsanleitung zur Verfügung stehenden Da-
ten aufgeführt sind, die jederzeit geändert
werden können. Sicherungen in der Instrumententafel
Abb. 85
Schematische Darstellung des Siche-
ru n
g

skastens links/rechts vom Lenkrad. Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 45.
Sicherungen nur durch Sicherungen gleicher
Stärke (gleiche Farbe und gleicher Aufdruck)
und gleicher Baugröße ersetzen.
86
