UPOZORNĚNÍ
Pokud je chod kompresoru pomalý
nebo pokud je kompresor horký,
znamená to, že došlo k jeho přehřátí.
V takovém případě okamžitě kompresor
vypněte a nechejte jej vypnutý po dobu
alespoň 30 minut.
POZNÁMKA
•Správné hodnoty tlaku
v pneumatikách najdete na štítku
upevněném na rámu dveří řidiče.
•Nepoužívejte kompresor déle než 10
minut. Dlouhodobé použití
kompresoru může způsobit jeho
poškození.
•Pokud se pneumatika nenafukuje,
není její oprava pravděpodobně
možná. Pokud během huštění
nedosáhne pneumatika předepsaného
tlaku do 10 minut, míra jejího
poškození je pravděpodobně příliš
vysoká.
Pokud taková situace nastane, není
možné opravnou sadu pneumatiky pro
stav nouze použít. Kontaktujte
kvalifikovaného opravce,
doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.
•Pokud by došlo k přehuštění
pneumatiky, uvolněte šroubový
uzávěr na kompresoru a nějaký
vzduch vypusťte.
18. Jakmile bude pneumatika nahuštěna na
správný tlak, vypněte kompresor a
odpojte hadici kompresoru od ventilku
pneumatiky.
19. Nasaďte čepičku ventilku na
pneumatiku.
20. Uložte opravnou sadu pneumatiky pro
stav nouze do zavazadlového prostoru a
pokračujte v jízdě.
UPOZORNĚNÍ
•Opatrně zajeďte ke kvalifikovanému
opravci, doporučujeme obrátit se na
autorizovaného opravce vozů Mazda
a udržujte rychlost vozidla pod 80
km/h.
•Pokud byste jeli rychlostí 80 km/h
nebo vyšší, mohlo by vozidlo začít
vibrovat.
POZNÁMKA
(Se systémem monitorování tlaku
v pneumatikách)
Pokud není pneumatika řádně
nahuštěná, rozsvítí se varovná kontrolka
systému monitorování tlaku
v pneumatikách.
21. Po 10 minutách jízdy nebo po ujetí
vzdálenosti 5 km zkontrolujte tlak
v pneumatice tlakoměrem, který je
součástí kompresoru. Pokud tlak
v pneumatice klesl pod správnou
hodnotu, dohustěte pneumatiku na
správný tlak postupem uvedeným od
kroku 16.
Pokud vzniknou potíže
Defekt pneumatiky
7-15

UPOZORNĚNÍ
•Pokud tlak v pneumatice poklesne
pod 130 kPa, není možné opravu
uskutečnit pomocí opravné sady.
Odstavte vozidlo na rovném povrchu
mimo veřejnou komunikaci a
kontaktujte odborného opravce,
doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.
•Pokud zůstává tlak v pneumatikách
nízký i po opakování kroků 15 až 21,
zaparkujte s vozidlem na rovném
povrchu mimo provoz a obraťte se na
kvalifikovaného opravce,
doporučujeme obrátit se na
autorizovaného opravce Mazda.
POZNÁMKA
Pokud kontrolujete tlak v pneumatice
tlakoměrem, který je součástí
kompresoru, ujistěte se, zda je spínač
kompresoru vypnut.
22. Pokud tlak v pneumatice neklesá,
pneumatika je opravena. Jeďte opatrně
k nejbližšímu odbornému opravci,
doporučujeme obrátit se na
autorizovaného opravce vozů Mazda,
kde Vám bude pneumatika vyměněna.
UPOZORNĚNÍ
•Pneumatiku, která byla nouzově
opravena pomocí těsnicího tmelu,
není možné používat opakovaně.
Společnost Mazda doporučuje
provést výměnu této pneumatiky za
novou.
•Pneumatika může být použita
opakovaně, pouze pokud je z ní
odstraněn veškerý těsnicí tmel a
pokud byla pečlivě zkontrolována.
Avšak ventilek pneumatiky nahraďte
novým.
tKontrola sady pro nouzovou opravu
pneumatiky při defektu
Kontrolu sady pro nouzovou opravu
pneumatiky provádějte pravidelně.
•Zkontrolujte dobu použitelnosti
těsnicího tmelu.
•Zkontrolujte funkci kompresoru.
POZNÁMKA
Těsnicí tmel má stanovenou dobu
použitelnosti. Zkontrolujte dobu
použitelnosti vyznačenou na štítku
láhve, a pokud již vypršela, tmel
nepoužívejte. Těsnicí tmel si nechejte
u autorizovaného opravce společnosti
Mazda vyměnit dříve, než uplyne jeho
doba použitelnosti.
Pokud vzniknou potíže
Defekt pneumatiky
7-16

Výměna pneumatiky
s defektem (za náhradní
kolo)
POZNÁMKA
Pokud v průběhu jízdy nastane některá
z následujících situací, může to
znamenat defekt pneumatiky.
•Řízení je obtížnější než obvykle.
•Vozidlo začne nadměrně vibrovat.
•Vozidlo táhne v jednom směru.
Pokud zjistíte, že došlo k poškození
pneumatiky, pomalu zajeďte na rovnou
plochu stranou silničního provozu a
proveďte její výměnu.
Zastavení uprostřed provozu nebo na okraji
rušné silnice je nebezpečné.
VAROVÁNÍ
Dodržujte důsledně pokyny pro
výměnu kola:
Výměna kola může být nebezpečná,
pokud se neprovádí správně. Vozidlo
může sklouznout ze zvedáku a
někoho vážně zranit.
Nikdo nesmí pokládat žádnou část
svého těla pod vozidlo, když je
podepřené zvedákem.
Nikdy nedovolte, aby někdo zůstal
sedět ve vozidle podepřeném
zvedákem:
Je nebezpečné, když někdo zůstane
ve voze podepřeném pouze
zvedákem. Pasažér by mohl způsobit
sklouznutí vozidla se zvedáku, což
by mohlo vést k závažnému
poranění.
POZNÁMKA
Před použitím zvedáku se ujistěte, že je
řádně promazaný.
1. Zaparkujte na rovné ploše mimo
dopravní provoz a pevně zatáhněte
parkovací brzdu.
2. U vozu s automatickou převodovkou
přesuňte páku voliče do polohy pro
parkování (P), u vozu s manuální
převodovkou zařaďte zpátečku (R)
nebo jedničku (1) a vypněte motor.
3. Zapněte varovné blikače vozidla.
4. Zajistěte, aby všichni cestující
vystoupili z vozidla a zajistěte, aby se
zdržovali v dostatečné vzdálenosti od
vozidla i provozu.
5. Vyjměte zvedák, nářadí a náhradní
kolo (strana 7-3).
Pokud vzniknou potíže
Defekt pneumatiky
7-17

6. Zablokujte kolo, které leží úhlopříčně
proti kolu s poškozenou pneumatikou.
Při zajišťování kola umístěte klín před i
za kolo.
POZNÁMKA
Při zakládání kol použijte kámen nebo
špalek dřeva dostatečně velký, aby
udržel pneumatiku na místě.
ttDemontáž kola s poškozenou
pneumatikou
1. Je-li Vaše vozidlo vybaveno
ozdobnými kryty kol, musíte kryt
vypáčit zkoseným koncem rukojeti
zvedáku.

POZNÁMKA
Plochý konec klíče na matice kol pevně
zasuňte mezi disk kola a kryt.
V opačném případě bude demontáž
obtížná.
UPOZORNĚNÍ
Při montáži nastavte zářez ozdobného
krytu přesně k ventilku kola.

Zářez
Ventilek
pneumatiky
Pokud by zářez ozdobného krytu nebyl
v přesném zákrytu s ventilkem kola,
mohlo by dojít k jeho poškození.
Pokud vzniknou potíže
Defekt pneumatiky
7-18

2. Otáčením klíče na matice kol povolte
všechny matice o jednu otáčku proti
směru hodinových ručiček, ale matice
nevyjímejte, dokud kola nezvednete ze
země.

3. Položte zvedák na zem.
4. Otáčejte šroubem zvedáku ve směru
naznačeném na obrázku a nastavte
hlavu zvedáku tak, aby byla blízko
opěrnému bodu.

Hlava zvedáku
5. Zvedák umístěte pod opěrný bod, který
je nejbližší k vyměňované pneumatice,
hlava zvedáku musí být přímo pod
opěrným bodem.

Opěrný bod
6. Pokračujte ve zvedání hlavy zvedáku
otáčením šroubu rukou, dokud hlava
zvedáku nezapadne do opěrného místa.

Podložní klíny
Opěrný bod
Pokud vzniknou potíže
Defekt pneumatiky
7-19

VAROVÁNÍ
Používejte pouze přední a zadní
opěrné body doporučené v tomto
návodu:
Snaha o umístění zvedáku na jiné
místo než pod opěrné body
stanovené v tomto návodu může být
nebezpečná. Vozidlo by mohlo
sklouznout ze zvedáku a někoho
těžce zranit, nebo dokonce usmrtit.
Proto pro zvedání vozu používejte
pouze přední nebo zadní opěrné
body doporučené v tomto návodě.
Nezvedejte vozidlo na jiném místě
než v určených opěrných bodech a
nepokládejte žádné předměty na
zvedák nebo pod něj:
Zvedání vozidla na jiném místě než
na určeném opěrném bodě nebo
pokládání předmětů na zvedák či
pod zvedák je nebezpečné, protože
by to mohlo způsobit deformaci
karoserie nebo by vozidlo mohlo
sklouznout ze zvedáku a mohlo by
dojít k nehodě.
Používejte pouze zvedák dodávaný
s Vaším vozem Mazda:
Použití zvedáku, který není určen
pro Váš vůz Mazda, je nebezpečné.
Vozidlo může sklouznout ze zvedáku
a někoho vážně zranit.
Pod zvedák nikdy nepodkládejte
žádné předměty:
Zvedání vozu zvedákem podloženým
jiným předmětem je nebezpečné.
Zvedák by mohl sklouznout a někdo
by mohl být zraněn buďto zvedákem
nebo padajícím vozidlem.
7. Nasaďte rukojeť zvedáku a upevněte
klíč na kola na zvedák.

8. Otáčejte rukojetí zvedáku po směru
hodinových ručiček a zvedněte vozidlo
tak vysoko, abyste mohli nasadit kolo.
Před demontováním matic z kola se
ujistěte, zda je Váš vůz Mazda dobře
zajištěn ve své poloze a zda nemůže
sklouznout ze zvedáku nebo se dát do
pohybu.

Pokud vzniknou potíže
Defekt pneumatiky
7-20

VAROVÁNÍ
Nezvedejte vozidlo výše, než je
nezbytně nutné:
Zvedání vozidla výše, než je nutné,
je nebezpečné, protože by mohlo
dojít k destabilizaci vozidla a
následně k nehodě.
Nestartujte motor vozu ani netřeste
s vozidlem, když je zvednuté na
zvedáku:
Startování motoru nebo třesení
s vozidlem, když je zvednuté na
zvedáku, je nebezpečné, protože by
mohlo způsobit sklouznutí vozidla ze
zvedáku a následně nehodu.
Nikdy nelezte pod vozidlo, když je
zvednuté na zvedáku:
Je nebezpečné lézt pod vozidlo, když
je zvednuté na zvedáku, protože by
mohlo dojít k usmrcení nebo
vážnému zranění, pokud by vozidlo
sklouzlo ze zvedáku.
9. Odšroubujte matice kol jejich otáčením
proti směru hodinových ručiček, potom
sejměte kolo a středový kryt.
tMontáž náhradního kola
1. Pomocí hadru odstraňte veškeré bláto a
nečistoty z dosedacích ploch kola i
náboje, včetně jeho šroubů.

VAROVÁNÍ
Ujistěte se, zda jsou instalační
plochy kola, náboje a matic kol
čisté, než vyměníte pneumatiku:
Bylo by nebezpečné, kdybyste při
výměně nebo záměně kola
neodstranili bláto a nečistoty
z montážních ploch kola, náboje a
šroubů náboje. Matice kol by se
mohly během jízdy uvolnit, kolo by
mohlo odletět a výsledkem by byla
vážná nehoda.
2. Nasaďte náhradní kolo.
Pokud vzniknou potíže
Defekt pneumatiky
7-21

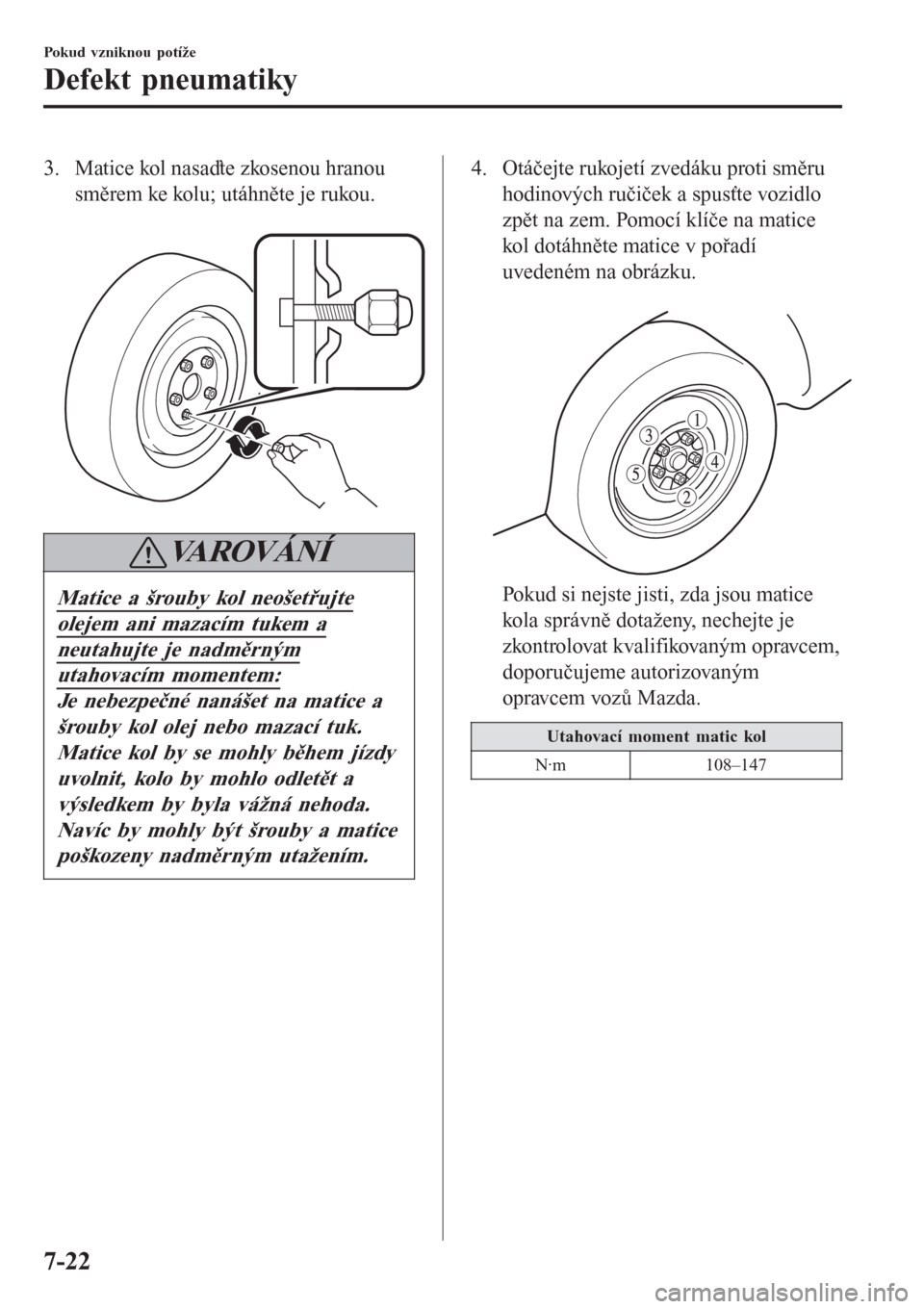

3. Matice kol nasaďte zkosenou hranou
směrem ke kolu; utáhněte je rukou.

VAROVÁNÍ
Matice a šrouby kol neošetřujte
olejem ani mazacím tukem a
neutahujte je nadměrným
utahovacím momentem:
Je nebezpečné nanášet na matice a
šrouby kol olej nebo mazací tuk.
Matice kol by se mohly během jízdy
uvolnit, kolo by mohlo odletět a
výsledkem by byla vážná nehoda.
Navíc by mohly být šrouby a matice
poškozeny nadměrným utažením.
4. Otáčejte rukojetí zvedáku proti směru
hodinových ručiček a spusťte vozidlo
zpět na zem. Pomocí klíče na matice
kol dotáhněte matice v pořadí
uvedeném na obrázku.

Pokud si nejste jisti, zda jsou matice
kola správně dotaženy, nechejte je
zkontrolovat kvalifikovaným opravcem,
doporučujeme autorizovaným
opravcem vozů Mazda.
Utahovací moment matic kol
N·m 108–147
Pokud vzniknou potíže
Defekt pneumatiky
7-22
