2015 MAZDA MODEL CX-3 Návod k obsluze (in Czech)

Umístění antén:
: přední pravá strana střechy
: přední levá strana střechy
: střed střechy
: obě strany zadních
výklopných dveří
Frekvenční pásmo (MHz)Maximální vyzařovaný výkon (W)Umístění antény
50 – 54 50
68 – 87,5 50
142 – 176 50
380 – 470 50
806 – 940 10
1 200 – 1 300 10
1 710 – 1 885 10
1 885 – 2 025 10
2 400 – 2 500
0,01*1V kabině*1
*1 Pouze pro Bluetooth®
POZNÁMKA
Po instalaci vysílače v pásmu rádiových vln (RF) zkontrolujte, zda se neobjevily poruchy
způsobené nebo přenášené na veškeré elektrické příslušenství vozidla, a to jak
v pohotovostním režimu, tak i v režimu přenosu signálu.
Proveďte kontrolu veškerého elektrického příslušenství:
•se spínačem zapalování v poloze ON
•se spuštěným motorem
•při testování za jízdy různou rychlostí.
Informace pro zákazníky
Elektromagnetická kompatibilita
8-21

Informace pro uživatele o odběru a likvidaci starého
zařízení a použitých baterií
Při likvidaci starých baterií dodržujte níže uvedené informace.
tInformace o likvidaci v Evropské unii
Tyto symboly přeškrtnutých popelnic na výrobcích, obalech anebo doprovodné dokumentaci
znamenají, že použitá elektronická zařízení a baterie se nesmí likvidovat s běžným domácím
odpadem. Aby byly staré výrobky a použité baterie správně zlikvidovány a recyklovány,
odvezte je na příslušná sběrná místa, a to v souladu s Vaší národní legislativou a Směrnicí
2006/66/EC.

Správnou likvidací těchto výrobků a baterií pomůžete zachránit hodnotné zdroje a zabráníte
možným negativním dopadům na lidské zdraví a prostředí, které by mohly jinak vzniknout
při nesprávné manipulaci s odpadem.

Více informací o odběru a recyklaci starých výrobků a baterií získáte u své místní
samosprávy, na odběrném místě nebo na místě, kde jste tyto věci zakoupili.
POZNÁMKA
Je možné použít dvě dolní písmena v kombinaci se symbolem přeškrtnuté popelnice.
V tomto případě je to v souladu s požadavkem Směrnice po použité chemikálie.
Symboly „Pb“ a „Cd“ znamenají olovo a kadmium.
Informace pro zákazníky
Shromažďování / likvidace starého vybavení / použitých akumulátorů
8-22

tInformace o likvidaci v jiných zemích mimo Evropskou unii
Výše uvedené symboly platí pouze pro Evropskou unii. Pokud chcete zlikvidovat staré
výrobky a použité baterie, kontaktujte svoji místní samosprávu, Vaše sběrné místo nebo se
na správný způsob likvidace zeptejte na místě, kde jste tyto věci zakoupili.
Informace pro zákazníky
Shromažďování / likvidace starého vybavení / použitých akumulátorů
8-23

POZNÁMKY
8-24

9Technické údaje
Technické údaje o Vašem voze Mazda.
Identifikační čísla.............................. 9-2
Informační štítky na vozidle......... 9-2
Technické údaje................................. 9-4
Technické údaje............................ 9-4
Možnosti vlastního nastavení......... 9-13
Možnosti vlastního nastavení......9-13
9-1

Informační štítky na
vozidle
tIdentifikaní íslo vozidla
(Jihoafrická republika, Rada pro
spolupráci v Golfském zálivu)
Identifikační číslo vozidla zákonně
identifikuje Vaše vozidlo. Číslo je uvedeno
na štítku připevněném na přepážce
nacházející se v levém rohu přístrojové
desky. Tento štítek je snadno viditelný přes
čelní sklo.
ttŠtítek modelu vozidla
ttČíslo podvozku / Identifikační číslo
vozidla (Irsko, Kazachstán, Rusko,
Velká Británie)
Číslo podvozku
Když otevřete kryt znázorněný na obrázku,
uvidíte číslo podvozku.
Identifikační číslo vozidla
ttInformační štítek o systému řízení
emisí vozidla (Filipíny)
Technické údaje
Identifikační čísla
9-2

tŠtítek s hodnotami tlaku vzduchu
v pneumatikách
Model s levostranným řízením
Model s pravostranným řízením
ttČíslo motoru
SKYACTIV-G 2.0

Přední strana
vozu
SKYACTIV-D 1.5

Přední strana
vozu
ttŠtítek se značkou shody (Rada pro
spolupráci arabských států
v Zálivu)
Na tomto štítku je uveden rok a měsíc
výroby.

Technické údaje
Identifikační čísla
9-3

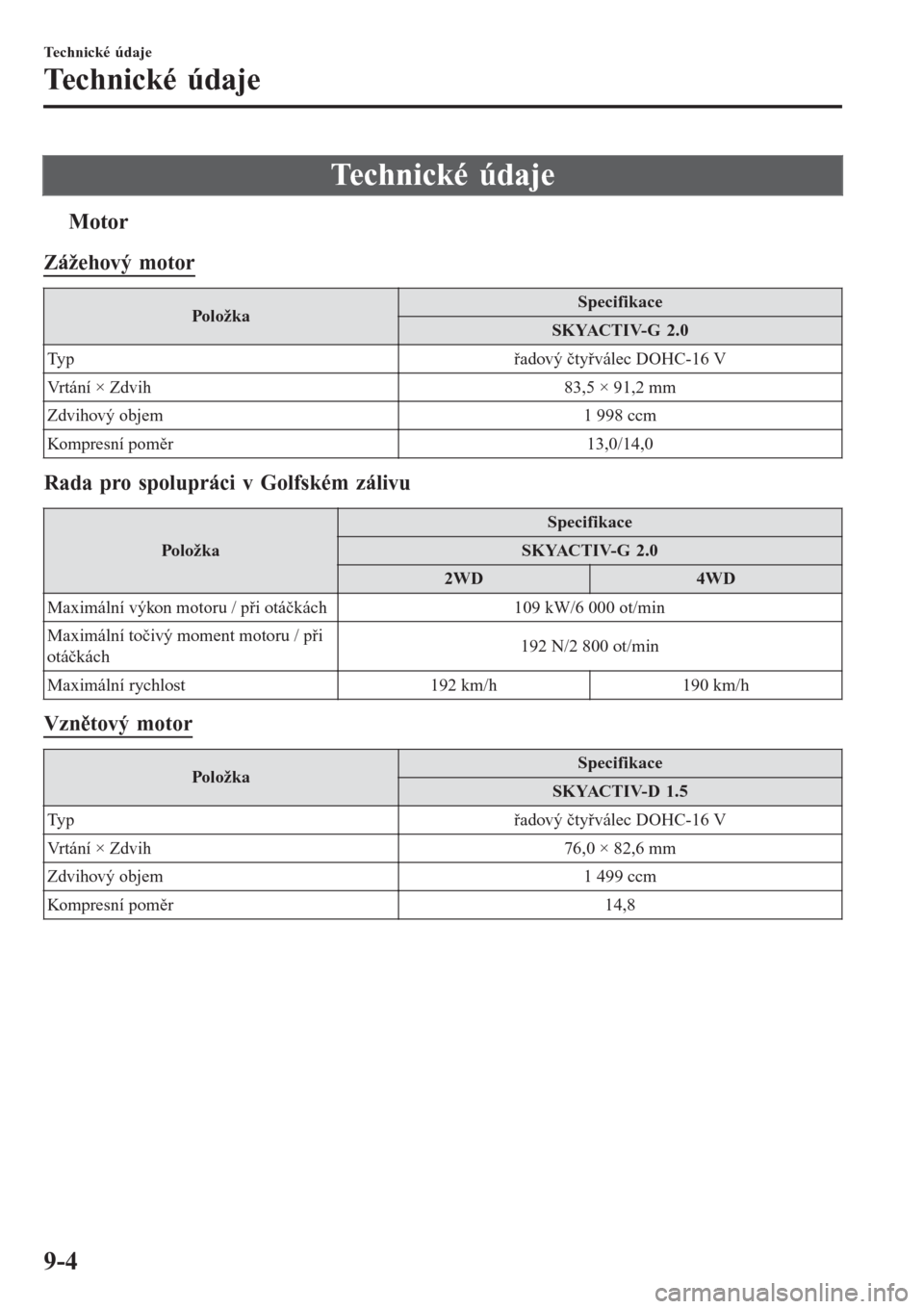

Technické údaje
tMotor
Zážehový motor
PoložkaSpecifikace
SKYACTIV-G 2.0
Typ řadový čtyřválec DOHC-16 V
Vrtání × Zdvih 83,5 × 91,2 mm
Zdvihový objem 1 998 ccm
Kompresní poměr 13,0/14,0
Rada pro spolupráci v Golfském zálivu
Položka
Specifikace
SKYACTIV-G 2.0
2WD4WD
Maximální výkon motoru / při otáčkách 109 kW/6 000 ot/min
Maximální točivý moment motoru / při
otáčkách192 N/2 800 ot/min
Maximální rychlost 192 km/h 190 km/h
Vznětový motor
PoložkaSpecifikace
SKYACTIV-D 1.5
Typ řadový čtyřválec DOHC-16 V
Vrtání × Zdvih 76,0 × 82,6 mm
Zdvihový objem 1 499 ccm
Kompresní poměr 14,8
Technické údaje
Technické údaje
9-4
