2015 MAZDA MODEL CX-3 Návod k obsluze (in Czech)

Zadní mlhové světlo*
1. Ujistěte se, že je spínač zapalování
v poloze OFF a spínač světlometů
v poloze OFF.
2. Vytáhněte středy jednotlivých
plastových příchytek a příchytky
vytáhněte.
3. Sejměte krytku.

Demontáž
Montáž
4. Otočte sestavu objímky a žárovky proti
směru hodinových ručiček a vytáhněte
ji.
5. Odpojte žárovku z objímky.

6. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Osvětlení registrační značky
1. Ujistěte se, že je spínač zapalování
v poloze OFF a spínač světlometů
v poloze OFF.
2. Sejměte krytku.

3. Otočte sestavu objímky a žárovky proti
směru hodinových ručiček a vytáhněte
ji.

4. Odpojte žárovku z objímky.
5. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Údržba a péče o vozidlo
Údržba prováděná majitelem
*N
které modely.6-55

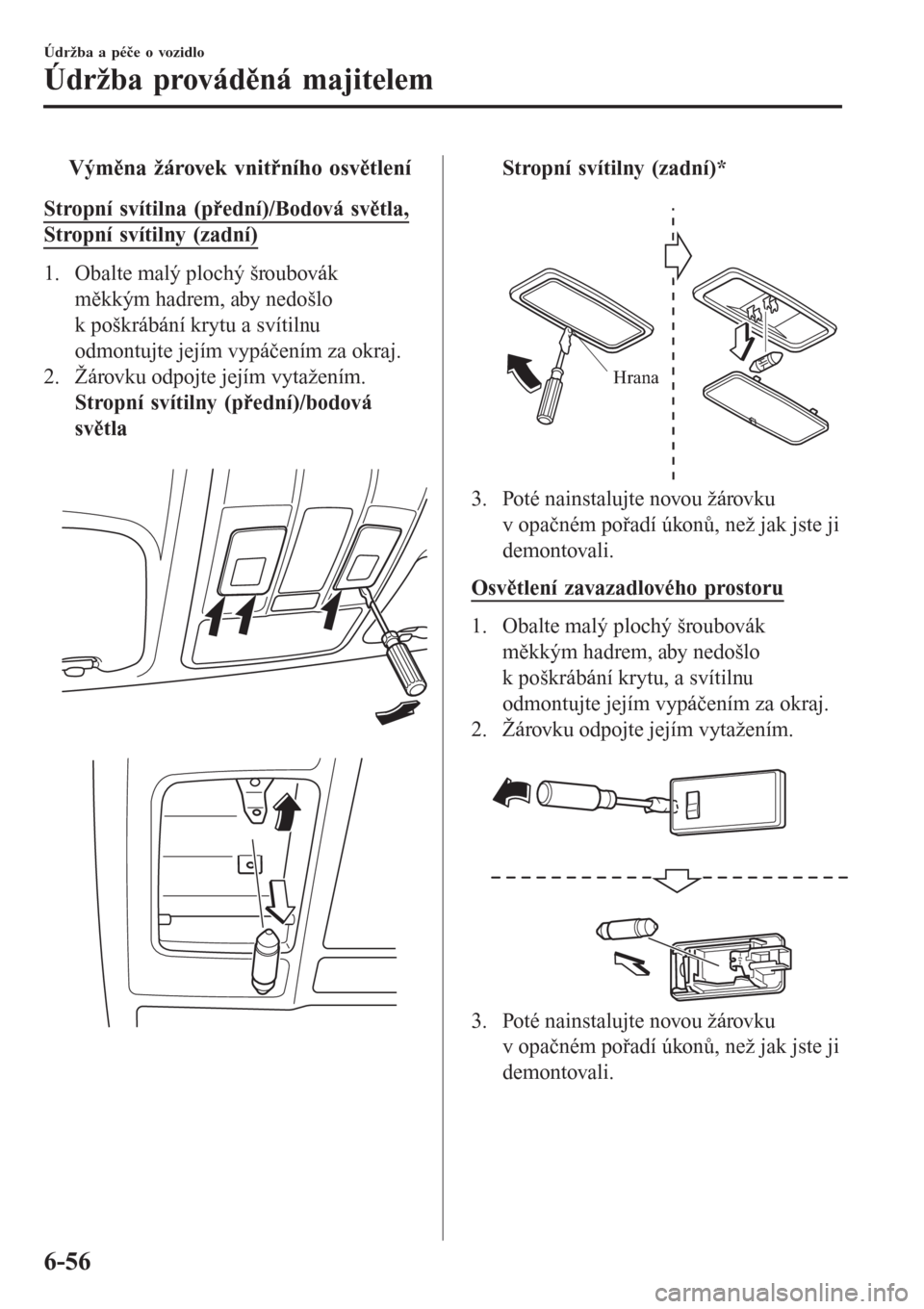

tVýměna žárovek vnitřního osvětlení
Stropní svítilna (přední)/Bodová světla,
Stropní svítilny (zadní)
1. Obalte malý plochý šroubovák
měkkým hadrem, aby nedošlo
k poškrábání krytu a svítilnu
odmontujte jejím vypáčením za okraj.
2. Žárovku odpojte jejím vytažením.
Stropní svítilny (přední)/bodová
světla


Stropní svítilny (zadní)*

Hrana
3. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Osvětlení zavazadlového prostoru
1. Obalte malý plochý šroubovák
měkkým hadrem, aby nedošlo
k poškrábání krytu, a svítilnu
odmontujte jejím vypáčením za okraj.
2. Žárovku odpojte jejím vytažením.

3. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-56

Pojistky
Elektrický systém Vašeho vozu je chráněn
pojistkami.

Pokud přestanou fungovat jakákoli světla,
příslušenství nebo ovládací prvky vozidla,
zkontrolujte nejprve pojistku příslušného
obvodu. Pokud je pojistka přepálená, je
roztavený její vnitřní článek.

Pokud opět dojde k přepálení téže pojistky,
přestaňte příslušný systém používat a
obraťte se co nejdříve na kvalifikovaný
servis, doporučujeme autorizovaného
opravce vozů Mazda.
tVýměna pojistek
Výměna pojistek na levé straně vozidla
Pokud elektrický systém vozu nefunguje,
zkontrolujte nejprve pojistky na levé straně
vozu.

1. Ujistěte se, že je spínač zapalování
v poloze vypnutý a ostatní spínače jsou
vypnuté.
2. Otevřete kryt pojistkové skříňky.
3. Pomocí spony na vytahování
připevněné na krytu pojistkové skříňky
přímým tahem vyjměte pojistku
z jejího konektoru.
4. Zkontrolujte ji, a pokud je spálená,
vyměňte ji za novou.
NormálníPřepálená
5. Vložte novou pojistku se stejnou
ampérovou hodnotou a zkontrolujte,
zda je pevně usazena. Pokud není
usazená pevně, nechejte si ji nasadit
odborníkem. Doporučujeme obrátit se
na autorizovaného opravce vozů
Mazda.
Pokud nemáte k dispozici žádné
náhradní pojistky, můžete si jednu
o stejné hodnotě „vypůjčit“ z obvodu,
který není pro provoz vozidla nezbytně
nutný, například z obvodu AUDIO
nebo OUTLET.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-57

UPOZORNĚNÍ
Pojistku vždy vyměňujte za originální
pojistku Mazda nebo ekvivalentní
pojistku stejné hodnoty. V opačném
případě by mohlo dojít k poškození
elektrického systému vozidla.
6. Znovu nasaďte kryt a ujistěte se, že je
bezpečně nasazený.
Výměna pojistek pod kapotou
Pokud hlavní světlomety nebo jiné
elektrické zařízení nefungují a pojistky
v kabině vozu jsou v pořádku, zkontrolujte
pojistkovou skříň v motorovém prostoru.
Je-li pojistka přepálená, musíte ji vyměnit.
Postupujte takto:

1. Ujistěte se, že je spínač zapalování
v poloze vypnutý a ostatní spínače jsou
vypnuté.
2. Demontujte kryt pojistkové skříně.
3. Pokud je spálená MAIN (HLAVNÍ)
pojistka, vyměňte ji za novou se
stejnou ampérovou hodnotou.
Normální
Přepálená
VAROVÁNÍ
Nevyměňujte si hlavní pojistku ani
multiplexní pomalou pojistku sami.
Výměnu hlavní pojistky přenechejte
kvalifikovanému opravci,
doporučujeme autorizovaného
opravce vozů Mazda:
Výměna těchto pojistek svépomocí
je bezpečná, protože se jedná
o vysokonapěťové pojistky.
Nesprávné provedení výměny této
pojistky může způsobit úraz
elektrickým proudem, případné
zkratování může způsobit požár.
4. Znovu nasaďte kryt a ujistěte se, že je
bezpečně nasazený.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-58

tPopis pojistkového panelu
Pojistková skříň (v motorovém prostoru)

POPISHODNOTA PO-
JISTKYCHRÁNĚNÝ OKRUH
1 C/U IG1 15 A Ochrana různých okruhů
2 ENGINE IG1 7,5 A Řídicí systém motoru
3 SUNROOF 10 A
Střešní okno
*
4 INTERIOR 15 A Stropní svítilna
5
7,5 A Řídicí systém motoru
6 AUDIO2 15 A Audiosystém
7 METER1 10 A Přístrojový panel
8 SRS1 7,5 A Vzduchové vaky
9 METER2 7,5 A
Přístrojový panel
*
10 RADIO 7,5 A Audiosystém
11 ENGINE3 15 A Řídicí systém motoru
12 ENGINE1 15 A Řídicí systém motoru
13 ENGINE2 15 A Řídicí systém motoru
14 AUDIO1 25 A Audiosystém
15 A/C MAG 7,5 A
Klimatizace
*
Údržba a péče o vozidlo
Údržba prováděná majitelem
*N
které modely.6-59

POPISHODNOTA PO-
JISTKYCHRÁNĚNÝ OKRUH
16 AT PUMP 15 A
Řídicí systém převodovky
*
17 AT 15 A
Řídicí systém převodovky*
18 D.LOCK 25 A Elektrické zámky dveří
19 H/L RH 20 A Světlomet (pravý)
20
7,5 A Řídicí systém motoru
21 TAIL 20 A Koncová světla, osvětlení registrační značky, obrysová světla
22ŠŠ Š
23 ROOM 25 A Stropní svítilna
24 FOG 15 A
Přední mlhová světla
*
25 H/CLEAN 20 A
Ostřikovače světlometů*
26 STOP 10 A
Brzdová světla, Zadní mlhové světlo*
27 HORN 15 A Houkačka
28 H/L LH 20 A Světlomet (levý)
29 ABS/DSC S 30 A
ABS, systém dynamického řízení jízdní stability
*
30 HAZARD 15 A Varovné blikače, ukazatele směru
31 FUEL PUMP 15 A
Palivový systém
*
32 FUEL WARM 25 A
Vyhřívání paliva*
33 WIPER 20 A Stěrač čelního okna
34
50 A Ochrana různých okruhů
35 FAN2 30 AŠ
36 FUEL PUMP 30 AŠ
37 ABS/DSC M 50 A
ABS, systém dynamického řízení jízdní stability
*
38 EVVT 20 A
Řídicí systém motoru*
39ŠŠ Š
40 FAN1 30 AŠ
41 FAN3 40 A
Ventilátor chlazení
*
42 ENG.MAIN 40 A Řídicí systém motoru
43 EPS 60 A
Systém posilovače řízení
*
44 DEFOG 40 A Odmlžovač zadního okna
45 IG2 30 A Ochrana různých okruhů
46 INJECTOR 30 A
Řídicí systém motoru
*
47 HEATER 40 A Klimatizace
48 P.WINDOW1 30 A Elektricky ovládaná okna
49 DCDC DE 40 A
Ochrana různých okruhů
*
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-60*N
které modely.

Pojistková skříň (levá strana)

POPISHODNOTA PO-
JISTKYCHRÁNĚNÝ OKRUH
1ŠŠ Š
2ŠŠ Š
3ŠŠ Š
4ŠŠ Š
5 F.OUTLET 15 A Elektrické zásuvky
6ŠŠ Š
7 AT IND 7,5 A
Indikátor řazení AT
*
8 MIRROR 7,5 A Elektricky ovládaná vnější zpětná zrcátka
9ŠŠ Š
10 P.WINDOW2 25 A Elektricky ovládaná okna
11 R.WIPER 15 A Stěrač a ostřikovač zadního okna
12ŠŠ Š
13ŠŠ Š
14 SRS2/ESCL 15 A Elektronický zámek řízení
15 SEAT WARM 20 A
Vyhřívání sedadel
*
16 M.DEF 7,5 A
Odmlžovač zrcátek*
Údržba a péče o vozidlo
Údržba prováděná majitelem
*N
které modely.6-61

Péče o exteriér vozu
Technologie lakování použitá na Vašem
voze Mazda představuje to nejnovější
v oblasti technického vývoje směsí a
způsobů aplikace.

Pokud však není laku věnována náležitá
péče, mohou negativní vlivy prostředí
způsobit porušení ochranných vlastností
laku.

Zde uvádíme několik příkladů možných
poškození spolu s radami, jak těmto
poškozením předcházet.
Narušení povrchu způsobené kyselým
deštěm nebo průmyslovým spadem
Příčina
Průmyslový spad a výfukové plyny vozidel
se dostávají do vzduchu, mísí se s deštěm
nebo rosou, a vytvářejí tak kyseliny. Tyto
kyseliny se mohou usazovat na laku
vozidla. Jakmile se voda odpaří, tato
kyselina se zkoncentruje a může způsobit
poškození laku.
Čím déle zůstane kyselina na povrchu, tím
větší je riziko poškození laku.
Prevence
Je nezbytné, abyste svůj vůz myli a
voskovali, a tím chránili jeho lak (držte se
při tom pokynů uvedených v této části).
Tyto kroky byste měli učinit ihned, jakmile
máte podezření, že povrch Vašeho vozu
byl vystaven kyselému dešti.
Poškození způsobené ptačím trusem,
hmyzem nebo mízou ze stromů
Příčina
Ptačí trus obsahuje kyseliny. Pokud
nedojde k jeho urychlenému odstranění,
může jeho působením dojít ke ztrátě lesku
laku v důsledku poškození laku.

Když se na povrch laku přilepí hmyz a
začne se rozkládat, vznikají korozivní
látky. Pokud nedojde k jeho urychleného
odstranění, může jeho působením dojít ke
ztrátě lesku laku v důsledku poškození
laku.

Míza ze stromů zatvrdne a trvale ulpí na
povrchu laku. Pokud se pokusíte o její
seškrabání, když je již zatvrdlá, může se
stát, že společně s mízou odloupnete i část
laku.
Prevence
Je nezbytné, abyste svůj vůz Mazda myli a
voskovali, a tím chránili jeho lak (držte se
při tom pokynů uvedených v této části).
Tuto činnost je třeba provést co nejdříve
po znečištění laku vozidla.

Ptačí trus lze odstranit měkkou houbou a
vodou. Pokud jste na cestách a nemáte tyto
prostředky k dispozici, můžete použít také
zvlhčený kapesník. Očištěnou oblast je
třeba navoskovat podle pokynů uvedených
v této části.
Hmyz a míza ze stromů se nejlépe
odstraňuje měkkou houbou a vodou nebo
běžně dostupným chemickým čisticím
prostředkem.

Údržba a péče o vozidlo
Péče o vzhled
6-62
