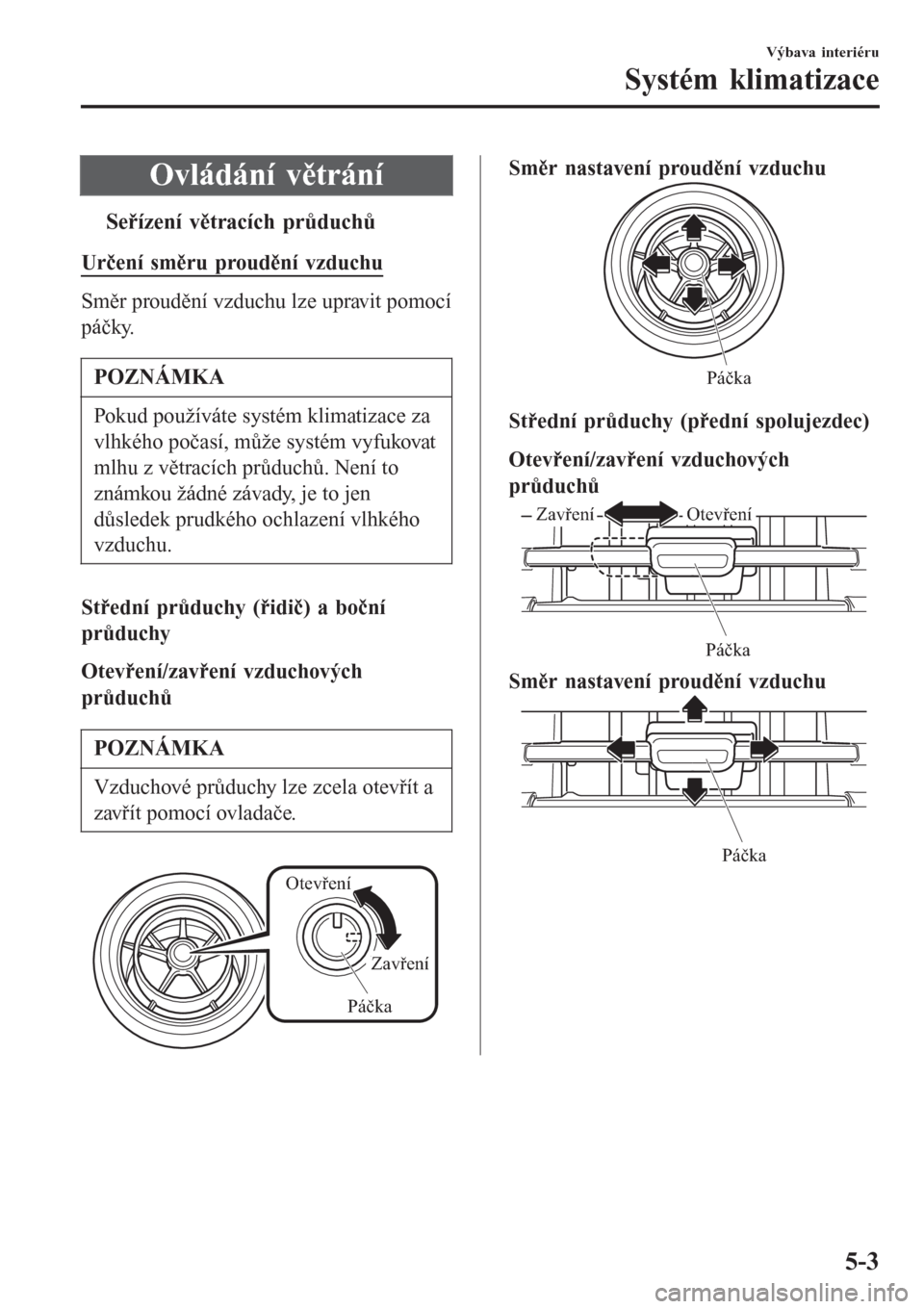

Ovládání větrání
tSeízení vtracích prduch
Urení smru proudní vzduchu
Směr proudění vzduchu lze upravit pomocí
páčky.
POZNÁMKA
Pokud používáte systém klimatizace za
vlhkého počasí, může systém vyfukovat
mlhu z větracích průduchů. Není to
známkou žádné závady, je to jen
důsledek prudkého ochlazení vlhkého
vzduchu.
Střední průduchy (řidič) a boční
průduchy
Otevření/zavření vzduchových
průduchů
POZNÁMKA
Vzduchové průduchy lze zcela otevřít a
zavřít pomocí ovladače.
Otevření
Zavření
Páčka
Směr nastavení proudění vzduchu
Páčka
Střední průduchy (přední spolujezdec)
Otevření/zavření vzduchových
průduchů
OtevřeníZavření
Páčka
Směr nastavení proudění vzduchu
Páčka
Výbava interiéru
Systém klimatizace
5-3

tVolba režimu proudění vzduchu
Větrací průduchy v přístrojové desce
Větrací průduchy v přístrojové
desce a v podlaze
Větrací průduchy v podlazeVětrací průduchy pro rozmrazování
oken a větrací průduchy v podlaze
Větrací průduchy pro rozmrazování
Výbava interiéru
Systém klimatizace
5-4

Manuální typ
Otočný regulátor teploty Otočný ovladač
ventilátoruSpínač odmlžovače zadního okna
Spínač klimatizace (A/C)
Volič sání vzduchu (poloha přívodu čerstvého vzduchu)
Volič sání vzduchu (poloha recirkulace vzduchu)Otočný přepínač režimů
proudění vzduchu Ty p A
Otočný regulátor teploty Otočný ovladač
ventilátoruSpínač odmlžovače zadního okna
Spínač klimatizace (A/C)
Přepínač zdroje přiváděného vzduchuOtočný přepínač režimů
proudění vzduchu Ty p B
Výbava interiéru
Systém klimatizace
5-5

tOvládací spínače
Otočný regulátor teploty
Tento otočný regulátor ovládá teplotu
vzduchu. Otáčením ve směru hodinových
ručiček teplotu vzduchu zvýšíte, proti
směru teplotu vzduchu snížíte.
Otočný ovladač ventilátoru
Tento ovladač umožňuje nastavení různých
rychlostí ventilátoru.
0ŠVentilátor vypnutý
1ŠNízká rychlost
2ŠStředně nízká rychlost
3ŠStředně vysoká rychlost
4ŠVysoká rychlost
Otočný přepínač režimů proudění
vzduchu
Otáčením voliče režimu zvolte režim
proudění vzduchu (strana 5-4).
POZNÁMKA
•Otočný přepínač režimů proudění
vzduchu je možné nastavit do
mezipoloh (
) mezi jednotlivými
režimy. Nastavte ovladač do
mezipolohy, chcete-li rozdělit
proudící vzduch mezi dva režimy.
•Například, když je otočný přepínač
nastavený v poloze
mezi polohami
a , je proudění vzduchu přes
větrací průduchy v podlaze slabší,
než když je ovladač v poloze
.
Spínač klimatizace (A/C)
Stisknutím spínače A/C systém
klimatizace spustíte. Indikační kontrolka
zabudovaná v tomto spínači se rozsvítí,
pokud bude otočný ovladač ventilátoru
nastavený do polohy 1, 2, 3 nebo 4.
Opětovným stisknutím tohoto spínače
systém klimatizace vypnete.
POZNÁMKA
Může se stát, že systém klimatizace
nebude fungovat, když se teplota
venkovního vzduchu přiblíží k 0 °C.
Volič sání vzduchu (typ A)
Tento spínač slouží pro určení zdroje
vzduchu přiváděného do interiéru vozidla.
Stisknutím přepínače zdroje přiváděného
vzduchu přepínáte mezi přívodem
vzduchu zvenčí a recirkulací vzduchu.
Poloha recirkulace vzduchu (
)
V této poloze je uzavřen přívod vzduchu
zvenčí. Dochází k recirkulaci vzduchu
uvnitř vozidla.
Poloha přívodu vzduchu zvenčí (
)
Do kabiny je přiváděn čerstvý vzduch
zvenčí. Tento režim používejte pro větrání
nebo odmrazování čelního skla.
Výbava interiéru
Systém klimatizace
5-6

VAROVÁNÍ
Nepoužívejte polohu recirkulace
vzduchu v chladném nebo deštivém
počasí:
Použití polohy recirkulace vzduchu
v chladném nebo deštivém počasí je
nebezpečné, protože způsobí
zamlžení oken. Váš výhled z vozidla
bude omezen, což může vést
k závažné nehodě.
Volič sání vzduchu (typ B)
Tato páčka slouží pro určení zdroje
vzduchu přiváděného do interiéru vozidla.

Doporučujeme, abyste za běžných
okolností udržovali spínač v poloze pro
přívod čerstvého vzduchu z venku.
Poloha recirkulace vzduchu (
)
V této poloze je uzavřen přívod vzduchu
zvenčí. Dochází k recirkulaci vzduchu
uvnitř vozidla.
Poloha přívodu vzduchu zvenčí (
)
Do vozidla je přiváděn čerstvý vzduch
zvenčí. Tuto polohu používejte při běžném
větrání a topení.
VAROVÁNÍ
Polohu nepoužívejte za
chladného nebo deštivého počasí:
Použití polohy v chladném nebo
deštivém počasí je nebezpečné,
protože způsobí zamlžení oken. Váš
výhled z vozidla bude omezen, což
může vést k závažné nehodě.
tTopení
1. Nastavte otočný přepínač režimů do
polohy
.
2.(Typ A)
Přepínačem zdroje přívodu vzduchu
nastavte polohu přívodu čerstvého
vzduchu zvenčí.
(Typ B)
Nastavte přepínač zdroje přívodu
vzduchu do polohy
.
3. Otočný regulátor teploty otočte do
polohy horkého vzduchu.
4. Ovladač ventilátoru nastavte na
požadovanou rychlost.
5. Pokud chcete, aby při vytápění
docházelo k sušení vzduchu, zapněte
systém klimatizace.
POZNÁMKA
•Pokud dochází k zamlžování čelního
skla, nastavte přepínač režimů do
polohy
.
•Pokud si přejete, aby do prostoru
obličeje proudil chladnější vzduch,
nastavte přepínač režimů do polohy
, otočný regulátor teploty nastavte
do takové polohy, aby byla udržována
co nejpříjemnější teplota.
•Vzduch, který proudí do prostoru
nohou, je teplejší než vzduch
proudící do prostoru obličeje (kromě
situace, kdy je regulátor teploty
nastaven do krajní polohy teplého
nebo chladného vzduchu).
Výbava interiéru
Systém klimatizace
5-7

tOchlazování (pomocí systému
klimatizace)
1. Nastavte otočný přepínač režimů do
polohy
.
2. Otočný regulátor teploty otočte do
polohy studeného vzduchu.
3. Ovladač ventilátoru nastavte na
požadovanou rychlost.
4. Stisknutím spínače A/C spusťte systém
klimatizace.
5. Jakmile začne ochlazování, nastavte
rychlost ventilátoru a teplotu vzduchu
tak, aby bylo v interiéru vozu dosaženo
nejvyššího pohodlí.
UPOZORNĚNÍ
Pokud používáte klimatizaci při dlouhé
jízdě do kopce nebo v hustém provozu,
sledujte varovnou kontrolku teploty
chladicí kapaliny motoru, zda nesvítí
nebo nebliká (strana 4-38).
Činnost klimatizace může v takovém
případě způsobit přehřátí motoru.
Pokud varovná kontrolka svítí nebo
bliká, klimatizaci vypněte (strana
7-29).
POZNÁMKA
•Pokud je třeba použít maximálního
ochlazování, nastavte regulátor
teploty do krajní polohy studeného
vzduchu a přepínač zdroje přívodu
vzduchu do polohy recirkulace
vzduchu a potom nastavte rychlost
ventilátoru do polohy 4.
•Pokud si přejete, aby do prostoru
nohou proudil teplejší vzduch,
nastavte přepínač režimů do polohy
a otočný regulátor teploty nastavte
do takové polohy, aby byla udržována
co nejpříjemnější teplota.
•Vzduch, který proudí do prostoru
nohou, je teplejší než vzduch
proudící do prostoru obličeje (kromě
situace, kdy je regulátor teploty
nastaven do krajní polohy teplého
nebo chladného vzduchu).
tVětrání
1. Nastavte otočný přepínač režimů do
polohy
.
2.(Typ A)
Přepínačem zdroje přívodu vzduchu
nastavte polohu přívodu čerstvého
vzduchu zvenčí.
(Typ B)
Nastavte přepínač zdroje přívodu
vzduchu do polohy
.
3. Otočný regulátor teploty otočte do
požadované polohy.
4. Ovladač ventilátoru nastavte na
požadovanou rychlost.
tOdmrazování a odmlžování čelního
skla
1. Nastavte otočný přepínač režimů do
polohy
.
2.(Typ B)
Nastavte přepínač zdroje přívodu
vzduchu do polohy
.
3. Otočný regulátor teploty otočte do
požadované polohy.
4. Ovladač ventilátoru nastavte na
požadovanou rychlost.
Výbava interiéru
Systém klimatizace
5-8

5. Pokud chcete, aby při vytápění
docházelo k sušení vzduchu, zapněte
systém klimatizace.
VAROVÁNÍ
Neprovádějte odmlžování čelního
skla nastavením regulátoru do
polohy , pokud je regulátor
teploty vzduchu nastaven do polohy
chladného vzduchu:
Používání režimu ve chvíli, kdy
je regulátor teploty nastaven do
polohy zcela chladného vzduchu,
může vést k zamlžování čelního skla
zvenčí. Váš výhled z vozidla bude
omezen, což může vést k závažné
nehodě. Proto ve chvíli, kdy jste
zvolili režim polohy
, nastavte
regulátor teploty do polohy teplého
nebo horkého vzduchu.
POZNÁMKA
•Je-li třeba dosáhnout maximálního
účinku při odmrazování oken,
zapněte klimatizaci, regulátor teploty
otočte do polohy extrémně vysoké
teploty a ovladač ventilátoru nastavte
do polohy 4.
•Pokud si přejete, aby do prostoru
nohou proudil teplý vzduch, nastavte
přepínač režimů proudění vzduchu do
polohy
.
•(Typ A)
V poloze
je automaticky zvolen
režim přívodu čerstvého vzduchu
zvenčí. Režim přívodu vzduchu nelze
přepnout do polohy recirkulace
vzduchu.
tSnížení vlhkosti vzduchu (pomocí
systému klimatizace)
Činnost klimatizace v chladnějším nebo
studeném počasí napomáhá při
odmlžování čelního skla i bočních oken.
1. Nastavte otočný přepínač režimů do
požadované polohy.
2.(Typ A)
Přepínačem zdroje přívodu vzduchu
nastavte polohu přívodu čerstvého
vzduchu zvenčí.
(Typ B)
Nastavte přepínač zdroje přívodu
vzduchu do polohy
.
3. Otočný regulátor teploty otočte do
požadované polohy.
4. Ovladač ventilátoru nastavte na
požadovanou rychlost.
5. Stisknutím spínače A/C spusťte systém
klimatizace.
POZNÁMKA
Jedna z funkcí klimatizace je odstranění
vlhkosti z ovzduší. Při použití této
funkce nesmí být teplota nastavena na
studený vzduch. Z tohoto důvodu
nastavte regulátor teploty do
požadované polohy (teplý nebo studený
vzduch) a zapněte klimatizaci, kdykoliv
budete potřebovat odstranit vlhkost
z kabiny.
Výbava interiéru
Systém klimatizace
5-9

Plně automatický typ
Otočný regulátor teploty Otočný ovladač ventilátoru Otočný přepínač režimů
proudění vzduchu
Spínač klimatizace (A/C) Přepínač zdroje
přiváděného vzduchuSpínač odmlžovače zadního okna Modely určené pro Evropu
Vyjma modelů určených pro Evropu
Otočný regulátor teploty Otočný ovladač ventilátoru Otočný přepínač režimů
proudění vzduchu
Spínač klimatizace (A/C) Přepínač zdroje
přiváděného vzduchuSpínač odmlžovače zadního okna
