2015 MAZDA MODEL CX-3 Ägarmanual (in Swedish)

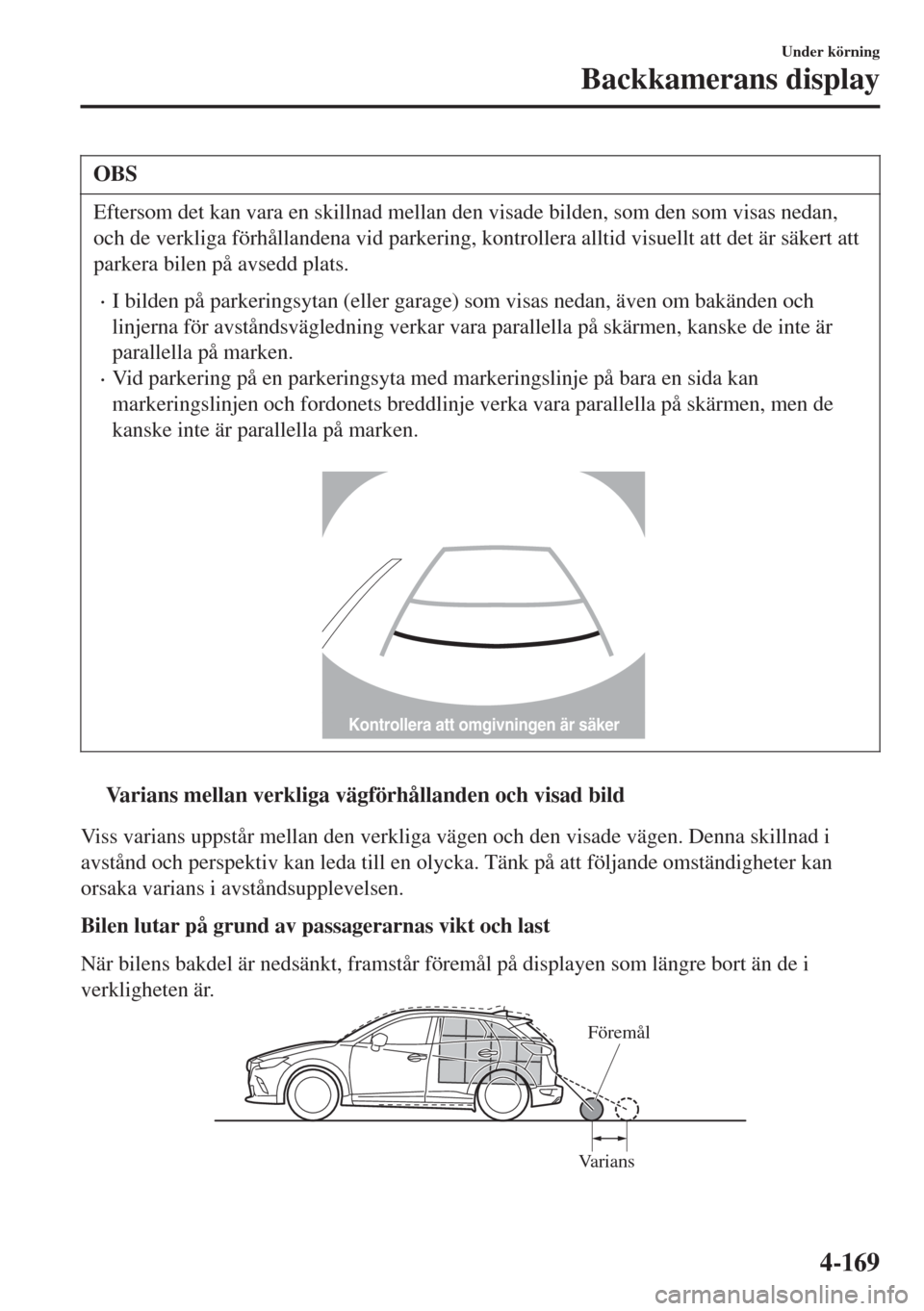

OBS
Eftersom det kan vara en skillnad mellan den visade bilden, som den som visas nedan,
och de verkliga förhållandena vid parkering, kontrollera alltid visuellt att det är säkert att
parkera bilen på avsedd plats.
•I bilden på parkeringsytan (eller garage) som visas nedan, även om bakänden och
linjerna för avståndsvägledning verkar vara parallella på skärmen, kanske de inte är
parallella på marken.
•Vid parkering på en parkeringsyta med markeringslinje på bara en sida kan
markeringslinjen och fordonets breddlinje verka vara parallella på skärmen, men de
kanske inte är parallella på marken.

Kontrollera att omgivningen är säker
ttVarians mellan verkliga vägförhållanden och visad bild
Viss varians uppstår mellan den verkliga vägen och den visade vägen. Denna skillnad i
avstånd och perspektiv kan leda till en olycka. Tänk på att följande omständigheter kan
orsaka varians i avståndsupplevelsen.
Bilen lutar på grund av passagerarnas vikt och last
När bilens bakdel är nedsänkt, framstår föremål på displayen som längre bort än de i
verkligheten är.
VariansFöremål
Under körning
Backkamerans display
4-169

Det är en brant backe bakom bilen
Om det är en brant uppförsbacke (nedförsbacke) bakom bilen framstår föremål på displayen
som längre bort (nedförsbacke: närmare ) än de verkligen är.
Framstår som
längre bort än
verkligt
avståndFramstår
som närmare
än verkligt
avstånd
Föremålets verkliga
placering Föremålets verkliga placering
Föremål på skärmen
A: Avstånd mellan fordon och föremål på skärmen.
B: Verkligt avstånd mellan fordon och föremål.Föremål på skärmen
A AB
B
Tredimensionella föremål bakom bilen
Eftersom linjerna för avståndsvägledning visas baserat på en plan yta, skiljer sig avståndet
till det tredimensionella föremålet på skärmen från det verkliga avståndet.
Kontrollera att omgivningen är säker
A
A
C B
CB
(Verkligt avstånd) B>C=A
Avkänt avstånd på skärmen A>B>C (Visning på skärm)
(Verkligt tillstånd)
Under körning
Backkamerans display
4-170

tJustering av bildkvalitet
VA R N I N G
Justera alltid bildkvaliteten på backkamerans display när bilen står stilla:
Justera aldrig bildkvaliteten på backkamerans display när bilen körs. Det kan vara
farligt att justera bildkvaliteten på backkamerans display såsom ljusstyrka, kontrast,
färg och färgton medan du kör eftersom du kan förlora uppmärksamheten på trafiken.
Det kan leda till en olycka.
Justering av bildkvaliteten kan göras när växelspaken är i backläge (R).
Det finns fyra inställningar som kan justeras inklusive ljusstyrka, kontrast, färgton och färg.
Var tillräckligt uppmärksam på bilens omgivning vi justering.
1. Välj ikonen
på skärmen för att visa flikarna.
2. Välj önskad flik.
3. Justera ljusstyrka, kontrast, färgton och färg med skjutreglagen.
Tryck på reset och du måste återställa.
4. Välj ikonen
på skärmen för att stänga fliken.
Under körning
Backkamerans display
4-171

Parkeringssensorsystem*
Parkeringssensorsystemet använder ultraljudssensorer för att känna av hinder runt bilen vid
parkering i garage, eller vid parallellparkering när växelväljare står i backläget (R).
Systemet har en hjälpenhet som med en ljudsignal meddelar föraren om den ungefärliga
sträckan mellan fordonet och närmaste hinder.

Bakre hörnsensorBakre sensor
VA R N I N G
Förlita dig inte helt på parkeringssensorsystemet och gör alltid säkerhetskontroller
runtom ditt fordon under körning.
Systemet kan assistera föraren i att manövrera fordonet framåt och bakåt under
parkering. Sensorerna har ett begränsat avkänningsområde – om du kör fordonet och
bara förlitar dig på sensorerna kan olyckor inträffa. Gör alltid säkerhetskontroller av
området runtom fordonet när du kör.
OBS
•Installera inga tillbehör som ligger inom sensorernas avkänningsområden. Detta kan
påverka systemfunktionen.
•Beroende på typ av hinder samt omgivningsförhållanden kan en sensors
avkänningsområde förminskas. Övriga sensorer kan också misslyckas med att känna av
hinder.
•Systemet kanske inte fungerar normalt under följande förhållanden:
•Lera, is eller snö fastnar på sensorytan (återgår till normal funktion när detta tas
bort).
•Sensorytan är frusen (återvänder till normal drift när isen töat).
•En hand hålls framför sensorn.
•Sensorn har utsatts för en kraftig stöt.
•Fordonet lutar kraftigt.
Under körning
Parkeringssensorsystem
4-172*Vissa modeller.

•Vid extremt hett eller kallt väder.
•Fordonet körs på ojämnt underlag, lutningar, grusväg eller grästäckta ytor.
•Något annat genererar ultraljud i närheten av bilen, t.ex. signalhornet på ett annat
fordon, motorljudet från en motorcykel, luftmotståndsljud från ett stort fordon eller
sensorer på något annat fordon.
•Fordonet körs i kraftigt regn eller på vägar med stora vattenpölar som orsakar stänk.
•Kommersiellt tillgängliga kapellstänger eller antenner för radiosändare installerade
på fordonet.
•Fordonet kör i riktning mot en hög eller fyrkantig trottoarkant.
•Ett hinder är för nära sensorn.
•Hinder under stötfångaren kanske inte avkänns. Hinder som är lägre än stötfångaren,
eller tunna hinder som kanske avkänts tidigare, men som inte längre avkänns när
fordonet närmar sig hindret.
•Följande typer av hinder kanske inte avkänns:
•Tunna föremål som t.ex. rep eller vajrar
•Material som absorberar ljudvågor lätt, t.ex. bomull eller snö
•Vinkelformade föremål
•Mycket höga föremål samt föremål som är breda överst
•Små, korta föremål
•Låt alltid systemet kontrolleras av en expertreparatör. Vi rekommenderar en
auktoriserad Mazdaverkstad om stötfångarna gått emot någonting (även mindre
sammanstötningar). Om sensorerna riktats fel kan de inte känna av hinder.
•Något kan vara fel i systemet om pipsignalen inte fungerar. Anlita en kunnig reparatör.
Vi rekommenderar en auktoriserad Mazda-verkstad.
•Ljudsignalen som indikerar systemfel kanske inte hörs om omgivningstemperaturen är
extremt kall, eller om det finns lera, is eller snö på sensorytan. Ta bort allt främmande
material från sensorytan.
•Vid montering av dragkrok ska du anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Under körning
Parkeringssensorsystem
4-173

tSensorns avkänningsområde
Sensorerna känner av hinder inom följande område.

Avkänningsområde bakåt Avkänningsområde för bakre hörnB AA: Cirka 50 cm
B: Cirka 150 cm
ttParkeringssensorsystem
När tändningen vrids till läge ON och växelspaken läggs i backläget (R), aktiveras signalen
och systemet kan användas.
Under körning
Parkeringssensorsystem
4-174

tVarningssignal (ljudsignal) för parkeringssensor
Ljudsignalen låter på följande sätt när systemet är igång.
Bakre sensor
Avstånd till avläsnings-
områdeAvstånd mellan bil och hinderLjudsignal*1
Avstånd längst bortCirka 150 cm - 60 cmLångsamt intermittent ljud
Långt avståndCirka 60 - 45 cm
Medelsnabbt intermittent ljud
MedelavståndCirka 45 - 35 cm
Snabbt intermittent ljud
Nära avståndInom cirka 35 cm
Oavbrutet ljud
*1 Den intermittenta pipsignalen piper i allt snabbare takt när bilen närmar sig hindret.
Under körning
Parkeringssensorsystem
4-175

Bakre hörnsensor
Avstånd till avläsnings-
områdeAvstånd mellan bil och hinderLjudsignal*1
Långt avståndCirka 50 - 38 cmMedelsnabbt intermittent ljud
MedelavståndCirka 38 - 25 cm
Snabbt intermittent ljud
Nära avståndInom cirka 25 cm
Oavbrutet ljud
*1 Den intermittenta pipsignalen piper i allt snabbare takt när bilen närmar sig hindret.
OBS
Om ett hinder upptäcks i en zon under 6 sekunder eller mer, upphör pipljudet (utom för
zonen nära avstånd). Om samma hinder upptäcks i en annan zon, ljuder motsvarande
pipljud.
Under körning
Parkeringssensorsystem
4-176
