2015 MAZDA MODEL CX-3 Ägarmanual (in Swedish)

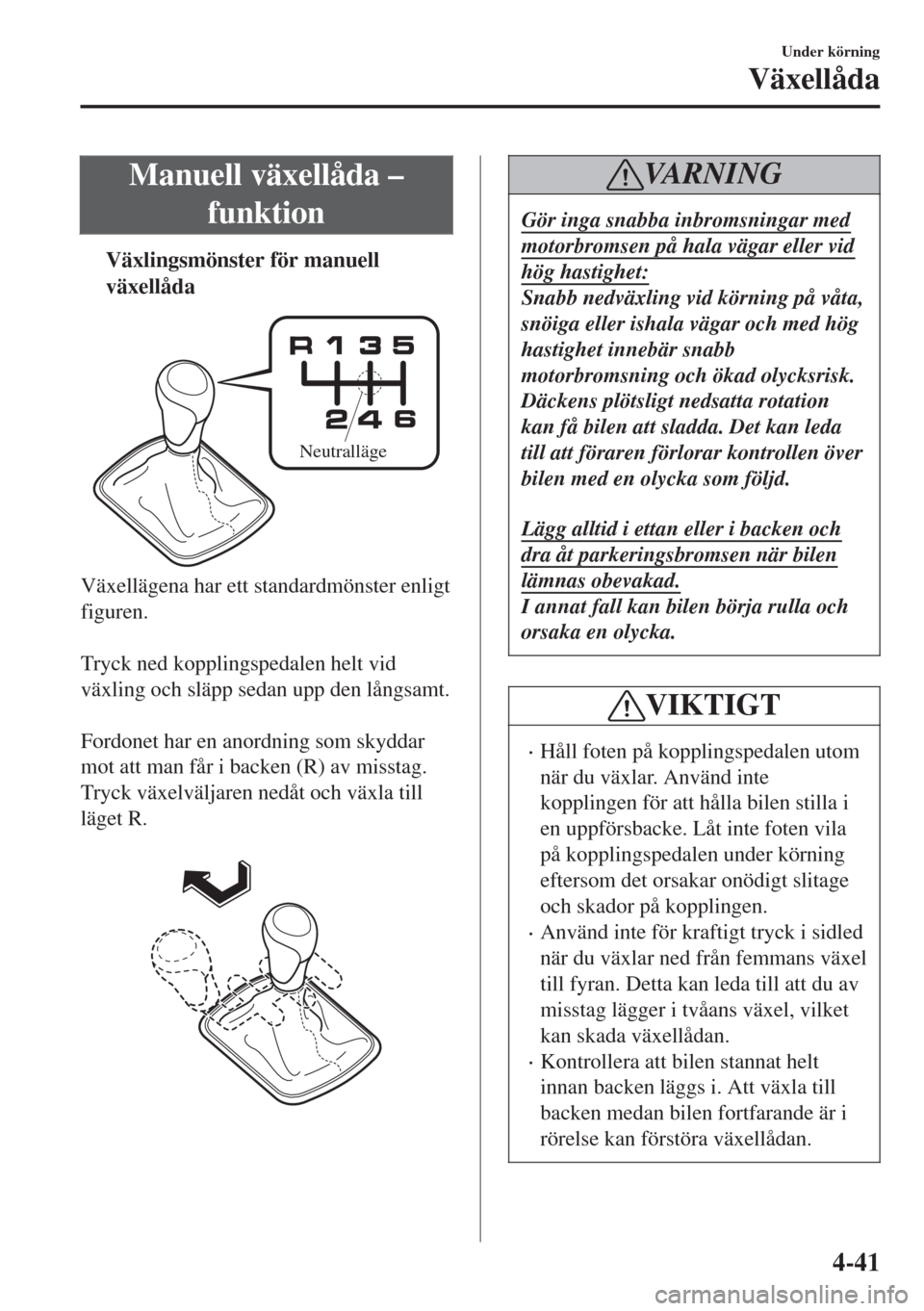

Manuell växellåda –
funktion
tVäxlingsmönster för manuell
växellåda
Neutralläge
Växellägena har ett standardmönster enligt
figuren.

Tryck ned kopplingspedalen helt vid
växling och släpp sedan upp den långsamt.

Fordonet har en anordning som skyddar
mot att man får i backen (R) av misstag.
Tryck växelväljaren nedåt och växla till
läget R.

VA R N I N G
Gör inga snabba inbromsningar med
motorbromsen på hala vägar eller vid
hög hastighet:
Snabb nedväxling vid körning på våta,
snöiga eller ishala vägar och med hög
hastighet innebär snabb
motorbromsning och ökad olycksrisk.
Däckens plötsligt nedsatta rotation
kan få bilen att sladda. Det kan leda
till att föraren förlorar kontrollen över
bilen med en olycka som följd.
Lägg alltid i ettan eller i backen och
dra åt parkeringsbromsen när bilen
lämnas obevakad.
I annat fall kan bilen börja rulla och
orsaka en olycka.
VIKTIGT
•Håll foten på kopplingspedalen utom
när du växlar. Använd inte
kopplingen för att hålla bilen stilla i
en uppförsbacke. Låt inte foten vila
på kopplingspedalen under körning
eftersom det orsakar onödigt slitage
och skador på kopplingen.
•Använd inte för kraftigt tryck i sidled
när du växlar ned från femmans växel
till fyran. Detta kan leda till att du av
misstag lägger i tvåans växel, vilket
kan skada växellådan.
•Kontrollera att bilen stannat helt
innan backen läggs i. Att växla till
backen medan bilen fortfarande är i
rörelse kan förstöra växellådan.
Under körning
Växellåda
4-41

OBS
•(För bilar med instrumentgrupp av
typ B
*1)
Om motorvarvtalet håller på att
överstiga det tillåtna motorvarvtalet
ljuder summern.
Se Övervarvssummer på sidan 7-50.
*1 För att avgöra vilken typ av
instrumentgrupp som sitter i din
Mazda kan du se det under
Mätare och instrument på sidan
4-23.
•Om det är svårt att lägga i
backväxeln, ska växelspaken ställas i
friläget och kopplingen släppas upp
igen innan nästa försök.
•(Med i-stop-funktion)
Om motorn har stannat på grund av
ett motorstopp kan du starta den igen
genom att trampa ned
kopplingspedalen inom 3 sekunder
från det att motorn stannade.
Motorn kan inte startas trots att
kopplingspedalen har trampats ner
under följande förhållanden:
•Förardörren är öppen.
•Förarsidans säkerhetsbälte är inte
fastspänt.
•Kopplingspedalen är inte helt
uppsläppt efter motorstoppet.
•Kopplingspedalen har trampats ner
under tiden som motorn stannar.
tVäxellägesindikering
Växellägesindikeringen hjälper dig att
erhålla en optimal bränsleekonomi och en
mjuk körning. På instrumentgruppen visas
det valda växelläget samt informerar
föraren om att växla till den lämpligaste
växeln under rådande körförhållanden.

Valt växelläge Lämpligt växelläge
VisningStatus
Siffra Den valda växeln visas.
och siffraUpp- eller nerväxling till det visa-
de växelläget rekommenderas.
VIKTIGT
Förlita dig inte enbart på
indikeringarnas upp- och
nerväxlingsrekommendationer. I
verkliga trafiksituationer kan det krävas
växling som skiljer sig från
indikeringarna. För att undvika olyckor
måste väg- och trafikförhållandena
bedömas korrekt av föraren före
växling.
Under körning
Växellåda
4-42

OBS
Växellägesindikeringen släcks när
följande moment utförs.
•Bilen står stilla.
•Växellådan sätts i neutralläget.
•Bilen backar.
•Kopplingen är inte helt inkopplad vid
acceleration från stillastående.
•Kopplingspedalen förblir nertryckt i
minst 2 sekunder under körning.
Under körning
Växellåda
4-43

Automatväxellåda – reglage
Frigöringsknapp
Indikerar att växelväljaren kan röras fritt till valfritt läge.
Indikerar att du måste hålla inne frigöringsknappen för att växla.
Indikerar att bromspedalen måste vara nedtrampad och frigöringsknappen
intryckt för att det ska gå att växla (tändningen måste vara på).
Olika låsningar:
OBS
Växellådan (Sport AT) har en funktion som inte ingår i traditionella automatväxellådor:
föraren kan själv välja växel istället för att låta automatväxellådan välja läge. Även om
du tänker använda automatväxellådan på normalt sätt, bör du känna till att det är möjligt
att av misstag välja manuellt läge och att detta kan leda till att fel växel läggs i. Om du
hör att motorvarvtalet ökar eller om motorn rusar, kontrollera att du inte slagit över till
manuellt läge av misstag (sidan 4-47).
Under körning
Växellåda
4-44

tIndikering för växlingsläge
Växelväljarens läge visas när tändningen
slås på.
OBS
Om något av följande utförs kommer
väljarpositionen att visas under 5
minuter även om tändningen står i
annat läge än ON.
•Tändningen är avstängd.
•Förardörren är öppen.
Indikering för växelläge
I manuellt läge kommer indikatorn ”M” på
växellägesindikatorn att tändas och
siffrorna för vald växel att visas.
ttVa r n i n g s l a m p a
Varningslampan tänds när det är ett fel i
systemet.
Se Varningslampor på sidan 4-36.
tVäxellådans områden
•Indikatorn för växelläget i
instrumentgruppen tänds. Se Varnings-/
indikeringslampor på sidan 4-35.
•Växelväljaren måste stå i läge P eller N
när motorn startas.
P (Park)
P låser växellådan och förhindrar
framhjulen från att rotera.
VA R N I N G
Placera alltid växelväljaren i P, och
dra åt parkeringsbromsen:
Det är farligt att bara placera
växelväljaren i läge P utan att
använda parkeringsbromsen för att
hålla bilen på plats. Om P inte håller
bilen på plats kan den börja rulla och
orsaka en olycka.
VIKTIGT
•Växellådan kan gå sönder om växling
till P, N eller R görs medan bilen
rullar.
•Att lägga i en växel eller backen
medan motorn går på förhöjd
tomgång kan skada växellådan.
R (Backväxel)
I läge R rör sig bilen bara bakåt. Bilen
måste stå helt stilla innan du växlar till
eller från R, utom i undantagsfall, se
Gunga bilen (sidan 3-48).
N (Neutral)
I läge N är hjulen och växellådan inte
låsta. Bilen kommer att rulla fritt även vid
minsta lutning såvida inte
parkeringsbromsen är åtdragen eller
bromsarna är ansatta.
Under körning
Växellåda
4-45

VA R N I N G
Om motorn går på förhöjd tomgång,
lägg inte i en växel om du är i läge N
eller P:
Det är farligt att lägga i en växel från
läget N eller P om motorn går på
förhöjd tomgång. Om detta görs kan
bilen plötsligt röra sig och orsaka
allvarlig skada eller en olycka.
Växla inte till läge N medan bilen körs:
Det är farligt att växla till läge N
under körning. Motorbromsen
fungerar inte under inbromsning
vilket kan leda till en olycka eller
allvarlig skada.
VIKTIGT
Växla inte till läge N medan bilen körs.
Det kan leda till skador på växellådan.
OBS
Dra åt parkeringsbromsen eller tryck
ner bromspedalen innan växelföraren
flyttas från läge N så att bilen inte
oväntat börjar rulla.
D (Drive)
D är det normala körläget. Från ett stopp
kommer växellådan automatiskt att göra
sex (6) växlingar.
M (Manuell)
M är det manuella växelläget. Du kan
växla upp eller ner genom att manövrera
växelväljaren. Se Manuellt växlingsläge
på sidan 4-47.
tAktiv adaptiv växling (AAS-Active
Adaptive Shift)
Aktiv adaptiv växling är ett system som
automatiskt styr växellådans
växlingspunkter så att de passar
vägförhållandena och förarens
kommandon på bästa sätt. Detta förbättrar
körkänslan. Växellådan kan växla om till
AAS-läge vid körning uppför eller nedför
backar, vid kurvtagning, körning i kraftiga
stigningar eller när gaspedalen trycks ned
snabbt medan växelväljaren står i läget D.
Beroende på väg- och körförhållandena
och hur bilen framförs kanske växling sker
med fördröjning eller inte alls. Detta tyder
dock inte på något problem eftersom
AAS-läget kommer att hålla kvar det
optimala växelläget.
tVäxellåssystem
Växelspärrsystemet förhindrar växling
från läge P såvida inte bromspedalen
trycks ner.

Gör så här för att växla från läge P:
1. Trampa ner bromspedalen och håll den
nere.
2. Starta motorn.
3. Tryck och håll kvar frigöringsknappen.
4. Rör på växelväljaren.
Under körning
Växellåda
4-46

OBS
•När tändningen står i läge ACC eller
tändningen är avstängd, går det inte
att flytta växelväljaren från läge P.
•Tändningen kan inte stängas av om
växelväljaren inte står i läge P.
tFörbikoppling av växelspärr
Fortsätt att hålla ned bromspedalen om det
inte går att flytta växelväljaren från läge P
genom vanlig växling.
Ty p A
1. Ta bort locket till förbikopplingen av
växelspärr med en platt skruvmejsel
inlindad i en trasa.
2. Sätt in en skruvmejsel och tryck ner
den.

Kåpa
3. Tryck och håll kvar frigöringsknappen.
4. Rör på växelväljaren.
5. Ta bilen till en kunnig reparatör, vi
rekommenderar en auktoriserad
Mazda-verkstad för kontroll av
systemet.
Ty p B
1. Tryck på frigöringsknappen med
knappen intryckt.
Frigöringsknapp
knapp
2. Rör på växelväljaren.
3. Ta bilen till en kunnig reparatör, vi
rekommenderar en auktoriserad
Mazda-verkstad för kontroll av
systemet.
ttManuellt växlingsläge
Det manuella växlingsläget gör det möjligt
att göra ett eget växlingsval genom att föra
växelväljaren för att byta växel. Det ger
dig möjlighet att styra motorvarvtal och
vridmoment till drivhjulen på liknande sätt
som en manuell växellåda, när du behöver
mer kontroll.
Växla till manuellt läge genom att flytta
växelväljaren från D till M.

Under körning
Växellåda
4-47

OBS
Du kan lägga in läget för manuell
växling medan du kör utan att
växellådan tar skada.
För att återgå till automatiskt växelläge -
flytta växelväljaren från M till D.
OBS
•Om du växlar till manuellt läge när
bilen står stilla kommer växellådan
att använda läget M1.
•Om du växlar till manuellt läge utan
att trycka på gaspedalen vid körning i
läge D, eller femmans/sexans växel
kommer systemet att växla till läget
M4/M5.

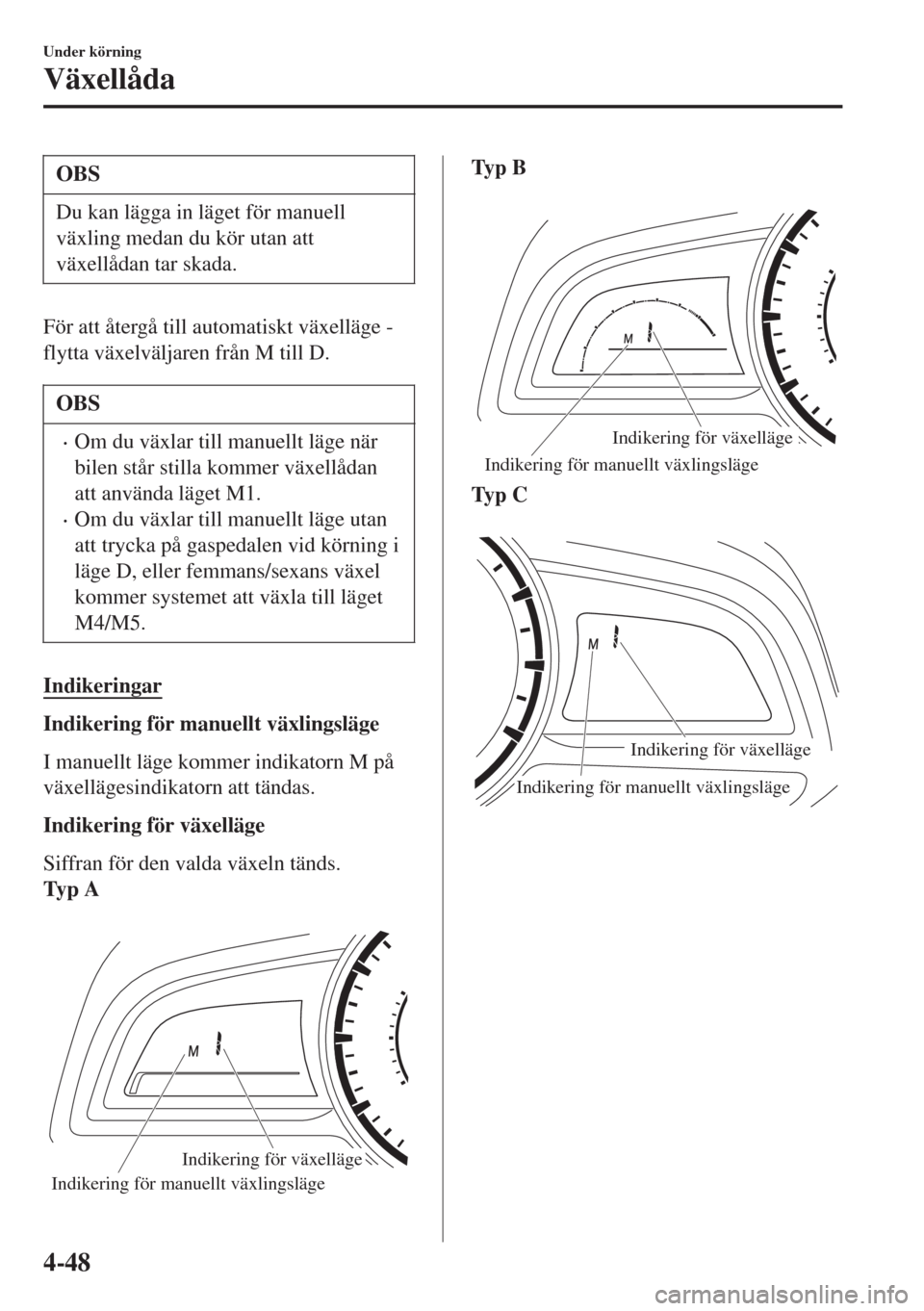

Indikeringar
Indikering för manuellt växlingsläge
I manuellt läge kommer indikatorn M på
växellägesindikatorn att tändas.
Indikering för växelläge
Siffran för den valda växeln tänds.
Ty p A

Indikering för manuellt växlingsläge
Indikering för växelläge
Ty p B

Indikering för växelläge
Indikering för manuellt växlingsläge
Ty p C

Indikering för manuellt växlingsläge
Indikering för växelläge
Under körning
Växellåda
4-48
