2015 MAZDA MODEL 6 Instruktionsbog (in Danish)

6-49
Vedligeholdelse og pleje
Ejerens vedligeholdelse
4. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.
5. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.6. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.
7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Pærer til fjernlys/kørelys (med kørelys)
(Venstre side)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn motorhjelmen.
3. Fjern klemmen.

6-50
Vedligeholdelse og pleje
Ejerens vedligeholdelse
4. Flyt luftrenserdækslet, og skab et
område, der er stort nok til at arbejde i.
5. Drej dækslet mod uret, og fjern det.
6. Drej fatningen (inklusive pæren) mod
uret, og fjern den.7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
(Højre side)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn motorhjelmen.
3. Frakobl klemmen.
4. Fjern sprinklervæskebeholderen og
bolte.
Klemme
Spr
inklervæskebeholderBolt
Holder

6-51
Vedligeholdelse og pleje
Ejerens vedligeholdelse
5. Fjern holderen.
6. Drej dækslet mod uret, og fjern det.
7. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
8. En ny pære indsættes i omvendt
rækkefølge af udtagningen.Pærer til fjernlys (uden kørelys)
(Venstre side)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn motorhjelmen.
3. Fjern klemmen.
4. Flyt luftrenserdækslet, og skab et
område, der er stort nok til at arbejde i.
Holder

6-52
Vedligeholdelse og pleje
Ejerens vedligeholdelse
5. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.
6. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.
7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
(Højre side)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn motorhjelmen.3. Frakobl klemmen.
4. Fjern sprinklervæskebeholderen og
bolte.
5. Fjern holderen.
Klemme
Spr
inklervæskebeholderBolt
Holder
Holder

6-53
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.
7. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.
8. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Kørelys/positionslys (med LED-
forlygter), vingesignaturbelysning*
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed. LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler en autoriseret
Mazda-reparatør, når udskiftning er
nødvendig.
Blinklys foran, positionslys (med
halogenforlygter)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til venstre, og motoren slukkes.
Hvis der skal skiftes en pære i venstre
side, skal rattet drejes til højre.
3. Træk i midterdelen af plastikholderne,
og fjern dem.
Afmontering
Montering
*Visse modeller.

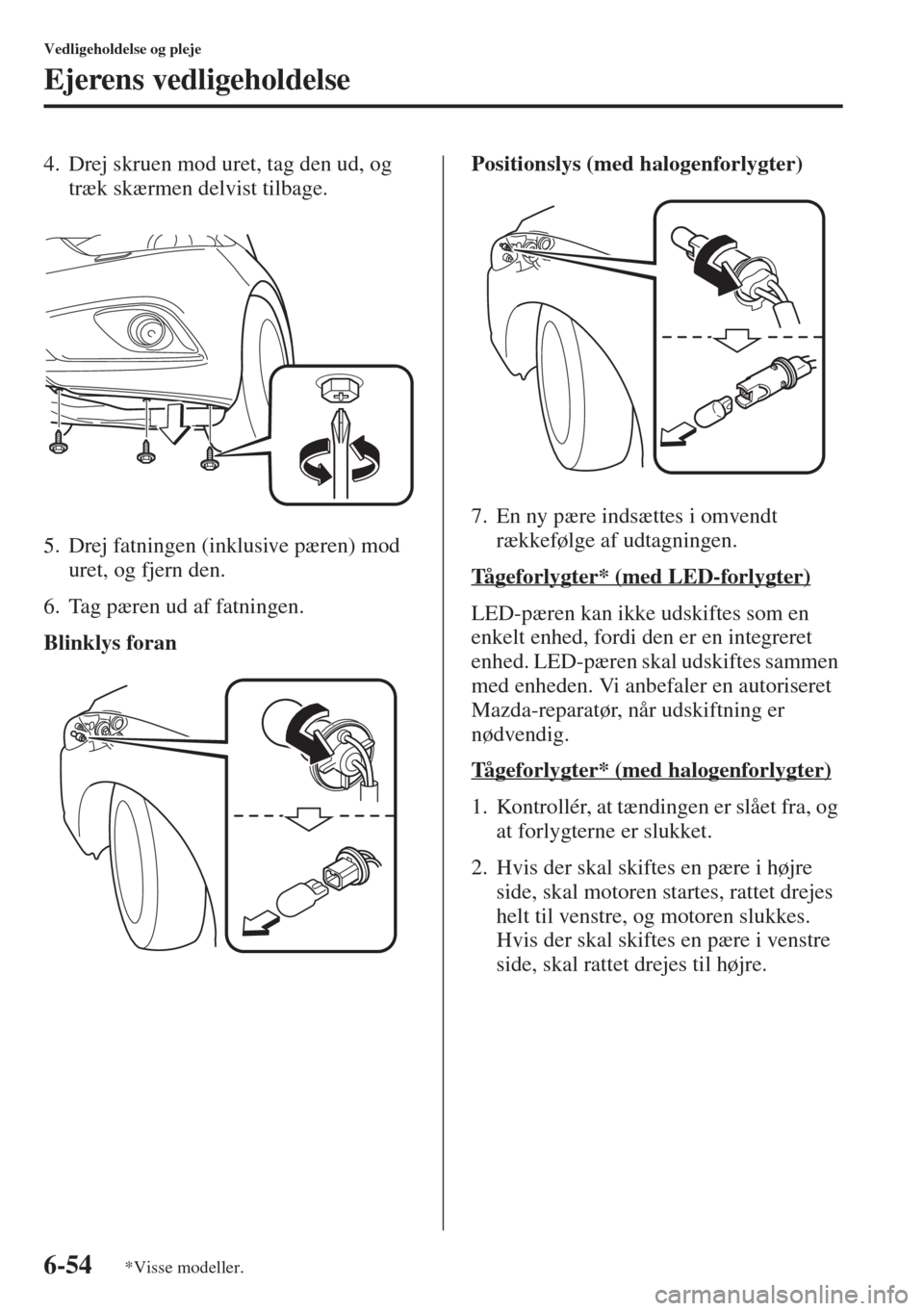

6-54
Vedligeholdelse og pleje
Ejerens vedligeholdelse
4. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.
5. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
6. Tag pæren ud af fatningen.
Blinklys foranPositionslys (med halogenforlygter)
7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Tå g e f o r lygter* (med LED-forlygter)
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed. LED-pæren skal udskiftes sammen
med enheden. Vi anbefaler en autoriseret
Mazda-reparatør, når udskiftning er
nødvendig.
Tå g e f o r lygter* (med halogenforlygter)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til venstre, og motoren slukkes.
Hvis der skal skiftes en pære i venstre
side, skal rattet drejes til højre.
*Visse modeller.

6-55
Vedligeholdelse og pleje
Ejerens vedligeholdelse
3. Træk i midterdelen af plastikholderne,
og fjern dem.
4. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.5. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.
6. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.
7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Bremselys/baglygter, højt monteret
bremselys, blinklys på siden, bremselys
(med LED-forlygter), baglygter (med
LED-forlygter)
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed.
Afmontering
Montering

6-56
Vedligeholdelse og pleje
Ejerens vedligeholdelse
LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler en autoriseret
Mazda-reparatør, når udskiftning er
nødvendig.
Blinklys bagpå
Sedan
1. Kontroller, at tændingen er slået fra, og
at blinklyset er slukket.
2. Løft bagagerumsmåtten.
3.(Venstre side)
Træk i midterdelen af plastikholderne,
og fjern dem og lommen.
(Højre side)
Fjern lommen.
(Venstre side)(Højre side)
4. Træk i midterdelen af plastikholderne,
og fjern dem samt bagagerummets
endebeklædning.
5. Træk i midterdelen af plastikholderne,
og fjern dem samt
bagagerumsbeklædningen.
Afmontering
Montering
Afmontering
Montering
