2015 MAZDA MODEL 3 HATCHBACK Handleiding (in Dutch)

4–189
Tijdens het rijden
Achteruitkijkmonitor
OPGELET
De richtlijnen op het scherm zijn vaste lijnen. Deze bewegen niet mee met de draaiing
van het stuurwiel door de bestuurder. Wees altijd voorzichtig en controleer tijdens het
achteruitrijden altijd de ruimte aan de achterzijde van de auto en het omliggende gedeelte
rechtstreeks met uw ogen.
Werking van de achteruitkijkmonitor
De werking van de achteruitkijkmonitor bij het achteruitrijden met de auto varieert
afhankelijk van de verkeers- en wegsituatie en de auto. De hoeveelheid benodigde
stuurbeweging en de timing varieert ook afhankelijk van de omstandigheden, dus controleer
de omgeving rechtstreeks met uw ogen en stuur de auto al naargelang de situatie.
Houd goed rekening met bovenstaande voorzorgsmaatregelen alvorens de
achteruitkijkmonitor te gebruiken.
OPMERKING
Beelden van de achteruitparkeercamera die getoond worden op de monitor zijn
omgekeerde beelden (spiegelbeelden).
1. Zet de keuzehendel in stand R om de display over te schakelen naar de
achteruitkijkmonitordisplay.
2. Controleer de omgeving rondom de auto en rijd achteruit.
(Displayconditie) (Voertuigconditie)
3. Nadat u de parkeerruimte binnen begint te rijden, langzaam achteruit blijven rijden zodat
de afstand tussen de voertuigbreedterichtlijnen en de zijkant van de parkeerruimte aan de
linker- en rechterzijde nagenoeg gelijk zijn.
/C\FCA'(&0#A'FKVKQPKPFD

4–190
Tijdens het rijden
Achteruitkijkmonitor
4. Ga verder met het bijdraaien van het stuurwiel totdat de voertuigbreedterichtlijnen
parallel zijn aan de linker- en rechterzijde van de parkeerruimte.
5. Zodra de lijnen parallel staan, de wielen rechtvooruit zetten en uw auto langzaam
achteruit de parkeerruimte inrijden. Blijf de omliggende ruimte van de auto controleren
en breng vervolgens de auto op de best mogelijke plaats tot stilstand. (Als de
parkeerruimte verdeelstrepen heeft, controleer dan of de voertuigbreedterichtlijnen ten
opzichte hiervan parallel staan.)
(Displayconditie) (Voertuigconditie)
6. Wanneer de keuzehendel vanuit stand R in een andere keuzehendelstand wordt gezet,
keert het scherm terug naar de voorgaande display.
/C\FCA'(&0#A'FKVKQPKPFD

4–191
Tijdens het rijden
Achteruitkijkmonitor
OPMERKING
Aangezien er een verschil kan zijn tussen de getoonde afbeelding, zoals hieronder
aangegeven, en de werkelijke omstandigheden tijdens het parkeren, altijd de veiligheid
aan de achterzijde van de auto en het omliggende gebied rechtstreeks visueel controleren.

 In de afbeelding van de parkeerruimte (of garage) welke hieronder wordt aangegeven,
bestaat de kans dat alhoewel het achterste uiteinde en de afstandrichtlijnen op de
monitor parallel lijken te staan, deze op de grond in feite niet parallel zijn.
  Bij het parkeren in een ruimte die enkel aan één zijde van de parkeerruimte een
verdeelstreep heeft, bestaat de kans dat de verdeelstreep en de voertuigbreedterichtlijn
op de monitor parallel lijken te staan, alhoewel deze in feite op de grond niet parallel
zijn.

/C\FCA'(&0#A'FKVKQPKPFD

4–192
Tijdens het rijden
Achteruitkijkmonitor
Afwijking tussen de werkelijke wegsituatie en het weergegeven beeld
Er is een enige afwijking tussen de werkelijke wegsituatie en de weergegeven wegsituatie.
Een dergelijke afwijking in het afstandsperspectief kan tot een ongeval leiden. Houd
rekening met de volgende omstandigheden die een afwijking in het afstandsperspectief
kunnen veroorzaken.
Wanneer de auto achterover helt als gevolg van het gewicht van passagiers en lading
Wanneer de achterzijde van de auto lager geworden is, lijkt het voorwerp dat op het scherm
wordt weergegeven verder dan de werkelijke afstand.
Variantie Voorwerp
Wanneer er een steile helling achter de auto is
Wanneer er een steile opwaartse helling (neerwaartse helling) achter de auto is, lijkt het
voorwerp dat op het scherm getoond wordt verder weg (neerwaartse helling: dichterbij) dan
de werkelijke afstand.
Lijkt verder weg
dan de werkelijke
afstandLijkt
dichterbij dan
de werkelijke
afstand
Voorwerp in
werkelijke positie Voorwerp in werkelijke positie
Voorwerp op schermA: Afstand tussen het voertuig en het voorwerp dat op het scherm wordt getoond.
B: Werkelijke afstand tussen voertuig en voorwerp. Voorwerp op
scherm
/C\FCA'(&0#A'FKVKQPKPFD

4–193
Tijdens het rijden
Achteruitkijkmonitor

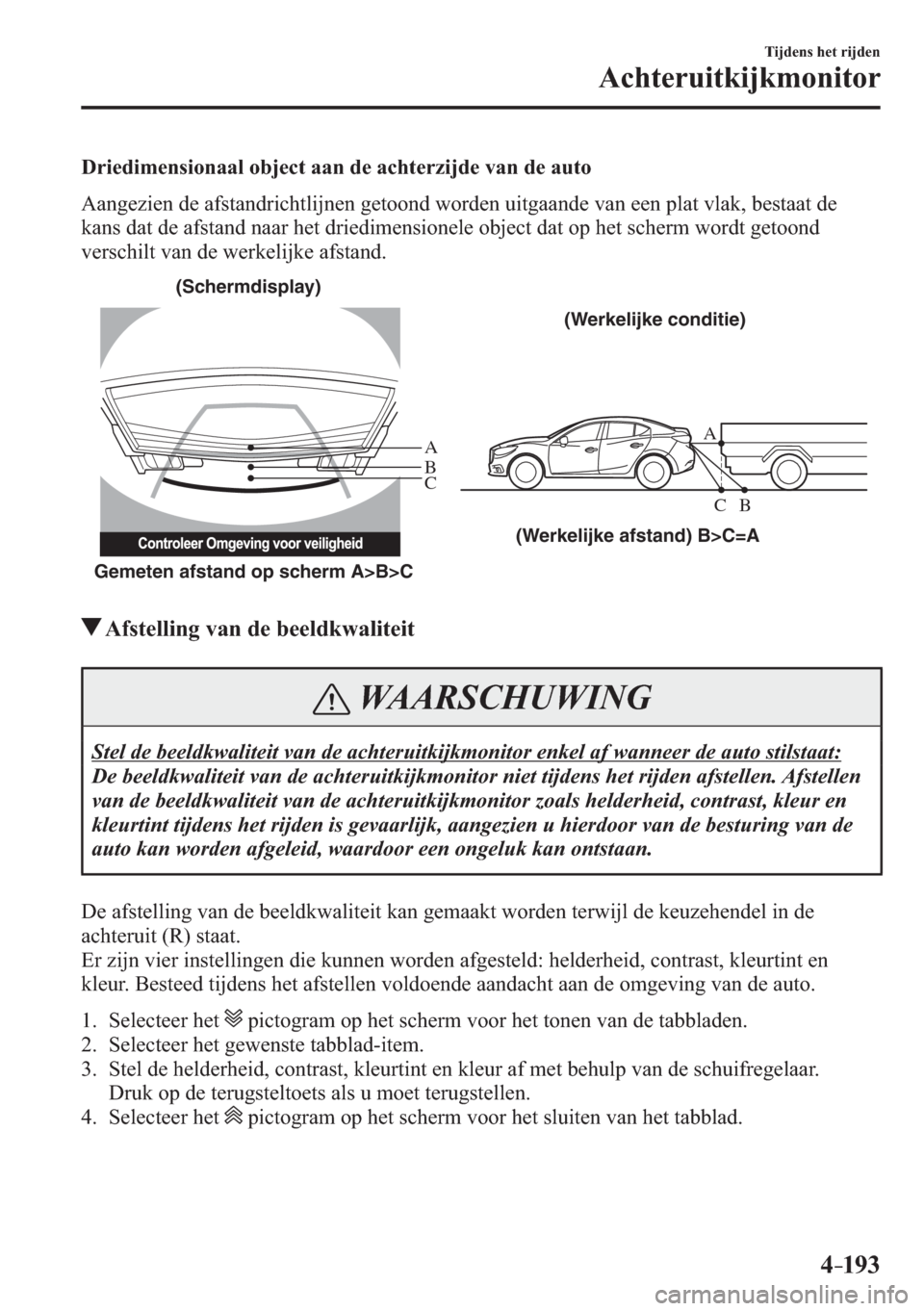

Driedimensionaal object aan de achterzijde van de auto
Aangezien de afstandrichtlijnen getoond worden uitgaande van een plat vlak, bestaat de
kans dat de afstand naar het driedimensionele object dat op het scherm wordt getoond
verschilt van de werkelijke afstand.
A
A
C B
CB
(Werkelijke afstand) B>C=A
Gemeten afstand op scherm A>B>C(Schermdisplay)
(Werkelijke conditie)
Afstelling van de beeldkwaliteit
WAARSCHUWING
Stel de beeldkwaliteit van de achteruitkijkmonitor enkel af wanneer de auto stilstaat:
De beeldkwaliteit van de achteruitkijkmonitor niet tijdens het rijden afstellen. Afstellen
van de beeldkwaliteit van de achteruitkijkmonitor zoals helderheid, contrast, kleur en
kleurtint tijdens het rijden is gevaarlijk, aangezien u hierdoor van de besturing van de
auto kan worden afgeleid, waardoor een ongeluk kan ontstaan.
De afstelling van de beeldkwaliteit kan gemaakt worden terwijl de keuzehendel in de
achteruit (R) staat.
Er zijn vier instellingen die kunnen worden afgesteld: helderheid, contrast, kleurtint en
kleur. Besteed tijdens het afstellen voldoende aandacht aan de omgeving van de auto.
1. Selecteer het
pictogram op het scherm voor het tonen van de tabbladen.
2. Selecteer het gewenste tabblad-item.
3. Stel de helderheid, contrast, kleurtint en kleur af met behulp van de schuifregelaar.
Druk op de terugsteltoets als u moet terugstellen.
4. Selecteer het
pictogram op het scherm voor het sluiten van het tabblad.
/C\FCA'(&0#A'FKVKQPKPFD

*Bepaalde modellen.4–194
Tijdens het rijden
Parkeersensorsysteem
Parkeersensorsysteem *
Het parkeersensorsysteem maakt gebruik van ultrasonische sensoren voor het opsporen
van hindernissen rondom de auto bij het parkeren van de auto in een garage of tijdens het
fi leparkeren wanneer er met een snelheid van ongeveer 10 km/h of minder met de auto
wordt gereden. Het systeem is uitgerust met een hulpinrichting die de bestuurder op de
hoogte stelt van de benaderde afstand vanaf de auto tot aan de omliggende hindernis via het
gebruik van een pieptoon en een hindernisdetectieaanduiding
* .
Voorste sensor
Achterste sensorAchterste sensor
Voor Achter
Sedan Hatchback
Voorste hoeksensor Achterste
hoeksensorAchterste
hoeksensor
WAARSCHUWING
Vertrouw niet volledig op het parkeersensorsysteem en controleer tijdens het rijden
steeds visueel de veiligheid rondom uw auto.
Het systeem kan de bestuurder assisteren bij de besturing van de auto in voorwaartse
en achterwaartse richting tijdens het parkeren. Het detectiebereik van de sensoren
is beperkt, dus door tijdens het rijden enkel op het systeem te vertrouwen kunnen
er ongelukken veroorzaakt worden. Controleer tijdens het rijden steeds visueel de
veiligheid rondom uw auto.
OPMERKING
  Breng geen accessoires aan binnen het detectiebereik van de sensoren. Dit kan de
werking van het systeem hinderen.
  Afhankelijk van de soort hindernis en de omgevingscondities, kan het detectiebereik
van een sensor verminderd worden, of bestaat de kans dat de sensoren de hindernissen
niet kunnen opsporen.
/C\FCA'(&0#A'FKVKQPKPFD

4–195
Tijdens het rijden
Parkeersensorsysteem
OPMERKING
  Het is mogelijk dat het systeem onder de volgende omstandigheden niet normaal
werkt:



 Wanneer zich modder, ijs of sneeuw aan het sensorgedeelte heeft vastgehecht
(wanneer dit wordt verwijderd, werkt het systeem weer normaal).



 Wanneer het sensorgedeelte is bevroren (wanneer het ijs ontdooid is, werkt het
systeem weer normaal).



 Wanneer de sensor met een hand wordt afgedekt.



 Wanneer de sensor aan een krachtige schok is blootgesteld.



 Wanneer de auto buitengewoon scheef staat.



 Onder buitengewoon hete of koude weersomstandigheden.



 Wanneer er met de auto over oneffenheden, op hellingen of op onverharde of met
gras bedekte wegen wordt gereden.



 Alles dat in de buurt van de auto ultrageluid voortbrengt, zoals de claxon van
een andere auto, het motorgeluid van een motorfi ets, het luchtremgeluid van een
vrachtwagen of de sensoren van een andere auto.



 Wanneer met de auto bij zware regenval wordt gereden of bij rijomstandigheden die
opspattend water veroorzaken.



 Wanneer een in de handel verkrijgbare staafantenne of een antenne voor
zendapparatuur in de auto is geïnstalleerd.



 Wanneer de auto in de richting gaat van een hoge of vierkante stoeprand.



 Wanneer de hindernis zich te dicht bij de sensor bevindt.

 Hindernissen onder de bumper worden mogelijk niet opgespoord. Hindernissen
die lager zijn dan de bumper of smal zijn worden mogelijk in eerste instantie wel
opgespoord maar worden naarmate de auto de hindernis dichter nadert niet meer
opgespoord.
  Het is mogelijk dat de volgende soorten hindernissen niet opgespoord worden:




 Dunne voorwerpen zoals kabel of touw



 Materialen die geluidsgolven gemakkelijk absorberen zoals katoen of sneeuw



 Hoekvormige voorwerpen



 Bijzonder lange voorwerpen, en die welke breed zijn aan de bovenzijde



 Kleine, korte voorwerpen

 Laat het systeem altijd inspecteren door een deskundige reparateur, bij voorkeur een
offi ciële Mazda reparateur als de bumpers een schok of stoot hebben gekregen, ook bij
een klein ongeluk. Als de sensoren een afwijking hebben, kunnen ze hindernissen niet
opsporen.
 (Met voorste sensor en voorste hoeksensor) Het is mogelijk dat er een storing is in het systeem als de zoemtoon niet werkt of
als het indikatielampje niet brandt wanneer de parkeerhulpsensorsschakelaar wordt
ingeschakeld. Raadpleeg een deskundige reparateur, bij voorkeur een offi ciële Mazda
reparateur.
/C\FCA'(&0#A'FKVKQPKPFD

4–196
Tijdens het rijden
Parkeersensorsysteem
OPMERKING
 (Zonder voorste sensor en voorste hoeksensor) Als er geen zoemtoon wordt gegeven is er mogelijk een defect in het systeem.
Raadpleeg een deskundige reparateur, bij voorkeur een offi ciële Mazda reparateur.

(Met voorste sensor en voorste hoeksensor) Het is mogelijk dat er een storing is in het systeem als de zoemtoon die een
systeemstoring aangeeft gehoord wordt en als het indikatielampje knippert. Raadpleeg
een deskundige reparateur, bij voorkeur een offi ciële Mazda reparateur.

 Het is mogelijk dat de zoemer die een storing in het systeem aangeeft niet wordt
gehoord als de omgevingstemperatuur buitengewoon laag is, of als er zich modder,
ijs of sneeuw aan het sensorgedeelte heeft vastgehecht. Verwijder alle vreemde
bestanddelen van het sensorgedeelte.
  Raadpleeg bij het monteren van een trekhaak een deskundige reparateur, bij voorkeur
een offi ciële Mazda reparateur.
Sensordetectiebereik
De sensoren kunnen hindernissen opsporen binnen het volgende bereik.
Detectiebereik van voorste sensor
Detectiebereik van voorste hoeksensor Detectiebereik van achterste
sensor Detectiebereik van achterste hoeksensorB
A
D
CA: Ongeveer 50 cm
B: Ongeveer 50 cm
C: Ongeveer 100 cm
D: Ongeveer 150 cm
