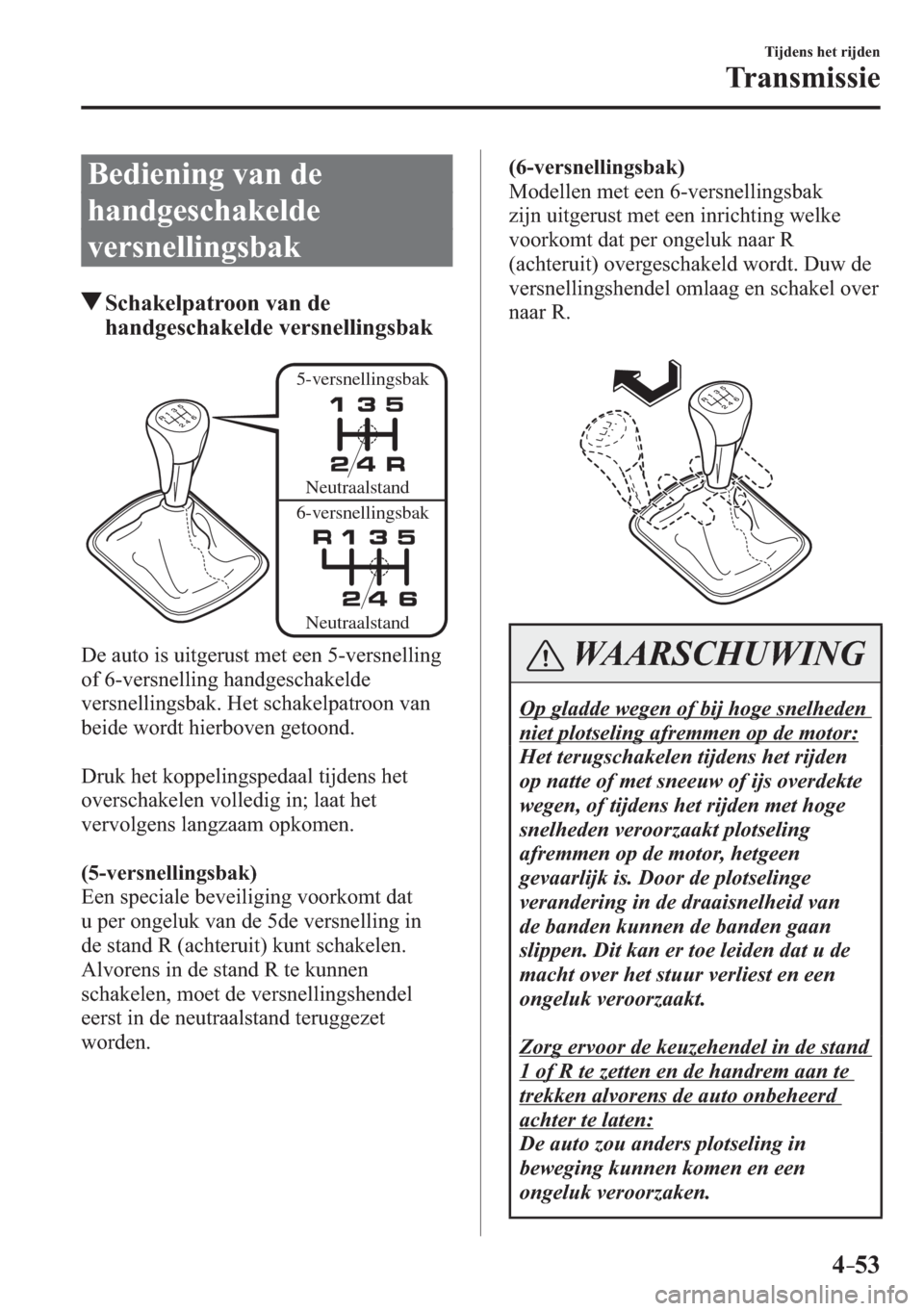

4–53
Tijdens het rijden
Transmissie
Bediening van de
handgeschakelde
versnellingsbak
Schakelpatroon van de
handgeschakelde versnellingsbak
5-versnellingsbak
6-versnellingsbakNeutraalstand
Neutraalstand
De auto is uitgerust met een 5-versnelling
of 6-versnelling handgeschakelde
versnellingsbak. Het schakelpatroon van
beide wordt hierboven getoond.
Druk het koppelingspedaal tijdens het
overschakelen volledig in; laat het
vervolgens langzaam opkomen.
(5-versnellingsbak)
Een speciale beveiliging voorkomt dat
u per ongeluk van de 5de versnelling in
de stand R (achteruit) kunt schakelen.
Alvorens in de stand R te kunnen
schakelen, moet de versnellingshendel
eerst in de neutraalstand teruggezet
worden.(6-versnellingsbak)
Modellen met een 6-versnellingsbak
zijn uitgerust met een inrichting welke
voorkomt dat per ongeluk naar R
(achteruit) overgeschakeld wordt. Duw de
versnellingshendel omlaag en schakel over
naar R. WAARSCHUWING
Op gladde wegen of bij hoge snelheden
niet plotseling afremmen op de motor:
Het terugschakelen tijdens het rijden
op natte of met sneeuw of ijs overdekte
wegen, of tijdens het rijden met hoge
snelheden veroorzaakt plotseling
afremmen op de motor, hetgeen
gevaarlijk is. Door de plotselinge
verandering in de draaisnelheid van
de banden kunnen de banden gaan
slippen. Dit kan er toe leiden dat u de
macht over het stuur verliest en een
ongeluk veroorzaakt.
Zorg ervoor de keuzehendel in de stand
1 of R te zetten en de handrem aan te
trekken alvorens de auto onbeheerd
achter te laten:
De auto zou anders plotseling in
beweging kunnen komen en een
ongeluk veroorzaken.
/C\FCA'(&0#A'FKVKQPKPFD

4–54
Tijdens het rijden
Transmissie
OPGELET
  Laat tijdens het rijden uw voet nooit
op het koppelingspedaal rusten.
Gebruik de koppeling niet om de
auto op een helling in stilstaande
positie te houden. Wanneer u uw
voet op het koppelingspedaal laat
rusten wordt onnodige slijtage
van de koppeling en beschadiging
veroorzaakt.
  Oefen geen onnodige zijdelingse
kracht uit op de versnellingshendel
bij het overschakelen van de 5de
naar de 4de versnelling. Dit kan er
toe leiden dat per ongeluk de 2de
versnelling wordt gekozen, wat
beschadiging van de transmissie kan
veroorzaken.
  Zorg er voor dat de auto volledig
tot stilstand is gebracht alvorens
naar stand R over te schakelen.
Overschakelen naar stand R terwijl
de auto nog in beweging is kan
beschadiging van de versnellingsbak
tot gevolg hebben.
OPMERKING
  Bij voertuigen met een type C
instrumentengroep*1
 Als het motortoerental op het punt
staat het toegestane motortoerental te
overschrijden, klinkt er een zoemer.
 Zie Waarschuwingszoemer
motortoerental op pagina 7-59 .
 Zie Meters en tellers op pagina
4-28 om te bepalen met welke
instrumentengroep uw Mazda is
uitgerust.
  Indien het moeilijk is in naar stand
R te schakelen, naar de vrijstand
terugschakelen, het koppelingspedaal
loslaten en vervolgens nogmaals
proberen.
  (Met i-stop functie)  Als de motor als gevolg van afslaan
is gestopt, kan deze opnieuw worden
gestart door het koppelingspedaal in
te trappen binnen 3 seconden nadat
de motor is gestopt.
 De motor kan onder de volgende
omstandigheden ook als het
koppelingspedaal wordt ingetrapt
niet opnieuw worden gestart:



 Het bestuurdersportier geopend is.


 De veiligheidsgordel van de
bestuurder is niet vastgemaakt.


 Na het afslaan van de motor is het
koppelingspedaal niet volledig
losgelaten.


 Het koppelingspedaal wordt
ingetrapt terwijl de motor niet
volledig is stopgezet.
/C\FCA'(&0#A'FKVKQPKPFD

*Bepaalde modellen.4–55
Tijdens het rijden
Transmissie
Schakelstand-indikatie *
Het schakelstand-indikatielampje dient
als hulp voor vermindering van het
brandstofverbruik en het verkrijgen van
betere rijprestaties. Deze toont de gekozen
schakelstand in de instrumentengroep
en raadt tevens de bestuurder aan over
te schakelen naar de schakelstand
die het beste past bij de huidige
rijomstandigheden.
Geselecteerde
schakelstandGeschikte
schakelstand
Aanduiding Conditie
Nummer De geselecteerde schakelstand
wordt getoond.
en nummer Opschakelen of terugschakelen
naar de aangegeven schakelstand
wordt aanbevolen.
OPGELET
Vertrouw niet enkel op de opschakel/
terugschakel-aanbevelingen van
de indikaties. Het is mogelijk dat
bij werkelijke rijomstandigheden
anders geschakeld moet worden
dan de indikatielampjes aangeven.
Om het risico van ongevallen te
voorkomen, dient de bestuurder
alvorens te schakelen de weg- en
verkeersomstandigheden correct te
beoordelen.
OPMERKING
Het schakelstand-indikatielampje wordt
op de volgende manieren uitgeschakeld.

 De auto wordt stopgezet.
 De neutraalstand wordt ingeschakeld.
 Bij achteruit rijden.
 Wanneer bij het wegrijden vanuit
stilstand de koppeling niet volledig is
opgekomen.
  Het koppelingspedaal tijdens het
rijden gedurende 2 seconde of langer
ingetrapt blijft.
/C\FCA'(&0#A'FKVKQPKPFD

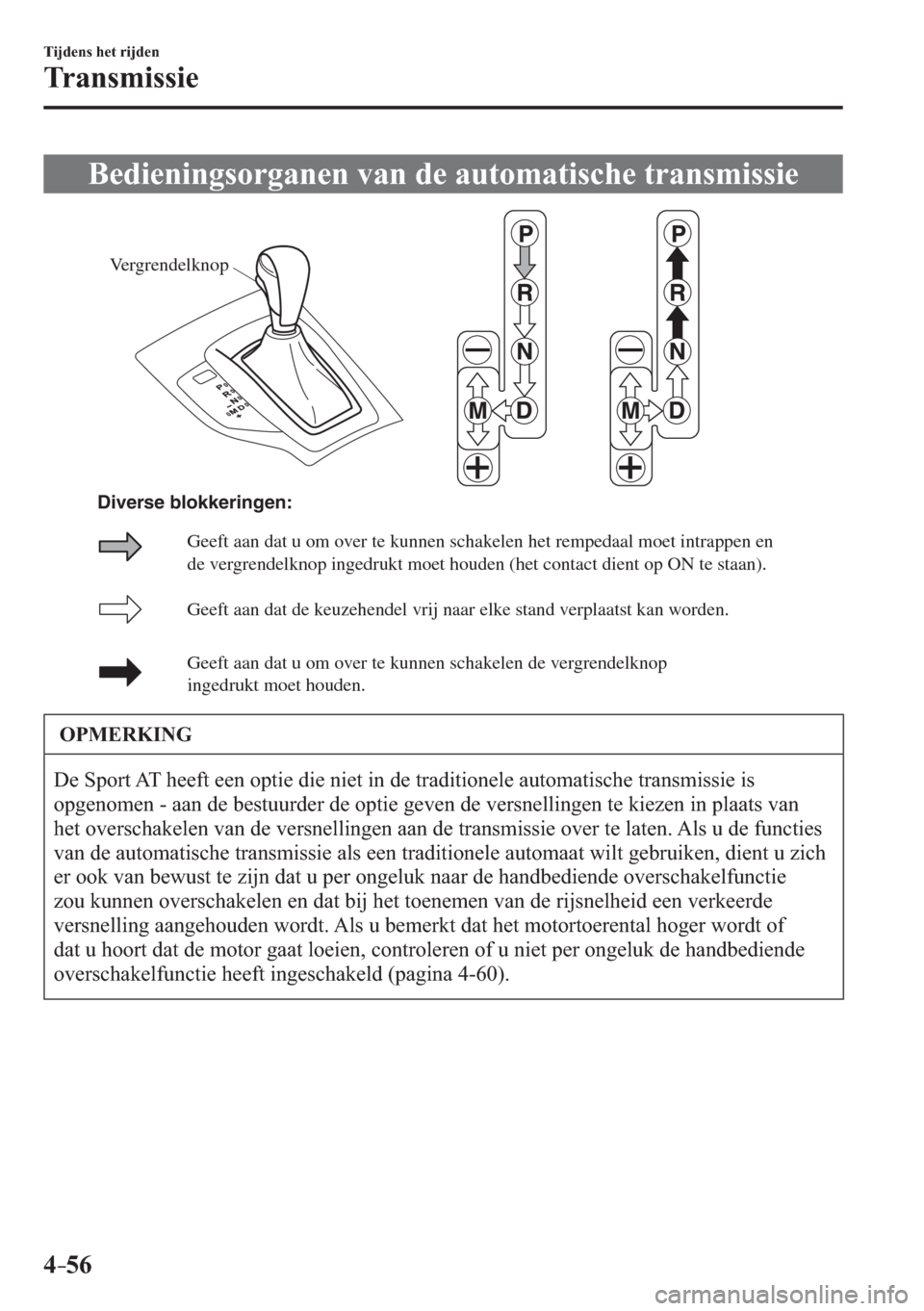

4–56
Tijdens het rijden
Transmissie
Bedieningsorganen van de automatische transmissie
Vergrendelknop
Geeft aan dat de keuzehendel vrij naar elke stand verplaatst kan worden.
Geeft aan dat u om over te kunnen schakelen de vergrendelknop
in
gedrukt moet houden.
Geeft aan dat u om over te kunnen schakelen het rempedaal moet intrappen en
de vergrendelknop ingedrukt moet houden (het contact dient op ON te staan).
Diverse blokkeringen:
OPMERKING
De Sport AT heeft een optie die niet in de traditionele automatische transmissie is
opgenomen - aan de bestuurder de optie geven de versnellingen te kiezen in plaats van
het overschakelen van de versnellingen aan de transmissie over te laten. Als u de functies
van de automatische transmissie als een traditionele automaat wilt gebruiken, dient u zich
er ook van bewust te zijn dat u per ongeluk naar de handbediende overschakelfunctie
zou kunnen overschakelen en dat bij het toenemen van de rijsnelheid een verkeerde
versnelling aangehouden wordt. Als u bemerkt dat het motortoerental hoger wordt of
dat u hoort dat de motor gaat loeien, controleren of u niet per ongeluk de handbediende
overschakelfunctie heeft ingeschakeld (pagina 4-60 ).
/C\FCA'(&0#A'FKVKQPKPFD

4–57
Tijdens het rijden
Transmissie
Schakelstandindikatie
De stand van de keuzehendel wordt
aangegeven wanneer het contact op ON
wordt gezet.
Versnellingspositie-indikatie
In de handbediende overschakelfunctie
gaat de “M” van de schakelstandindikatie
branden en wordt het nummer van de
gekozen versnelling getoond.
Waarschuwingslampje
Het waarschuwingslampje gaat branden
als het systeem defect is.
Zie Waarschuwingslampjes op pagina
4-47 .
Schakelstanden













 Het schakelstandindikatielampje in de
instrumentengroep gaat branden. Zie
Waarschuwings/indikatielampjes op
pagina 4-46 .



 Om de startmotor in te schakelen dient
de keuzehendel in de stand P of N te
staan.
P (parkeren)
In stand P is de transmissie geblokkeerd
waardoor wordt voorkomen dat de
voorwielen kunnen draaien.
WAARSCHUWING
Zet de keuzehendel altijd in stand P en
trek de handrem aan:
Het is gevaarlijk wanneer u enkel
de keuzehendel in stand P zet om de
auto geparkeerd te houden zonder de
handrem te gebruiken. Als stand P
ontgrendeld raakt, kan de auto gaan
rollen hetgeen tot ongelukken kan
leiden.
OPGELET
  De transmissie kan beschadigd raken
wanneer u de stand P (parkeren), N
(neutraal) of R (achteruit) inschakelt
terwijl de auto in beweging is.
  Overschakelen in een van de vooruit
versnellingen of in de achteruit
wanneer de motor sneller draait dan
stationair, kan beschadiging van de
transmissie tot gevolg hebben.
R (achteruit)
In stand R kan er met de auto uitsluitend
achteruit gereden worden. Breng de auto
altijd eerst volledig tot stilstand, alvorens
naar of vanuit stand R (achteruit) over te
schakelen, behalve onder buitengewone
omstandigheden zoals beschreven onder
“Op eigen kracht lostrekken van de auto”
(pagina 3-63 ).
N (neutraal)
De wielen en de transmissie zijn in deze
stand niet geblokkeerd. Als de handrem
of de voetrem niet wordt gebruikt, kan
de auto zelfs op een geringe helling
gemakkelijk gaan rollen.
/C\FCA'(&0#A'FKVKQPKPFD

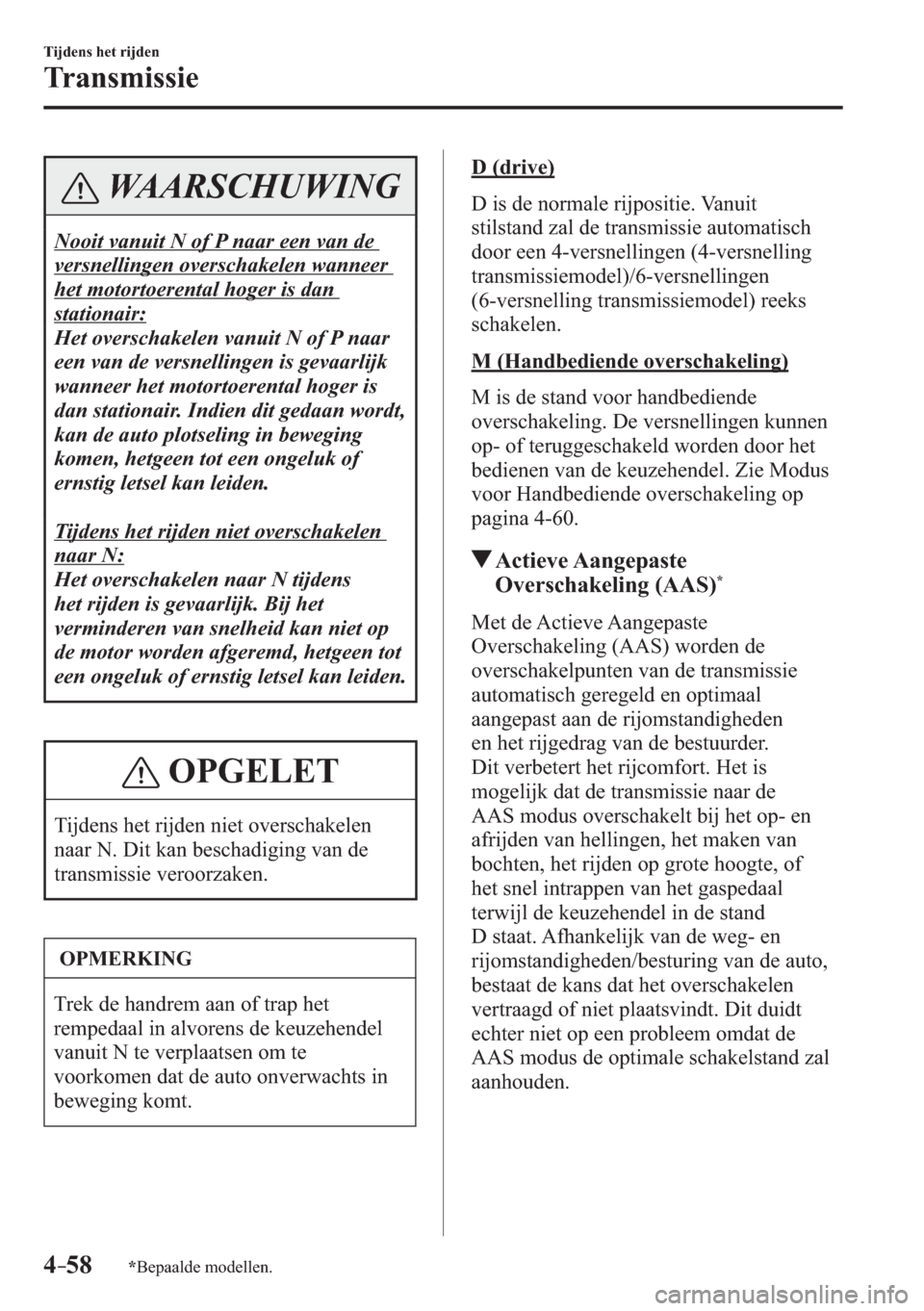

*Bepaalde modellen.4–58
Tijdens het rijden
Transmissie
WAARSCHUWING
Nooit vanuit N of P naar een van de
versnellingen overschakelen wanneer
het motortoerental hoger is dan
stationair:
Het overschakelen vanuit N of P naar
een van de versnellingen is gevaarlijk
wanneer het motortoerental hoger is
dan stationair. Indien dit gedaan wordt,
kan de auto plotseling in beweging
komen, hetgeen tot een ongeluk of
ernstig letsel kan leiden.
Tijdens het rijden niet overschakelen
naar N:
Het overschakelen naar N tijdens
het rijden is gevaarlijk. Bij het
verminderen van snelheid kan niet op
de motor worden afgeremd, hetgeen tot
een ongeluk of ernstig letsel kan leiden.
OPGELET
Tijdens het rijden niet overschakelen
naar N. Dit kan beschadiging van de
transmissie veroorzaken.
OPMERKING
Trek de handrem aan of trap het
rempedaal in alvorens de keuzehendel
vanuit N te verplaatsen om te
voorkomen dat de auto onverwachts in
beweging komt.
D (drive)
D is de normale rijpositie. Vanuit
stilstand zal de transmissie automatisch
door een 4-versnellingen (4-versnelling
transmissiemodel)/6-versnellingen
(6-versnelling transmissiemodel) reeks
schakelen.
M (Handbediende overschakeling)
M is de stand voor handbediende
overschakeling. De versnellingen kunnen
op- of teruggeschakeld worden door het
bedienen van de keuzehendel. Zie Modus
voor Handbediende overschakeling op
pagina 4-60 .
Actieve Aangepaste
Overschakeling (AAS) *
Met de Actieve Aangepaste
Overschakeling (AAS) worden de
overschakelpunten van de transmissie
automatisch geregeld en optimaal
aangepast aan de rijomstandigheden
en het rijgedrag van de bestuurder.
Dit verbetert het rijcomfort. Het is
mogelijk dat de transmissie naar de
AAS modus overschakelt bij het op- en
afrijden van hellingen, het maken van
bochten, het rijden op grote hoogte, of
het snel intrappen van het gaspedaal
terwijl de keuzehendel in de stand
D staat. Afhankelijk van de weg- en
rijomstandigheden/besturing van de auto,
bestaat de kans dat het overschakelen
vertraagd of niet plaatsvindt. Dit duidt
echter niet op een probleem omdat de
AAS modus de optimale schakelstand zal
aanhouden.
/C\FCA'(&0#A'FKVKQPKPFD

4–59
Tijdens het rijden
Transmissie
Schakelblokkeersysteem
Het schakelblokkeersysteem voorkomt dat
u vanuit stand P kunt overschakelen tenzij
u het rempedaal indrukt.
Overschakelen vanuit P:
1. Houd het rempedaal ingedrukt.
2. Start de motor.
3. Houd de vergrendelknop ingedrukt.
4. Verplaats de keuzehendel.
OPMERKING
  Wanneer het contact op ACC wordt
gezet of het contact wordt uitgezet,
kan de keuzehendel niet vanuit stand
P overgeschakeld worden.
  Het contact kan niet op OFF gezet
worden als de keuzehendel niet in P
staat.
Ontgrendelpal van
overschakelblokkering
Als bij gebruik van de juiste
overschakelprocedure de keuzehendel
niet vanuit P verplaatst kan worden, het
rempedaal ingedrukt blijven houden.
1. Verwijder het kapje van
de ontgrendelpal van de
overschakelblokkering met behulp van
een platte schroevendraaier die met een
doek is omwikkeld.
2. Steek een schroevendraaier naar binnen
en duw deze naar beneden.
Deksel
3. Houd de vergrendelknop ingedrukt.
4. Verplaats de keuzehendel.
5. Breng de auto naar een deskundige
reparateur, bij voorkeur een offi ciële
Mazda reparateur om het systeem te
laten controleren.
/C\FCA'(&0#A'FKVKQPKPFD

4–60
Tijdens het rijden
Transmissie
Modus voor handbediende
overschakeling
De modus voor handbediende
overschakeling geeft u het gevoel met een
auto met handgeschakelde versnellingsbak
te rijden doordat u de keuzehendel
handmatig kunt bedienen. Dit maakt dat
u het motortoerental en het koppel naar
de aangedreven wielen kunt regelen,
precies zoals bij een handgeschakelde
versnellingsbak, in het geval meer controle
gewenst is.
Voor het overschakelen naar de modus
voor handbediende overschakeling, de
keuzehendel van D naar M verplaatsen.
OPMERKING
Door tijdens het rijden te veranderen
naar de modus voor handbediende wordt
de transmissie niet beschadigd.
Om terug te keren naar de automatische
overschakelfunctie, de hendel van M naar
D verplaatsen.
OPMERKING
  Als u overgaat naar de modus
voor handbediende overschakeling
wanneer de auto tot stilstand
is gebracht, zal de versnelling
overschakelen naar M1.
  (Model met 6-versnellingsbak)  Als u bij het rijden in bereik D, 5de
versnelling/6de versnelling, overgaat
naar de modus voor handbediende
overschakeling zonder het gaspedaal
in te trappen, zal de versnelling
overschakelen naar M4/M5.
Indikatielampjes
Indikatie voor handbediende
overschakeling
In de modus voor handbediende
overschakeling, gaat de “M” van
de schakelstandindikatie in het
instrumentenpaneel branden.
Versnellingspositie-indikatie
Het nummer voor de gekozen versnelling
gaat branden.
Type A
Indikatie voor handbediende overschakeling
Versnellingspositie-indikatie
/C\FCA'(&0#A'FKVKQPKPFD
