Page 41 of 303
AIRCONDITION
SIDELUFTDYSER
A fig. 29 - Regulerbare og drejbare sideluftdyser:
❒Brug klappen B til at dreje dysen i den ønskede
retning.
❒Drej på anordningen C for at regulere
luftmængden.
D - Fastindstillet sideluftdyse.MIDTERLUFTDYSER
A fig. 30 - Regulerbare og drejbare
midterluftdyser:
❒Brug klappen B til at dreje dysen i den ønskede
retning.
❒Drej på anordningen C for at regulere
luftmængden.
fig. 29L0F0103fig. 30L0F0104
37
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 42 of 303

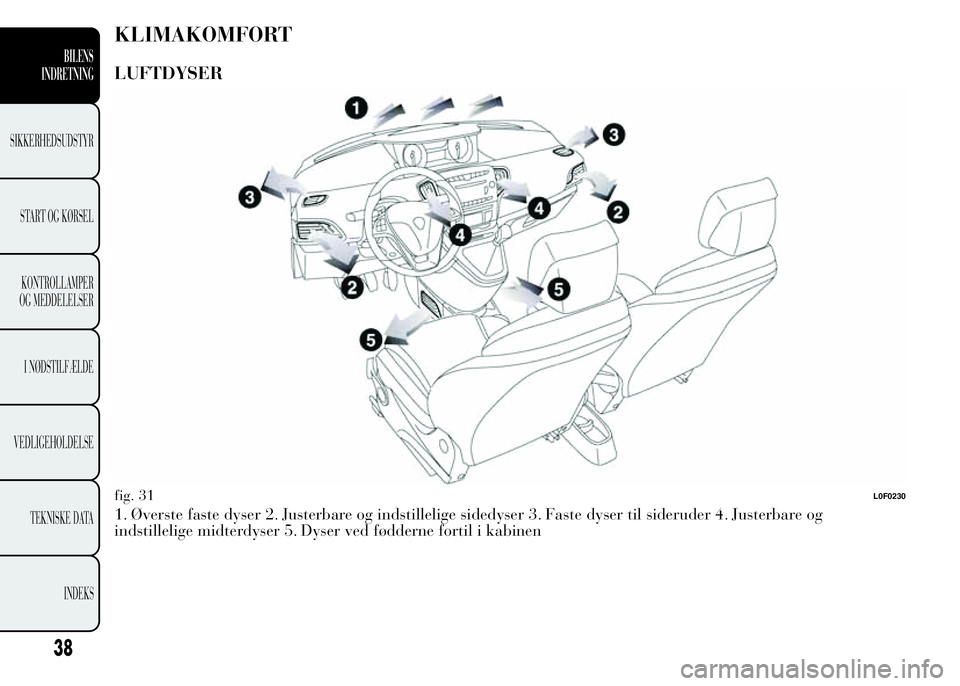

KLIMAKOMFORT
LUFTDYSER
1. Øverste faste dyser 2. Justerbare og indstillelige sidedyser 3. Faste dyser til sideruder 4. Justerbare og
indstillelige midterdyser 5. Dyser ved fødderne fortil i kabinen
fig. 31L0F0230
38
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 43 of 303
MANUELT AIRCONDITIONANLÆG
(afhængigt af versioner/markeder)
BETJENINGSKNAPPER
A Knap til regulering af lufttemperatur
(rød-varm/blå-kold).
B Knap til luftrecirkulation
recirkulation af luften i kabinen
luftindtag udefraVIGTIGT Det anbefales at aktivere
recirkulationen for at undgå indtag af forurenet
luft under kørsel i køer eller tunneler. På grund af
risiko for dugdannelse frarådes det dog at benytte
denne funktion i længere tid ad gangen, især
hvis der er mange personer i bilen.
fig. 32L0F0101
39
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 44 of 303
C Knap til luftfordeling
luft til kroppen og sideruderne
luft til kroppen, sideruderne og fødderne
luft udelukkende til fødderne
luft til fødder og frontrude
luft udelukkende til frontruden
D Tænd/sluk-knap for elbagrude.
Knappens lysdiode tændes, når denne funktion er
aktiveret.
For at beskytte batteriet er funktionen
tidsbegrænset og slukker automatisk efter ca. 20
minutter.
E Knap til forøgelse/reduktion af
blæserhastighed.BemærkFor at afbryde luftstrømmen fra dyserne
placeres knappen på 0.
F Knap til aktivering/deaktivering af
airconditionanlæggets kompressor. Ved tryk på
knappen aktiveres airconditionanlægget
samtidig med at lysdioden på selve knappen
tænder (enne funktion gør det muligt at opnå
en hurtigere afkøling af kabinen).
40
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 45 of 303

Hurtig afrimning/afdugning af frontruden og
de forreste sideruder (MAX-DEF)
Gå frem på følgende måde:
❒Drej knappen A ind i det røde område.
❒Stil markøren B i position
.
❒Drej knappen C til position
.
❒Drej knappen E til position 4 (maks.
blæserhastighed).
VIGTIGT Airconditionanlægget er meget nyttigt
for at få afdugningen til at gå hurtigere, fordi
det affugter luften. Indstil betjeningsknapperne
som tidligere beskrevet og aktiver
airconditionanlægget ved at trykke på knappen
(lysdioden på knappen tændes).
EKSTRA VARMEAPPARAT
(afhængigt af versioner/markeder)
Det ekstra varmeapparat gør det muligt at
opvarme kabinen hurtigere under kolde
vejrforhold. Varmeapparatet slukkes automatisk,
når de ønskede komfortforhold er opnået.
Varmeapparatet aktiveres automatisk ved at dreje
knappen A til sidste røde felt og aktivere blæseren
(knap E drejet til mindst i 1. hastighed).
Varmeapparatet fungerer kun med lave udendørs-
og kølevæsketemperaturer. Varmeapparatet
aktiveres ikke, hvis batteriets spænding er
utilstrækkelig.VEDLIGEHOLDELSE AF ANLÆGGET
Om vinteren bør man mindst en gang om
måneden lade anlægget arbejde i ca. 10 minutter.
Lad Lancias servicenet kontrollere systemet inden
sommeren.
41
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 46 of 303

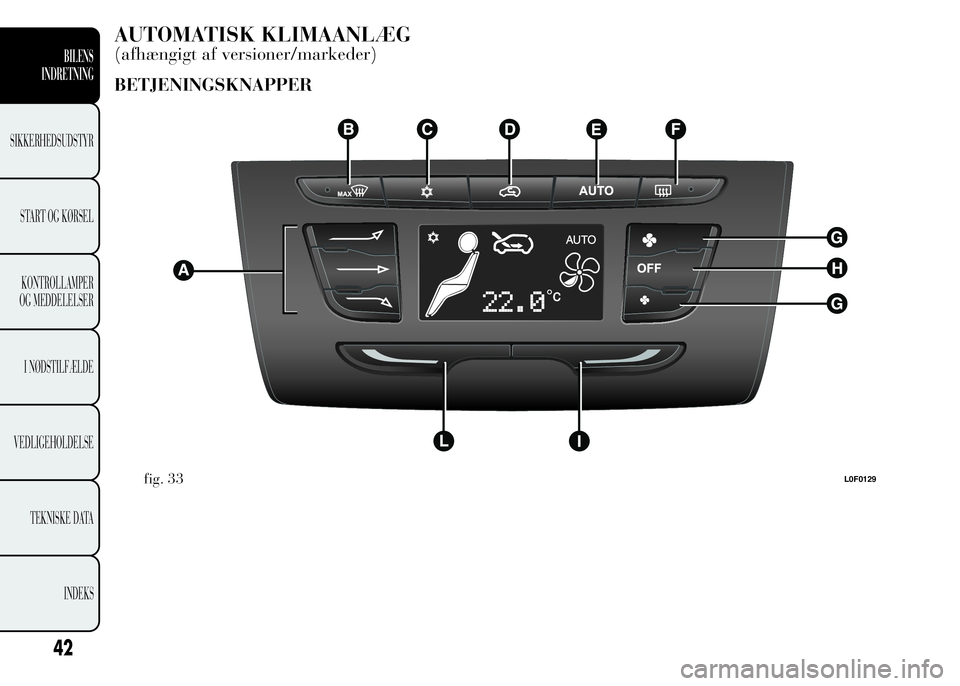

AUTOMATISK KLIMAANLÆG
(afhængigt af versioner/markeder)
BETJENINGSKNAPPER
fig. 33L0F0129
42
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 47 of 303

Knap A - Manuelt valg af luftfordeling
Ved tryk på disse knapper kan man vælge en af de
fem luftfordelingsindstillinger:
Mod frontruden og de forreste sideruder til
afdugning eller afrimning af ruderne.
Imod instrumentpanelets blæsere i midten og
i siderne til ventilation af overkrop og ansigt
i varmt vejr.
Imod fødderne på forsæderne. Den naturlige
tendens til at sprede varme opad, gør det
muligt at varme kabinen op på kortest mulig
tid og opnå en klar følelse af varme.
+Fordeling mellem luftdyserne i
fodområdet (varmere luft), og midter-
og sideblæserne på instrumentpanelet
(køligere luft).
+Fordeling mellem luftdyserne ved
fødderne og luftdyserne på frontruden
og de forreste sideruder. Denne
fordeling gør det muligt at få en god
opvarmning af kabinen og at hindre
tildugning af ruderne.Knap B MAX
- Aktivering af funktionen
MAX-DEF
Ved tryk på knappenMAX
aktiverer systemet
de nødvendige funktioner til hurtig afdugning/
afrimning af ruderne, dvs:
❒kompressoren aktiveres (hvis vejrforholdene
tillader det)
❒luftrecirkulationen slås fra
❒der indstilles til maksimal temperatur (HI)
❒blæserhastigheden indstilles alt efter
temperaturen på kølevæsken
❒luftstrømmen rettes mod frontruden og de
forreste sideruder
❒Knap C
- Aktivering/deaktivering af
klimaanlæggets kompressor
Kompressoren deaktiveres ved at trykke på
knappen C, når symbolet
på displayet er tændt.
Når kompressoren er slået fra:
❒deaktiverer systemet recirkulationen for at
undgå eventuel tildugning af ruderne
❒er det ikke muligt at indstille temperaturen i
kabinen til lavere end den udvendige
temperatur (temperaturen på displayet blinker,
når systemet ikke kan garantere den indstillede
temperatur)
❒kan man manuelt nulstille blæserhastigheden
(med kompressoren aktiveret kan ventilationen
ikke falde til under en streg, som vises på
displayet).
43
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 48 of 303

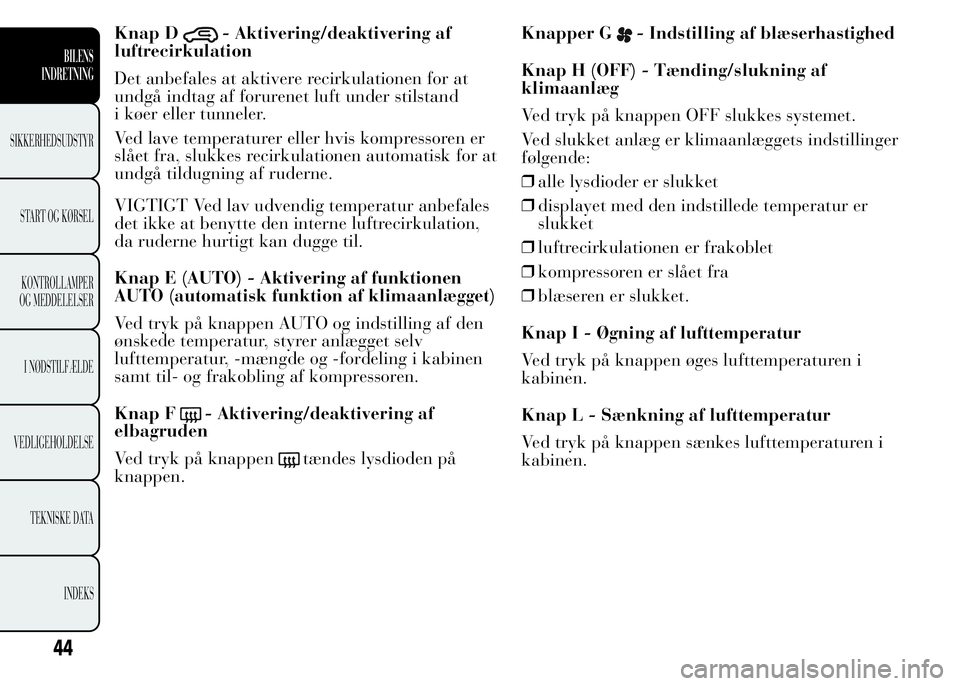

Knap D- Aktivering/deaktivering af
luftrecirkulation
Det anbefales at aktivere recirkulationen for at
undgå indtag af forurenet luft under stilstand
i køer eller tunneler.
Ved lave temperaturer eller hvis kompressoren er
slået fra, slukkes recirkulationen automatisk for at
undgå tildugning af ruderne.
VIGTIGT Ved lav udvendig temperatur anbefales
det ikke at benytte den interne luftrecirkulation,
da ruderne hurtigt kan dugge til.
Knap E (AUTO) - Aktivering af funktionen
AUTO (automatisk funktion af klimaanlægget)
Ved tryk på knappen AUTO og indstilling af den
ønskede temperatur, styrer anlægget selv
lufttemperatur, -mængde og -fordeling i kabinen
samt til- og frakobling af kompressoren.
Knap F
- Aktivering/deaktivering af
elbagruden
Ved tryk på knappen
tændes lysdioden på
knappen.Knapper G
- Indstilling af blæserhastighed
Knap H (OFF) - Tænding/slukning af
klimaanlæg
Ved tryk på knappen OFF slukkes systemet.
Ved slukket anlæg er klimaanlæggets indstillinger
følgende:
❒alle lysdioder er slukket
❒displayet med den indstillede temperatur er
slukket
❒luftrecirkulationen er frakoblet
❒kompressoren er slået fra
❒blæseren er slukket.
Knap I - Øgning af lufttemperatur
Ved tryk på knappen øges lufttemperaturen i
kabinen.
Knap L - Sænkning af lufttemperatur
Ved tryk på knappen sænkes lufttemperaturen i
kabinen.
