Page 97 of 303

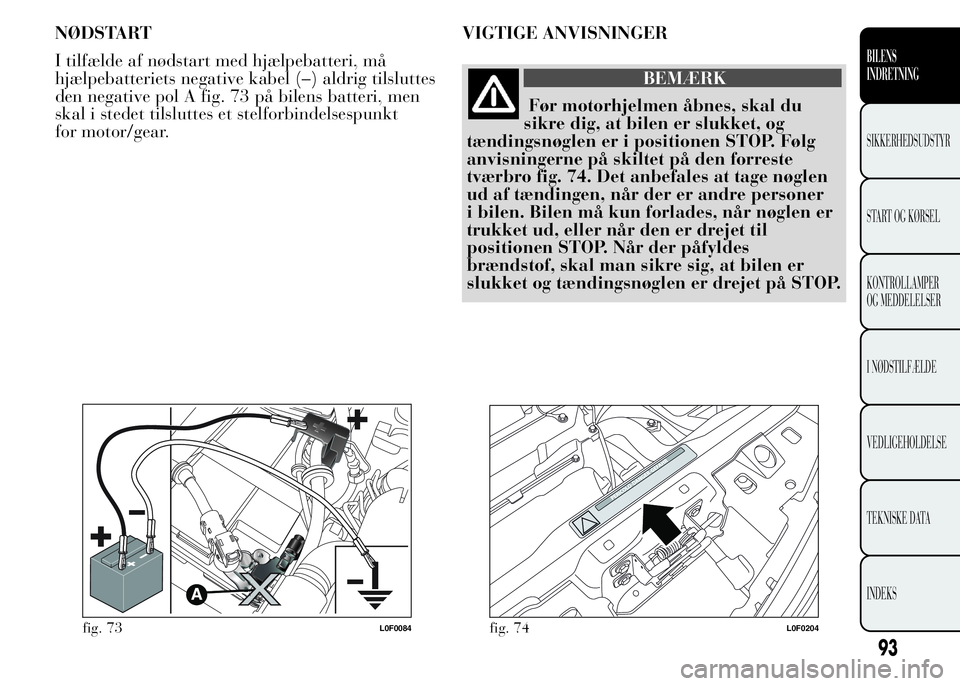

NØDSTART
I tilfælde af nødstart med hjælpebatteri, må
hjælpebatteriets negative kabel (–) aldrig tilsluttes
den negative pol A fig. 73 på bilens batteri, men
skal i stedet tilsluttes et stelforbindelsespunkt
for motor/gear.VIGTIGE ANVISNINGER
BEMÆRK
Før motorhjelmen åbnes, skal du
sikre dig, at bilen er slukket, og
tændingsnøglen er i positionen STOP. Følg
anvisningerne på skiltet på den forreste
tværbro fig. 74. Det anbefales at tage nøglen
ud af tændingen, når der er andre personer
i bilen. Bilen må kun forlades, når nøglen er
trukket ud, eller når den er drejet til
positionen STOP. Når der påfyldes
brændstof, skal man sikre sig, at bilen er
slukket og tændingsnøglen er drejet på STOP.
fig. 73L0F0084fig. 74L0F0204
93
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 98 of 303

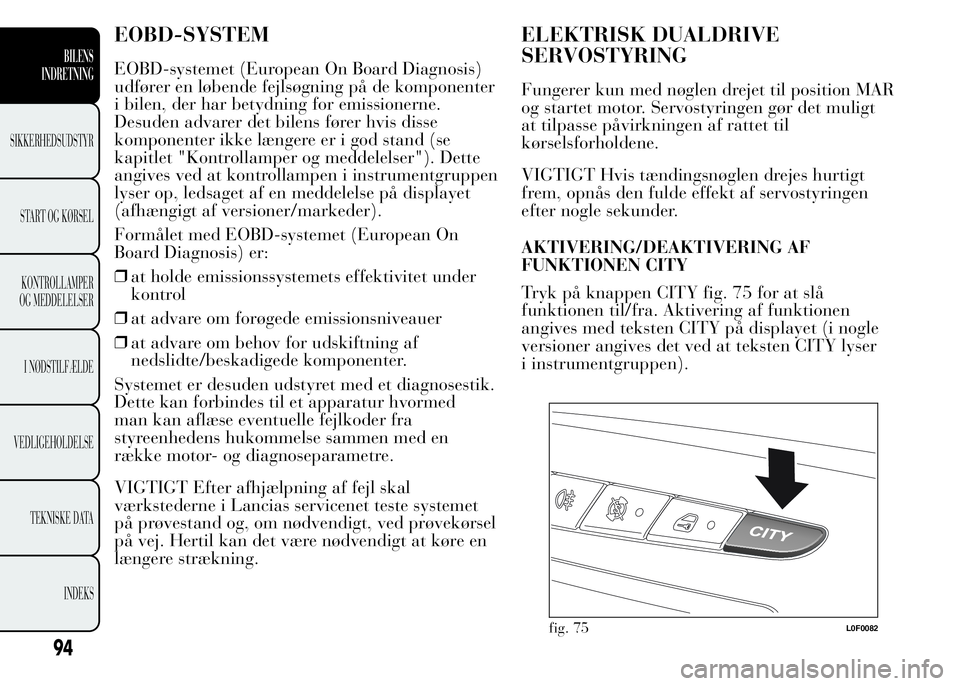

EOBD-SYSTEM
EOBD-systemet (European On Board Diagnosis)
udfører en løbende fejlsøgning på de komponenter
i bilen, der har betydning for emissionerne.
Desuden advarer det bilens fører hvis disse
komponenter ikke længere er i god stand (se
kapitlet "Kontrollamper og meddelelser"). Dette
angives ved at kontrollampen i instrumentgruppen
lyser op, ledsaget af en meddelelse på displayet
(afhængigt af versioner/markeder).
Formålet med EOBD-systemet (European On
Board Diagnosis) er:
❒at holde emissionssystemets effektivitet under
kontrol
❒at advare om forøgede emissionsniveauer
❒at advare om behov for udskiftning af
nedslidte/beskadigede komponenter.
Systemet er desuden udstyret med et diagnosestik.
Dette kan forbindes til et apparatur hvormed
man kan aflæse eventuelle fejlkoder fra
styreenhedens hukommelse sammen med en
række motor- og diagnoseparametre.
VIGTIGT Efter afhjælpning af fejl skal
værkstederne i Lancias servicenet teste systemet
på prøvestand og, om nødvendigt, ved prøvekørsel
på vej. Hertil kan det være nødvendigt at køre en
længere strækning.
ELEKTRISK DUALDRIVE
SERVOSTYRING
Fungerer kun med nøglen drejet til position MAR
og startet motor. Servostyringen gør det muligt
at tilpasse påvirkningen af rattet til
kørselsforholdene.
VIGTIGT Hvis tændingsnøglen drejes hurtigt
frem, opnås den fulde effekt af servostyringen
efter nogle sekunder.
AKTIVERING/DEAKTIVERING AF
FUNKTIONEN CITY
Tryk på knappen CITY fig. 75 for at slå
funktionen til/fra. Aktivering af funktionen
angives med teksten CITY på displayet (i nogle
versioner angives det ved at teksten CITY lyser
i instrumentgruppen).
fig. 75L0F0082
94
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 99 of 303

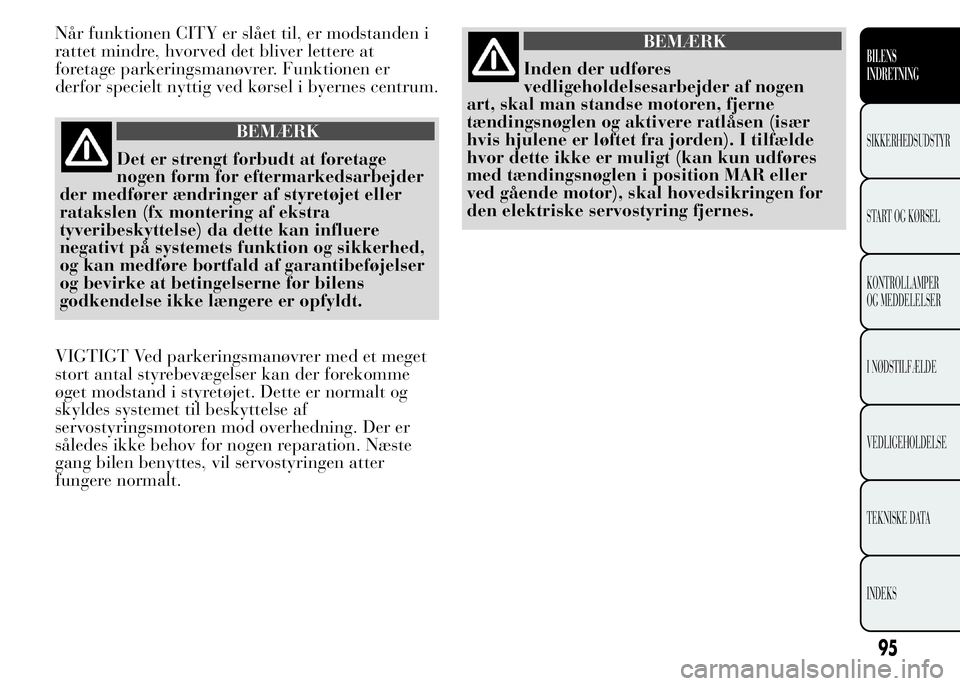

Når funktionen CITY er slået til, er modstanden i
rattet mindre, hvorved det bliver lettere at
foretage parkeringsmanøvrer. Funktionen er
derfor specielt nyttig ved kørsel i byernes centrum.
BEMÆRK
Det er strengt forbudt at foretage
nogen form for eftermarkedsarbejder
der medfører ændringer af styretøjet eller
ratakslen (fx montering af ekstra
tyveribeskyttelse) da dette kan influere
negativt på systemets funktion og sikkerhed,
og kan medføre bortfald af garantibeføjelser
og bevirke at betingelserne for bilens
godkendelse ikke længere er opfyldt.
VIGTIGT Ved parkeringsmanøvrer med et meget
stort antal styrebevægelser kan der forekomme
øget modstand i styretøjet. Dette er normalt og
skyldes systemet til beskyttelse af
servostyringsmotoren mod overhedning. Der er
således ikke behov for nogen reparation. Næste
gang bilen benyttes, vil servostyringen atter
fungere normalt.
BEMÆRK
Inden der udføres
vedligeholdelsesarbejder af nogen
art, skal man standse motoren, fjerne
tændingsnøglen og aktivere ratlåsen (især
hvis hjulene er løftet fra jorden). I tilfælde
hvor dette ikke er muligt (kan kun udføres
med tændingsnøglen i position MAR eller
ved gående motor), skal hovedsikringen for
den elektriske servostyring fjernes.
95
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 100 of 303

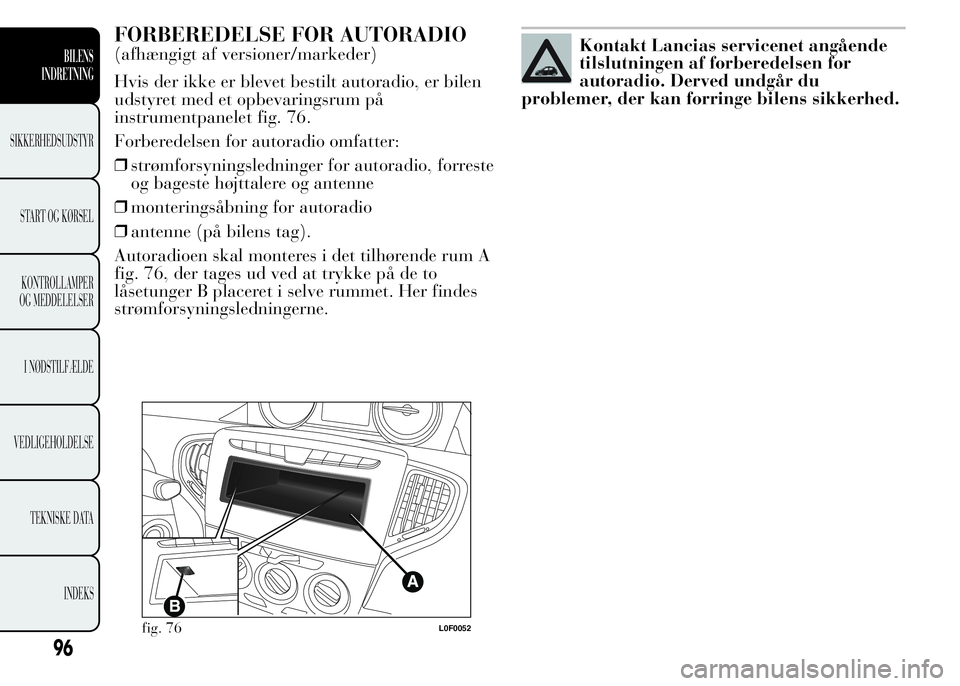

FORBEREDELSE FOR AUTORADIO
(afhængigt af versioner/markeder)
Hvis der ikke er blevet bestilt autoradio, er bilen
udstyret med et opbevaringsrum på
instrumentpanelet fig. 76.
Forberedelsen for autoradio omfatter:
❒strømforsyningsledninger for autoradio, forreste
og bageste højttalere og antenne
❒monteringsåbning for autoradio
❒antenne (på bilens tag).
Autoradioen skal monteres i det tilhørende rum A
fig. 76, der tages ud ved at trykke på de to
låsetunger B placeret i selve rummet. Her findes
strømforsyningsledningerne.Kontakt Lancias servicenet angående
tilslutningen af forberedelsen for
autoradio. Derved undgår du
problemer, der kan forringe bilens sikkerhed.
fig. 76L0F0052
96
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 101 of 303

FORBEREDELSE FOR INSTALLATION
AF BÆRBART NAVIGATIONSSYSTEM
På biler udstyret med systemet Blue&MeTMkan
der (på efterspørgsel) være klargjort til installation
af det bærbare navigationssystem Blue&Me
TM
TomTom®, som kan fås i Lancias
tilbehørsprogram.
Det bærbare navigationssystem installeres ved at
sætte støttebeslaget i holderen, vist i fig. 77.
INSTALLATION AF ELEKTRISK OG
ELEKTRONISK UDSTYR
INSTALLATION AF ELEKTRISK OG
ELEKTRONISK UDSTYR
Elektrisk eller elektronisk udstyr der monteres
efter anskaffelsen af bilen, skal have følgende
mærkning (se fig. 78).
Fiat Group Automobiles S.p.A. godkender
installationen af transceivers forudsat at
installationen udføres fagmæssigt, i
overensstemmelse med producentens anvisninger
og på et specialiseret servicecenter.
VIGTIGT Hvis installationen af en anordning
medfører ændringer af bilens egenskaber, kan
bilen blive kasseret til syn. Desuden kan garantien
bortfalde for så vidt angår fejl og skader der
skyldes den pågældende ændring, eller som
direkte eller indirekte kan henføres hertil.
Fiat Group Automobiles S.p.A. påtager sig intet
ansvar for skader i forbindelse med montering af
tilbehør der ikke er leveret eller anbefalet af
FIAT S.p.A., og som ikke er installeret i
overensstemmelse med de anførte bestemmelser.
fig. 77L0F0164fig. 78DISPOSITIVI-ELETTRONICI
97
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 102 of 303

RADIOSENDERE OG MOBILTELEFONER
Apparater der udsender radiobølger (fx
mobiltelefoner, CB, radioamatørsendere og
lignende), må ikke benyttes i bilen medmindre der
anvendes en separat antenne udvendigt på bilen.
VIGTIGT Brugen af sådant udstyr i kabinen
(uden separat antenne) kan, ud over eventuelle
helbredsmæssige risici for fører og passagerer,
medføre funktionsforstyrrelser i bilens elektriske
systemer til skade for sikkerheden.
Desuden kan effektiviteten af apparaternes sende-
og modtagefunktion være nedsat på grund af
karrosseriets skærmende virkning. Hvad angår
EU-godkendte mobiltelefoner (GSM, GPRS,
UMTS), skal den medfølgende brugsvejledning fra
producenten af mobiltelefonen nøje følges.PARKERINGSSENSORER
(afhængigt af versioner/markeder)
Sensorerne, der er placeret i bilens bageste
kofanger fig. 79 detekterer eventuelle
forhindringer bag ved bilen og advarer bilens fører
herom ved hjælp af et intermitterende lydsignal.
AKTIVERING/DEAKTIVERING
Sensorerne aktiveres automatisk, når bilen sættes i
bakgear. Efterhånden som afstanden til
forhindringen bag bilen mindskes, stiger
hyppigheden af lydsignalerne.
LYDSIGNAL
Når bakgearet indrykkes, aktiveres der
automatisk et intermitterende lydsignal, hvis der
findes en forhindring bag ved bilen. Lydstyrken
varierer afhængigt af afstanden mellem
kofangeren og forhindringen.
LANCIA
fig. 79L0F0027
98
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 103 of 303

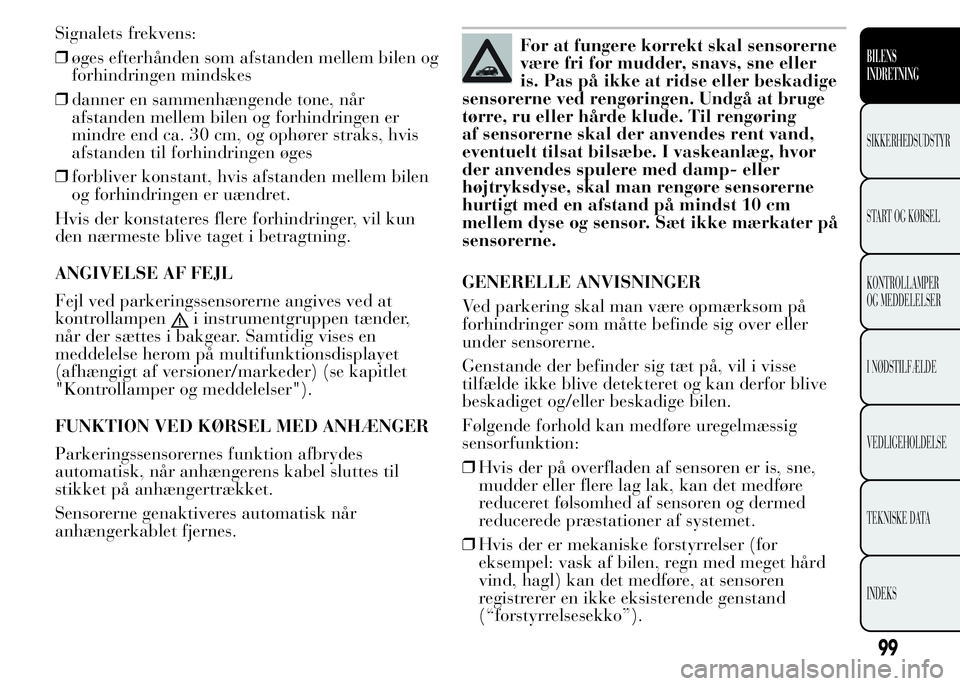

Signalets frekvens:
❒øges efterhånden som afstanden mellem bilen og
forhindringen mindskes
❒danner en sammenhængende tone, når
afstanden mellem bilen og forhindringen er
mindre end ca. 30 cm, og ophører straks, hvis
afstanden til forhindringen øges
❒forbliver konstant, hvis afstanden mellem bilen
og forhindringen er uændret.
Hvis der konstateres flere forhindringer, vil kun
den nærmeste blive taget i betragtning.
ANGIVELSE AF FEJL
Fejl ved parkeringssensorerne angives ved at
kontrollampen
i instrumentgruppen tænder,
når der sættes i bakgear. Samtidig vises en
meddelelse herom på multifunktionsdisplayet
(afhængigt af versioner/markeder) (se kapitlet
"Kontrollamper og meddelelser").
FUNKTION VED KØRSEL MED ANHÆNGER
Parkeringssensorernes funktion afbrydes
automatisk, når anhængerens kabel sluttes til
stikket på anhængertrækket.
Sensorerne genaktiveres automatisk når
anhængerkablet fjernes.
For at fungere korrekt skal sensorerne
være fri for mudder, snavs, sne eller
is. Pas på ikke at ridse eller beskadige
sensorerne ved rengøringen. Undgå at bruge
tørre, ru eller hårde klude. Til rengøring
af sensorerne skal der anvendes rent vand,
eventuelt tilsat bilsæbe. I vaskeanlæg, hvor
der anvendes spulere med damp- eller
højtryksdyse, skal man rengøre sensorerne
hurtigt med en afstand på mindst 10 cm
mellem dyse og sensor. Sæt ikke mærkater på
sensorerne.
GENERELLE ANVISNINGER
Ved parkering skal man være opmærksom på
forhindringer som måtte befinde sig over eller
under sensorerne.
Genstande der befinder sig tæt på, vil i visse
tilfælde ikke blive detekteret og kan derfor blive
beskadiget og/eller beskadige bilen.
Følgende forhold kan medføre uregelmæssig
sensorfunktion:
❒Hvis der på overfladen af sensoren er is, sne,
mudder eller flere lag lak, kan det medføre
reduceret følsomhed af sensoren og dermed
reducerede præstationer af systemet.
❒Hvis der er mekaniske forstyrrelser (for
eksempel: vask af bilen, regn med meget hård
vind, hagl) kan det medføre, at sensoren
registrerer en ikke eksisterende genstand
(“forstyrrelsesekko”).
99
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 104 of 303

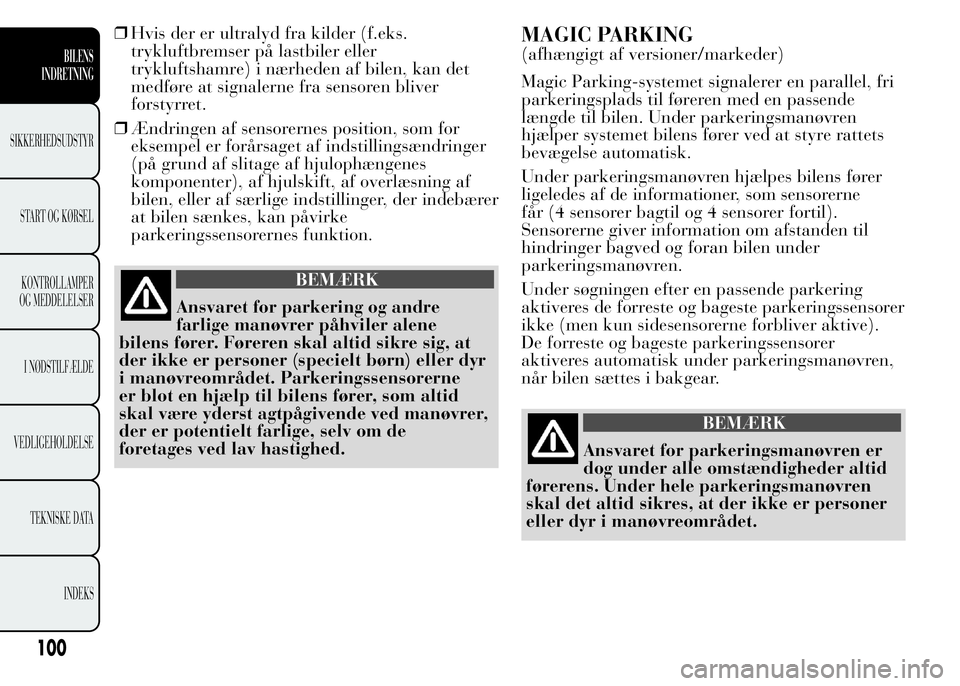

❒Hvis der er ultralyd fra kilder (f.eks.
trykluftbremser på lastbiler eller
trykluftshamre) i nærheden af bilen, kan det
medføre at signalerne fra sensoren bliver
forstyrret.
❒Ændringen af sensorernes position, som for
eksempel er forårsaget af indstillingsændringer
(på grund af slitage af hjulophængenes
komponenter), af hjulskift, af overlæsning af
bilen, eller af særlige indstillinger, der indebærer
at bilen sænkes, kan påvirke
parkeringssensorernes funktion.
BEMÆRK
Ansvaret for parkering og andre
farlige manøvrer påhviler alene
bilens fører. Føreren skal altid sikre sig, at
der ikke er personer (specielt børn) eller dyr
i manøvreområdet. Parkeringssensorerne
er blot en hjælp til bilens fører, som altid
skal være yderst agtpågivende ved manøvrer,
der er potentielt farlige, selv om de
foretages ved lav hastighed.
MAGIC PARKING
(afhængigt af versioner/markeder)
Magic Parking-systemet signalerer en parallel, fri
parkeringsplads til føreren med en passende
længde til bilen. Under parkeringsmanøvren
hjælper systemet bilens fører ved at styre rattets
bevægelse automatisk.
Under parkeringsmanøvren hjælpes bilens fører
ligeledes af de informationer, som sensorerne
får (4 sensorer bagtil og 4 sensorer fortil).
Sensorerne giver information om afstanden til
hindringer bagved og foran bilen under
parkeringsmanøvren.
Under søgningen efter en passende parkering
aktiveres de forreste og bageste parkeringssensorer
ikke (men kun sidesensorerne forbliver aktive).
De forreste og bageste parkeringssensorer
aktiveres automatisk under parkeringsmanøvren,
når bilen sættes i bakgear.
BEMÆRK
Ansvaret for parkeringsmanøvren er
dog under alle omstændigheder altid
førerens. Under hele parkeringsmanøvren
skal det altid sikres, at der ikke er personer
eller dyr i manøvreområdet.
100
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
