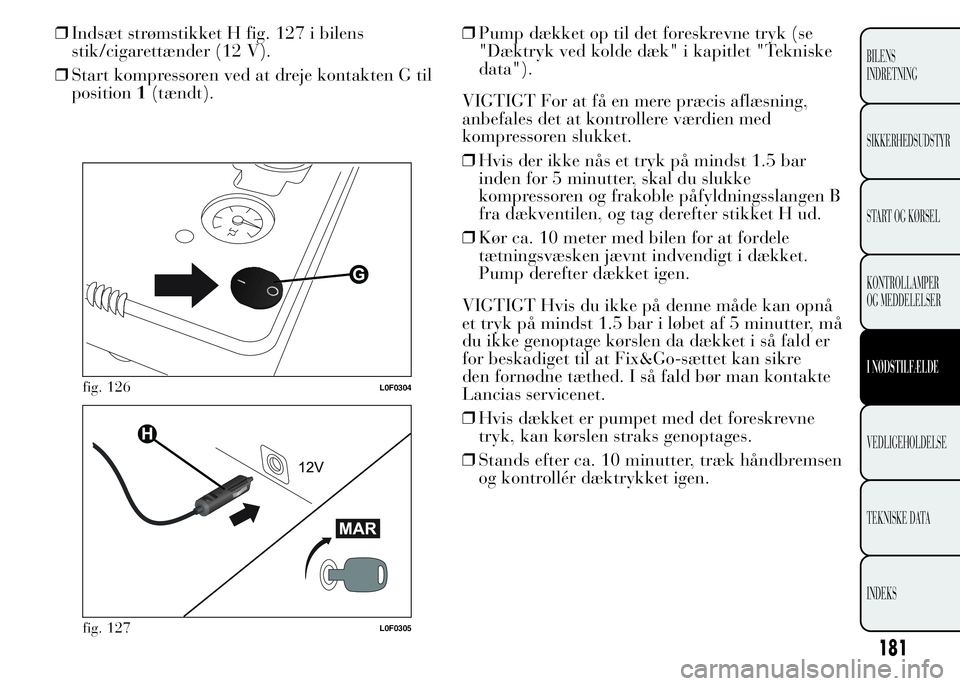

❒Indsæt strømstikket H fig. 127 i bilens
stik/cigarettænder (12 V).
❒Start kompressoren ved at dreje kontakten G til
position1(tændt).❒Pump dækket op til det foreskrevne tryk (se
"Dæktryk ved kolde dæk" i kapitlet "Tekniske
data").
VIGTIGT For at få en mere præcis aflæsning,
anbefales det at kontrollere værdien med
kompressoren slukket.
❒Hvis der ikke nås et tryk på mindst 1.5 bar
inden for 5 minutter, skal du slukke
kompressoren og frakoble påfyldningsslangen B
fra dækventilen, og tag derefter stikket H ud.
❒Kør ca. 10 meter med bilen for at fordele
tætningsvæsken jævnt indvendigt i dækket.
Pump derefter dækket igen.
VIGTIGT Hvis du ikke på denne måde kan opnå
et tryk på mindst 1.5 bar i løbet af 5 minutter, må
du ikke genoptage kørslen da dækket i så fald er
for beskadiget til at Fix&Go-sættet kan sikre
den fornødne tæthed. I så fald bør man kontakte
Lancias servicenet.
❒Hvis dækket er pumpet med det foreskrevne
tryk, kan kørslen straks genoptages.
❒Stands efter ca. 10 minutter, træk håndbremsen
og kontrollér dæktrykket igen.
fig. 126L0F0304
fig. 127L0F0305
181
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

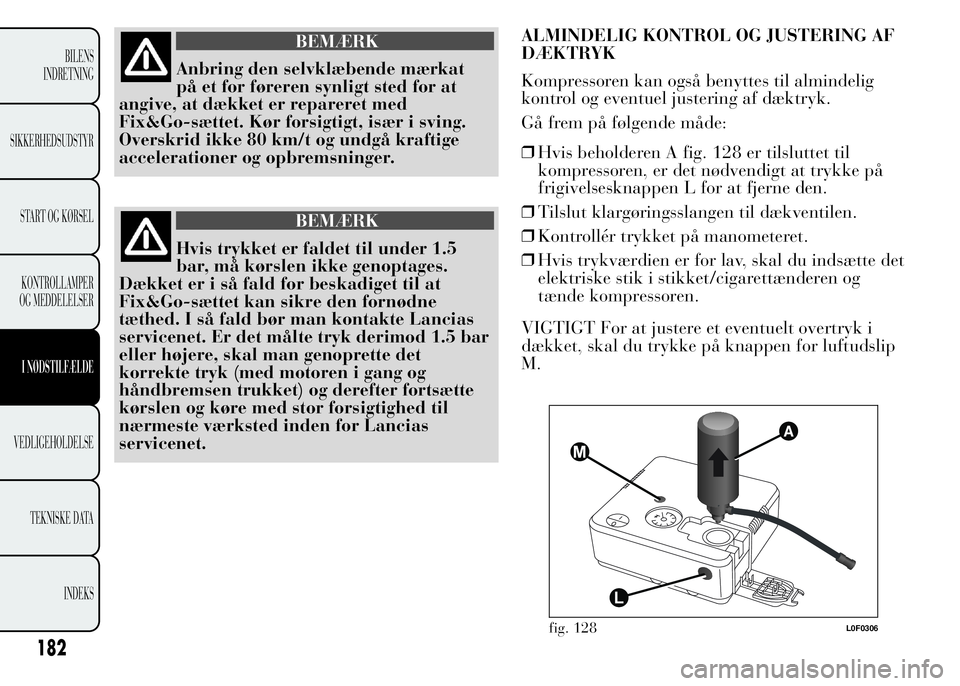

BEMÆRK
Anbring den selvklæbende mærkat
på et for føreren synligt sted for at
angive, at dækket er repareret med
Fix&Go-sættet. Kør forsigtigt, især i sving.
Overskrid ikke 80 km/t og undgå kraftige
accelerationer og opbremsninger.
BEMÆRK
Hvis trykket er faldet til under 1.5
bar, må kørslen ikke genoptages.
Dækket er i så fald for beskadiget til at
Fix&Go-sættet kan sikre den fornødne
tæthed. I så fald bør man kontakte Lancias
servicenet. Er det målte tryk derimod 1.5 bar
eller højere, skal man genoprette det
korrekte tryk (med motoren i gang og
håndbremsen trukket) og derefter fortsætte
kørslen og køre med stor forsigtighed til
nærmeste værksted inden for Lancias
servicenet.ALMINDELIG KONTROL OG JUSTERING AF
DÆKTRYK
Kompressoren kan også benyttes til almindelig
kontrol og eventuel justering af dæktryk.
Gå frem på følgende måde:
❒Hvis beholderen A fig. 128 er tilsluttet til
kompressoren, er det nødvendigt at trykke på
frigivelsesknappen L for at fjerne den.
❒Tilslut klargøringsslangen til dækventilen.
❒Kontrollér trykket på manometeret.
❒Hvis trykværdien er for lav, skal du indsætte det
elektriske stik i stikket/cigarettænderen og
tænde kompressoren.
VIGTIGT For at justere et eventuelt overtryk i
dækket, skal du trykke på knappen for luftudslip
M.
fig. 128L0F0306
182
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

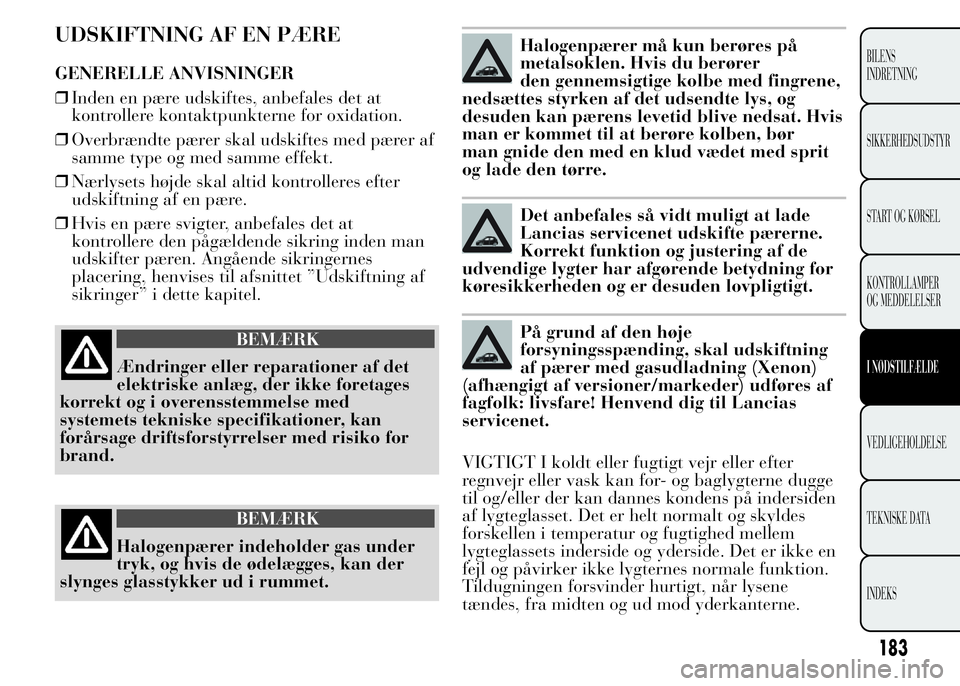

UDSKIFTNING AF EN PÆRE
GENERELLE ANVISNINGER
❒Inden en pære udskiftes, anbefales det at
kontrollere kontaktpunkterne for oxidation.
❒Overbrændte pærer skal udskiftes med pærer af
samme type og med samme effekt.
❒Nærlysets højde skal altid kontrolleres efter
udskiftning af en pære.
❒Hvis en pære svigter, anbefales det at
kontrollere den pågældende sikring inden man
udskifter pæren. Angående sikringernes
placering, henvises til afsnittet ”Udskiftning af
sikringer” i dette kapitel.
BEMÆRK
Ændringer eller reparationer af det
elektriske anlæg, der ikke foretages
korrekt og i overensstemmelse med
systemets tekniske specifikationer, kan
forårsage driftsforstyrrelser med risiko for
brand.
BEMÆRK
Halogenpærer indeholder gas under
tryk, og hvis de ødelægges, kan der
slynges glasstykker ud i rummet.
Halogenpærer må kun berøres på
metalsoklen. Hvis du berører
den gennemsigtige kolbe med fingrene,
nedsættes styrken af det udsendte lys, og
desuden kan pærens levetid blive nedsat. Hvis
man er kommet til at berøre kolben, bør
man gnide den med en klud vædet med sprit
og lade den tørre.
Det anbefales så vidt muligt at lade
Lancias servicenet udskifte pærerne.
Korrekt funktion og justering af de
udvendige lygter har afgørende betydning for
køresikkerheden og er desuden lovpligtigt.
På grund af den høje
forsyningsspænding, skal udskiftning
af pærer med gasudladning (Xenon)
(afhængigt af versioner/markeder) udføres af
fagfolk: livsfare! Henvend dig til Lancias
servicenet.
VIGTIGT I koldt eller fugtigt vejr eller efter
regnvejr eller vask kan for- og baglygterne dugge
til og/eller der kan dannes kondens på indersiden
af lygteglasset. Det er helt normalt og skyldes
forskellen i temperatur og fugtighed mellem
lygteglassets inderside og yderside. Det er ikke en
fejl og påvirker ikke lygternes normale funktion.
Tildugningen forsvinder hurtigt, når lysene
tændes, fra midten og ud mod yderkanterne.
183
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

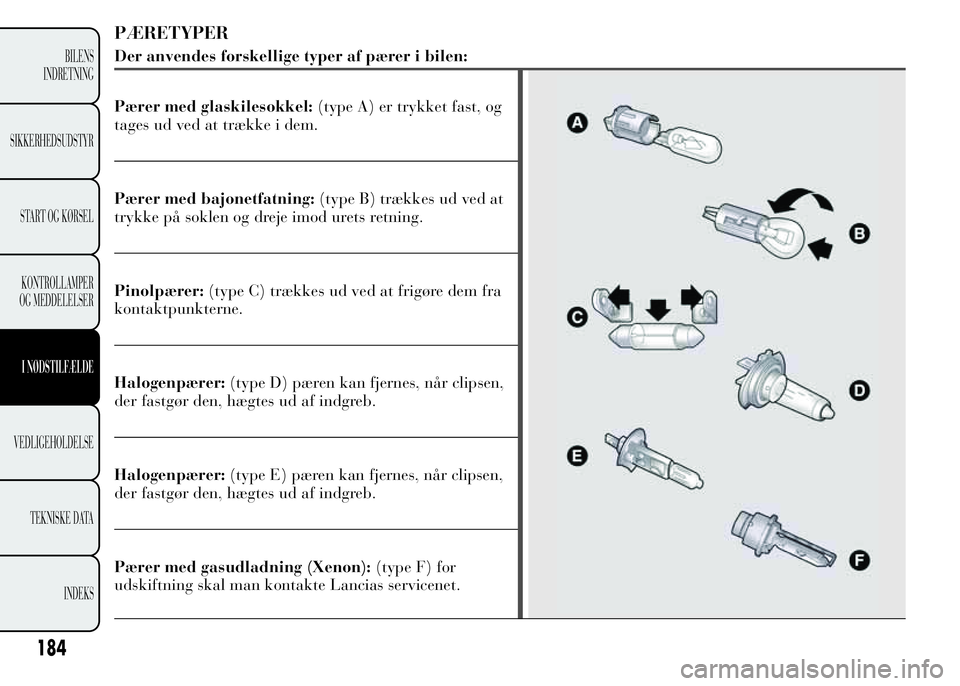

PÆRETYPER
Der anvendes forskellige typer af pærer i bilen:
Pærer med glaskilesokkel:(type A) er trykket fast, og
tages ud ved at trække i dem.
Pærer med bajonetfatning:(type B) trækkes ud ved at
trykke på soklen og dreje imod urets retning.
Pinolpærer:(type C) trækkes ud ved at frigøre dem fra
kontaktpunkterne.
Halogenpærer:(type D) pæren kan fjernes, når clipsen,
der fastgør den, hægtes ud af indgreb.
Halogenpærer:(type E) pæren kan fjernes, når clipsen,
der fastgør den, hægtes ud af indgreb.
Pærer med gasudladning (Xenon):(type F) for
udskiftning skal man kontakte Lancias servicenet.
184
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

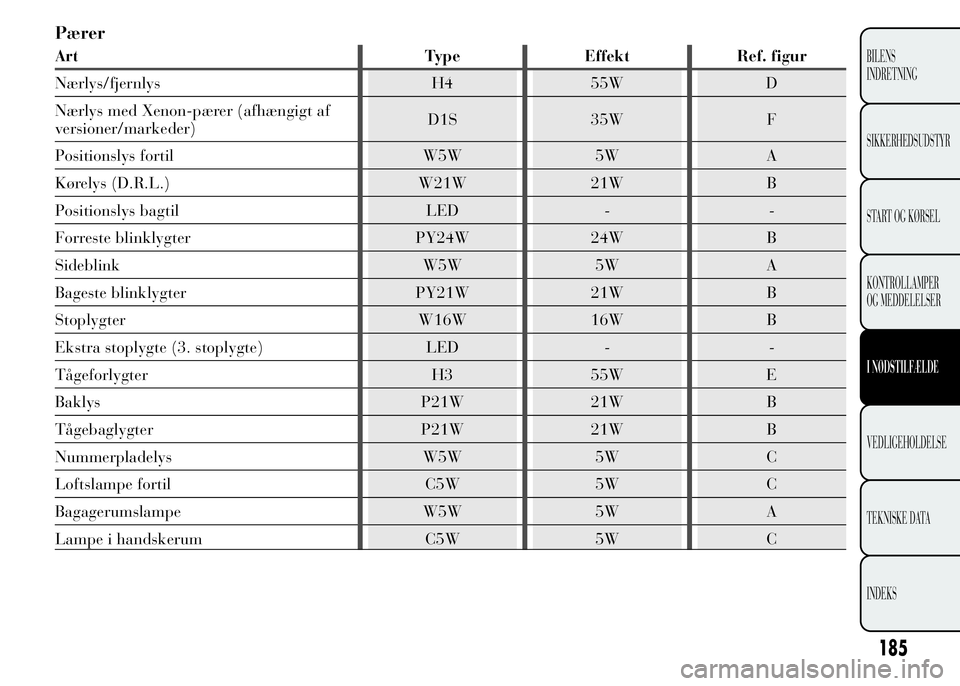

Pærer
Art Type Effekt Ref. figur
Nærlys/fjernlys H4 55W D
Nærlys med Xenon-pærer (afhængigt af
versioner/markeder)D1S 35W F
Positionslys fortil W5W 5W A
Kørelys (D.R.L.) W21W 21W B
Positionslys bagtil LED - -
Forreste blinklygter PY24W 24W B
Sideblink W5W 5W A
Bageste blinklygter PY21W 21W B
Stoplygter W16W 16W B
Ekstra stoplygte (3. stoplygte) LED - -
Tågeforlygter H3 55W E
Baklys P21W 21W B
Tågebaglygter P21W 21W B
Nummerpladelys W5W 5W C
Loftslampe fortil C5W 5W C
Bagagerumslampe W5W 5W A
Lampe i handskerum C5W 5W C
185
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

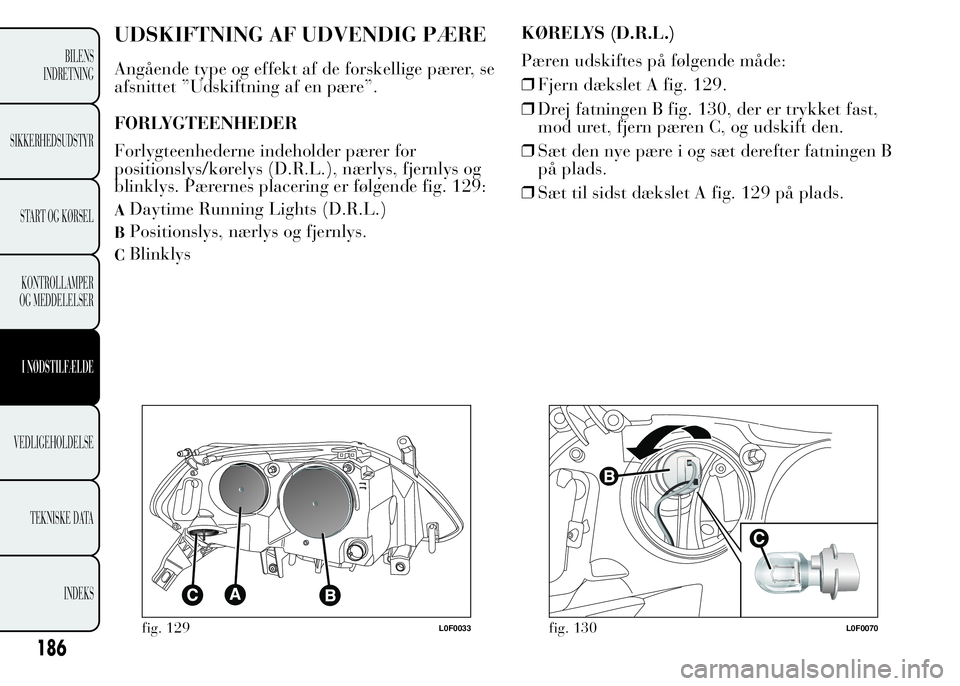

UDSKIFTNING AF UDVENDIG PÆRE
Angående type og effekt af de forskellige pærer, se
afsnittet ”Udskiftning af en pære”.
FORLYGTEENHEDER
Forlygteenhederne indeholder pærer for
positionslys/kørelys (D.R.L.), nærlys, fjernlys og
blinklys. Pærernes placering er følgende fig. 129:
ADaytime Running Lights (D.R.L.)
BPositionslys, nærlys og fjernlys.
CBlinklysKØRELYS (D.R.L.)
Pæren udskiftes på følgende måde:
❒Fjern dækslet A fig. 129.
❒Drej fatningen B fig. 130, der er trykket fast,
mod uret, fjern pæren C, og udskift den.
❒Sæt den nye pære i og sæt derefter fatningen B
på plads.
❒Sæt til sidst dækslet A fig. 129 på plads.
fig. 129L0F0033fig. 130L0F0070
186
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

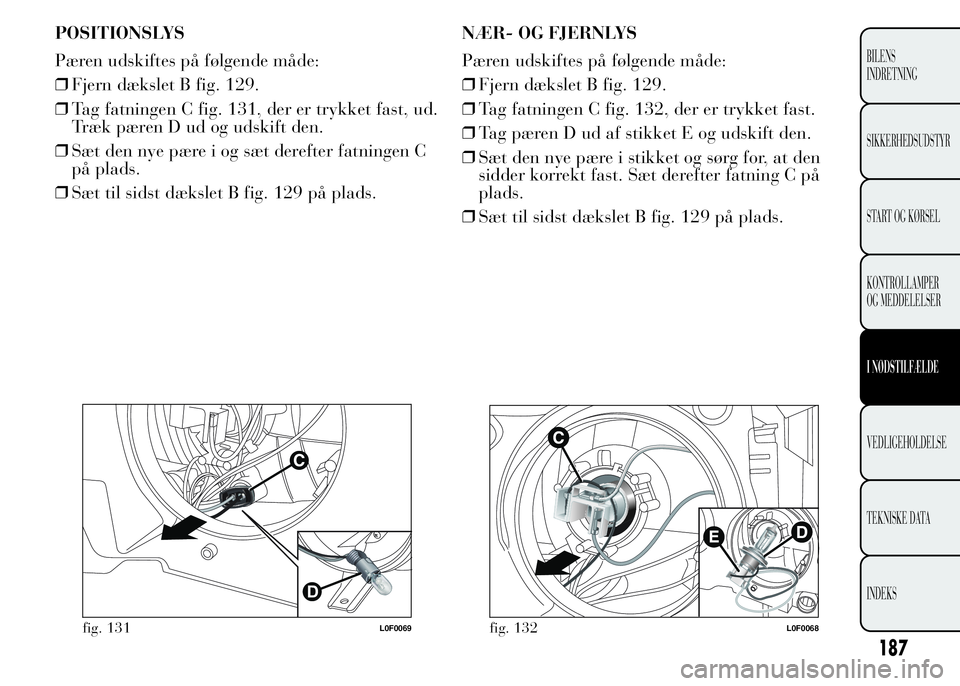

POSITIONSLYS
Pæren udskiftes på følgende måde:
❒Fjern dækslet B fig. 129.
❒Tag fatningen C fig. 131, der er trykket fast, ud.
Træk pæren D ud og udskift den.
❒Sæt den nye pære i og sæt derefter fatningen C
på plads.
❒Sæt til sidst dækslet B fig. 129 på plads.NÆR- OG FJERNLYS
Pæren udskiftes på følgende måde:
❒Fjern dækslet B fig. 129.
❒Tag fatningen C fig. 132, der er trykket fast.
❒Tag pæren D ud af stikket E og udskift den.
❒Sæt den nye pære i stikket og sørg for, at den
sidder korrekt fast. Sæt derefter fatning C på
plads.
❒Sæt til sidst dækslet B fig. 129 på plads.
fig. 131L0F0069fig. 132L0F0068
187
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

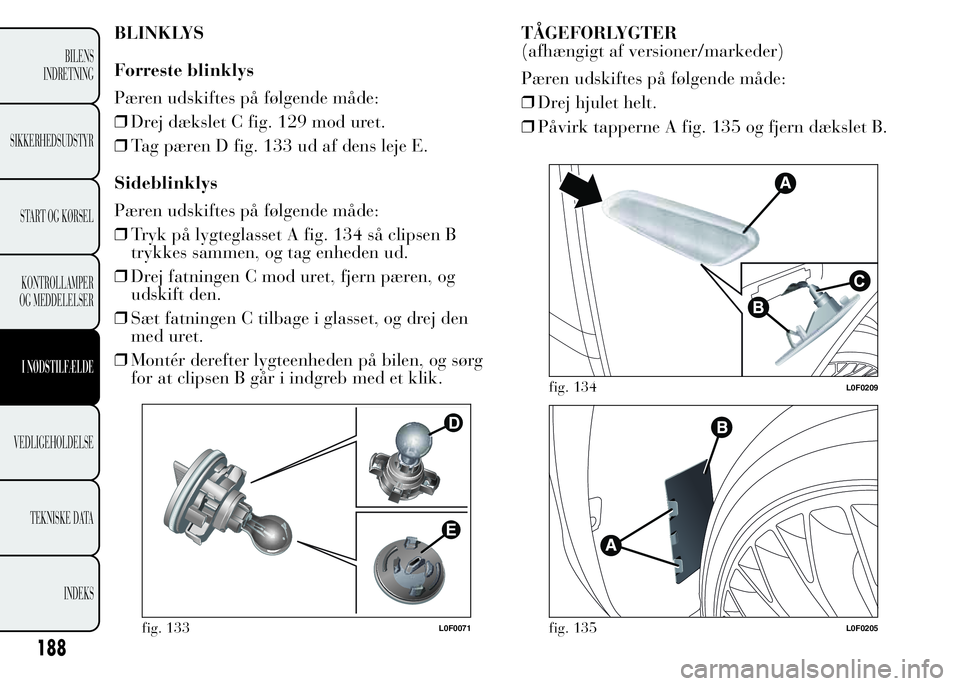

BLINKLYS
Forreste blinklys
Pæren udskiftes på følgende måde:
❒Drej dækslet C fig. 129 mod uret.
❒Tag pæren D fig. 133 ud af dens leje E.
Sideblinklys
Pæren udskiftes på følgende måde:
❒Tryk på lygteglasset A fig. 134 så clipsen B
trykkes sammen, og tag enheden ud.
❒Drej fatningen C mod uret, fjern pæren, og
udskift den.
❒Sæt fatningen C tilbage i glasset, og drej den
med uret.
❒Montér derefter lygteenheden på bilen, og sørg
for at clipsen B går i indgreb med et klik.TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❒Drej hjulet helt.
❒Påvirk tapperne A fig. 135 og fjern dækslet B.
fig. 133L0F0071
fig. 134L0F0209
fig. 135L0F0205
