2015 Lancia Ypsilon display

INSTRUMENTGRUPPE
Instrumenternes baggrundsfarve og type kan variere afhængigt af version.
Kontrollamperne
,ogfindes kun i dieselversionerne. I dieselversionerne er
omdrejningstællerens maksimale omdrejninger på 6000
VERSIONER MED MULTIFUNKTIONSDISPLAY
A. Speedometer B. Multifunktionsdisplay C. Omdrejningstæller D. Brændstofmåler med kontrollampe for reserve
E. Kølevæsketermometer med kontrollampe for maks. temperatur
fig. 2L0F0002
4
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

VERSIONER MED REKONFIGURERBART MULTIFUNKTIONSDISPLAY
A. Speedometer B. Rekonfigurerbart multifunktionsdisplay C. Omdrejningstæller D. Brændstofmåler med
kontrollampe for reserve E. Kølevæsketermometer med kontrollampe for maks. temperatur
fig. 3L0F0001
5
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

SPEEDOMETER
Angiver bilens hastighed (speedometer).
OMDREJNINGSTÆLLER
Angiver motorens omdrejningstal i minuttet.
BRÆNDSTOFMÅLER
Angiver mængden af brændstof i tanken.
E - Tom tank
F - Fuld tank
Tænding af kontrollampen A fig. 4 (i nogle
versioner sammen med en meddelelse på
displayet) angiver, at der er 5-7 liter brændstof
tilbage i tanken. I så fald skal der hurtigst muligt
foretages brændstofpåfyldning.
Kør ikke med næsten tom tank.
Uregelmæssigheder i brændstoftilførslen kan
medføre skader på katalysatoren.
VIGTIGT Hvis viseren stilles på E samtidig med
at kontrollampen A blinker, betyder det at der
er opstået en fejl ved systemet. I så fald bør man
lade Lancias servicenet kontrollere det.KØLEVÆSKETERMOMETER
Viseren angiver temperaturen for motorens
kølevæske. Visningen begynder, når væskens
temperatur overstiger ca. 50°C.
C - Lav kølevæsketemperatur.
H - Høj kølevæsketemperatur.
Hvis kontrollampen B fig. 4 lyser (i nogle
versioner sammen med en meddelelse på
displayet), betyder det at kølevæsketemperaturen
er for høj: Stands motoren, og henvend dig til
Lancias servicenet.
Hvis kølevæsketermometerets viser når
det røde område, skal motoren
omgående standses. Henvend dig til
Lancias servicenet.
fig. 4L0F0026
6
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

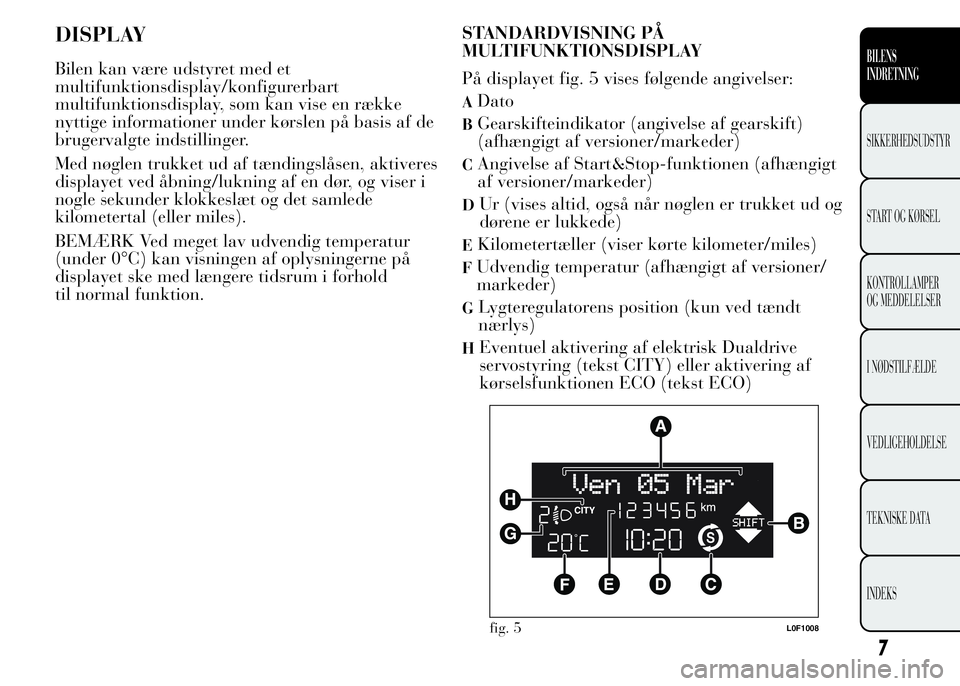

DISPLAY
Bilen kan være udstyret med et
multifunktionsdisplay/konfigurerbart
multifunktionsdisplay, som kan vise en række
nyttige informationer under kørslen på basis af de
brugervalgte indstillinger.
Med nøglen trukket ud af tændingslåsen, aktiveres
displayet ved åbning/lukning af en dør, og viser i
nogle sekunder klokkeslæt og det samlede
kilometertal (eller miles).
BEMÆRK Ved meget lav udvendig temperatur
(under 0°C) kan visningen af oplysningerne på
displayet ske med længere tidsrum i forhold
til normal funktion.STANDARDVISNING PÅ
MULTIFUNKTIONSDISPLAY
På displayet fig. 5 vises følgende angivelser:
ADato
BGearskifteindikator (angivelse af gearskift)
(afhængigt af versioner/markeder)
CAngivelse af Start&Stop-funktionen (afhængigt
af versioner/markeder)
DUr (vises altid, også når nøglen er trukket ud og
dørene er lukkede)
EKilometertæller (viser kørte kilometer/miles)
FUdvendig temperatur (afhængigt af versioner/
markeder)
GLygteregulatorens position (kun ved tændt
nærlys)
HEventuel aktivering af elektrisk Dualdrive
servostyring (tekst CITY) eller aktivering af
kørselsfunktionen ECO (tekst ECO)
fig. 5L0F1008
7
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

STANDARDVISNING PÅ
REKONFIGURERBART
MULTIFUNKTIONSDISPLAY
På displayet fig. 6 vises følgende angivelser:
AUr
BDato eller visning af delvist kørte kilometer
(eller miles)
CGearskifteindikator (angivelse af gearskift)
(afhængigt af versioner/markeder)
DAngivelse af Start&Stop-funktionen (afhængigt
af versioner/markeder)
EKilometertæller (viser kørte kilometer/miles)
FLygteregulatorens position (kun ved tændt
nærlys)
GUdvendig temperatur (afhængigt af versioner/
markeder)
HSignalering af bilens tilstand (f.eks. åbne døre,
eller eventuel forekomst af is på vejen, osv. ...)
I nogle versioner viser displayet turbinetrykket.GEARSKIFTEINDIKATOR
GSI-systemet (Gearskifteindikator) meddeler
føreren, når det er godt at skifte gear, via en
speciel visning på instrumentgruppen fig. 7.
Via GSI bliver føreren gjort opmærksom på, at
skiftet til et andet gear ville give en besparelse
hvad angår forbruget.
Når ikonet SHIFT UP bliver vist på displayet (
SHIFT) tilråder GSI at skifte til et højere gear,
hvorimod når ikonet SHIFT DOWN (
SHIFT)
vises på displayet, tilråder GSI at skifte til et
lavere gear.
Visningen på instrumentgruppen forbliver tændt,
indtil føreren skifter gear eller indtil
køreforholdene ikke længere kræver et gearskift
for at optimere brændstofforbruget.
fig. 6L0F1007fig. 7L0F1010
8
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

VELKOMSTHILSEN
Når man på nogle versioner drejer nøglen til
position MAR, opnås:
❒hurtig bevægelse af (kørsel op ad bakke/kørsel
ned ad bakke) speedometerets og
omdrejningstællerens visere
❒oplysning af grafiske indikatorer/display
❒visning af Lancia-logoet.
Bevægelse af indikatorer
Hvis nøglen trækkes ud af tændingslåsen under
flytning af indikatorerne, vender disse straks
tilbage til startpositionen.
Efter at have nået det fulde udslag stilles
indikatorerne på den værdi, som signaleres af
bilen.
Ved start af motoren afsluttes indikatorernes
bevægelse.Oplysning af grafiske indikatorer/display
Når der er gået nogle sekunder efter at nøglen er
sat i tændingslåsen, tændes de grafiske indikatorer
og displayet i sekvens.
Visning af Lancia-logo
Når nøglen trækkes ud af tændingslåsen (med
lukkede døre), vedbliver displayet med at være
oplyst og viser Lancia-logoet. Efterfølgende
dæmpes displayets belysning gradvist, indtil det
slukker helt.
9
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

MENUPUNKTER
Menu
Denne funktion gør det muligt at få adgang til
Setup-menuen.
Tryk på knappen
ellerfor at vælge de
forskellige punkter i menuen.
Tryk derimod længe på knappen
for at vende
tilbage til standardskærmbilledet.
Belysning (Dimmer)
(regulering af instrumentbelysning)
(kun ved tændt positionslys)
Med denne funktion kan lysstyrken i
instrumentgruppen og betjeningspanelerne for
autoradio og automatisk klimaanlæg (afhængigt
af versioner/markeder) reguleres i 8 trin (med
positionslyset tændt). Questa funzione permette di
attivare ("On") oppure disattivare ("Off") il
sistema City Brake Control - "Collision
Mitigation".
Gå frem på følgende måde for at regulere
lysstyrken:
❒Tryk kort på knappen
. På displayet blinker
angivelsen af det tidligere indstillede niveau.
❒Tryk på knappen
ellerfor at regulere
lysstyrkeniveauet.❒Giv et kort tryk på knappen
for at gå tilbage
til menuvisning, eller giv et langt tryk på
knappen for at gå tilbage til standardvisning
uden at gemme.
BemærkPå versioner med rekonfigurerbart
multifunktionsdisplay kan justeringen udføres
både med slukkede lys (lydstyrkeværdi for
tilstanden "dag"), og med tændte lys
(lydstyrkeværdi for tilstanden "nat").
Fartgrænse (Speed beep)
Med denne funktion kan man indstille en
hastighedsgrænse for bilen (km/t eller mph). Hvis
grænsen overskrides, bliver man straks advaret.
Indstilling af fartgrænse foretages på følgende
måde:
❒Giv et kort tryk på knappen
. Displayet viser
teksten "Speed Beep".
❒Tryk på knappen
ellerfor at slå
funktionen "fartgrænse" til ("On") eller fra
("Off").
❒Når funktionen er slået til (On), kan den
ønskede fartgrænse indstilles med knapperne
eller. Tryk derefter påfor at
bekræfte indstillingen.
12
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

BemærkDer kan indstilles hastigheder mellem 30
og 200 km/t eller mellem 20 og 125 mph,
afhængigt af den forvalgte enhed (se afsnittet
"Valg af måleenheder (Units)" i det følgende).
Hvert tryk på knappen
/sætter værdien 5
enheder op eller ned. Holdes knappen
/
indtrykket, sker ændringen automatisk i
hurtigt tempo. Slip knappen, når visningen
nærmer sig den ønskede værdi, og afslut
indstillingen med enkeltvise tryk.
❒Giv et kort tryk på knappen
for at gå tilbage
til menuvisning, eller giv et langt tryk på
knappen for at gå tilbage til standardvisning
uden at gemme.
Indstillingen annulleres på følgende måde:
❒Giv et kort tryk på knappen
. På displayet
blinker angivelsen "On".
❒Tryk på knappen
. På displayet blinker
angivelsen "Off".
❒Giv et kort tryk på knappen
for at gå tilbage
til menuvisning, eller giv et langt tryk på
knappen for at gå tilbage til standardvisning
uden at gemme.Lygtesensor (Headl. sensor)
Lygtesensor (Headl. sensor) (regulering af
følsomheden af automatiske forlygter/
skumringssensor)
(afhængigt af versioner/markeder)
Denne funktion gør det muligt at tænde eller
slukke automatisk for lygterne, afhængigt af den
udvendige belysning.
Det er muligt at regulere skumringssensorens
følsomhed på 3 niveauer (niveau 1= min.
følsomhed, niveau 2= middel følsomhed, niveau
3= maks. følsomhed). Jo højere den indstillede
følsomhed, jo mindre udvendigt lys er nødvendigt
for at styre tændingen af lysene (f. eks. med en
indstilling på niveau 3 ved solnedgang har man en
tidligere tænding af lysene i forhold til niveau 1
og 2).
Den ønskede indstilling foretages på følgende
måde:
❒Tryk kort på knappen. På displayet blinker
angivelsen af det tidligere indstillede niveau.
❒Tryk på knappen
ellerfor at indstille.
❒Giv et kort tryk på knappen
for at gå tilbage
til menuvisning, eller giv et langt tryk på
knappen for at gå tilbage til standardvisning
uden at gemme.
