2015 Lancia Delta Návod k použití a údržbě (in Czech)

V NOUZI223
4
VÝMĚNA POJISTEK
ZÁKLADNÍ INFORMACE
Pojistka je ochranný prvek elektrického rozvodu, který zaú-
činkuje při závadě nebo nevhodném zásahu do rozvodu. J\
ak-
mile přestane fungovat nějaké zařízení, zkontrolujte p\
řísluš-
nou pojistku A-obr. 37. Pokud je přerušený, je třeba vyměnit
přepálenou pojistku za novou se stejnou jmenovitou proudo-
vou hodnotou (stejné barvy).
B neporušená pojistka.
C pojistka s přerušeným vodicím prvkem.
Přerušenou pojistku vyndejte pinzetou D-obr. 37 umístěnou
v pojistkové skříňce pod palubní deskou.
Vyhledejte pojistku podle tabulek uvedených na následujících
stránkách.
Obr. 37L0E0085m
V případě, že se pojistka znovu spálí, vyhledejte
autorizovaný servis Lancia.
Přerušenou pojistku nenahrazujte drátkem ne-
bo podobným provizorním způsobem .
Nikdy neměňte pojistku za novou s vyšší prou-
dovou hodnotou. NEBEZPE\bÍ POŽÁRU.
Pokud zasáhne hlavní pojistka (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE), obraťte se na au-
torizované servisy Lancia.
Před výměnou pojistky zkontrolujte, zda je vy-
pnutý klíček zapalování a jsou vypnuté/odpoje-
né všechny spotřebiče.
Pokud zasáhne hlavní pojistka bezpečnostních
systémů (airbagy, brzdová soustava), systémů po-
honného agregátu (motoru, převodovky), systému
aktivních zavěšení (u příslušných verzí vozi\
dla) nebo
systému řízení, vyhledejte autorizované servisy Lancia.
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 223

224V NOUZI
UMÍSTĚNÍ POJISTEK
Pojistková sk\bíňka v palubní desce
Pro přístup do pojistkové skříňky v palubní desce j\
e třeba vyšroubovat tři upevňovací šrouby A-obr. 38 a sejmout kryt B.
Obr. 38L0E0208mObr. 39L0E0209m
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 224

V NOUZI225
4

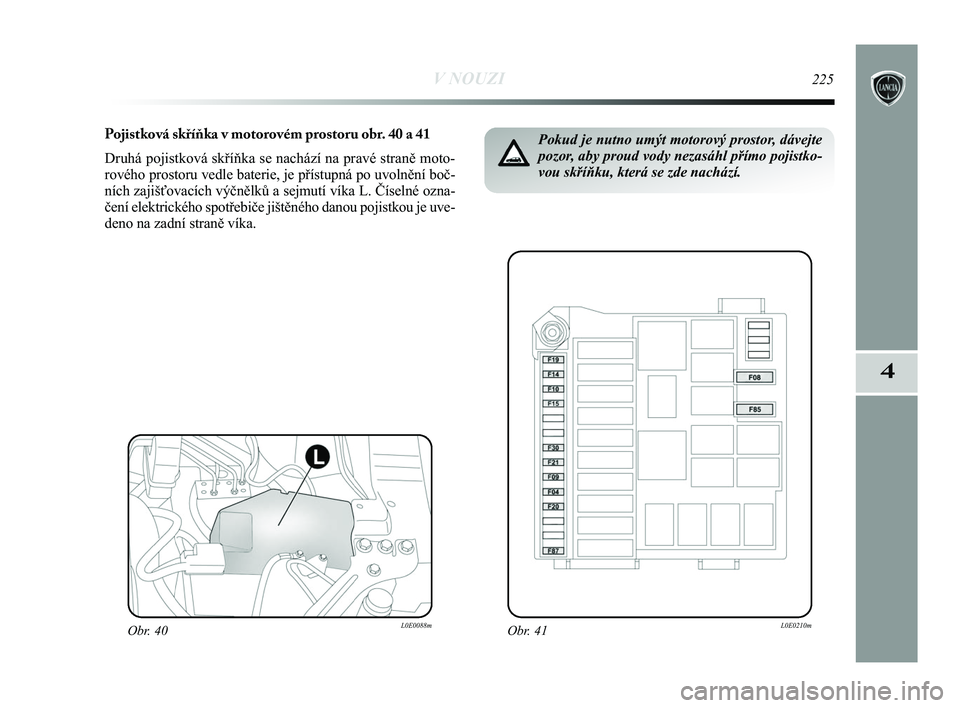

Pojistková sk\bíňka v motorovém prostoru obr. 40 a 41
Druhá pojistková skříňka se nachází na pravé str\
aně moto-
rového prostoru vedle baterie, je přístupná po uvolnění\
boč-
ních zajišťovacích výčnělků a sejmutí víka\
L. Číselné ozna-
čení elektrického spotřebiče jištěného danou poj\
istkou je uve-
deno na zadní straně víka.
Obr. 40L0E0088m
Pokud je nutno umýt motorový prostor, dávejte
pozor, aby proud vody nezasáhl přímo pojistko-
vou skříňku, která se zde nachází.
Obr. 41L0E0210m
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 225

226V NOUZI
Pojistková sk\bíňka v zavazadlovém prostoru obr. 42 a 43
Pojistková skříňka je umístěna vlevo v zavazadlovém\
prostoru a je přístupná po otevření inspekčního ví\
ka obr. 42.
Obr. 43L0E0115mObr. 42L0E0114m
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 226

V NOUZI227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F417,515
7,5 15 5
20
20 5
20
7,5 10
10
30
7,539
39
39
39
39
39
39
39
39
39
39
39
39
39
PŘEHLED POJISTEK
SPOTŘEBIČE POJISTKA AMPÉRY OBRÁZEK
Pravý potkávací světlomet
Pravý potkávací světlomet (xenonová výbojka)
Levé potkávací světlo, nastavovač sklonu světlometů\
Levé potkávací světlo (xenonová výbojka)
Cívka relé ventilátoru klimatizace, Body Computer
Levý zadní ovládač
Pravý zadní ovládač
Světla zpětného pojezdu, cívky relé v pojistkové skř\
íňce v motorovém prostoru,
ovládání brzdového pedálu (rozpínací), snímač\
vody v naftě, měřič množství
vzduchu
Řídicí jednotka zamknutí/odemknutí dveří, víko p\
alivové nádrže, dead lock,
odemknutí víka zavazadlového prostoru
Třetí brzdové světlo, přístrojová deska, uzel adapt\
ivních světlometů,
řídicí jednotka v levém výbojkovém světlometu
Přední stropní svítidlo, zadní prostřední stropní\
svítidlo, svítidlo u sluneční clony
na straně řidiče a spolucestujícího, svítidlo v zavaza\
dlovém prostoru, svítidlo
v odkládací skříňce (výbava Platinum s příplatk\
ovým střešním oknem)
Příprava pro autorádio/navigaci, uzel Blue&Me
TM, siréna alarmu, systém alarmu
ve stropním svítidle, klimatizace, řídicí jednotka měř\
ení tlaku v pneumatikách,
konektor diagnostické zásuvky, zadní stropní svítidla
Vyhřívané zadní okno
Vyhřívání vnějších zpětných zrcátek, vyhř\
ívání trysek ostřikovačů čelního okna
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 227

39
39
39
39
39
39
39
39
39
228V NOUZI
F43
F44
F46
F47
F48
F49
F51
F52
F5330
15
20
20
205
5/7,5 (*)
15
7,5
SPOTŘEBIČE POJISTKA AMPÉRY OBRÁZEK
Systém ovládání stíračů na přístrojové des\
ce u volantu, systém dvousměrného
elektrického čerpadla ostřikování čelního/zadníh\
o okna na přepínači u volantu
Zapalovač cigaret/proudová zásuvka na středovém tunelu,
proudová zásuvka v zavazadlovém prostoru
Motor střešního okna
Přední ovladač oken na straně řidiče
Přední ovladač oken na straně spolucestujícího
Ovládací panely výstražných světel: vpravo, vlevo a up\
rostřed (osvětlení),
ovládače na volantu (osvětlení), ovládače na před\
ním stropním svítidle
(osvětlení), řídicí jednotka systému alarmu prostoro\
vé ochrany, systém
elektricky ovládaného střešního okna (řídicí je\
dnotka, osvětlení ovládačů),
dešťový/osvitový senzor, elektrochromatické zrcátko, ovládače vyhřívání\

předních sedadel, zásuvka AUX (osvětlení)
Zapalovač cigaret (osvětlení), příprava pro autorádi\
o, ovládání tempomatu
Cruise Control, uzel Blue&Me
TM, uzel parkovacích senzorů, snímač AQS,
klimatizace, ovládání vnějších elektrických zrcá\
tek, řídicí jednotka měření
tlaku v pneumatikách, uzel zachování jízdního pruhu, uzel\
zavěšení s řízeným
pérováním, tlačítko Eco (verze s automatickou převodo\
vkou), osvětlení
ovládače automatické převodovky, řídicí jednotka v pravém výbojkovém
světlometu (kromě verzí Multi Air), stabilizátor napětí (verze Multi Air) (*)
Systém stírače zadního okna na přepínači u volantu
Přístrojová deska, zadní ukazatele směru
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 228

V NOUZI229
4
F08
F09
F10
F14
F15
F19
F30
F85F1
F2
F3
F6
F4
F540
30
15
15
30
7,5 15
15
30
30
10
10
15
1041
41
41
41
41
41
41
41
43
43
43
43
43
43
SPOTŘEBIČE POJISTKA AMPÉRYOBRÁZEK
Elektroventilátor klimatizace
Čerpadlo ostřikovačů světlometů
Klakson
Dálkové světlomety
Přídavné topení PTC1
Kompresor klimatizace
Přední světlomety do mlhy/natáčivé
Palivové čerpadlo
Uzel nastavení pravého předního sedadla
Uzel nastavení levého předního sedadla
Vyhřívání levého předního sedadla
Vyhřívání pravého předního sedadla
Řídicí jednotka audia HI-FI
Reproduktor BASSBOX (systém HI-FI)
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 229

230V NOUZI
DOBITÍ BATERIE
UPOZORN\bNÍ Postup při dobíjení baterie je zde uveden pou-
ze pro informaci. Doporučujeme si nechat baterii dobít u au-
torizovaného servisu Lancia.
UPOZORN\bNÍ Než odpojíte a připojíte zpět elektrické\
na-
pájení baterie, po přepnutí klíčku zapalování na\
STOP a za-
vření dveří na straně řidiče počkejte alespoň\
jednu minutu.
Doporučujeme pomalé dobíjení proudem nízké intenzity p\
o
dobu asi 24 hodin. Příliš dlouhé nabíjení by mohlo bat\
erii po-
škodit.
Postup při dobíjení baterie:
❍Odpojte svorku od minusového pólu baterie;
❍ k pólům baterie připojte kabely nabíječe - dbejte na sprá\
-
vnou polaritu;
❍ zapněte nabíječ;
❍ po dobití baterie vypněte nejdříve nabíječ, a až pa\
k jej od-
pojte od baterie;
❍ připojte svorku minusového pólu baterie.
Elektrolyt obsažený v baterii je jed a žíravina. Za-
braňte zasažení očí a pokožky. Baterii je nutno
dobíjet ve větraném prostředí v bezpečné vzdále-\
nosti od volného plamene nebo případných zdrojů jis-
ker. Nebezpečí výbuchu nebo požáru.
Nepokoušejte se nabít zamrznutou baterii, je tře-
ba ji nejdříve rozmrazit, jinak hrozí nebezpečí vý-
buchu. Při zamrznutí baterie je třeba nejdříve ne-
chat odborníkem zkontrolovat, zda nejsou poškozené je-
jí vnitřní prvky nebo kontejner: nebezpečí úniku jedo-\
vaté žíraviny.
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 230
