2015 Lancia Delta Návod k použití a údržbě (in Czech)

V NOUZI215
4
S (xenonovými) výbojkovými žárovkami
(u příslušných verzí vozidla)
DÁLKOVÉ SVĚTLOMETY
Žárovky se žhavicím vláknem
Postup při výměně žárovky:
❍sejměte kryt A-obr. 15;
❍ uvolněte zajišťovací svorku A-obr. 17;
❍ odpojte elektrický konektor B;
❍ vytáhněte žárovku C a vyměňte ji;
❍ vložte novou žárovku tak, aby profil kovové části souh\
la-
sil s drážkou na parabole světlometu, připojte zpět elekt\
rický
konektor B a zajistěte žárovku upevňovací svorkou A;
❍ upevněte správně kryt A-obr. 15.
Obr. 17L0E0156m
Kvůli vysokému napájecímu napětí smí výboj-
kové (dvojité xenonové) žárovky měnit pouze od-
borník: nebezpečí smrti! Vyhledejte autorizova-
ný servis Lancia.
S (xenonovými) výbojkovými žárovkami
(u příslušných verzí vozidla)
Kvůli vysokému napájecímu napětí smí výboj-
kové (dvojité xenonové) žárovky měnit pouze od-
borník: nebezpečí smrti! Vyhledejte autorizova-
ný servis Lancia.
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 215

216V NOUZI
OBRYSOVÁ SVĚTLA/DENNÍ SVĚTLA
Obrysová světla/světla pro denní svícení mají žá\
rovky tvo-
řené diodou LED.
Tyto žárovky si nechejte vyměnit u autorizovaného servisu
Lancia.
SMĚROVÁ SVĚTLA
P\bední
Postup při výměně žárovky:
❍vyšroubujte kryt C-obr. 15;
❍ zatlačte na svorky žárovkové objímky (vyznačené š\
ipka-
mi na obr. 18) a současně zatáhněte za optickou skupinu;
❍ vytáhněte žárovku A a vyměňte ji;
❍ namontujte zpět kryt C. Boční
Postup při výměně žárovky:
❍
zatlačením na kryt A-obr. 19 uvolněte vnitřní svorku B;
vytáhněte optickou skupinu ven směrem od vozidla;
❍ otočte objímkou C doleva, vytáhněte žárovku D, která\
je
namontovaná zatlačením, a vyměňte ji;
❍ zasuňte objímku žárovky C do krytu a otočte jí doprava\
;
❍ namontujte celou skupinu zpět a ujistěte se o zaklapnutí
vnitřní svorky B.
Obr. 18L0E0157mObr. 19L0E0158m
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 216

V NOUZI217
4
PŘEDNÍ SVĚTLOMETY DO MLHY obr. 20
(u příslušné verze vozidla)
Žárovky mlhových světlometů si nechejte vyměnit v auto\
ri-
zovaném servisu Lancia.
ZADNÍ OPTICKÉ SKUPINY
Žárovky LED zadních optických skupin si nechejte vyměnit
v autorizovaném servisu Lancia.
SVĚTLA ZPĚTNÉHO POJEZDU obr. 21
Žárovky si nechejte vyměnit v autorizovaném servisu Lancia.ZADNÍ SVÍTILNA DO ML
HY obr. 22
Žárovky si nechejte vyměnit v autorizovaném servisu Lancia.
Obr. 20L0E0159mObr. 22L0E0161m
Obr. 21L0E0160m
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 217

218V NOUZI
TŘETÍ BRZDOVÉ SVĚTLO obr. 23
Žárovky LED třetího brzdového světla si nechejte vymě\
nit
v autorizovaném servisu Lancia.
OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovky:
❍v místě vyznačeném šipkami uvolněte a demontujte sví\
-
tilny A-obr. 24;
❍ vytáhněte žárovku B a vyměňte ji.
Obr. 23L0E0162mObr. 25L0E0282m
Obr. 24L0E0163m
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 218

V NOUZI219
4
Obr. 27L0E0166m
Obr. 26L0E0165m
VÝMĚNA VNITŘNÍ ŽÁROVKY
Typ a výkon žárovky jsou uvedeny v části „Typy žárovek“.PŘEDNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovek:
❍
v bodech vyznačených šipkami uvolněte a demontujte sví-
tilnu A-obr. 26;
❍ otevřete kryt B-obr. 27;
❍ vytáhněte žárovky C z postranních kontaktů a vyměň\
te je.
Zkontrolujte, zda nové žárovky sedí pevně v kontaktech;
❍ zavřete kryt B - obr. 27 a upevněte stropní svítilnu A - obr.
26 do uložení, ujistěte se o řádném zajištění\
v tomto ulo-
žení.
UPOZORN\bNÍ U některých provedení (viz obr. 26) je strop-
ní svítilna umístěna vzadu (v případě elektrické\
ho otevírání
střechy). Další informace, které se týkají výmě\
ny příslušných
žárovek, naleznete v bodě „Zadní stropní svítilna“\
v této ka-
pitole.
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 219

220V NOUZI
Obr. 28L0E0167mObr. 30L0E0169m
Obr. 29L0E0168m
ZADNÍ STROPNÍ SVÍTILNA
Provedení bez st\bešního okna
Postup při výměně žárovek:
❍ v bodě vyznačeném šipkami uvolněte a demontujte sví-
tilnu A-obr. 28;
❍ vytáhněte žárovku B-obr. 29 z postranních kontaktů a vy-
měňte ji. Zkontrolujte, zda nová žárovka sedí pevně\
v kon-
taktech.
Provedení se st\bešním oknem
Postup při výměně žárovky:
❍ v bodě vyznačeném šipkami uvolněte a demontujte sví-
tilnu A-obr. 30; ❍
vytáhněte žárovku B-obr. 29 z postranních kontaktů a vy-
měňte ji. Zkontrolujte, zda nová žárovka sedí pevně\
v kon-
taktech.
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 220

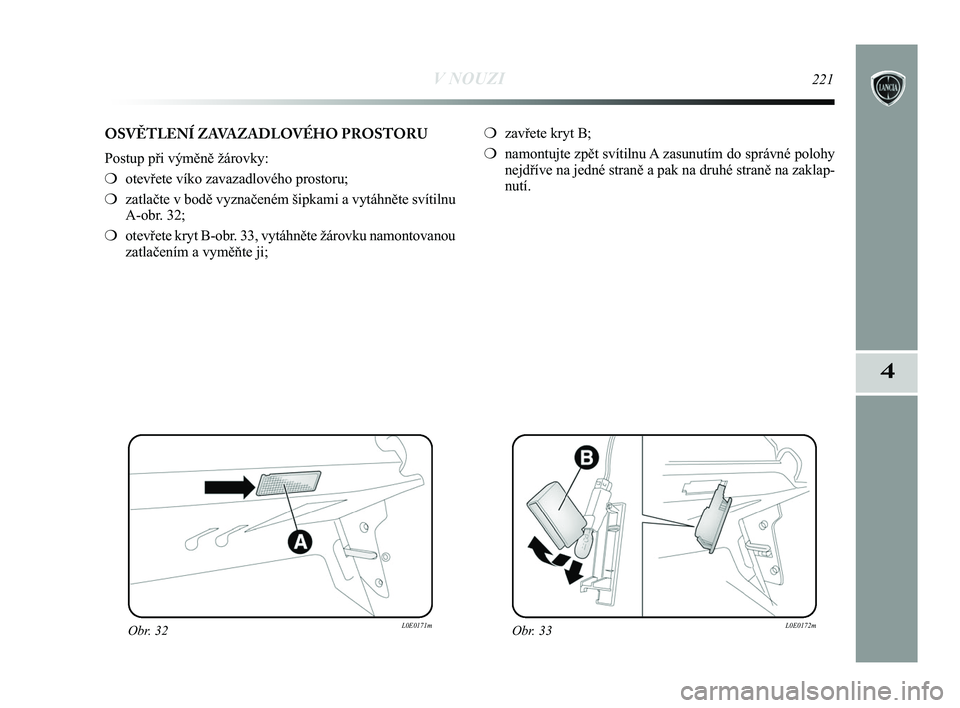

V NOUZI221
4
Obr. 32L0E0171mObr. 33L0E0172m
OSVĚTLENÍ ZAVAZADLOVÉHO PROSTORU
Postup při výměně žárovky:
❍otevřete víko zavazadlového prostoru;
❍ zatlačte v bodě vyznačeném šipkami a vytáhněte sví\
tilnu
A-obr. 32;
❍ otevřete kryt B-obr. 33, vytáhněte žárovku namontovanou
zatlačením a vyměňte ji; ❍
zavřete kryt B;
❍ namontujte zpět svítilnu A zasunutím do správné polohy
nejdříve na jedné straně a pak na druhé straně na zakl\
ap-
nutí.
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 221

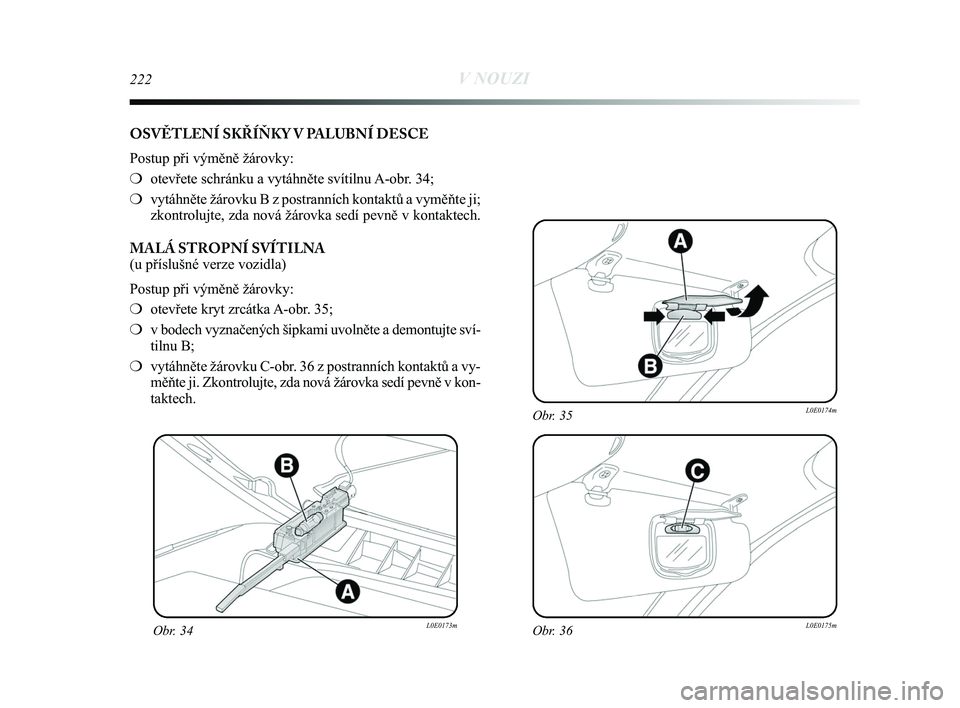

222V NOUZI
Obr. 34L0E0173mObr. 36L0E0175m
Obr. 35L0E0174m
OSVĚTLENÍ SKŘÍŇKY V PALUBNÍ DESCE
Postup při výměně žárovky:
❍otevřete schránku a vytáhněte svítilnu A-obr. 34;
❍ vytáhněte žárovku B z postranních kontaktů a vyměň\
te ji;
zkontrolujte, zda nová žárovka sedí pevně v kontaktech.
MALÁ STROPNÍ SVÍTILNA
(u příslušné verze vozidla)
Postup při výměně žárovky:
❍ otevřete kryt zrcátka A-obr. 35;
❍ v bodech vyznačených šipkami uvolněte a demontujte sví-
tilnu B;
❍ vytáhněte žárovku C-obr. 36 z postranních kontaktů a vy-
měňte ji. Zkontrolujte, zda nová žárovka sedí pevně\
v kon-
taktech.
195-232 Delta CZ 1ed 20/03/14 13:05 Pagina 222
