2015 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

Dizelski motori
159
9
TEHNIČKI PODACI
JUMPER-PAPIER_HR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
Kvaliteta goriva za dizel motore
Dizel motori potpuno su kompatibilni s biogorivima sukladnim današnjim i budućim europskim standardima (dizel koji zadovoljava
normu EN 590 u mješavini s biogorivom koje zadovoljava normu EN 14214) i koje se prodaje na benzinskim stanicama (s mogućnošću
dodavanja 0 do 5% metilnog estera masne kiseline).
Biogorivo B30 može se koristiti za neke dizel motore, ali pod uvjetom stroge primjene posebnih uvjeta održavanja navedenih u servisnoj i
garancijskoj knjižici. Obratite se mreži CITROËN ili nekoj stručnoj radionici.
Korištenje bilo koje druge vrste (bio)goriva (čista ili razrijeđena ulja biljnog ili životinjskog porijekla, lož-ulje...) strogo je zabranjeno
(opasnost od oštećenja motora i kruga goriva). MOTORI I MJENJAČI

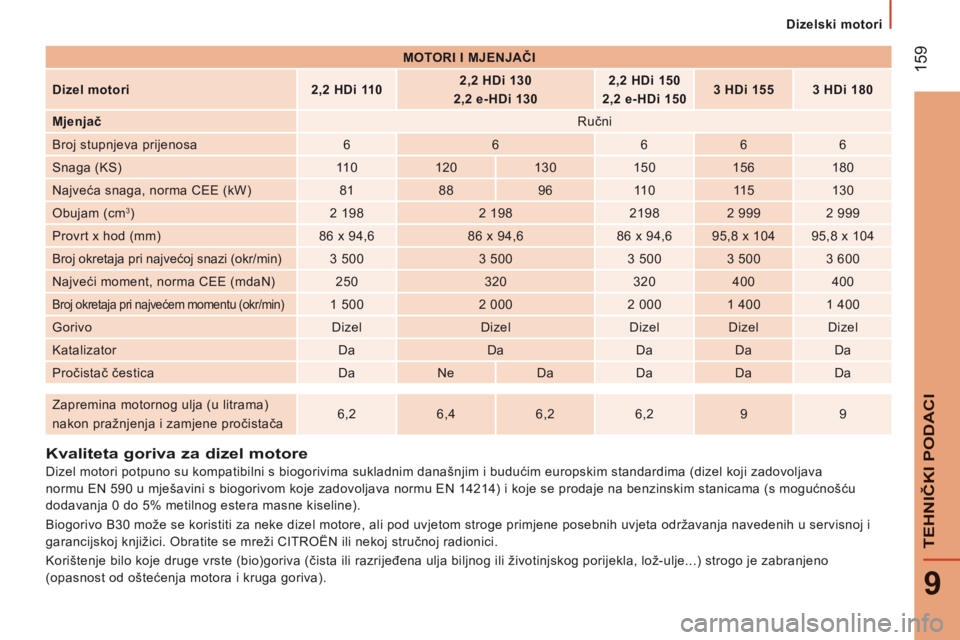

Dizel motori 2,2 HDi 110 2,2 HDi 130

2,2 e-HDi 130 2,2 HDi 150


2,2 e-HDi 150 3 HDi 155
3 HDi 180
Mjenjač Ručni
Broj stupnjeva prijenosa 6 6 6 6 6
Snaga (KS) 1 1 0 1 2 0 1 3 0 1 5 0 1 5 6 1 8 0
Najveća snaga, norma CEE (kW) 8 1 8 8 9 6 1 1 0 1 1 5 1 3 0
Obujam (cm
3 ) 2 198 2 198 2198 2 999 2 999
Provrt x hod (mm) 86 x 94,6 86 x 94,6 86 x 94,6 95,8 x 104 95,8 x 104
Broj okretaja pri najvećoj snazi (okr/min) 3 500 3 500 3 500 3 500 3 600
Najveći moment, norma CEE (mdaN) 2 5 0 3 2 0 3 2 0 4 0 0 4 0 0
Broj okretaja pri najvećem momentu (okr/min) 1 500 2 000 2 000 1 400 1 400
Gorivo Dizel Dizel Dizel Dizel Dizel
Katalizator D a D a D a D a D a
Pročistač čestica D a Ne D a D a D a D a

Zapremina motornog ulja (u litrama)
nakon pražnjenja i zamjene pročistača 6 , 2
6 , 4 6 , 2 6 , 2 9 9

Mase
160
JUMPER-PAPIER_HR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

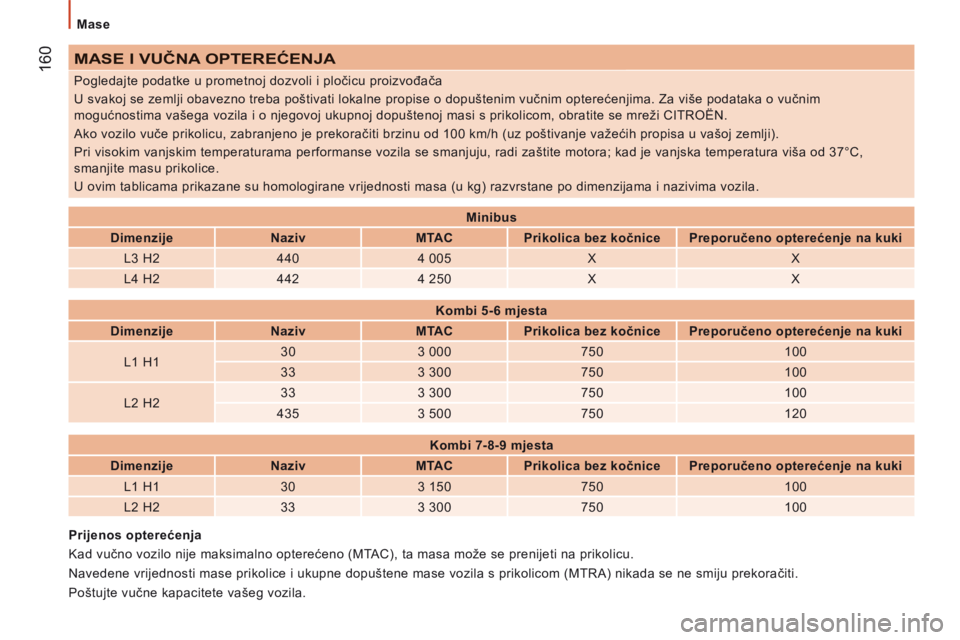

MASE I VUČNA OPTEREĆENJA
Pogledajte podatke u prometnoj dozvoli i pločicu proizvođača
U svakoj se zemlji obavezno treba poštivati lokalne propise o dopuštenim vučnim opterećenjima. Za više podataka o vučnim
mogućnostima vašega vozila i o njegovoj ukupnoj dopuštenoj masi s prikolicom, obratite se mreži CITROËN.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (uz poštivanje važećih propisa u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju, radi zaštite motora; kad je vanjska temperatura viša od 37°C,
smanjite masu prikolice.
U ovim tablicama prikazane su homologirane vrijednosti masa (u kg) razvrstane po dimenzijama i nazivima vozila.
Prijenos opterećenja
Kad vučno vozilo nije maksimalno opterećeno (MTAC), ta masa može se prenijeti na prikolicu.
Navedene vrijednosti mase prikolice i ukupne dopuštene mase vozila s prikolicom (MTRA) nikada se ne smiju prekoračiti.
Poštujte vučne kapacitete vašeg vozila. Minibus

Dimenzije Naziv MTAC Prikolica bez kočnice Preporučeno opterećenje na kuki
L3 H2 4 4 0 4 005 X X
L4 H2 4 4 2 4 250 X X
Kombi 5-6 mjesta
Dimenzije Naziv MTAC Prikolica bez kočnice Preporučeno opterećenje na kuki
L1 H1 3 0
3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
L2 H2 3 3
3 300 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
Kombi 7-8-9 mjesta
Dimenzije Naziv MTAC Prikolica bez kočnice Preporučeno opterećenje na kuki
L1 H1 3 0 3 150 7 5 0 1 0 0
L2 H2 3 3 3 300 7 5 0 1 0 0

Mase
161
9
TEHNIČKI PODACI
JUMPER-PAPIER_HR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

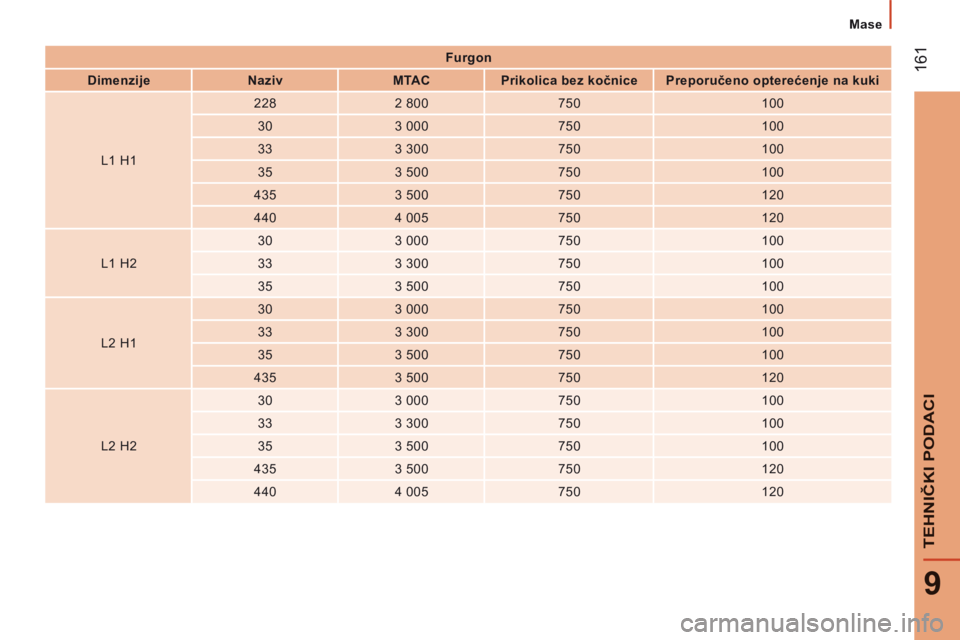

Furgon
Dimenzije Naziv MTAC Prikolica bez kočnice Preporučeno opterećenje na kuki
L1 H1 2 2 8
2 800 7 5 0 1 0 0
3 0 3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0
L1 H2 3 0
3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
L2 H1 3 0
3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
L2 H2 3 0
3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0

Mase
162
JUMPER-PAPIER_HR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

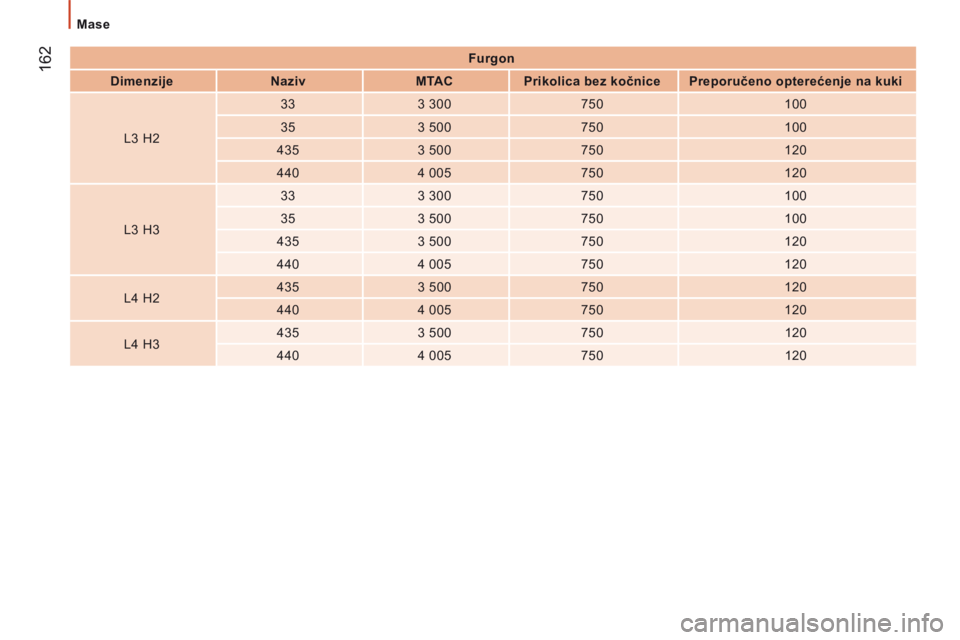

Furgon
Dimenzije Naziv MTAC Prikolica bez kočnice Preporučeno opterećenje na kuki
L3 H2 3 3
3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0
L3 H3 3 3
3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0
L4 H2 4 3 5
3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0
L4 H3 4 3 5
3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0

Identifikacija vozila
163
9
TEHNIČKI PODACI
JUMPER-PAPIER_HR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

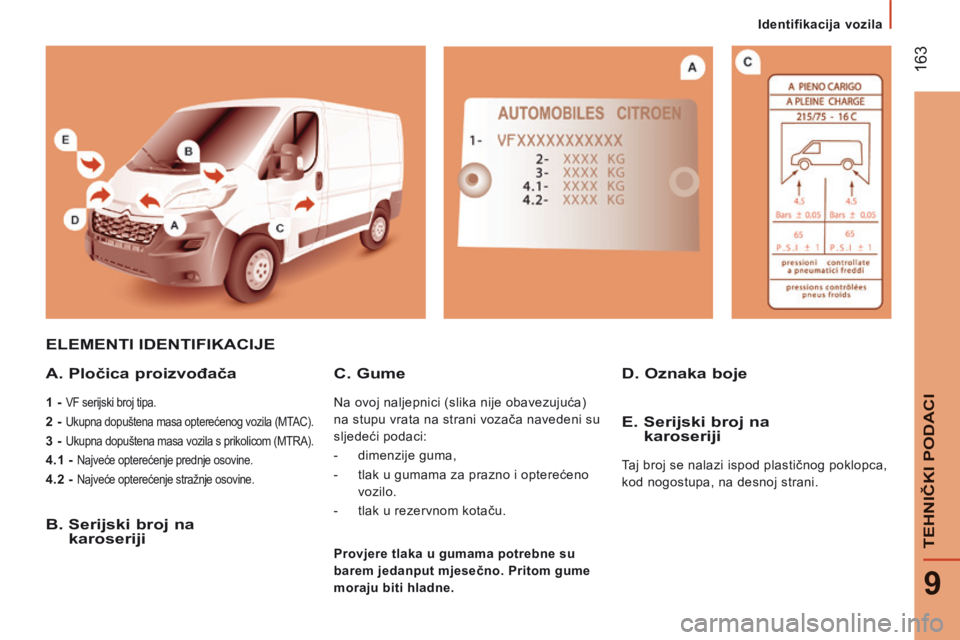

ELEMENTI IDENTIFIKACIJE
A. Pločica proizvođača
1 - VF serijski broj tipa.
2 - Ukupna dopuštena masa opterećenog vozila (MTAC).
3 - Ukupna dopuštena masa vozila s prikolicom (MTRA).
4.1 - Najveće opterećenje prednje osovine.
4.2 - Najveće opterećenje stražnje osovine.
B. Serijski broj na karoseriji
D. Oznaka boje C. Gume
Na ovoj naljepnici (slika nije obavezujuća)
na stupu vrata na strani vozača navedeni su
sljedeći podaci:
- dimenzije guma,
- tlak u gumama za prazno i opterećeno vozilo.
- tlak u rezervnom kotaču.
E. Serijski broj na karoseriji
Taj broj se nalazi ispod plastičnog poklopca,
kod nogostupa, na desnoj strani.
Provjere tlaka u gumama potrebne su
barem jedanput mjesečno. Pritom gume
moraju biti hladne.

164
JUMPER-PAPIER_HR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

10.1
JUMPER-PAPIER_HR_CHAP10A_AUTORADIO_FIAT-TACTILE-1_ED01-2014
Sustav je zaštićen tako da može raditi samo u vašem vozilu.

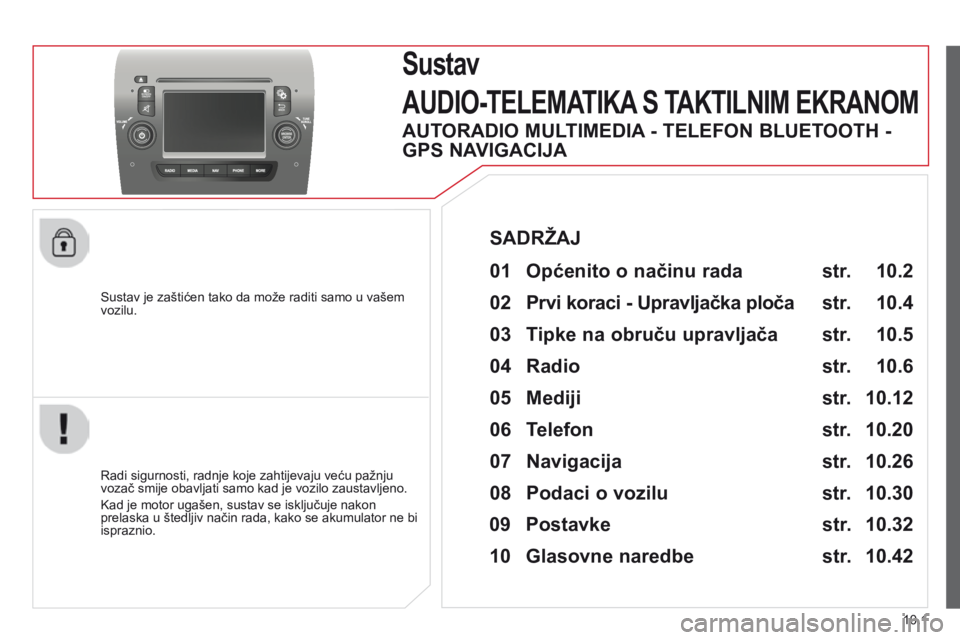

Sustav
AUDIO-TELEMATIKA S TAKTILNIM EKRANOM
Radi sigurnosti, radnje koje zahtijevaju veću pažnju vozač smije obavljati samo kad je vozilo zaustavljeno.
Kad je motor ugašen, sustav se isključuje nakon prelaska u štedljiv način rada, kako se akumulator ne bi ispraznio.
SADRŽAJ
AUTORADIO MULTIMEDIA - TELEFON BLUETOOTH -
GPS NAVIGACIJA
str.
str.
str.
str.
str.
str.
str.
str.
str.
01 Općenito o načinu rada
02 Prvi koraci - Upravljačka ploča
05 Mediji
04 Radio
06 Telefon
07 Navigacija
08 Podaci o vozilu
09 Postavke
10 Glasovne naredbe
03 Tipke na obruču upravljača str.
10.2
10.4
10.12
10.6
10.20
10.26
10.30
10.32
10.42
10.5

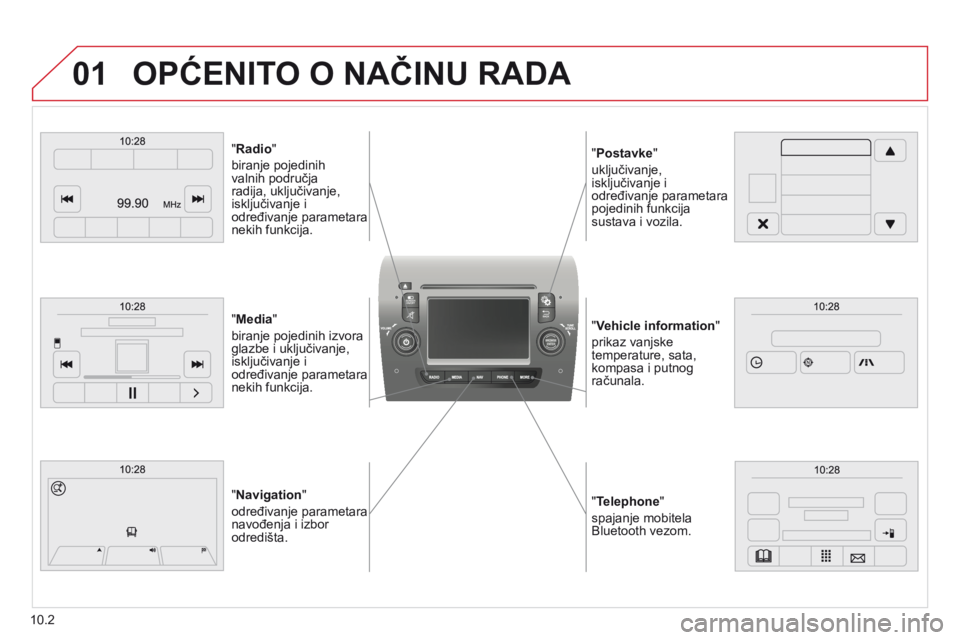

01
