2015 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

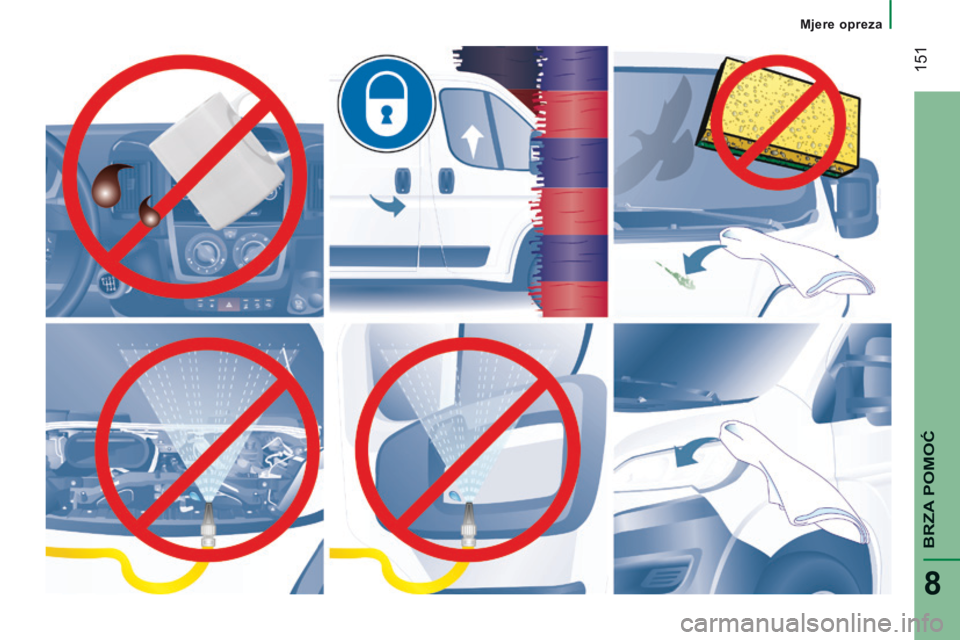

Mjere opreza
151
BRZA POMOĆ
8
JUMPER-PAPIER_HR_CHAP08_AIDE RAPIDE_ED01-2014

152
Dimenzije
JUMPER-PAPIER_HR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

153
9
TEHNIČKI PODACI
Dimenzije
JUMPER-PAPIER_HR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
DIMENZIJE
Vozilo se proizvodi u 4 duljine (L1...) i 3 visine (H1...), kako je prikazano u tablicama: FURGON
L1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
L Duljina preko svega 4 963 5 413 5 998 6 363
H Visina preko svega 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Međuosovinski razmak 3 000 3 450 4 035
B Prednji prevjes 9 4 8
C Stražnji prevjes 1 015 1 380
D Širina preko (s retrovizorima / bez retrovizora) 2 508 / 2 050
E Trag kotača sprijeda 1 810
F Trag kotača straga 1 790
G Visina utovarnog praga 535 do 565
I Duljina unutrašnje podnice 2 670 3 120 3 705 4 070
J Najveća unutrašnja visina za utovar 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Najveća unutrašnja širina 1 870
M Širina između unutrašnjih blatobrana 1 422
Obujam (m
3 ) 8 9,5 10 11,5 13 15 15 17

154
Dimenzije
JUMPER-PAPIER_HR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
STRAŽNJA VRATA
L1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
N Korisna visina stražnjih vrata 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Korisna širina stražnjih vrata 1 562

155
9
TEHNIČKI PODACI
Dimenzije
JUMPER-PAPIER_HR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

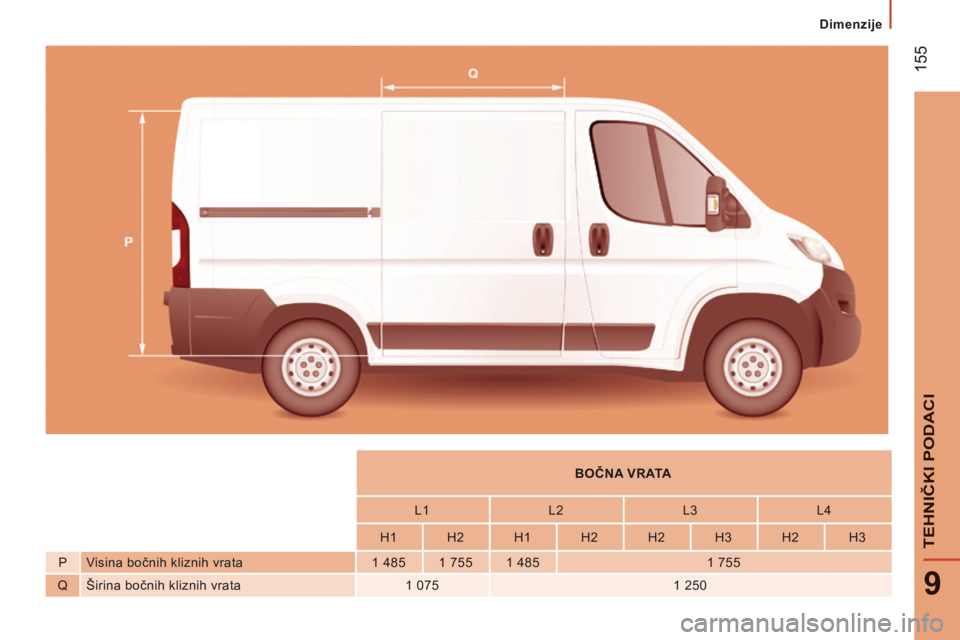

BOČNA VRATA
L1 L 2 L 3 L 4
H 1 H 2 H 1 H 2 H 2 H 3 H 2 H 3
P Visina bočnih kliznih vrata 1 485 1 755 1 485 1 755
Q Širina bočnih kliznih vrata 1 075 1 250

156
Dimenzije
JUMPER-PAPIER_HR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

157
9
TEHNIČKI PODACI
Dimenzije
JUMPER-PAPIER_HR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

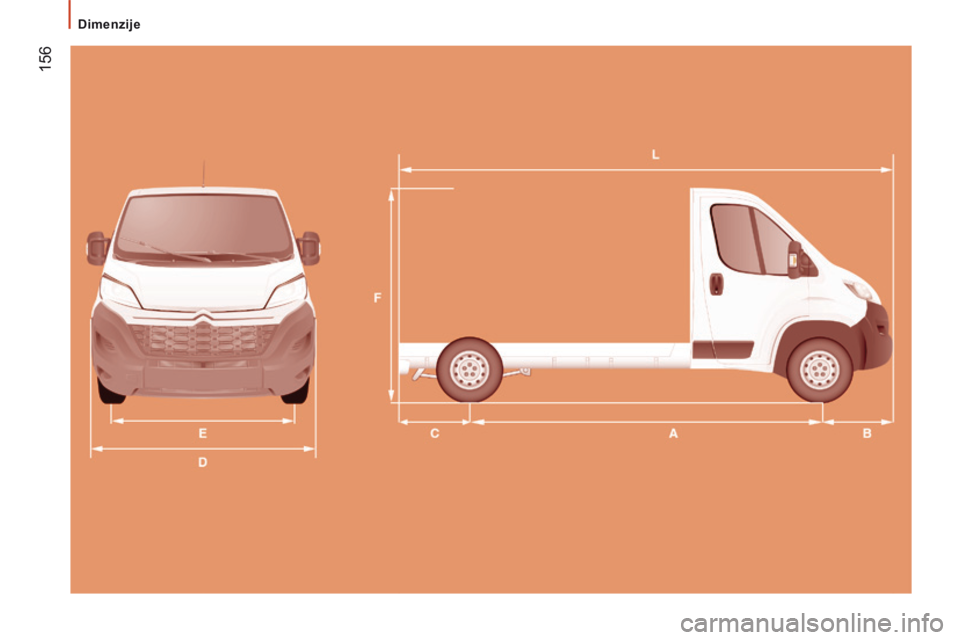

ŠASIJA S KABINOM
L1 L 2 L 2 S L 3 L 4
L Duljina preko svega 4 908 5 358 5 708 5 943 6 208
A Međuosovinski razmak 3 000 3 450 3 800 4 035 4 035
B Prednji prevjes 9 4 8
C Stražnji prevjes 9 6 0 1 225
D Širina (s retrovizorima / bez retrovizora) 2 508 / 2 050
- Širina za karoseriju 2 207
- Maksimalna širina za karoseriju 2 350
E Trag kotača sprijeda 1 810
- Trag kotača straga 1 790
- Povećana stražnja međuosovinska širina 1 980
F Visina preko svega 2 153
- Maksimalna visina za karoseriju 3 500

158
Dimenzije
JUMPER-PAPIER_HR_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
L1H1 L2H2
A 7 5 1 8 7 2 1 201 1 322
B 1 201 1 743 1 651 2 193
C - 8 6 0 - 8 6 0
