2015 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

95
5
Sigurnost u vožnji
SIGURNOST
JUMPER-PAPIER_HR_CHAP05_SECURITE_ED01-2014

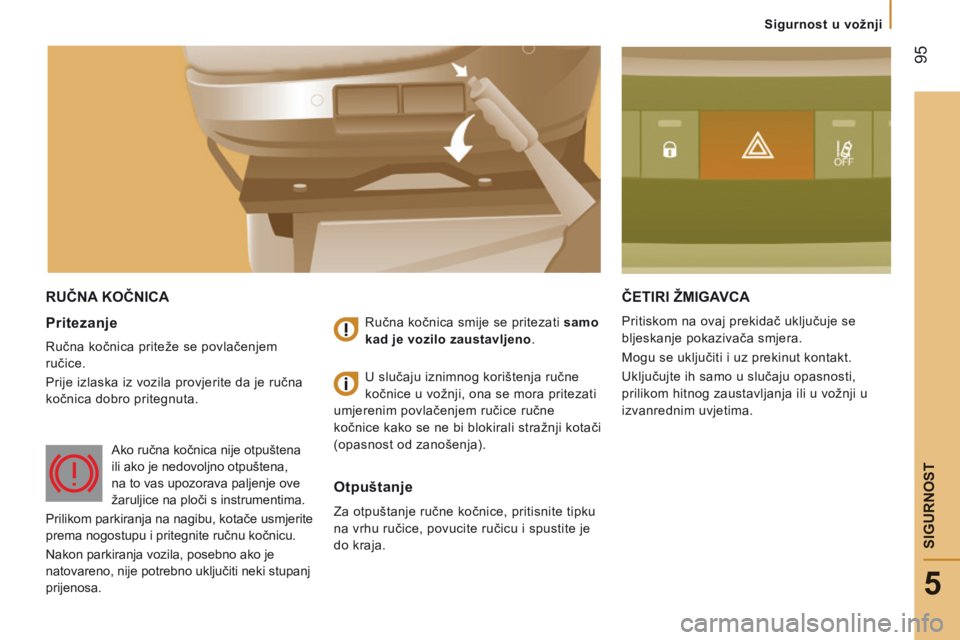

RUČNA KOČNICA ČETIRI ŽMIGAVCA
Pritiskom na ovaj prekidač uključuje se
bljeskanje pokazivača smjera.
Mogu se uključiti i uz prekinut kontakt.
Uključujte ih samo u slučaju opasnosti,
prilikom hitnog zaustavljanja ili u vožnji u
izvanrednim uvjetima. Pritezanje
Ručna kočnica priteže se povlačenjem
ručice.
Prije izlaska iz vozila provjerite da je ručna
kočnica dobro pritegnuta. Ručna kočnica smije se pritezati
samo
kad je vozilo zaustavljeno .
Otpuštanje
Za otpuštanje ručne kočnice, pritisnite tipku
na vrhu ručice, povucite ručicu i spustite je
do kraja. U slučaju iznimnog korištenja ručne
kočnice u vožnji, ona se mora pritezati
umjerenim povlačenjem ručice ručne
kočnice kako se ne bi blokirali stražnji kotači
(opasnost od zanošenja).
Ako ručna kočnica nije otpuštena
ili ako je nedovoljno otpuštena,
na to vas upozorava paljenje ove
žaruljice na ploči s instrumentima.
Prilikom parkiranja na nagibu, kotače usmjerite
prema nogostupu i pritegnite ručnu kočnicu.
Nakon parkiranja vozila, posebno ako je
natovareno, nije potrebno uključiti neki stupanj
prijenosa.

96
Sigurnost u vožnji
JUMPER-PAPIER_HR_CHAP05_SECURITE_ED01-2014

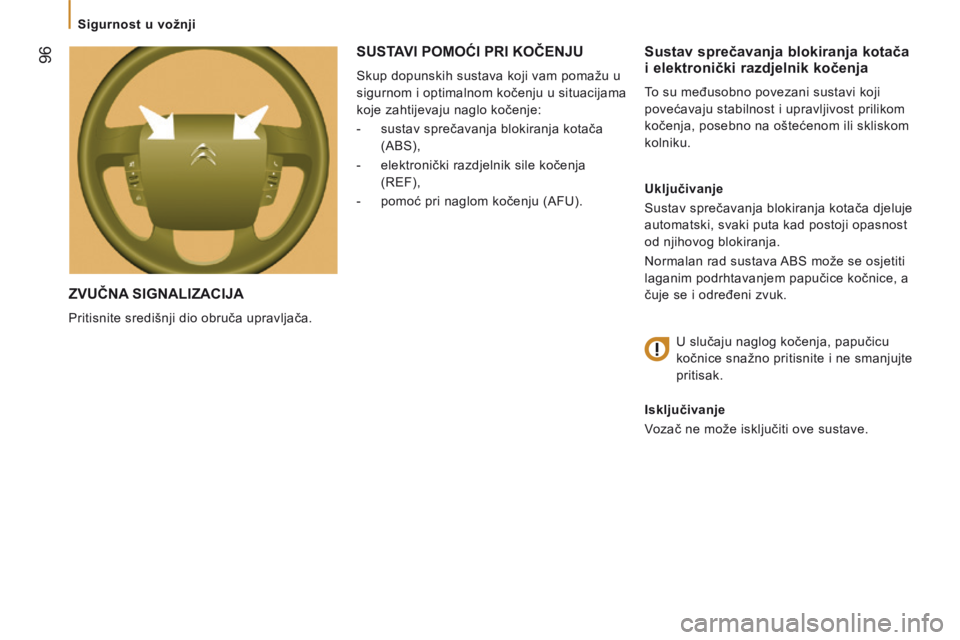

ZVUČNA SIGNALIZACIJA
Pritisnite središnji dio obruča upravljača.
Sustav sprečavanja blokiranja kotača i elektronički razdjelnik kočenja
To su međusobno povezani sustavi koji
povećavaju stabilnost i upravljivost prilikom
kočenja, posebno na oštećenom ili skliskom
kolniku.
Uključivanje
Sustav sprečavanja blokiranja kotača djeluje
automatski, svaki puta kad postoji opasnost
od njihovog blokiranja.
Normalan rad sustava ABS može se osjetiti
laganim podrhtavanjem papučice kočnice, a
čuje se i određeni zvuk.
U slučaju naglog kočenja, papučicu
kočnice snažno pritisnite i ne smanjujte
pritisak.
Isključivanje
Vozač ne može isključiti ove sustave.
SUSTAVI POMOĆI PRI KOČENJU
Skup dopunskih sustava koji vam pomažu u
sigurnom i optimalnom kočenju u situacijama
koje zahtijevaju naglo kočenje:
- sustav sprečavanja blokiranja kotača (ABS),
- elektronički razdjelnik sile kočenja (REF),
- pomoć pri naglom kočenju (AFU).

97
5
Sigurnost u vožnji
SIGURNOST
JUMPER-PAPIER_HR_CHAP05_SECURITE_ED01-2014

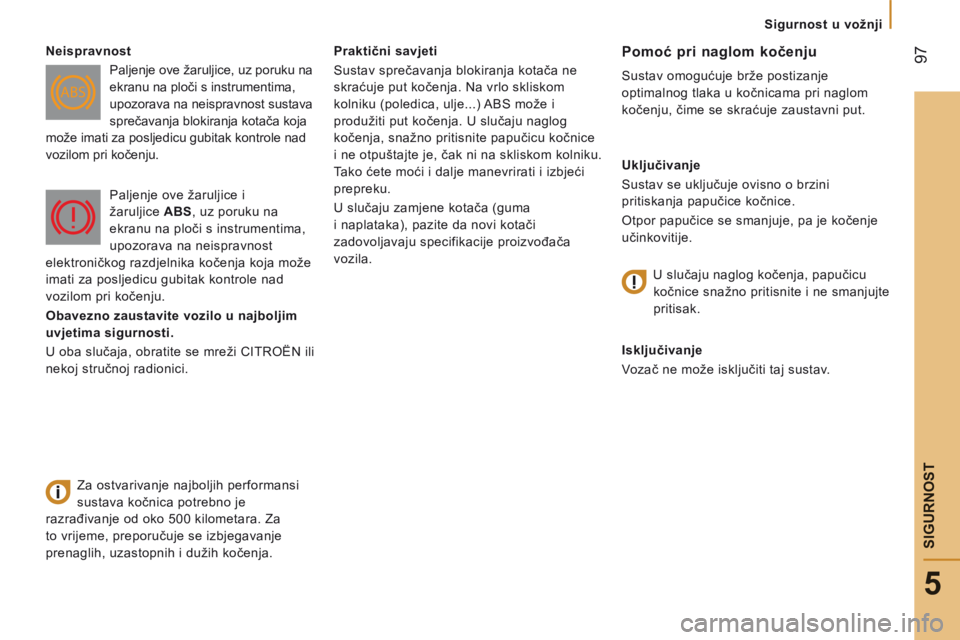

Praktični savjeti
Sustav sprečavanja blokiranja kotača ne
skraćuje put kočenja. Na vrlo skliskom
kolniku (poledica, ulje...) ABS može i
produžiti put kočenja. U slučaju naglog
kočenja, snažno pritisnite papučicu kočnice
i ne otpuštajte je, čak ni na skliskom kolniku.
Tako ćete moći i dalje manevrirati i izbjeći
prepreku.
U slučaju zamjene kotača (guma
i naplataka), pazite da novi kotači
zadovoljavaju specifikacije proizvođača
vozila. Pomoć pri naglom kočenju
Sustav omogućuje brže postizanje
optimalnog tlaka u kočnicama pri naglom
kočenju, čime se skraćuje zaustavni put.
Uključivanje
Sustav se uključuje ovisno o brzini
pritiskanja papučice kočnice.
Otpor papučice se smanjuje, pa je kočenje
učinkovitije.
Isključivanje
Vozač ne može isključiti taj sustav.
Neispravnost
Paljenje ove žaruljice, uz poruku na
ekranu na ploči s instrumentima,
upozorava na neispravnost sustava
sprečavanja blokiranja kotača koja
može imati za posljedicu gubitak kontrole nad
vozilom pri kočenju.
Za ostvarivanje najboljih performansi
sustava kočnica potrebno je
razrađivanje od oko 500 kilometara. Za
to vrijeme, preporučuje se izbjegavanje
prenaglih, uzastopnih i dužih kočenja. Paljenje ove žaruljice i
žaruljice
ABS , uz poruku na
ekranu na ploči s instrumentima,
upozorava na neispravnost
elektroničkog razdjelnika kočenja koja može
imati za posljedicu gubitak kontrole nad
vozilom pri kočenju.
Obavezno zaustavite vozilo u najboljim
uvjetima sigurnosti.
U oba slučaja, obratite se mreži CITROËN ili
nekoj stručnoj radionici. U slučaju naglog kočenja, papučicu
kočnice snažno pritisnite i ne smanjujte
pritisak.

98
Sigurnost u vožnji
JUMPER-PAPIER_HR_CHAP05_SECURITE_ED01-2014

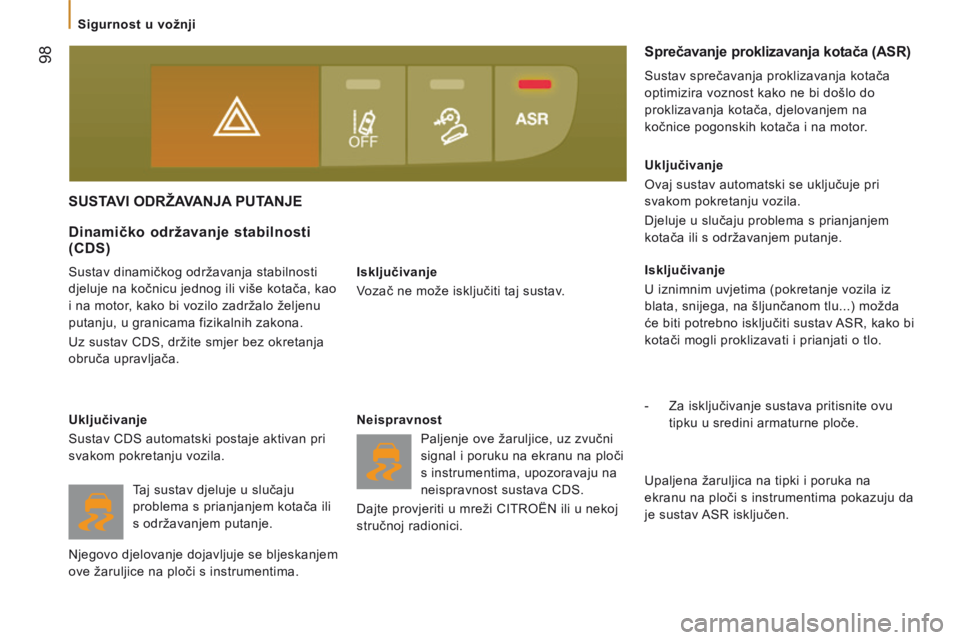

SUSTAVI ODRŽAVANJA PUTANJE
Isključivanje
Vozač ne može isključiti taj sustav.
Dinamičko održavanje stabilnosti (CDS)
Sustav dinamičkog održavanja stabilnosti
djeluje na kočnicu jednog ili više kotača, kao
i na motor, kako bi vozilo zadržalo željenu
putanju, u granicama fizikalnih zakona.
Uz sustav CDS, držite smjer bez okretanja
obruča upravljača.
Uključivanje
Sustav CDS automatski postaje aktivan pri
svakom pokretanju vozila. Neispravnost
Paljenje ove žaruljice, uz zvučni
signal i poruku na ekranu na ploči
s instrumentima, upozoravaju na
neispravnost sustava CDS.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici. Uključivanje
Ovaj sustav automatski se uključuje pri
svakom pokretanju vozila.
Djeluje u slučaju problema s prianjanjem
kotača ili s održavanjem putanje.
Isključivanje
U iznimnim uvjetima (pokretanje vozila iz
blata, snijega, na šljunčanom tlu...) možda
će biti potrebno isključiti sustav ASR, kako bi
kotači mogli proklizavati i prianjati o tlo.
- Za isključivanje sustava pritisnite ovu
tipku u sredini armaturne ploče.
Sprečavanje proklizavanja kotača (ASR)
Sustav sprečavanja proklizavanja kotača
optimizira voznost kako ne bi došlo do
proklizavanja kotača, djelovanjem na
kočnice pogonskih kotača i na motor.
Upaljena žaruljica na tipki i poruka na
ekranu na ploči s instrumentima pokazuju da
je sustav ASR isključen.
Taj sustav djeluje u slučaju
problema s prianjanjem kotača ili
s održavanjem putanje.
Njegovo djelovanje dojavljuje se bljeskanjem
ove žaruljice na ploči s instrumentima.

99
5
Sigurnost u vožnji
SIGURNOST
JUMPER-PAPIER_HR_CHAP05_SECURITE_ED01-2014

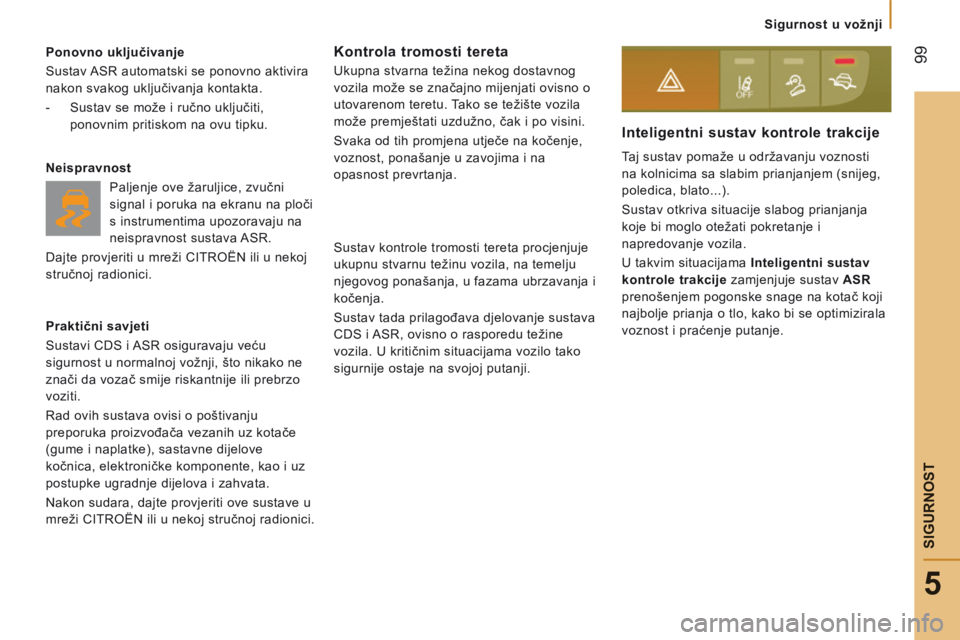

Ponovno uključivanje
Sustav ASR automatski se ponovno aktivira
nakon svakog uključivanja kontakta.
- Sustav se može i ručno uključiti, ponovnim pritiskom na ovu tipku.
Neispravnost Paljenje ove žaruljice, zvučni
signal i poruka na ekranu na ploči
s instrumentima upozoravaju na
neispravnost sustava ASR.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
Praktični savjeti
Sustavi CDS i ASR osiguravaju veću
sigurnost u normalnoj vožnji, što nikako ne
znači da vozač smije riskantnije ili prebrzo
voziti.
Rad ovih sustava ovisi o poštivanju
preporuka proizvođača vezanih uz kotače
(gume i naplatke), sastavne dijelove
kočnica, elektroničke komponente, kao i uz
postupke ugradnje dijelova i zahvata.
Nakon sudara, dajte provjeriti ove sustave u
mreži CITROËN ili u nekoj stručnoj radionici.
Inteligentni sustav kontrole trakcije
Taj sustav pomaže u održavanju voznosti
na kolnicima sa slabim prianjanjem (snijeg,
poledica, blato...).
Sustav otkriva situacije slabog prianjanja
koje bi moglo otežati pokretanje i
napredovanje vozila.
U takvim situacijama Inteligentni sustav
kontrole trakcije zamjenjuje sustav ASR
prenošenjem pogonske snage na kotač koji
najbolje prianja o tlo, kako bi se optimizirala
voznost i praćenje putanje.
Kontrola tromosti tereta
Ukupna stvarna težina nekog dostavnog
vozila može se značajno mijenjati ovisno o
utovarenom teretu. Tako se težište vozila
može premještati uzdužno, čak i po visini.
Svaka od tih promjena utječe na kočenje,
voznost, ponašanje u zavojima i na
opasnost prevrtanja.
Sustav kontrole tromosti tereta procjenjuje
ukupnu stvarnu težinu vozila, na temelju
njegovog ponašanja, u fazama ubrzavanja i
kočenja.
Sustav tada prilagođava djelovanje sustava
CDS i ASR, ovisno o rasporedu težine
vozila. U kritičnim situacijama vozilo tako
sigurnije ostaje na svojoj putanji.

100
Sigurnost u vožnji
JUMPER-PAPIER_HR_CHAP05_SECURITE_ED01-2014

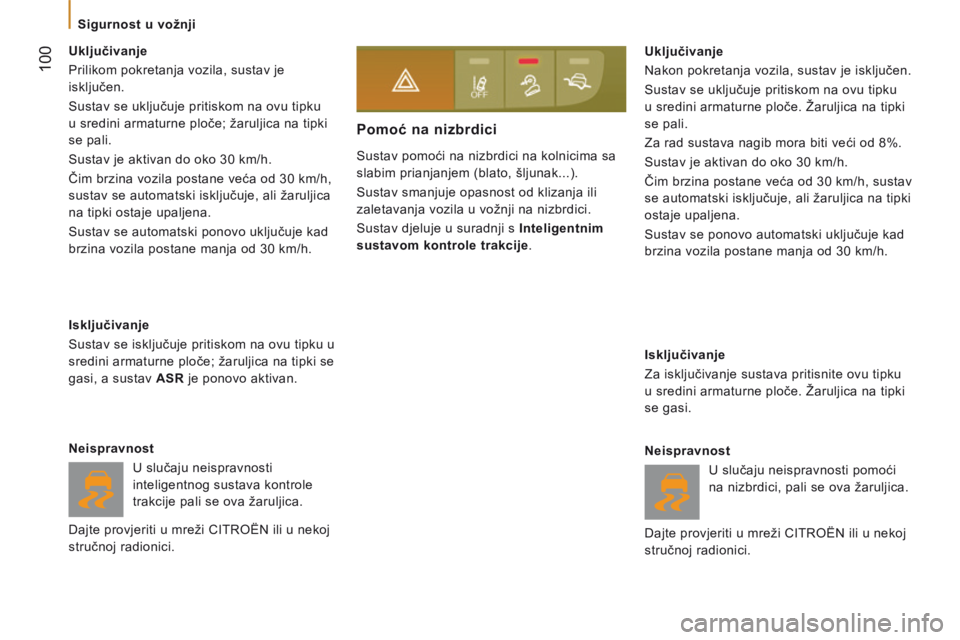

Sustav pomoći na nizbrdici na kolnicima sa
slabim prianjanjem (blato, šljunak...).
Sustav smanjuje opasnost od klizanja ili
zaletavanja vozila u vožnji na nizbrdici.
Sustav djeluje u suradnji s Inteligentnim
sustavom kontrole trakcije .
Pomoć na nizbrdici
Uključivanje
Nakon pokretanja vozila, sustav je isključen.
Sustav se uključuje pritiskom na ovu tipku
u sredini armaturne ploče. Žaruljica na tipki
se pali.
Za rad sustava nagib mora biti veći od 8%.
Sustav je aktivan do oko 30 km/h.
Čim brzina postane veća od 30 km/h, sustav
se automatski isključuje, ali žaruljica na tipki
ostaje upaljena.
Sustav se ponovo automatski uključuje kad
brzina vozila postane manja od 30 km/h.
Isključivanje
Za isključivanje sustava pritisnite ovu tipku
u sredini armaturne ploče. Žaruljica na tipki
se gasi.
Neispravnost
U slučaju neispravnosti pomoći
na nizbrdici, pali se ova žaruljica.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
Uključivanje
Prilikom pokretanja vozila, sustav je
isključen.
Sustav se uključuje pritiskom na ovu tipku
u sredini armaturne ploče; žaruljica na tipki
se pali.
Sustav je aktivan do oko 30 km/h.
Čim brzina vozila postane veća od 30 km/h,
sustav se automatski isključuje, ali žaruljica
na tipki ostaje upaljena.
Sustav se automatski ponovo uključuje kad
brzina vozila postane manja od 30 km/h.
Isključivanje
Sustav se isključuje pritiskom na ovu tipku u
sredini armaturne ploče; žaruljica na tipki se
gasi, a sustav ASR je ponovo aktivan.
Neispravnost U slučaju neispravnosti
inteligentnog sustava kontrole
trakcije pali se ova žaruljica.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.

101
5
Sigurnost u vožnji
SIGURNOST
JUMPER-PAPIER_HR_CHAP05_SECURITE_ED01-2014

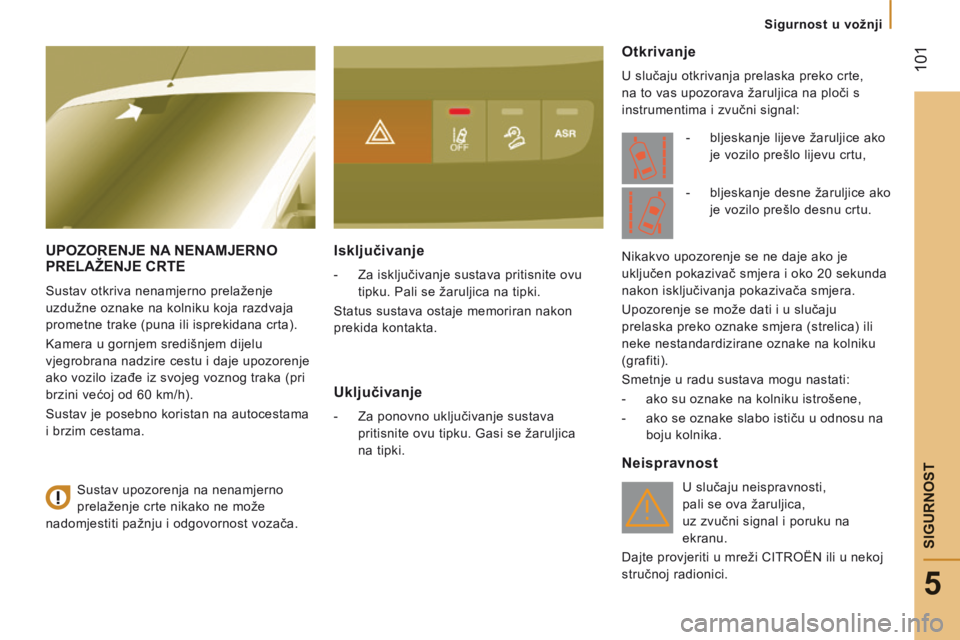

UPOZORENJE NA NENAMJERNO PRELAŽENJE CRTE
Sustav otkriva nenamjerno prelaženje
uzdužne oznake na kolniku koja razdvaja
prometne trake (puna ili isprekidana crta).
Kamera u gornjem središnjem dijelu
vjegrobrana nadzire cestu i daje upozorenje
ako vozilo izađe iz svojeg voznog traka (pri
brzini većoj od 60 km/h).
Sustav je posebno koristan na autocestama
i brzim cestama.
Isključivanje
- Za isključivanje sustava pritisnite ovu tipku. Pali se žaruljica na tipki.
Status sustava ostaje memoriran nakon
prekida kontakta.
Uključivanje
- Za ponovno uključivanje sustava pritisnite ovu tipku. Gasi se žaruljica
na tipki.
Otkrivanje
U slučaju otkrivanja prelaska preko crte,
na to vas upozorava žaruljica na ploči s
instrumentima i zvučni signal:
Neispravnost
U slučaju neispravnosti,
pali se ova žaruljica,
uz zvučni signal i poruku na
ekranu.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
Sustav upozorenja na nenamjerno
prelaženje crte nikako ne može
nadomjestiti pažnju i odgovornost vozača. - bljeskanje lijeve žaruljice ako
je vozilo prešlo lijevu crtu,
Nikakvo upozorenje se ne daje ako je
uključen pokazivač smjera i oko 20 sekunda
nakon isključivanja pokazivača smjera.
Upozorenje se može dati i u slučaju
prelaska preko oznake smjera (strelica) ili
neke nestandardizirane oznake na kolniku
(grafiti).
Smetnje u radu sustava mogu nastati:
- ako su oznake na kolniku istrošene,
- ako se oznake slabo ističu u odnosu na boju kolnika. - bljeskanje desne žaruljice ako
je vozilo prešlo desnu crtu.

Sigurnosni pojasi
102
JUMPER-PAPIER_HR_CHAP05_SECURITE_ED01-2014

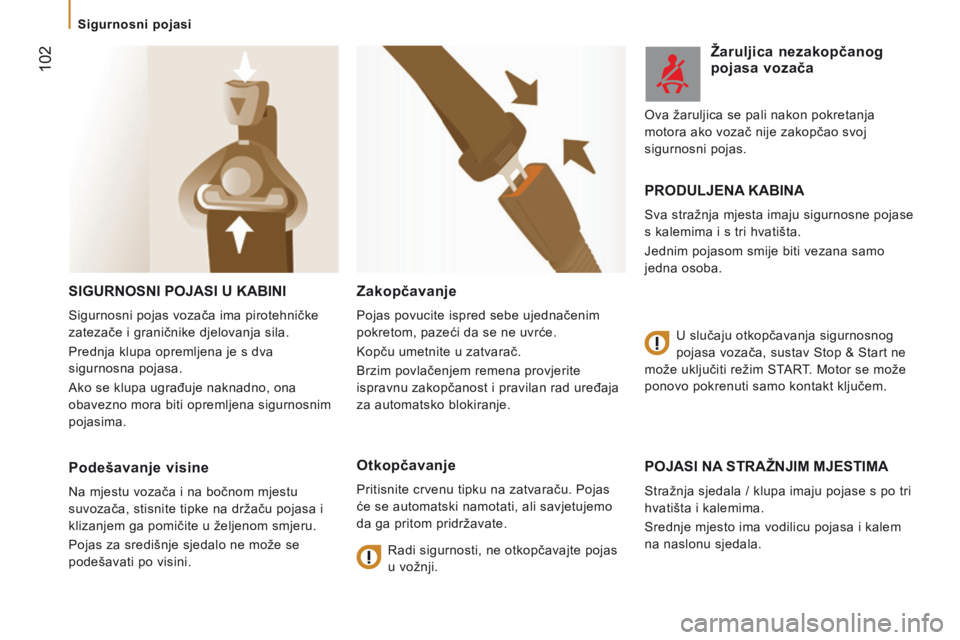

SIGURNOSNI POJASI U KABINI
Sigurnosni pojas vozača ima pirotehničke
zatezače i graničnike djelovanja sila.
Prednja klupa opremljena je s dva
sigurnosna pojasa.
Ako se klupa ugrađuje naknadno, ona
obavezno mora biti opremljena sigurnosnim
pojasima.
POJASI NA STRAŽNJIM MJESTIMA
Stražnja sjedala / klupa imaju pojase s po tri
hvatišta i kalemima.
Srednje mjesto ima vodilicu pojasa i kalem
na naslonu sjedala.
Podešavanje visine
Na mjestu vozača i na bočnom mjestu
suvozača, stisnite tipke na držaču pojasa i
klizanjem ga pomičite u željenom smjeru.
Pojas za središnje sjedalo ne može se
podešavati po visini.
Zakopčavanje
Pojas povucite ispred sebe ujednačenim
pokretom, pazeći da se ne uvrće.
Kopču umetnite u zatvarač.
Brzim povlačenjem remena provjerite
ispravnu zakopčanost i pravilan rad uređaja
za automatsko blokiranje.
Otkopčavanje
Pritisnite crvenu tipku na zatvaraču. Pojas
će se automatski namotati, ali savjetujemo
da ga pritom pridržavate. Radi sigurnosti, ne otkopčavajte pojas
u vožnji.
Žaruljica nezakopčanog pojasa vozača
PRODULJENA KABINA
Sva stražnja mjesta imaju sigurnosne pojase
s kalemima i s tri hvatišta.
Jednim pojasom smije biti vezana samo
jedna osoba.
U slučaju otkopčavanja sigurnosnog
pojasa vozača, sustav Stop & Start ne
može uključiti režim START. Motor se može
ponovo pokrenuti samo kontakt ključem. Ova žaruljica se pali nakon pokretanja
motora ako vozač nije zakopčao svoj
sigurnosni pojas.
