Konfiguracija vozila
87
4
TEHNOLOGIJA U VOZILU
JUMPER-PAPIER_HR_CHAP04_TECHNOLOGIE A BORD_ED01-2014

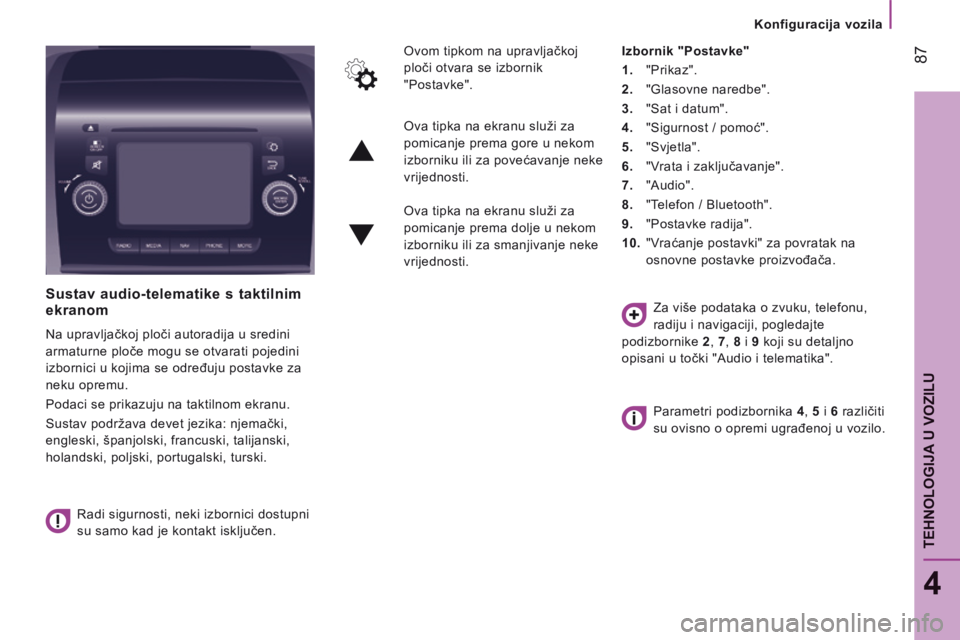

Sustav audio-telematike s taktilnim ekranom
Na upravljačkoj ploči autoradija u sredini
armaturne ploče mogu se otvarati pojedini
izbornici u kojima se određuju postavke za
neku opremu.
Podaci se prikazuju na taktilnom ekranu.
Sustav podržava devet jezika: njemački,
engleski, španjolski, francuski, talijanski,
holandski, poljski, portugalski, turski. Radi sigurnosti, neki izbornici dostupni
su samo kad je kontakt isključen. Ovom tipkom na upravljačkoj
ploči otvara se izbornik
"Postavke".
Izbornik "Postavke"
1. "Prikaz".
2. "Glasovne naredbe".
3. "Sat i datum".
4. "Sigurnost / pomoć".
5. "Svjetla".
6. "Vrata i zaključavanje".
7. "Audio".
8. "Telefon / Bluetooth".
9. "Postavke radija".
10. "Vraćanje postavki" za povratak na
osnovne postavke proizvođača.
Ova tipka na ekranu služi za
pomicanje prema gore u nekom
izborniku ili za povećavanje neke
vrijednosti.
Ova tipka na ekranu služi za
pomicanje prema dolje u nekom
izborniku ili za smanjivanje neke
vrijednosti.
Za više podataka o zvuku, telefonu,
radiju i navigaciji, pogledajte
podizbornike 2 , 7 , 8 i 9 koji su detaljno
opisani u točki "Audio i telematika".
Parametri podizbornika 4 , 5 i 6 različiti
su ovisno o opremi ugrađenoj u vozilo.

Konfiguracija vozila
88
JUMPER-PAPIER_HR_CHAP04_TECHNOLOGIE A BORD_ED01-2014

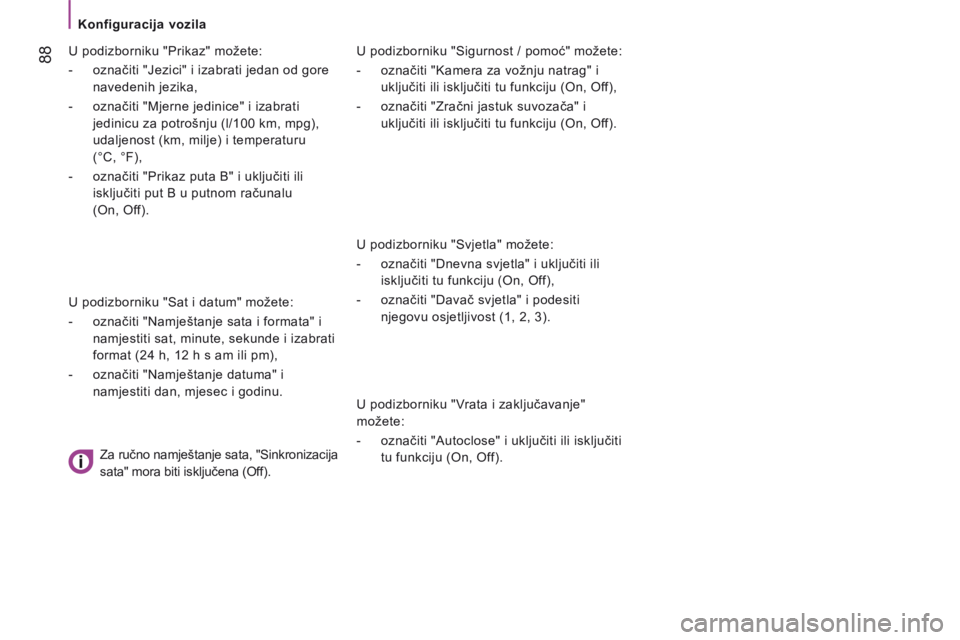

U podizborniku "Sigurnost / pomoć" možete:
- označiti "Kamera za vožnju natrag" i uključiti ili isključiti tu funkciju (On, Off),
- označiti "Zračni jastuk suvozača" i uključiti ili isključiti tu funkciju (On, Off).
U podizborniku "Svjetla" možete:
- označiti "Dnevna svjetla" i uključiti ili isključiti tu funkciju (On, Off),
- označiti "Davač svjetla" i podesiti njegovu osjetljivost (1, 2, 3).
U podizborniku "Vrata i zaključavanje"
možete:
- označiti "Autoclose" i uključiti ili isključiti tu funkciju (On, Off).
U podizborniku "Prikaz" možete:
- označiti "Jezici" i izabrati jedan od gore
navedenih jezika,
- označiti "Mjerne jedinice" i izabrati jedinicu za potrošnju (l/100 km, mpg),
udaljenost (km, milje) i temperaturu
(°C, °F),
- označiti "Prikaz puta B" i uključiti ili isključiti put B u putnom računalu
(On, Off).
U podizborniku "Sat i datum" možete:
- označiti "Namještanje sata i formata" i namjestiti sat, minute, sekunde i izabrati
format (24 h, 12 h s am ili pm),
- označiti "Namještanje datuma" i namjestiti dan, mjesec i godinu.
Za ručno namještanje sata, "Sinkronizacija
sata" mora biti isključena (Off).

89
4
TEHNOLOGIJA U VOZILU
Podaci o vozilu
JUMPER-PAPIER_HR_CHAP04_TECHNOLOGIE A BORD_ED01-2014

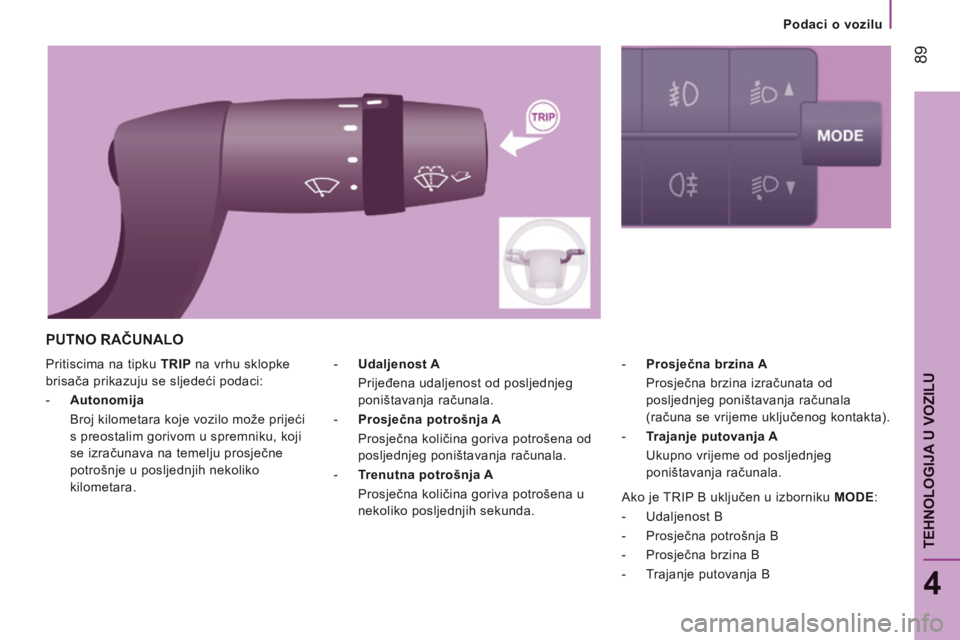

Pritiscima na tipku TRIP na vrhu sklopke
brisača prikazuju se sljedeći podaci:
- Autonomija
Broj kilometara koje vozilo može prijeći s preostalim gorivom u spremniku, koji
se izračunava na temelju prosječne
potrošnje u posljednjih nekoliko
kilometara. - Prosječna brzina A

Prosječna brzina izračunata od posljednjeg poništavanja računala
(računa se vrijeme uključenog kontakta).
- Trajanje putovanja A
Ukupno vrijeme od posljednjeg poništavanja računala.
- Udaljenost A

Prijeđena udaljenost od posljednjeg poništavanja računala.
- Prosječna potrošnja A
Prosječna količina goriva potrošena od posljednjeg poništavanja računala.
- Trenutna potrošnja A
Prosječna količina goriva potrošena u nekoliko posljednjih sekunda.
PUTNO RAČUNALO
Ako je TRIP B uključen u izborniku MODE :
- Udaljenost B
- Prosječna potrošnja B
- Prosječna brzina B
- Trajanje putovanja B

90
Podaci o vozilu
JUMPER-PAPIER_HR_CHAP04_TECHNOLOGIE A BORD_ED01-2014

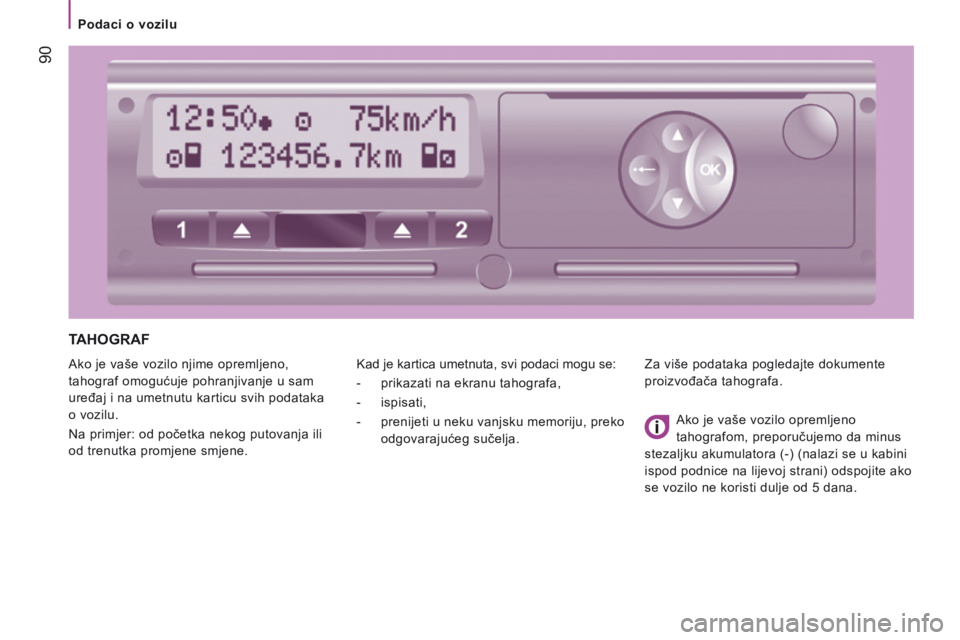

TAHOGRAF
Ako je vaše vozilo njime opremljeno,
tahograf omogućuje pohranjivanje u sam
uređaj i na umetnutu karticu svih podataka
o vozilu.
Na primjer: od početka nekog putovanja ili
od trenutka promjene smjene. Kad je kartica umetnuta, svi podaci mogu se:
- prikazati na ekranu tahografa,
- ispisati,
- prenijeti u neku vanjsku memoriju, preko
odgovarajućeg sučelja. Za više podataka pogledajte dokumente
proizvođača tahografa.
Ako je vaše vozilo opremljeno
tahografom, preporučujemo da minus
stezaljku akumulatora (-) (nalazi se u kabini
ispod podnice na lijevoj strani) odspojite ako
se vozilo ne koristi dulje od 5 dana.

Pomoć pri parkiranju
91
4
TEHNOLOGIJA U VOZILU
JUMPER-PAPIER_HR_CHAP04_TECHNOLOGIE A BORD_ED01-2014

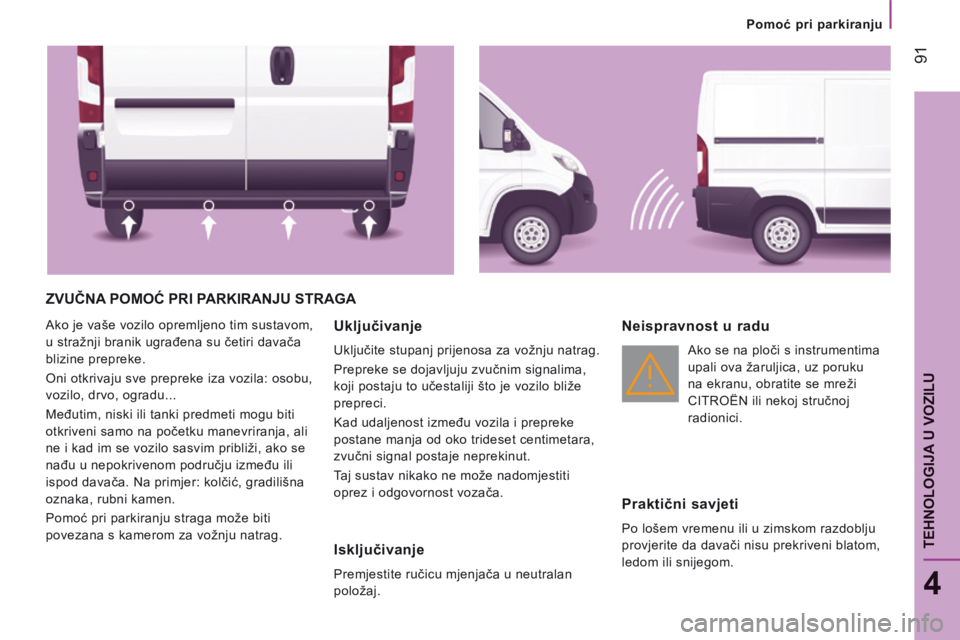

ZVUČNA POMOĆ PRI PARKIRANJU STRAGA
Ako je vaše vozilo opremljeno tim sustavom,
u stražnji branik ugrađena su četiri davača
blizine prepreke.
Oni otkrivaju sve prepreke iza vozila: osobu,
vozilo, drvo, ogradu...
Međutim, niski ili tanki predmeti mogu biti
otkriveni samo na početku manevriranja, ali
ne i kad im se vozilo sasvim približi, ako se
nađu u nepokrivenom području između ili
ispod davača. Na primjer: kolčić, gradilišna
oznaka, rubni kamen.
Pomoć pri parkiranju straga može biti
povezana s kamerom za vožnju natrag. Uključivanje
Uključite stupanj prijenosa za vožnju natrag.
Prepreke se dojavljuju zvučnim signalima,
koji postaju to učestaliji što je vozilo bliže
prepreci.
Kad udaljenost između vozila i prepreke
postane manja od oko trideset centimetara,
zvučni signal postaje neprekinut.
Taj sustav nikako ne može nadomjestiti
oprez i odgovornost vozača.
Isključivanje
Premjestite ručicu mjenjača u neutralan
položaj.
Neispravnost u radu
Ako se na ploči s instrumentima
upali ova žaruljica, uz poruku
na ekranu, obratite se mreži
CITROËN ili nekoj stručnoj
radionici.
Praktični savjeti
Po lošem vremenu ili u zimskom razdoblju
provjerite da davači nisu prekriveni blatom,
ledom ili snijegom.

Pomoć pri parkiranju
92
JUMPER-PAPIER_HR_CHAP04_TECHNOLOGIE A BORD_ED01-2014

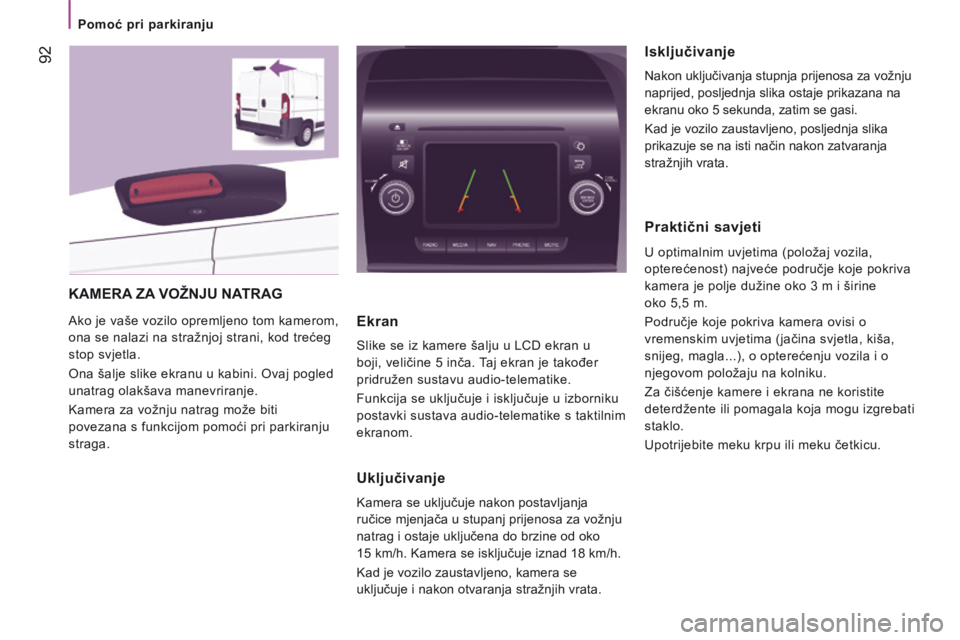

KAMERA ZA VOŽNJU NATRAG
Ako je vaše vozilo opremljeno tom kamerom,
ona se nalazi na stražnjoj strani, kod trećeg
stop svjetla.
Ona šalje slike ekranu u kabini. Ovaj pogled
unatrag olakšava manevriranje.
Kamera za vožnju natrag može biti
povezana s funkcijom pomoći pri parkiranju
straga. Ekran
Slike se iz kamere šalju u LCD ekran u
boji, veličine 5 inča. Taj ekran je također
pridružen sustavu audio-telematike.
Funkcija se uključuje i isključuje u izborniku
postavki sustava audio-telematike s taktilnim
ekranom.
Uključivanje
Kamera se uključuje nakon postavljanja
ručice mjenjača u stupanj prijenosa za vožnju
natrag i ostaje uključena do brzine od oko
15 km/h. Kamera se isključuje iznad 18 km/h.
Kad je vozilo zaustavljeno, kamera se
uključuje i nakon otvaranja stražnjih vrata.
Isključivanje
Nakon uključivanja stupnja prijenosa za vožnju
naprijed, posljednja slika ostaje prikazana na
ekranu oko 5 sekunda, zatim se gasi.
Kad je vozilo zaustavljeno, posljednja slika
prikazuje se na isti način nakon zatvaranja
stražnjih vrata.
Praktični savjeti
U optimalnim uvjetima (položaj vozila,
opterećenost) najveće područje koje pokriva
kamera je polje dužine oko 3 m i širine
oko 5,5 m.
Područje koje pokriva kamera ovisi o
vremenskim uvjetima (jačina svjetla, kiša,
snijeg, magla...), o opterećenju vozila i o
njegovom položaju na kolniku.
Za čišćenje kamere i ekrana ne koristite
deterdžente ili pomagala koja mogu izgrebati
staklo.
Upotrijebite meku krpu ili meku četkicu.

Pomoć pri utovaru
93
4
TEHNOLOGIJA U VOZILU
JUMPER-PAPIER_HR_CHAP04_TECHNOLOGIE A BORD_ED01-2014

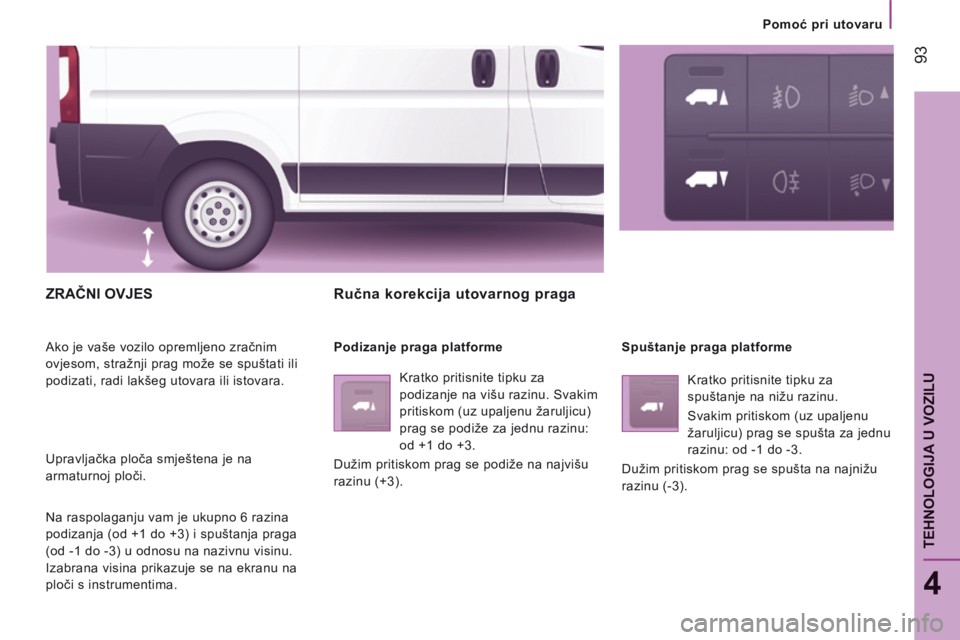

ZRAČNI OVJES
Ako je vaše vozilo opremljeno zračnim
ovjesom, stražnji prag može se spuštati ili
podizati, radi lakšeg utovara ili istovara.
Upravljačka ploča smještena je na
armaturnoj ploči.
Na raspolaganju vam je ukupno 6 razina
podizanja (od +1 do +3) i spuštanja praga
(od -1 do -3) u odnosu na nazivnu visinu.
Izabrana visina prikazuje se na ekranu na
ploči s instrumentima.
Ručna korekcija utovarnog praga
Podizanje praga platforme Kratko pritisnite tipku za
podizanje na višu razinu. Svakim
pritiskom (uz upaljenu žaruljicu)
prag se podiže za jednu razinu:
od +1 do +3.
Dužim pritiskom prag se podiže na najvišu
razinu (+3). Spuštanje praga platforme
Kratko pritisnite tipku za
spuštanje na nižu razinu.
Svakim pritiskom (uz upaljenu
žaruljicu) prag se spušta za jednu
razinu: od -1 do -3.
Dužim pritiskom prag se spušta na najnižu
razinu (-3).

Pomoć pri utovaru
94
JUMPER-PAPIER_HR_CHAP04_TECHNOLOGIE A BORD_ED01-2014

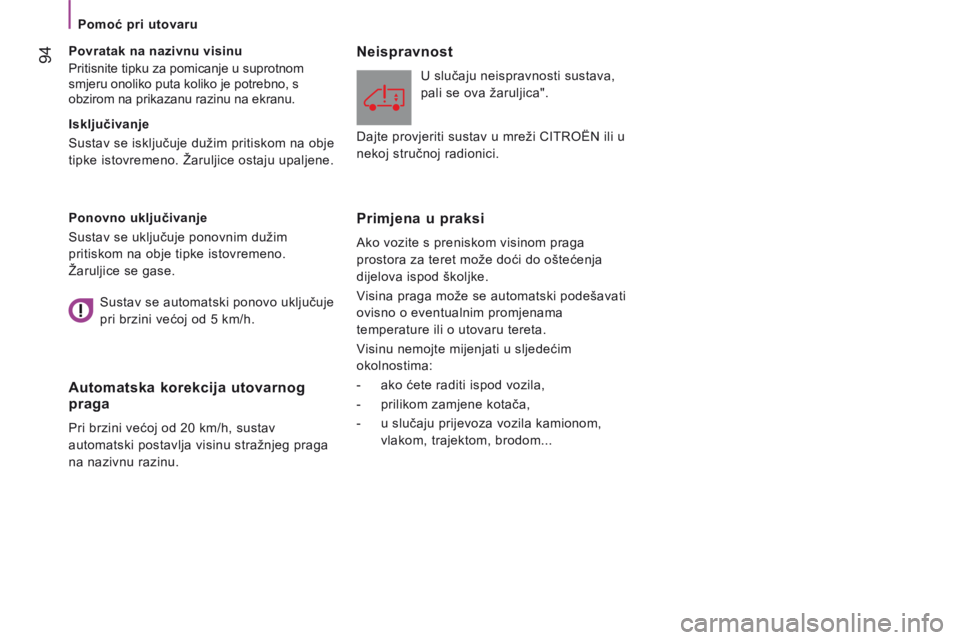

Isključivanje
Sustav se isključuje dužim pritiskom na obje
tipke istovremeno. Žaruljice ostaju upaljene. Povratak na nazivnu visinu
Pritisnite tipku za pomicanje u suprotnom
smjeru onoliko puta koliko je potrebno, s
obzirom na prikazanu razinu na ekranu.
Ponovno uključivanje
Sustav se uključuje ponovnim dužim
pritiskom na obje tipke istovremeno.
Žaruljice se gase.
Automatska korekcija utovarnog praga
Pri brzini većoj od 20 km/h, sustav
automatski postavlja visinu stražnjeg praga
na nazivnu razinu.
Neispravnost
U slučaju neispravnosti sustava,
pali se ova žaruljica".
Primjena u praksi
Ako vozite s preniskom visinom praga
prostora za teret može doći do oštećenja
dijelova ispod školjke.
Visina praga može se automatski podešavati
ovisno o eventualnim promjenama
temperature ili o utovaru tereta.
Visinu nemojte mijenjati u sljedećim
okolnostima:
- ako ćete raditi ispod vozila,
- prilikom zamjene kotača,
- u slučaju prijevoza vozila kamionom, vlakom, trajektom, brodom...
Sustav se automatski ponovo uključuje
pri brzini većoj od 5 km/h. Dajte provjeriti sustav u mreži CITROËN ili u
nekoj stručnoj radionici.
