Neispravan osigurač
135
BRZA POMOĆ
8
JUMPER-PAPIER_HR_CHAP08_AIDE RAPIDE_ED01-2014

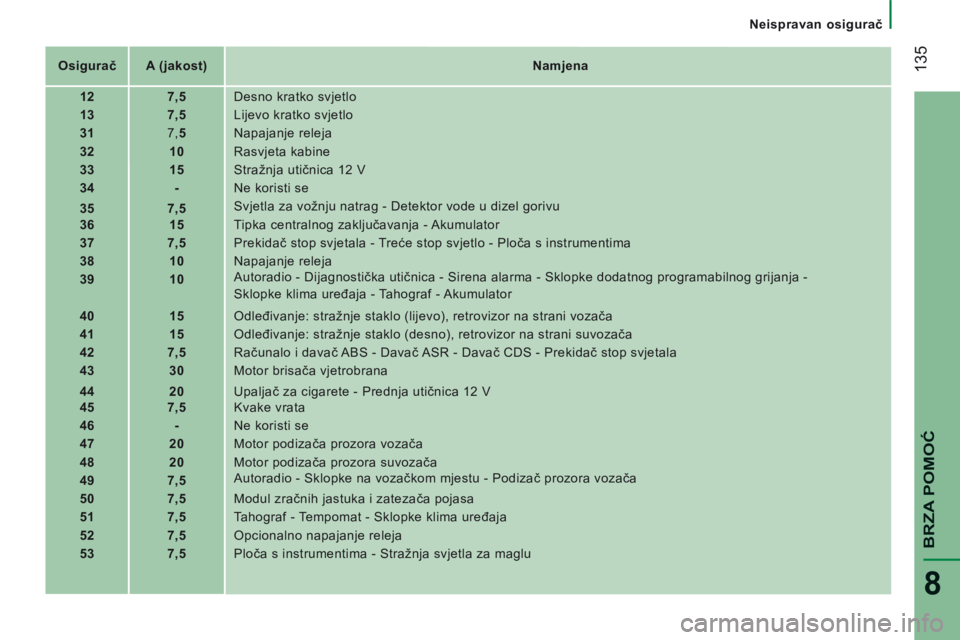

Osigurač A (jakost) Namjena
12 7,5 Desno kratko svjetlo
13 7,5 Lijevo kratko svjetlo
31 7 ,5 Napajanje releja
32 10 Rasvjeta kabine
33 15 Stražnja utičnica 12 V
34 - Ne koristi se
35 7,5 Svjetla za vožnju natrag - Detektor vode u dizel gorivu
36 15 Tipka centralnog zaključavanja - Akumulator
37 7,5 Prekidač stop svjetala - Treće stop svjetlo - Ploča s instrumentima
38 10 Napajanje releja
39 10 Autoradio - Dijagnostička utičnica - Sirena alarma - Sklopke dodatnog programabilnog grijanja -
Sklopke klima uređaja - Tahograf - Akumulator
40 15 Odleđivanje: stražnje staklo (lijevo), retrovizor na strani vozača
41 15 Odleđivanje: stražnje staklo (desno), retrovizor na strani suvozača
42 7,5 Računalo i davač ABS - Davač ASR - Davač CDS - Prekidač stop svjetala
43 30 Motor brisača vjetrobrana
44 20 Upaljač za cigarete - Prednja utičnica 12 V
45 7,5 Kvake vrata
46 - Ne koristi se
47 20 Motor podizača prozora vozača
48 20 Motor podizača prozora suvozača
49 7,5 Autoradio - Sklopke na vozačkom mjestu - Podizač prozora vozača
50 7,5 Modul zračnih jastuka i zatezača pojasa
51 7,5 Tahograf - Tempomat - Sklopke klima uređaja
52 7,5 Opcionalno napajanje releja
53 7,5 Ploča s instrumentima - Stražnja svjetla za maglu

Neispravan osigurač
136
JUMPER-PAPIER_HR_CHAP08_AIDE RAPIDE_ED01-2014

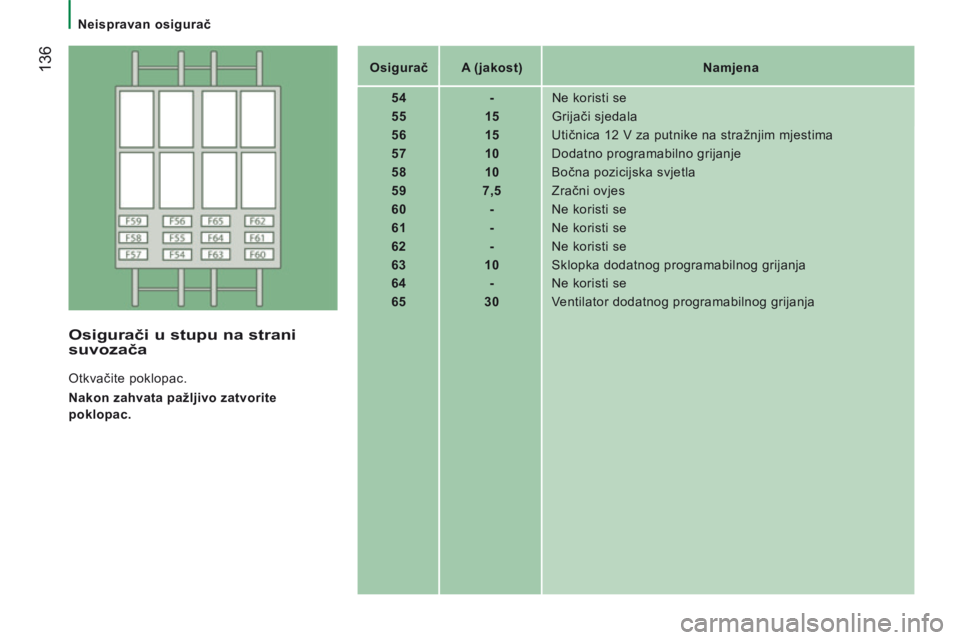

Osigurač A (jakost) Namjena
54 - Ne koristi se
55 15 Grijači sjedala
56 15 Utičnica 12 V za putnike na stražnjim mjestima
57 10 Dodatno programabilno grijanje
58 10 Bočna pozicijska svjetla
59 7,5 Zračni ovjes
60 - Ne koristi se
61 - Ne koristi se
62 - Ne koristi se
63 10 Sklopka dodatnog programabilnog grijanja
64 - Ne koristi se
65 30 Ventilator dodatnog programabilnog grijanja
Osigurači u stupu na strani suvozača
Otkvačite poklopac.
Nakon zahvata pažljivo zatvorite
poklopac.

Neispravan osigurač
137
BRZA POMOĆ
8
JUMPER-PAPIER_HR_CHAP08_AIDE RAPIDE_ED01-2014

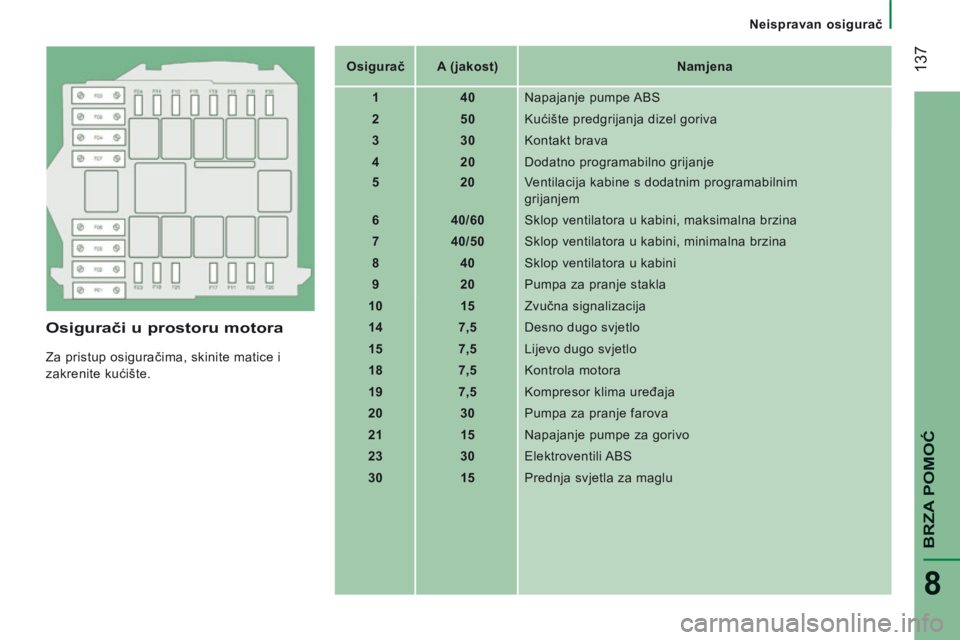

Osigurači u prostoru motora
Za pristup osiguračima, skinite matice i
zakrenite kućište. Osigurač
A (jakost) Namjena
1 40 Napajanje pumpe ABS
2 50 Kućište predgrijanja dizel goriva
3 30 Kontakt brava
4 20 Dodatno programabilno grijanje
5 20 Ventilacija kabine s dodatnim programabilnim
grijanjem
6 40/60 Sklop ventilatora u kabini, maksimalna brzina
7 40/50 Sklop ventilatora u kabini, minimalna brzina
8 40 Sklop ventilatora u kabini
9 20 Pumpa za pranje stakla
10 15 Zvučna signalizacija
14 7,5 Desno dugo svjetlo
15 7,5 Lijevo dugo svjetlo
18 7,5 Kontrola motora
19 7,5 Kompresor klima uređaja
20 30 Pumpa za pranje farova
21 15 Napajanje pumpe za gorivo
23 30 Elektroventili ABS
30 15 Prednja svjetla za maglu

Neispravna žarulja
138
JUMPER-PAPIER_HR_CHAP08_AIDE RAPIDE_ED01-2014
Ako tvrdokornu prljavštinu želite oprati
mlazom vode pod visokim tlakom, ne
usmjeravajte ga izravno na svjetla i njihove
obrube, kako se ne bi oštetio njihov lak i
brtve.

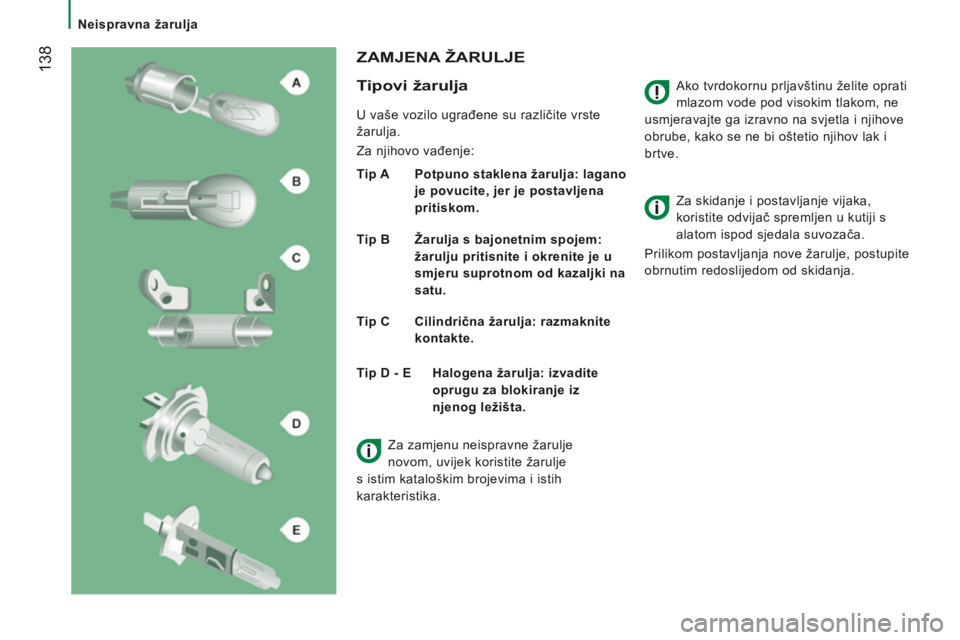

ZAMJENA ŽARULJE
Tipovi žarulja
U vaše vozilo ugrađene su različite vrste
žarulja.
Za njihovo vađenje:
Tip A Potpuno staklena žarulja: lagano je povucite, jer je postavljena
pritiskom.
Tip B Žarulja s bajonetnim spojem: žarulju pritisnite i okrenite je u
smjeru suprotnom od kazaljki na
satu.
Tip C Cilindrična žarulja: razmaknite kontakte. Za skidanje i postavljanje vijaka,
koristite odvijač spremljen u kutiji s
alatom ispod sjedala suvozača.
Prilikom postavljanja nove žarulje, postupite
obrnutim redoslijedom od skidanja.
Tip D - E Halogena žarulja: izvadite oprugu za blokiranje iz
njenog ležišta.
Za zamjenu neispravne žarulje
novom, uvijek koristite žarulje
s istim kataloškim brojevima i istih
karakteristika.

Neispravna žarulja
139
BRZA POMOĆ
8
JUMPER-PAPIER_HR_CHAP08_AIDE RAPIDE_ED01-2014

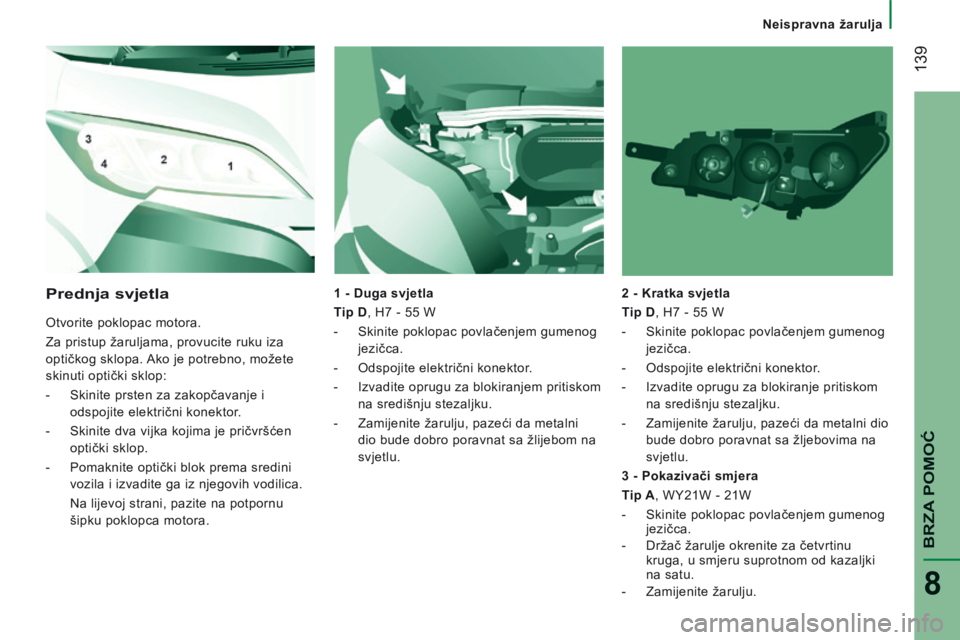

1 - Duga svjetla
Tip D , H7 - 55 W
- Skinite poklopac povlačenjem gumenog jezičca.
- Odspojite električni konektor.
- Izvadite oprugu za blokiranjem pritiskom na središnju stezaljku.
- Zamijenite žarulju, pazeći da metalni dio bude dobro poravnat sa žlijebom na
svjetlu. 2 - Kratka svjetla
Tip D , H7 - 55 W
- Skinite poklopac povlačenjem gumenog
jezičca.
- Odspojite električni konektor.
- Izvadite oprugu za blokiranje pritiskom na središnju stezaljku.
- Zamijenite žarulju, pazeći da metalni dio bude dobro poravnat sa žljebovima na
svjetlu. Prednja svjetla
Otvorite poklopac motora.
Za pristup žaruljama, provucite ruku iza
optičkog sklopa. Ako je potrebno, možete
skinuti optički sklop:
- Skinite prsten za zakopčavanje i odspojite električni konektor.
- Skinite dva vijka kojima je pričvršćen optički sklop.
- Pomaknite optički blok prema sredini vozila i izvadite ga iz njegovih vodilica.
Na lijevoj strani, pazite na potpornu šipku poklopca motora. 3 - Pokazivači smjera
Tip A , WY21W - 21W
-
Skinite poklopac povlačenjem gumenog
jezičca.
- Držač žarulje okrenite za četvrtinu kruga, u smjeru suprotnom od kazaljki
na satu.
- Zamijenite žarulju.

Neispravna žarulja
140
JUMPER-PAPIER_HR_CHAP08_AIDE RAPIDE_ED01-2014
Prije zamjene halogene žarulje mora
proći nekoliko minuta od gašenja
farova (opasnost od težih opeklina). Žarulju
ne dirajte izravno prstima, pridržavajte je
krpicom koja ne ostavlja dlačice.
Nakon zamjene provjerite ispravan rad
svjetala.

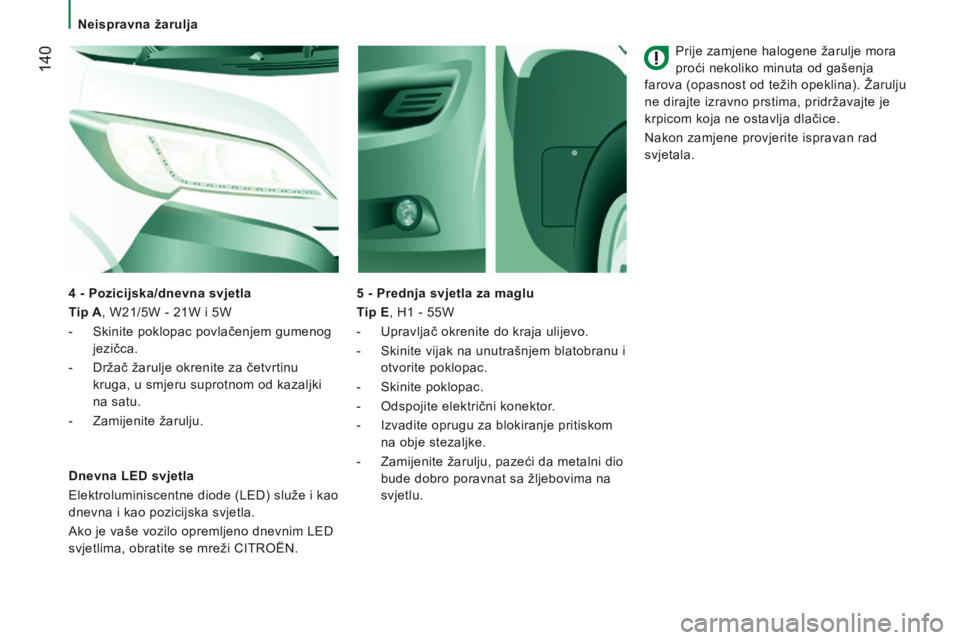

5 - Prednja svjetla za maglu
Tip E , H1 - 55W
- Upravljač okrenite do kraja ulijevo.
- Skinite vijak na unutrašnjem blatobranu i otvorite poklopac.
- Skinite poklopac.
- Odspojite električni konektor.
- Izvadite oprugu za blokiranje pritiskom na obje stezaljke.
- Zamijenite žarulju, pazeći da metalni dio bude dobro poravnat sa žljebovima na
svjetlu.
Dnevna LED svjetla
Elektroluminiscentne diode (LED) služe i kao
dnevna i kao pozicijska svjetla.
Ako je vaše vozilo opremljeno dnevnim LED
svjetlima, obratite se mreži CITROËN. 4 - Pozicijska/dnevna svjetla
Tip A , W21/5W - 21W i 5W
- Skinite poklopac povlačenjem gumenog
jezičca.
- Držač žarulje okrenite za četvrtinu kruga, u smjeru suprotnom od kazaljki
na satu.
- Zamijenite žarulju.

Neispravna žarulja
141
BRZA POMOĆ
8
JUMPER-PAPIER_HR_CHAP08_AIDE RAPIDE_ED01-2014

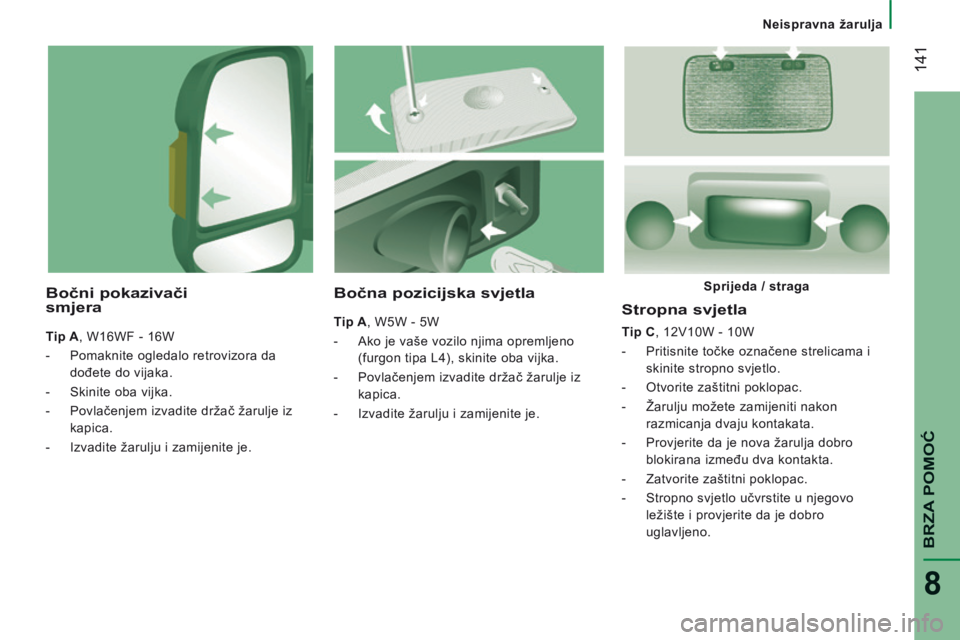

Stropna svjetla
Tip C , 12V10W - 10W
- Pritisnite točke označene strelicama i skinite stropno svjetlo.
- Otvorite zaštitni poklopac.
- Žarulju možete zamijeniti nakon razmicanja dvaju kontakata.
- Provjerite da je nova žarulja dobro blokirana između dva kontakta.
- Zatvorite zaštitni poklopac.
- Stropno svjetlo učvrstite u njegovo ležište i provjerite da je dobro
uglavljeno.
Bočna pozicijska svjetla
Tip A, W5W - 5W
- Ako je vaše vozilo njima opremljeno (furgon tipa L4), skinite oba vijka.
- Povlačenjem izvadite držač žarulje iz kapica.
- Izvadite žarulju i zamijenite je.
Bočni pokazivači smjera
Tip A , W16WF - 16W
- Pomaknite ogledalo retrovizora da dođete do vijaka.
- Skinite oba vijka.
- Povlačenjem izvadite držač žarulje iz kapica.
- Izvadite žarulju i zamijenite je. Sprijeda / straga

Neispravna žarulja
142
JUMPER-PAPIER_HR_CHAP08_AIDE RAPIDE_ED01-2014

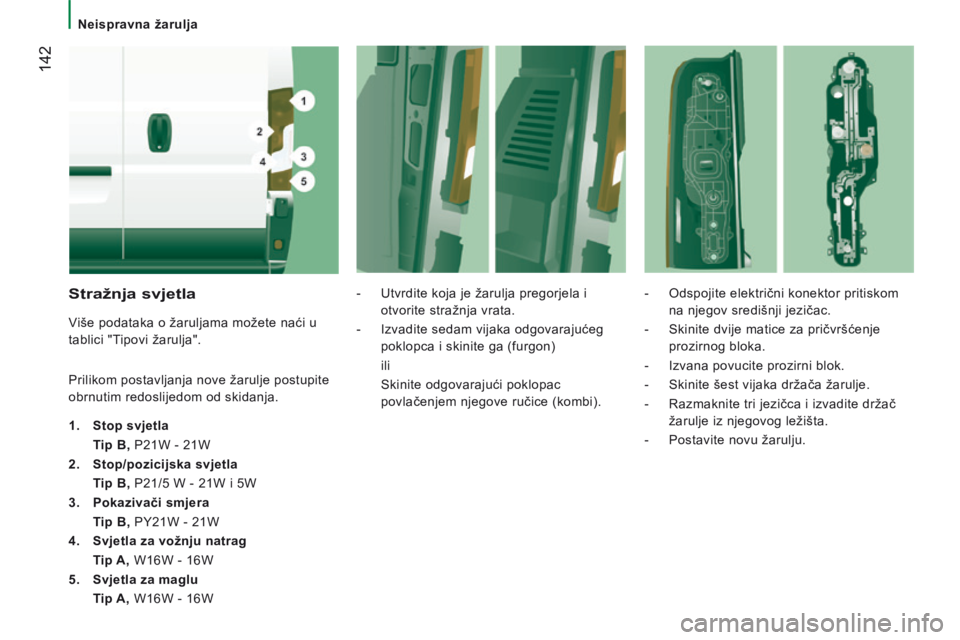

Stražnja svjetla
Više podataka o žaruljama možete naći u
tablici "Tipovi žarulja".
Prilikom postavljanja nove žarulje postupite
obrnutim redoslijedom od skidanja.
1. Stop svjetla
Tip B, P21W - 21W
2. Stop/pozicijska svjetla
Tip B, P21/5 W - 21W i 5W
3. Pokazivači smjera
Tip B, PY21W - 21W
4. Svjetla za vožnju natrag
Tip A, W16W - 16W
5. Svjetla za maglu
Tip A, W16W - 16W - Utvrdite koja je žarulja pregorjela i
otvorite stražnja vrata.
- Izvadite sedam vijaka odgovarajućeg poklopca i skinite ga (furgon)
ili
Skinite odgovarajući poklopac povlačenjem njegove ručice (kombi). - Odspojite električni konektor pritiskom
na njegov središnji jezičac.
- Skinite dvije matice za pričvršćenje prozirnog bloka.
- Izvana povucite prozirni blok.
- Skinite šest vijaka držača žarulje.
- Razmaknite tri jezičca i izvadite držač žarulje iz njegovog ležišta.
- Postavite novu žarulju.
