2015 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

Ventilacija
63
3
ERGONOMIJA I KOMFOR
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

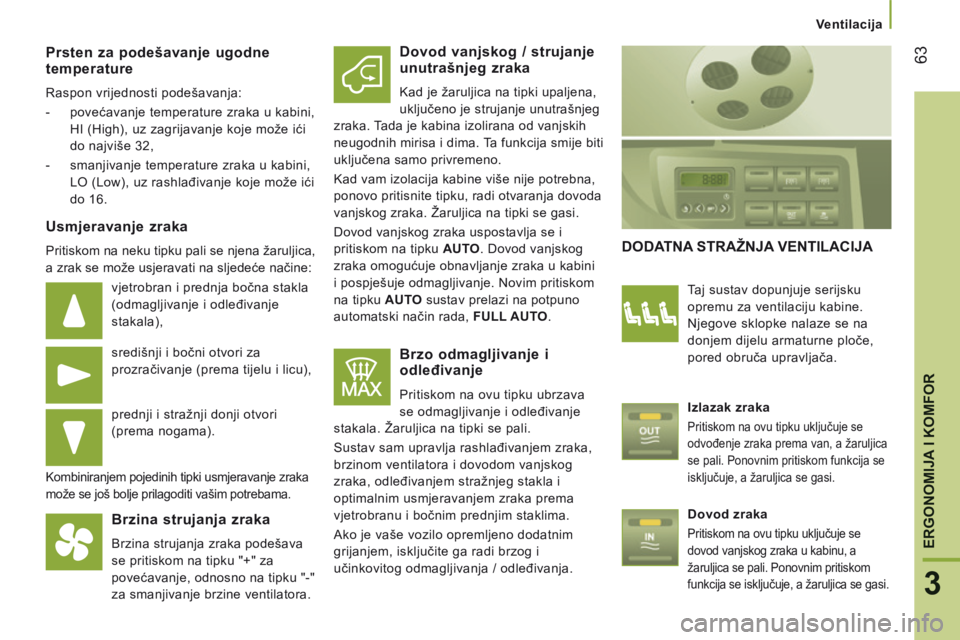

Prsten za podešavanje ugodne temperature
Raspon vrijednosti podešavanja:
- povećavanje temperature zraka u kabini, HI (High), uz zagrijavanje koje može ići
do najviše 32,
- smanjivanje temperature zraka u kabini, LO (Low), uz rashlađivanje koje može ići
do 16.
Usmjeravanje zraka
Pritiskom na neku tipku pali se njena žaruljica,
a zrak se može usjeravati na sljedeće načine:
vjetrobran i prednja bočna stakla
(odmagljivanje i odleđivanje
stakala),
središnji i bočni otvori za
prozračivanje (prema tijelu i licu),
prednji i stražnji donji otvori
(prema nogama).
Kombiniranjem pojedinih tipki usmjeravanje zraka
može se još bolje prilagoditi vašim potrebama.
Brzina strujanja zraka
Brzina strujanja zraka podešava
se pritiskom na tipku "+" za
povećavanje, odnosno na tipku "-"
za smanjivanje brzine ventilatora.
Dovod vanjskog / strujanje unutrašnjeg zraka
Kad je žaruljica na tipki upaljena,
uključeno je strujanje unutrašnjeg
zraka. Tada je kabina izolirana od vanjskih
neugodnih mirisa i dima. Ta funkcija smije biti
uključena samo privremeno.
Kad vam izolacija kabine više nije potrebna,
ponovo pritisnite tipku, radi otvaranja dovoda
vanjskog zraka. Žaruljica na tipki se gasi.
Dovod vanjskog zraka uspostavlja se i
pritiskom na tipku AUTO . Dovod vanjskog
zraka omogućuje obnavljanje zraka u kabini
i pospješuje odmagljivanje. Novim pritiskom
na tipku AUTO sustav prelazi na potpuno
automatski način rada, FULL AUTO .
Brzo odmagljivanje i odleđivanje
Pritiskom na ovu tipku ubrzava
se odmagljivanje i odleđivanje
stakala. Žaruljica na tipki se pali.
Sustav sam upravlja rashlađivanjem zraka,
brzinom ventilatora i dovodom vanjskog
zraka, odleđivanjem stražnjeg stakla i
optimalnim usmjeravanjem zraka prema
vjetrobranu i bočnim prednjim staklima.
Ako je vaše vozilo opremljeno dodatnim
grijanjem, isključite ga radi brzog i
učinkovitog odmagljivanja / odleđivanja.
DODATNA STRAŽNJA VENTILACIJA
Taj sustav dopunjuje serijsku
opremu za ventilaciju kabine.
Njegove sklopke nalaze se na
donjem dijelu armaturne ploče,
pored obruča upravljača.
Izlazak zraka
Pritiskom na ovu tipku uključuje se
odvođenje zraka prema van, a žaruljica
se pali. Ponovnim pritiskom funkcija se
isključuje, a žaruljica se gasi.
Dovod zraka
Pritiskom na ovu tipku uključuje se
dovod vanjskog zraka u kabinu, a
žaruljica se pali. Ponovnim pritiskom
funkcija se isključuje, a žaruljica se gasi.

Ventilacija
64
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

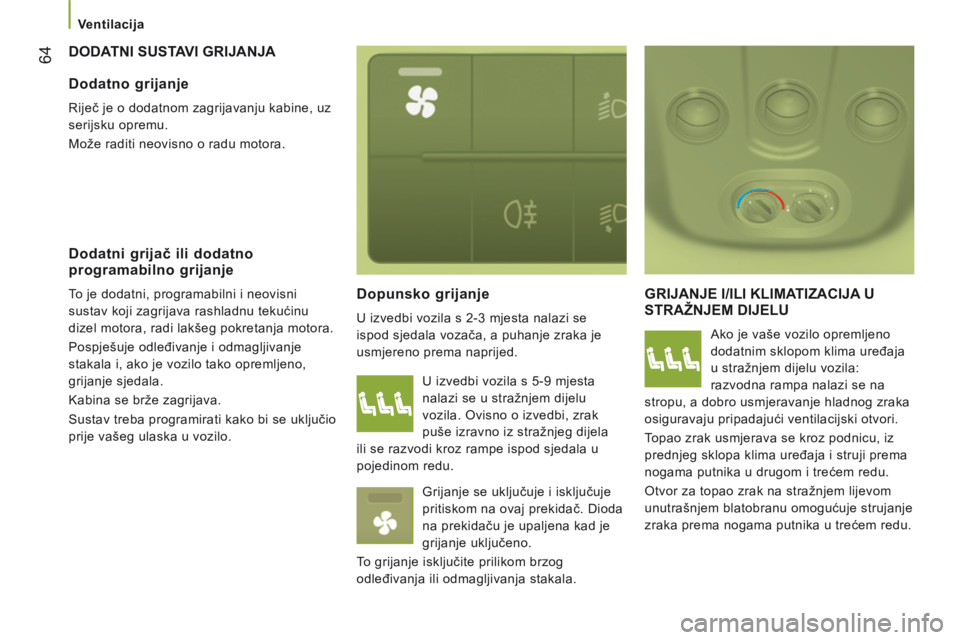

DODATNI SUSTAVI GRIJANJA
Dopunsko grijanje
U izvedbi vozila s 2-3 mjesta nalazi se
ispod sjedala vozača, a puhanje zraka je
usmjereno prema naprijed.
GRIJANJE I/ILI KLIMATIZACIJA U STRAŽNJEM DIJELU
Ako je vaše vozilo opremljeno
dodatnim sklopom klima uređaja
u stražnjem dijelu vozila:
razvodna rampa nalazi se na
stropu, a dobro usmjeravanje hladnog zraka
osiguravaju pripadajući ventilacijski otvori.
Topao zrak usmjerava se kroz podnicu, iz
prednjeg sklopa klima uređaja i struji prema
nogama putnika u drugom i trećem redu.
Otvor za topao zrak na stražnjem lijevom
unutrašnjem blatobranu omogućuje strujanje
zraka prema nogama putnika u trećem redu.
Dodatno grijanje
Riječ je o dodatnom zagrijavanju kabine, uz
serijsku opremu.
Može raditi neovisno o radu motora.
Dodatni grijač ili dodatno programabilno grijanje
To je dodatni, programabilni i neovisni
sustav koji zagrijava rashladnu tekućinu
dizel motora, radi lakšeg pokretanja motora.
Pospješuje odleđivanje i odmagljivanje
stakala i, ako je vozilo tako opremljeno,
grijanje sjedala.
Kabina se brže zagrijava.
Sustav treba programirati kako bi se uključio
prije vašeg ulaska u vozilo. U izvedbi vozila s 5-9 mjesta
nalazi se u stražnjem dijelu
vozila. Ovisno o izvedbi, zrak
puše izravno iz stražnjeg dijela
ili se razvodi kroz rampe ispod sjedala u
pojedinom redu.
Grijanje se uključuje i isključuje
pritiskom na ovaj prekidač. Dioda
na prekidaču je upaljena kad je
grijanje uključeno.
To grijanje isključite prilikom brzog
odleđivanja ili odmagljivanja stakala.

Ventilacija
65
3
ERGONOMIJA I KOMFOR
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

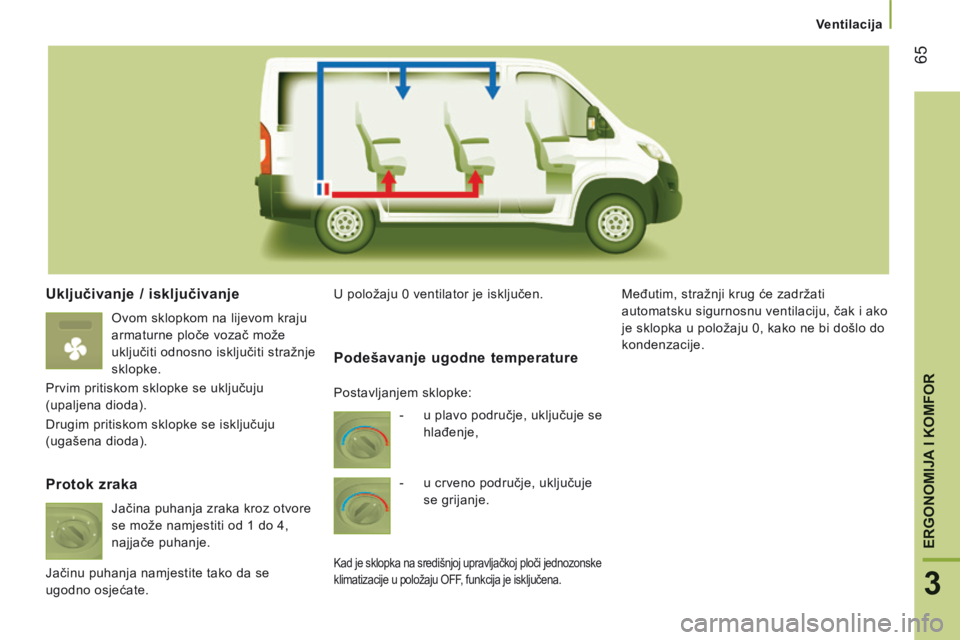

Uključivanje / isključivanje
Ovom sklopkom na lijevom kraju
armaturne ploče vozač može
uključiti odnosno isključiti stražnje
sklopke.
Prvim pritiskom sklopke se uključuju
(upaljena dioda).
Drugim pritiskom sklopke se isključuju
(ugašena dioda). U položaju 0 ventilator je isključen.
Međutim, stražnji krug će zadržati
automatsku sigurnosnu ventilaciju, čak i ako
je sklopka u položaju 0, kako ne bi došlo do
kondenzacije.
Protok zraka
Jačina puhanja zraka kroz otvore
se može namjestiti od 1 do 4,
najjače puhanje.
Jačinu puhanja namjestite tako da se
ugodno osjećate.
Podešavanje ugodne temperature
- u plavo područje, uključuje se hlađenje,
- u crveno područje, uključuje se grijanje.
Kad je sklopka na središnjoj upravljačkoj ploči jednozonske
klimatizacije u položaju OFF, funkcija je isključena.
Postavljanjem sklopke:

Ventilacija
66
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

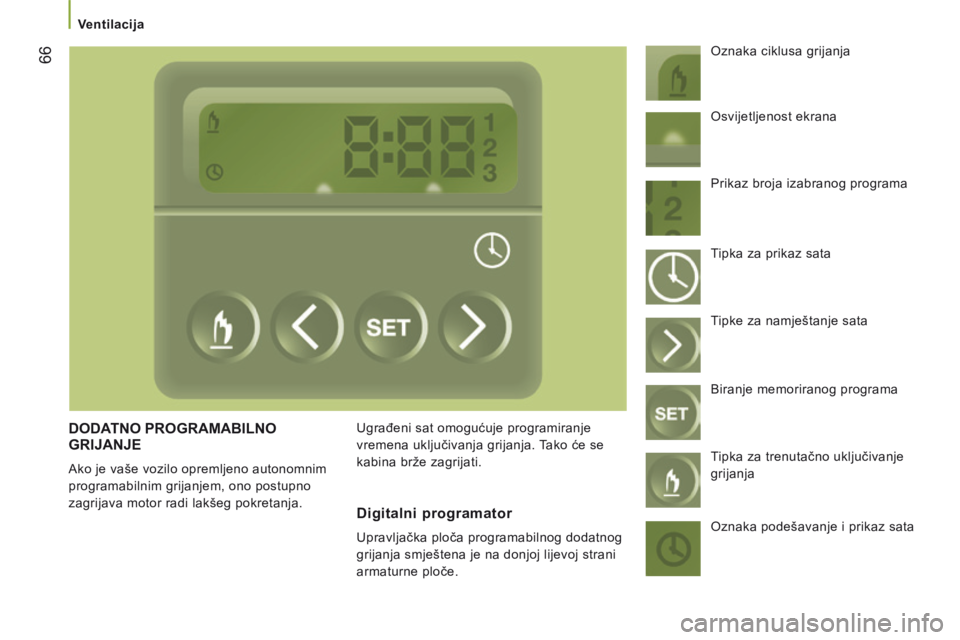

DODATNO PROGRAMABILNO GRIJANJE
Ako je vaše vozilo opremljeno autonomnim
programabilnim grijanjem, ono postupno
zagrijava motor radi lakšeg pokretanja. Ugrađeni sat omogućuje programiranje
vremena uključivanja grijanja. Tako će se
kabina brže zagrijati. Oznaka ciklusa grijanja
Digitalni programator
Upravljačka ploča programabilnog dodatnog
grijanja smještena je na donjoj lijevoj strani
armaturne ploče. Osvijetljenost ekrana
Prikaz broja izabranog programa
Tipka za prikaz sata
Tipke za namještanje sata
Biranje memoriranog programa
Tipka za trenutačno uključivanje
grijanja
Oznaka podešavanje i prikaz sata

Ventilacija
67
3
ERGONOMIJA I KOMFOR
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

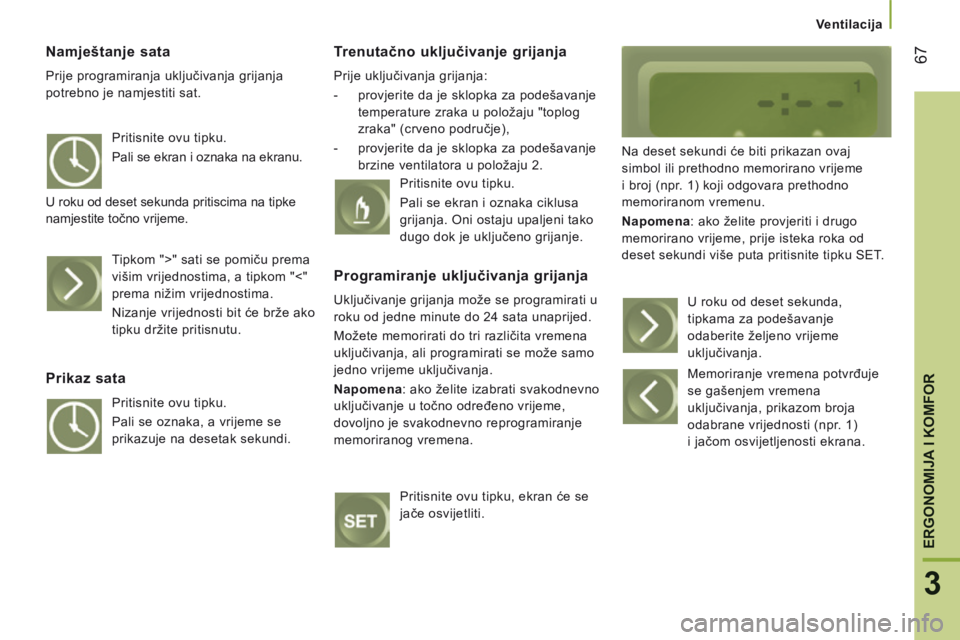

Namještanje sata
Prije programiranja uključivanja grijanja
potrebno je namjestiti sat.
Trenutačno uključivanje grijanja
Prije uključivanja grijanja:
- provjerite da je sklopka za podešavanje temperature zraka u položaju "toplog
zraka" (crveno područje),
- provjerite da je sklopka za podešavanje brzine ventilatora u položaju 2. Na deset sekundi će biti prikazan ovaj
simbol ili prethodno memorirano vrijeme
i broj (npr. 1) koji odgovara prethodno
memoriranom vremenu.
Napomena : ako želite provjeriti i drugo
memorirano vrijeme, prije isteka roka od
deset sekundi više puta pritisnite tipku SET.
Pritisnite ovu tipku.
Pali se ekran i oznaka na ekranu.
U roku od deset sekunda pritiscima na tipke
namjestite točno vrijeme. Tipkom ">" sati se pomiču prema
višim vrijednostima, a tipkom "<"
prema nižim vrijednostima.
Nizanje vrijednosti bit će brže ako
tipku držite pritisnutu.
Prikaz sata
Pritisnite ovu tipku.
Pali se oznaka, a vrijeme se
prikazuje na desetak sekundi. Pritisnite ovu tipku.
Pali se ekran i oznaka ciklusa
grijanja. Oni ostaju upaljeni tako
dugo dok je uključeno grijanje.
Programiranje uključivanja grijanja
Uključivanje grijanja može se programirati u
roku od jedne minute do 24 sata unaprijed.
Možete memorirati do tri različita vremena
uključivanja, ali programirati se može samo
jedno vrijeme uključivanja.
Napomena : ako želite izabrati svakodnevno
uključivanje u točno određeno vrijeme,
dovoljno je svakodnevno reprogramiranje
memoriranog vremena.
Pritisnite ovu tipku, ekran će se
jače osvijetliti. U roku od deset sekunda,
tipkama za podešavanje
odaberite željeno vrijeme
uključivanja.
Memoriranje vremena potvrđuje
se gašenjem vremena
uključivanja, prikazom broja
odabrane vrijednosti (npr. 1)
i jačom osvijetljenosti ekrana.

Ventilacija
68
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

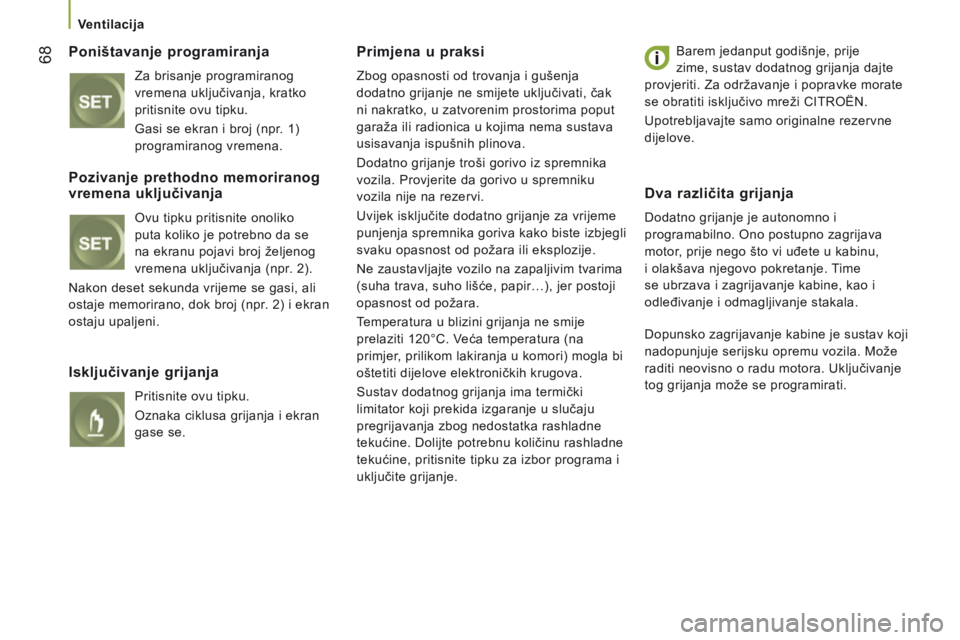

Poništavanje programiranja
Za brisanje programiranog
vremena uključivanja, kratko
pritisnite ovu tipku.
Gasi se ekran i broj (npr. 1)
programiranog vremena.
Primjena u praksi
Zbog opasnosti od trovanja i gušenja
dodatno grijanje ne smijete uključivati, čak
ni nakratko, u zatvorenim prostorima poput
garaža ili radionica u kojima nema sustava
usisavanja ispušnih plinova.
Dodatno grijanje troši gorivo iz spremnika
vozila. Provjerite da gorivo u spremniku
vozila nije na rezervi.
Uvijek isključite dodatno grijanje za vrijeme
punjenja spremnika goriva kako biste izbjegli
svaku opasnost od požara ili eksplozije.
Ne zaustavljajte vozilo na zapaljivim tvarima
(suha trava, suho lišće, papir…), jer postoji
opasnost od požara.
Temperatura u blizini grijanja ne smije
prelaziti 120°C. Veća temperatura (na
primjer, prilikom lakiranja u komori) mogla bi
oštetiti dijelove elektroničkih krugova.
Sustav dodatnog grijanja ima termički
limitator koji prekida izgaranje u slučaju
pregrijavanja zbog nedostatka rashladne
tekućine. Dolijte potrebnu količinu rashladne
tekućine, pritisnite tipku za izbor programa i
uključite grijanje. Barem jedanput godišnje, prije
zime, sustav dodatnog grijanja dajte
provjeriti. Za održavanje i popravke morate
se obratiti isključivo mreži CITROËN.
Upotrebljavajte samo originalne rezervne
dijelove.
Pozivanje prethodno memoriranog vremena uključivanja
Ovu tipku pritisnite onoliko
puta koliko je potrebno da se
na ekranu pojavi broj željenog
vremena uključivanja (npr. 2).
Nakon deset sekunda vrijeme se gasi, ali
ostaje memorirano, dok broj (npr. 2) i ekran
ostaju upaljeni.
Isključivanje grijanja
Pritisnite ovu tipku.
Oznaka ciklusa grijanja i ekran
gase se.
Dva različita grijanja
Dodatno grijanje je autonomno i
programabilno. Ono postupno zagrijava
motor, prije nego što vi uđete u kabinu,
i olakšava njegovo pokretanje. Time
se ubrzava i zagrijavanje kabine, kao i
odleđivanje i odmagljivanje stakala.
Dopunsko zagrijavanje kabine je sustav koji
nadopunjuje serijsku opremu vozila. Može
raditi neovisno o radu motora. Uključivanje
tog grijanja može se programirati.

Sjedala
69
3
ERGONOMIJA I KOMFOR
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

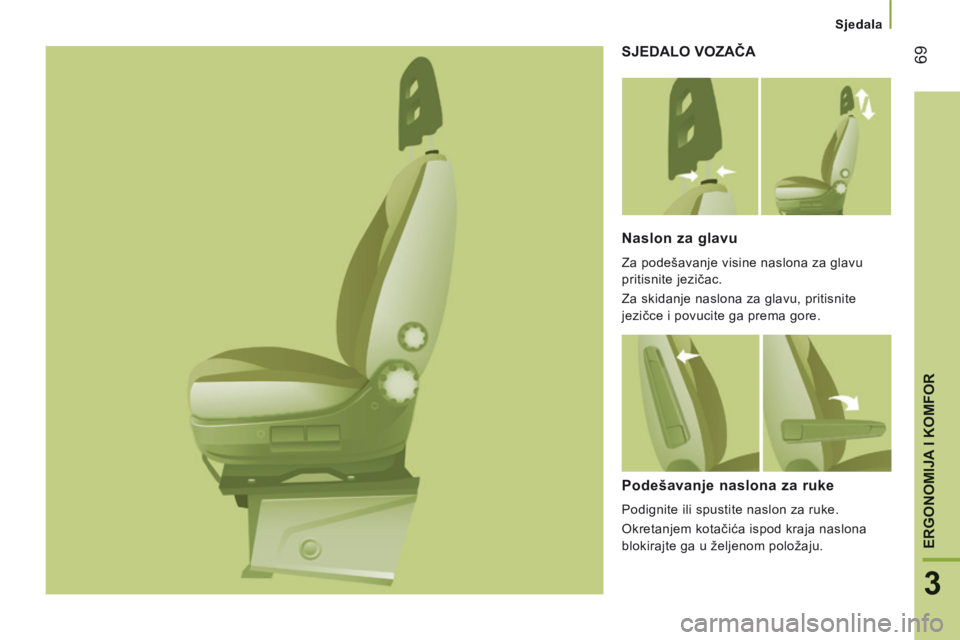

SJEDALO VOZAČA
Naslon za glavu
Za podešavanje visine naslona za glavu
pritisnite jezičac.
Za skidanje naslona za glavu, pritisnite
jezičce i povucite ga prema gore.
Podešavanje naslona za ruke
Podignite ili spustite naslon za ruke.
Okretanjem kotačića ispod kraja naslona
blokirajte ga u željenom položaju.

Sjedala
70
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

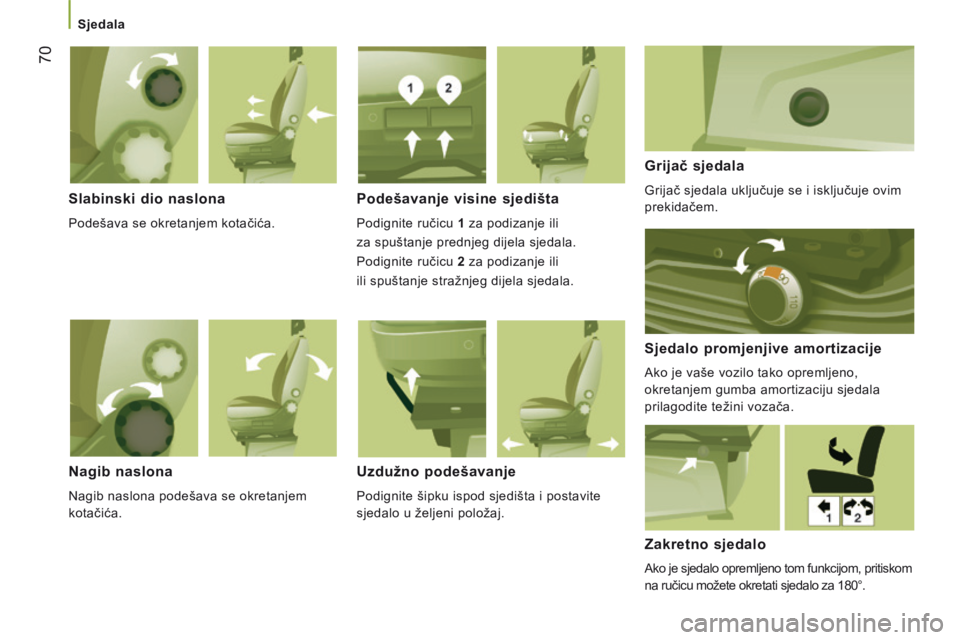

Slabinski dio naslona
Podešava se okretanjem kotačića.
Podešavanje visine sjedišta
Podignite ručicu 1 za podizanje ili
za spuštanje prednjeg dijela sjedala.
Podignite ručicu 2 za podizanje ili
ili spuštanje stražnjeg dijela sjedala.
Grijač sjedala
Grijač sjedala uključuje se i isključuje ovim
prekidačem.
Sjedalo promjenjive amortizacije
Ako je vaše vozilo tako opremljeno,
okretanjem gumba amortizaciju sjedala
prilagodite težini vozača.
Nagib naslona
Nagib naslona podešava se okretanjem
kotačića.
Uzdužno podešavanje
Podignite šipku ispod sjedišta i postavite
sjedalo u željeni položaj.
Zakretno sjedalo
Ako je sjedalo opremljeno tom funkcijom, pritiskom
na ručicu možete okretati sjedalo za 180°.
