2015 CITROEN DS4 Betriebsanleitungen (in German)

255
DS4_de_Chap09_verifications_ed02-2015
Nachfüllen des additivs
a

dBlue®
Einsatz- und Sicherheitshinweise
Das Additiv AdBlue® dar f nicht in die Hände
von Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Das Additiv AdBlue
® niemals in einen
anderen Behälter umfüllen: es würde hierbei
verunreinigt. Das Additiv niemals mit Wasser verdünnen.
Niemals Additiv in den Dieseltank füllen.
Füllen Sie das Additiv AdBlue® niemals
an einer Tankstation nach, die LK Ws
vorbehalten ist.
Beim Additiv AdBlue
® handelt es sich um eine Urea-
Lösung. Diese Flüssigkeit ist unentzündlich, farblos
und geruchslos (wenn sie an einem kühlen Or t
aufbewahr t wird).
Bei Hautkontakt waschen Sie die Haut mit Wasser und
Seife. Bei Augenkontakt sofor t gründlich mindestens
15

Minuten lang mit klarem Wasser oder einer
speziellen Augenreinigungslösung spülen. Sollte die
Reizung oder ein Brennen fortbestehen, ziehen Sie
bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofor t mit klarem Wasser
ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f das Produkt nicht
eingeatmet werden. Die Ammoniakdämpfe können die
Schleimhäute reizen (Augen, Nase und Rachen).
Der AdBlue
®-Additivtank wird bei jeder Inspektion
Ihres Fahrzeugs bei einem Ver treter des CITROËN-
Händlernetzes oder in einer qualifizier ten
Fachwerkstatt aufgefüllt.
Dennoch kann es je nach zurückgelegter
Kilometeranzahl auch zwischen den Inspektionen
er forderlich sein, Additiv nachzufüllen, vor allem
wenn ein Alarm (Kontrollleuchten und Meldung) dies
anzeigt.
In diesem Fall wenden Sie sich bitte an einen
Ver treter des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Wenn Sie das Additiv selbst nachfüllen möchten,
lesen Sie bitte unbedingt die nachstehenden
Hinweise. Ausschließlich ein Additiv AdBlue
® ver wenden, das
die Norm ISO 22241

er füllt.
Durch den Behälter mit Tropfschutzvorrichtung
lässt sich das Additiv leichter in den Tank füllen. Sie
erhalten die 1,89 - Liter- Behälter (1/2
Gallone) bei den
Ver tretern des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt.
Kontrollen

Keine Behälter mit dem Additiv AdBlue® im
Fahrzeug lagern.
Lagerung
Das Additiv AdBlue® frier t ab einer Temperatur von ca.
-11°C und verlier t seine Eigenschaften
ab +25°C. Es ist im Originalbehälter an einem kühlen
Or t und vor direkter Sonneneinstrahlung geschützt
aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelager t werden.
Ist das Additiv gefroren, kann es nach dem
vollständigen Auftauen wieder ver wendet werden. Wenn Sie das Additiv selbst nachfüllen wollen, achten
Sie darauf, dass das Fahrzeug auf einer ebenen und
geraden Fläche steht.
Im Winter oder bei kaltem Wetter muss zunächst
die Temperatur geprüft werden - sie dar f nicht unter
-11°C betragen. Ist es kälter, dar f das Additiv AdBlue
®
nicht in den Additivtank gefüllt werden. Stellen Sie
Ihr Fahrzeug in dem Fall für einige Stunden an
einen wärmeren Or t (Garage), bevor Sie das Additiv
nachfüllen.
auffüllen des ad ditivs
F Schalten Sie die Zündung aus und ziehen Sie
den Schlüssel ab, bzw. drücken Sie den Schalter
START/STOP, um den Motor auszuschalten. F

H
eben Sie den Kofferraumboden an, um an den
AdBlue
®-Additivtank zu gelangen. F
ixieren Sie den Boden, indem Sie seine Kordel
an den Haken der Ablagehalterung hängen.
F

D

ie schwarze Kunststoffabdeckung mit Hilfe der
Lasche lösen.
F

G

reifen Sie mit dem Finger in die Öffnung
und drehen Sie den blauen Deckel um
1/6 -Umdrehung entgegen dem Uhrzeigersinn.
F

N

ehmen Sie den Deckel vorsichtig nach oben ab,
ohne diesen loszulassen.

257
DS4_de_Chap09_verifications_ed02-2015
Die Additivbehälter AdBlue® dürfen
nicht in den Hausmüll gewor fen werden.
Entsorgen Sie die leeren Behälter bei einem
entsprechenden Wertstoffhof oder geben Sie
sie in der Verkaufsstelle ab.
Wichtig: Ist der AdBlue
®-Additivtank
Ihres Fahrzeugs völlig leer - was durch
eine entsprechende Anzeige und die
Anlasssperre bestätigt wird - müssen
Sie mindestens 3,8

Liter in den Additivtank
füllen. Das entspricht zwei
1,89-Liter-Behältern. Sollten Additivspritzer vorhanden sein, sind
diese umgehend mit kaltem Wasser oder
einem feuchten Tuch zu entfernen.
Bei kristallisier tem Additiv ver wenden Sie
zum Entfernen einen Schwamm und warmes
Wa s s e r.
Wichtig: beim a
u
ffüllen nach einer
ad

ditiv-Störung,
müssen Sie unbedingt
ca. 5 Minuten war ten bevor die Zündung
wieder eingeschaltet wird, ohne weder
die Fahrertür zu öffnen, das Fahrzeug
zu entriegeln, den Schlüssel in das
Zündschloss einzuführen , noch den
Schlüssel des "Keyless-Systems " im
Innenraum einzusetzen.
Schalten Sie die Zündung ein, dann, nach
einer Dauer von 10 Sekunden, schalten Sie
den Motor ein.
F

P

rüfen Sie auf dem Behälter mit dem Additiv
AdBlue
®, ob das Ver fallsdatum nicht abgelaufen
ist. Lesen Sie die Einsatzhinweise auf dem
Etikett, bevor Sie den Inhalt in den AdBlue
®-
Additivtank Ihres Fahrzeugs füllen. F

N
ach dem Einfüllen des Additivs entfernen Sie
mögliche Additivspuren um den Einfüllstutzen
umgehend mit einem feuchten Tuch.
F
S
etzen Sie den blauen Deckel auf den Tank
und drehen Sie ihn um 1/6 -Umdrehung im
Uhrzeigersinn bis zum Anschlag.
F

S
etzen Sie die schwarze Kunststoffabdeckung
auf, indem Sie sie an der Klappe einrasten.
F

L
ösen Sie die Kordel vom Haken der
Ablagenhalterung und senken Sie den
Kofferraumboden ab.
Kontrollen

DS4_de_Chap10_info-pratiques_ed02-2015
Praktische Informationen

DS4_de_Chap10_info-pratiques_ed02-2015

DS4_de_Chap10_info-pratiques_ed02-2015

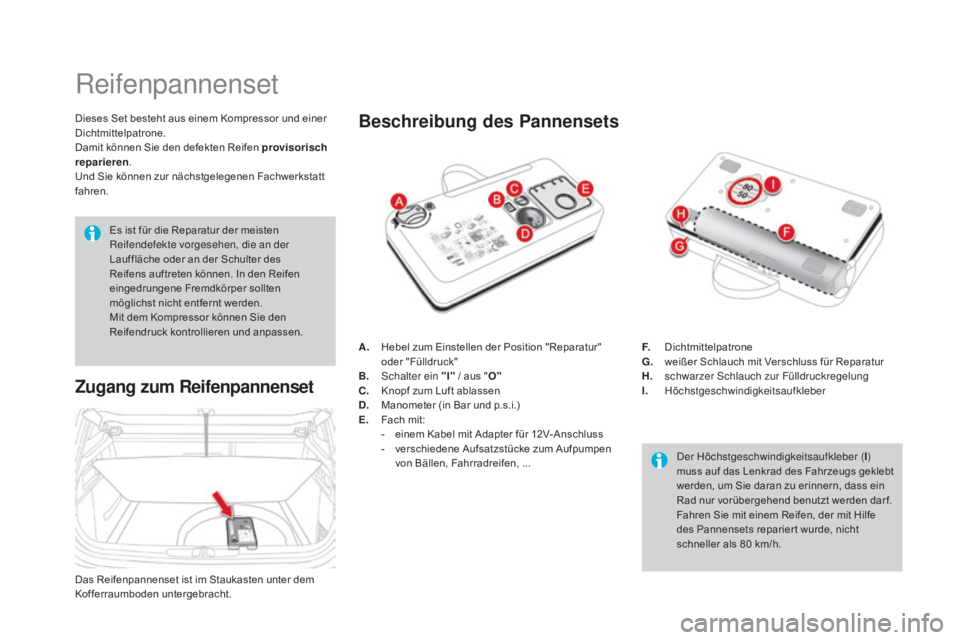

Reifenpannenset
Dieses Set besteht aus einem Kompressor und einer
Dichtmittelpatrone.
Damit können Sie den defekten Reifen provisorisch
reparieren.
Und Sie können zur nächstgelegenen Fachwerkstatt
fahren.
Zugang zum Reifenpannenset
Der Höchstgeschwindigkeitsaufkleber ( I)
muss auf das Lenkrad des Fahrzeugs geklebt
werden, um Sie daran zu erinnern, dass ein
Rad nur vorübergehend benutzt werden dar f.
Fahren Sie mit einem Reifen, der mit Hilfe
des Pannensets reparier t wurde, nicht
schneller als 80
km/h.
Beschreibung des pan nensets
a. Hebel zum Einstellen der Position "Reparatur"
oder "Fülldruck"
B.
S

chalter ein " I" / aus " O"
C.
K

nopf zum Luft ablassen
D.
M

anometer (in Bar und p.s.i.)
E.
F

ach mit:
-

e
inem Kabel mit Adapter für 12V-Anschluss
-

v
erschiedene Aufsatzstücke zum Aufpumpen
von Bällen, Fahrradreifen, ... F. D
ichtmittelpatrone
G. w
eißer Schlauch mit Verschluss für Reparatur
H.
s

chwarzer Schlauch zur Fülldruckregelung
I.


Höchstgeschwindigkeitsaufkleber
Das Reifenpannenset ist im Staukasten unter dem
Kofferraumboden untergebracht. Es ist für die Reparatur der meisten
Reifendefekte vorgesehen, die an der
Lauffläche oder an der Schulter des
Reifens auftreten können. In den Reifen
eingedrungene Fremdkörper sollten
möglichst nicht entfernt werden.
Mit dem Kompressor können Sie den
Reifendruck kontrollieren und anpassen.

261
DS4_de_Chap10_info-pratiques_ed02-2015
1. Reifen abdichten
F Rollen Sie den weißen Schlauch G ganz aus.
F S chrauben Sie den Verschluss an dem weißen
Schlauch ab.
F

S
chließen Sie den weißen Schlauch an das Ventil
des defekten Reifens an.
Reparaturanleitung
Fremdkörper, die in den Reifen eingedrungen
sind, sollten nach Möglichkeit nicht entfernt
werden. F

S
chließen Sie den Elektroanschluss des
Kompressors an den 12V-Anschluss des
Fahrzeugs an.
F
S
tar ten Sie das Fahrzeug und lassen Sie den
Motor laufen.
F

S

chalten Sie die Zündung aus.
Vorsicht: dieses Produkt (z.B. Ethylenglykol,
Kolophonium, ...) ruft bei Einnahme
Gesundheitsschäden her vor und führ t zu
Augenreizungen.
Bewahren Sie es außerhalb der Reichweite
von Kindern auf.
F

D

rehen Sie den Hebel a in die
Position "Reparatur".
F

V

ergewissern Sie sich, dass der
Schalter B auf " O" steht.
Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für
die notwendige Dauer der Reparatur
des beschädigten Reifens oder für das
Aufpumpen eines pneumatischen Bauteils
mit geringem Volumen.
praktische Tipps

DS4_de_Chap10_info-pratiques_ed02-2015
F Schalten Sie den Kompressor ein, indem Sie den Schalter B auf " I" stellen, und zwar so lange, bis
der Reifendruck 2,0
bar beträgt.
D

as Dichtmittel wird unter Druck in den Reifen
gespritzt; klemmen Sie den Ventilschlauch
während dieses Vorgangs nicht ab (Spritzgefahr). F
E ntfernen Sie das Pannenset und schrauben Sie
den Verschluss wieder auf den weißen Schlauch.
A

chten Sie darauf, Ihr Fahrzeug nicht durch
Flüssigkeitsrückstände zu verunreinigen. Halten
Sie das Pannenset in Reichweite.
F

F
ahren Sie sofor t ca. fünf Kilometer mit
reduzier ter Geschwindigkeit (20
bis 60 km/h),
damit das Leck abgedichtet wird.
F

H
alten Sie an, um die Reparatur und den Druck
mit Hilfe des Reifenpannensets zu kontrollieren.
Den Kompressor erst nach Anschließen
des weißen Schlauches an das Ventil des
Reifens in Betrieb nehmen: das Dichtmittel
würde sonst auslaufen.
Reifendrucküberwachung
Wenn das Fahrzeug über eine Funktion zur
Reifendrucküberwachung verfügt, leuchtet
die Warnleuchte für zu niedrigen Reifendruck
auch noch nach der Reifenreparatur weiter,
bis das System durch einen Ver treter
des CITROËN-Händlernetzes oder eine
qualifizier te Fachwerkstatt neu initialisier t
worden ist.
Sollten Sie diesen Druckwer t nach ca. 5
bis
7
Minuten nicht erreichen, so ist der Reifen
nicht reparabel. Wenden Sie sich in diesem
Fall an das CITROËN-Händlernetz oder
eine qualifizier te Fachwerkstatt, um Ihre
Reifenpanne beheben zu lassen.
