2015 CITROEN C4CACTUS Notices Demploi (in French)

183

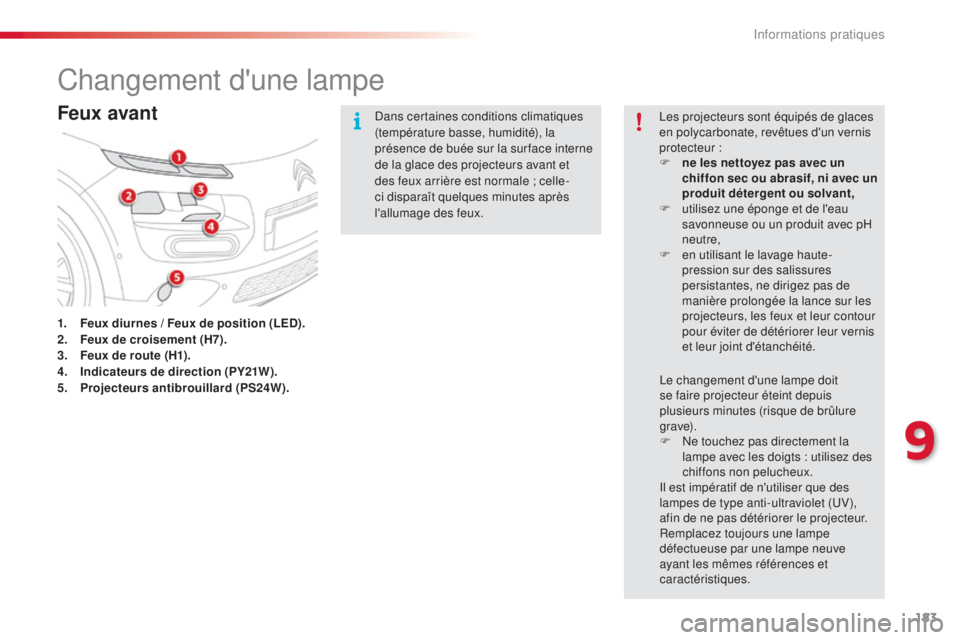

Changement d'une lampe
Feux avant
1. Feux diurnes / Feux de position (LED).
2. Feux de croisement (H7).
3.
F

eux de route (H1).
4.
I

ndicateurs de direction (PY21W).
5.
P

rojecteurs antibrouillard (PS24W).
da
ns certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la sur face interne
de la glace des projecteurs avant et
des feux arrière est normale ; celle-
ci disparaît quelques minutes après
l'allumage des feux.
le
s projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur

:
F
n
e les nettoyez pas avec un
chiffon sec ou abrasif, ni avec un
produit détergent ou solvant,
F
u
tilisez une éponge et de l'eau
savonneuse ou un produit avec pH
neutre,
F
e
n utilisant le lavage haute-
pression sur des salissures
persistantes, ne dirigez pas de
manière prolongée la lance sur les
projecteurs, les feux et leur contour
pour éviter de détériorer leur vernis
et leur joint d'étanchéité.
le c

hangement d'une lampe doit
se faire projecteur éteint depuis
plusieurs


minutes (risque de brûlure
g r ave).
F
n
e t
ouchez pas directement la
lampe avec les doigts
: utilisez des
chiffons non pelucheux.
il e

st impératif de n'utiliser que des
lampes de type anti-ultraviolet (
uV

),
afin de ne pas détériorer le projecteur.
Remplacez toujours une lampe
défectueuse par une lampe neuve
ayant les mêmes références et
caractéristiques.
9
informations pratiques

184
Feux diurnes / Feux de position
(LED)
Pour le remplacement des diodes
électroluminescentes (led) , consultez le
réseau C
i

t
RoËn
ou un atelier qualifié. F
dé branchez le connecteur de la lampe.
F

R
etirez la lampe et remplacez-la.
Feux de croisement
F Retirez le couvercle de protection en tirant la languette.
F
s
a
isissez le connecteur et le porte-lampe,
puis soulevez l'ensemble vers le haut pour
le déclipper.
F
s
o
rtez l'ensemble connecteur et porte-
lampe. Pour le remontage, effectuez ces opérations
dans le sens inverse, en orientant l'ergot de
positionnement de la lampe vers le haut
.
Informations pratiques

185
Feux de route
F Retirez le couvercle de protection en tirant la languette.
F
d
é
branchez le connecteur de la lampe (ne
retirez pas le connecteur de masse, situé
en dessous).
F

P
oussez le ressort, puis dégagez-le vers le
centre du véhicule afin de libérer la lampe.
F

R
etirez la lampe et remplacez-la.
Indicateurs de direction
les lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.un c
lignotement plus rapide du témoin
d'indicateur de direction (droit ou
gauche) indique la défaillance d'une des
lampes du côté correspondant.
F
t
o

urnez le porte-lampe d'un huitième de
tour, dans le sens inverse des aiguilles
d'une montre, et retirez-le.
F
d
é

montez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
9
Informations pratiques

186
Projecteurs antibrouillard
Pour le remplacement de ces lampes,
vous pouvez aussi consulter le réseau
C
i
t
RoËn
ou un atelier qualifié.
F
so
us le pare-chocs avant, dévissez les
3

vis de fixation du pare-boue.
F

É

cartez le pare-boue pour accéder au
projecteur antibrouillard.
F
d
é

branchez le connecteur du porte-lampe
en appuyant sur la languette, située en
partie supérieure. F
R
etirez le porte-lampe en pinçant les deux
clips (en haut et en bas) avec le pouce et
l’index.
F

R

emplacez le module (porte-lampe et
lampe).
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Informations pratiques

187

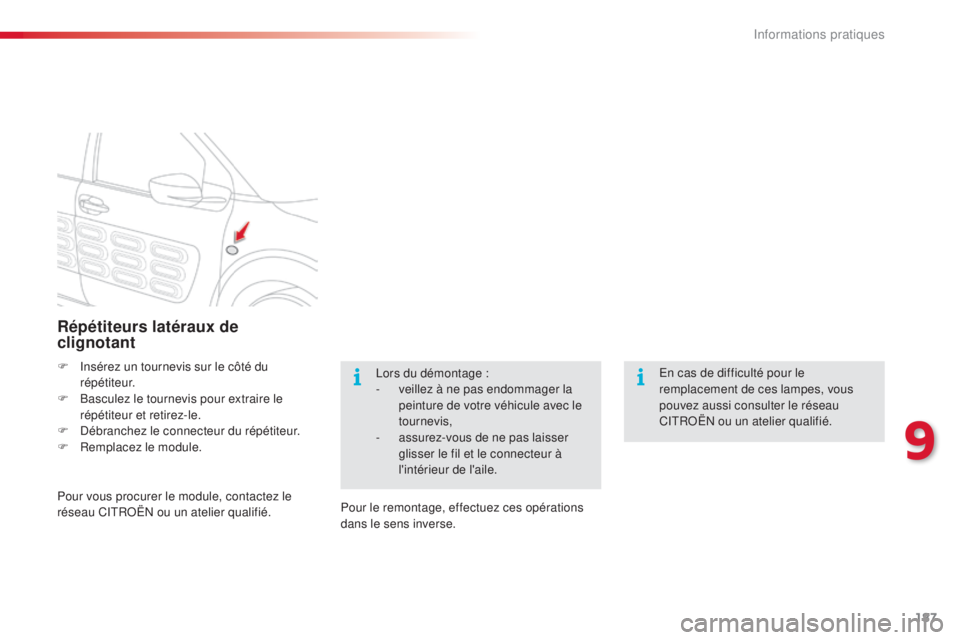

Répétiteurs latéraux de
clignotant
F insérez un tournevis sur le côté du répétiteur.
F

B
asculez le tournevis pour extraire le
répétiteur et retirez-le.
F
d
é
branchez le connecteur du répétiteur.
F

R
emplacez le module.
Pour vous procurer le module, contactez le
réseau C
i

t
RoËn
ou un atelier qualifié. Pour le remontage, effectuez ces opérations
dans le sens inverse.lo
rs du démontage :
-

v
eillez à ne pas endommager la
peinture de votre véhicule avec le
tournevis,
-

a
ssurez-vous de ne pas laisser
glisser le fil et le connecteur à
l'intérieur de l'aile.en c as de difficulté pour le
remplacement de ces lampes, vous
pouvez aussi consulter le réseau
C
i

t
RoËn
ou un atelier qualifié.
9
Informations pratiques

188

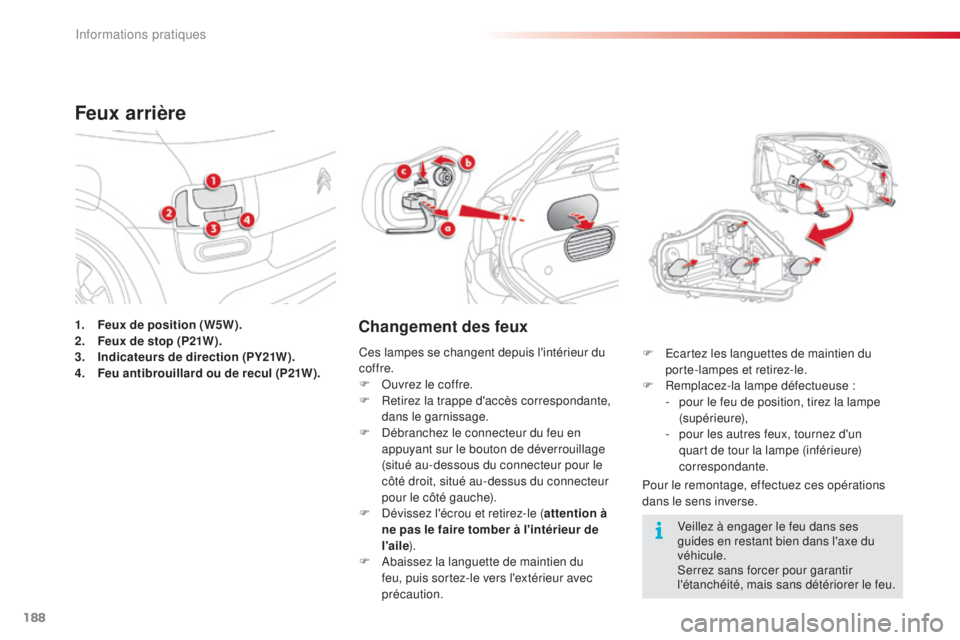

1. Feux de position (W5W).
2. Feux de stop (P21W).
3.
I

ndicateurs de direction (PY21W).
4.
F

eu antibrouillard ou de recul (P21W).
Feux arrière
Changement des feux
Pour le remontage, effectuez ces opérations
dans le sens inverse. F e
c
artez les languettes de maintien du
porte-lampes et retirez-le.
F
R
emplacez-la lampe défectueuse

:
-
p
our le feu de position, tirez la lampe
(supérieure),
-
p
our les autres feux, tournez d'un
quart de tour la lampe (inférieure)
correspondante.
Ces lampes se changent depuis l'intérieur du
coffre.
F
o
u

vrez le coffre.
F

R

etirez la trappe d'accès correspondante,
dans le garnissage.
F
d
é

branchez le connecteur du feu en
appuyant sur le bouton de déverrouillage
(situé au-dessous du connecteur pour le
côté droit, situé au-dessus du connecteur
pour le côté gauche).
F
d
é

vissez l'écrou et retirez-le ( attention à
ne pas le faire tomber à l'intérieur de
l'aile ).
F
a
b

aissez la languette de maintien du
feu, puis sortez-le vers l'extérieur avec
précaution. Veillez à engager le feu dans ses
guides en restant bien dans l'axe du
véhicule.
se

rrez sans forcer pour garantir
l'étanchéité, mais sans détériorer le feu.
Informations pratiques

189

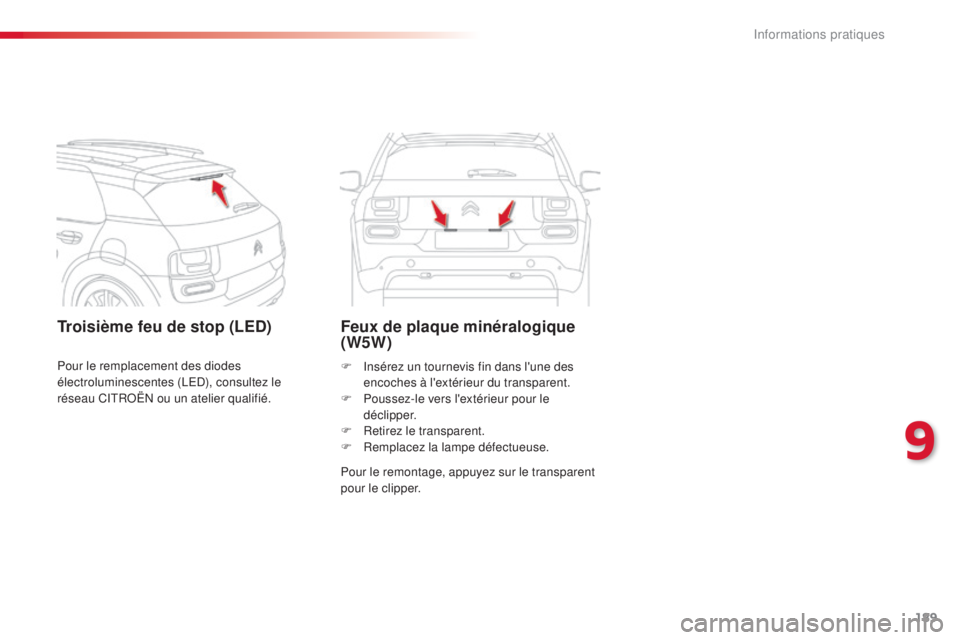

Troisième feu de stop (LED)Feux de plaque minéralogique
(W5W)
Pour le remontage, appuyez sur le transparent
pour le clipper. F i
n
sérez un tournevis fin dans l'une des
encoches à l'extérieur du transparent.
F
P
oussez-le vers l'extérieur pour le
déclipper.
F
R
etirez le transparent.
F
R
emplacez la lampe défectueuse.
Pour le remplacement des diodes
électroluminescentes (
led
)

, consultez le
réseau C
i

t
RoËn

ou un atelier qualifié.
9
Informations pratiques

190
F a l'aide d'un tournevis fin à bout plat,
d éclippez l'ensemble de la console
entourant le plafonnier.
F

R
etirez la lampe défectueuse et remplacez-
la.
F

R
emettez en place la console autour du
plafonnier et clippez-la correctement.

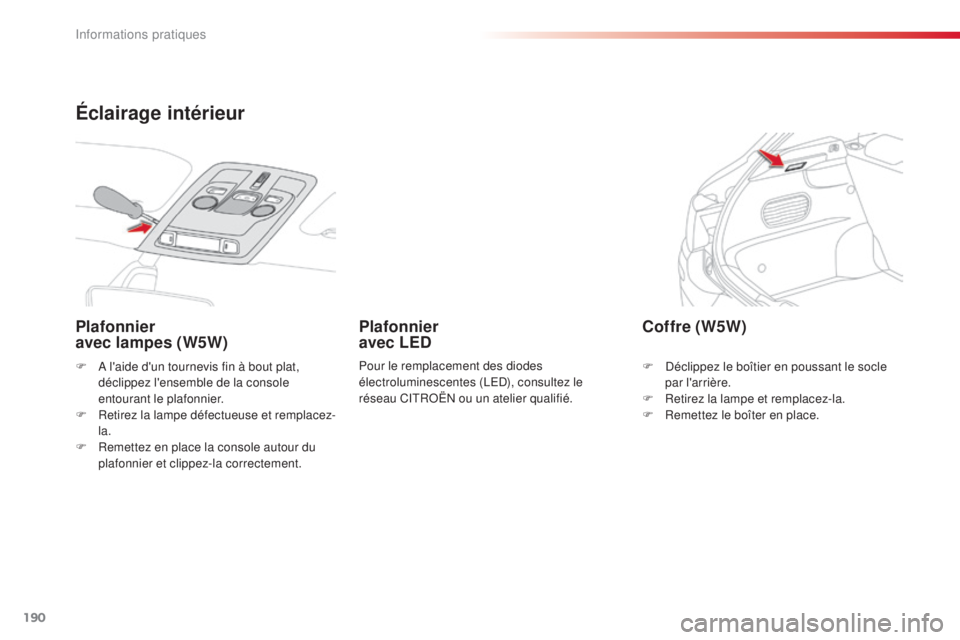

Plafonnier
avec lampes (W5W) Plafonnier
avec LED
Pour le remplacement des diodes
électroluminescentes (
led) , consultez le
réseau C
i

t
RoËn
ou un atelier qualifié.
Coffre (W5W)
F déclippez le boîtier en poussant le socle par l'arrière.
F

R
etirez la lampe et remplacez-la.
F

R
emettez le boîter en place.
Éclairage intérieur
informations pratiques
