23
C4_cactus_es_Chap01_controle-de-marche_ed02-2014

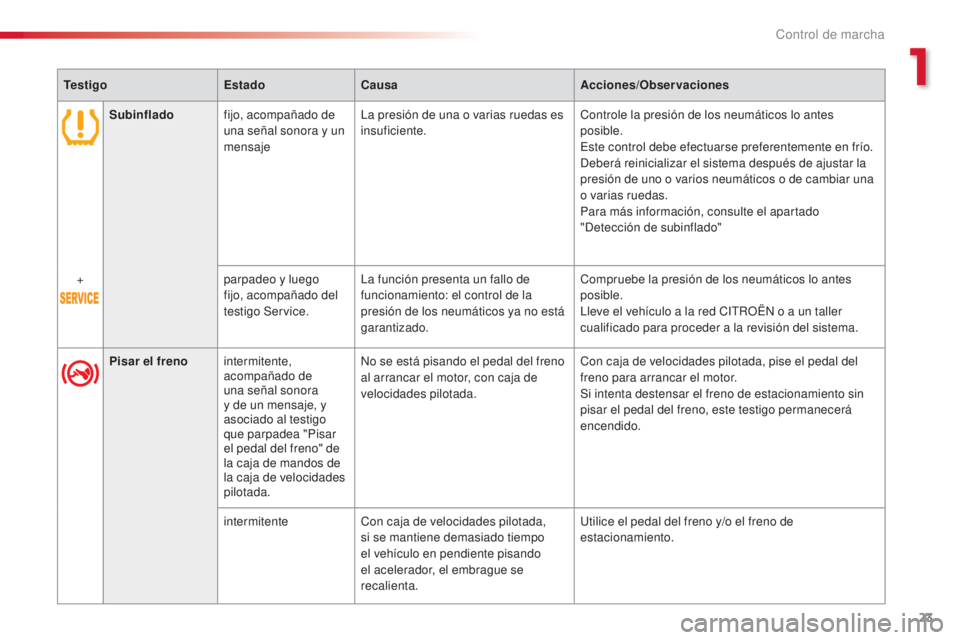

Subinfladofijo, acompañado de
una señal sonora y un
mensajela p resión de una o varias ruedas es
insuficiente. Controle la presión de los neumáticos lo antes
posible.
es

te control debe efectuarse preferentemente en frío.
de

berá reinicializar el sistema después de ajustar la
presión de uno o varios neumáticos o de cambiar una
o varias ruedas.
Para más información, consulte el apartado
"
de

tección de subinflado"
+ parpadeo y luego
fijo, acompañado del
testigo Service.
la f

unción presenta un fallo de
funcionamiento: el control de la
presión de los neumáticos ya no está
garantizado. Compruebe la presión de los neumáticos lo antes
posible.
ll

eve el vehículo a la red C
i
t
R
OË
n
o a un taller
cualificado para proceder a la revisión del sistema.
Pisar el freno intermitente,
acompañado de
una señal sonora
y de un mensaje, y
asociado al testigo
que parpadea "Pisar
el pedal del freno" de
la caja de mandos de
la caja de velocidades
pilotada.
no s

e está pisando el pedal del freno
al arrancar el motor, con caja de
velocidades pilotada. Con caja de velocidades pilotada, pise el pedal del
freno para arrancar el motor.
Si intenta destensar el freno de estacionamiento sin
pisar el pedal del freno, este testigo permanecerá
encendido.
intermitente Con caja de velocidades pilotada,
si se mantiene demasiado tiempo
el vehículo en pendiente pisando
el acelerador, el embrague se
recalienta.
ut

ilice el pedal del freno y/o el freno de
estacionamiento.
Testigo
EstadoCausa Acciones/Observaciones
1
Control de marcha

24

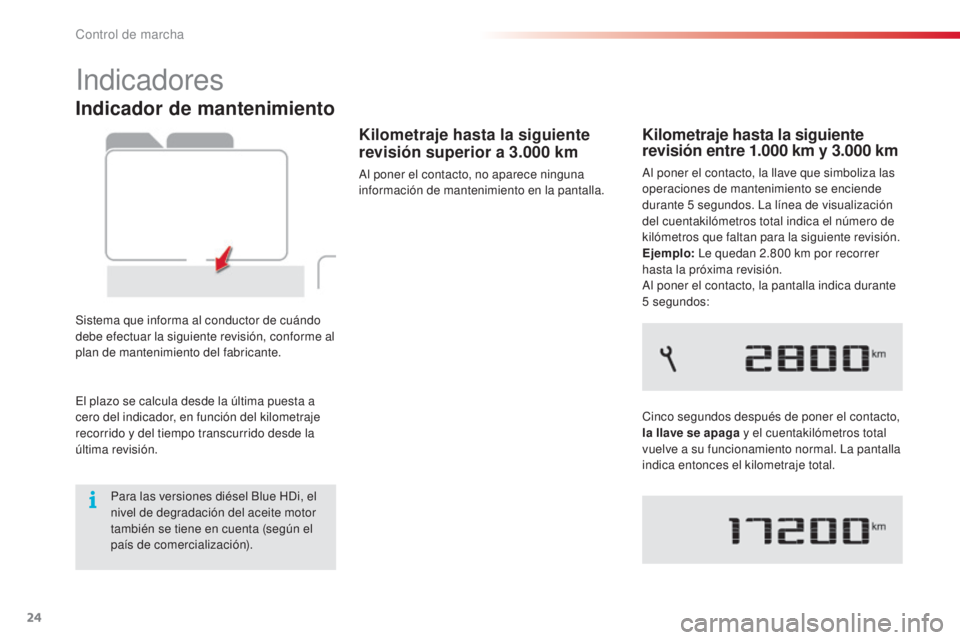

Indicador de mantenimiento
Sistema que informa al conductor de cuándo
debe efectuar la siguiente revisión, conforme al
plan de mantenimiento del fabricante.
Kilometraje hasta la siguiente
revisión superior a 3.000 km
al poner el contacto, no aparece ninguna
información de mantenimiento en la pantalla.
Kilometraje hasta la siguiente
revisión entre 1.000 km y 3.000 km
al poner el contacto, la llave que simboliza las
operaciones de mantenimiento se enciende
durante 5
segundos. l
a l
ínea de visualización
del cuentakilómetros total indica el número de
kilómetros que faltan para la siguiente revisión.
Ejemplo:
l
e q
uedan 2.800 km por recorrer
hasta la próxima revisión.
al p

oner el contacto, la pantalla indica durante
5


segundos:
Cinco segundos después de poner el contacto,
la llave se apaga y el cuentakilómetros total
vuelve a su funcionamiento normal.
l
a
pantalla
indica entonces el kilometraje total.
indicadores
el plazo se calcula desde la última puesta a
cero del indicador, en función del kilometraje
recorrido y del tiempo transcurrido desde la
última revisión.
Para las versiones diésel Blue H
di

, el
nivel de degradación del aceite motor
también se tiene en cuenta (según el
país de comercialización).
Control de marcha

25
C4_cactus_es_Chap01_controle-de-marche_ed02-2014

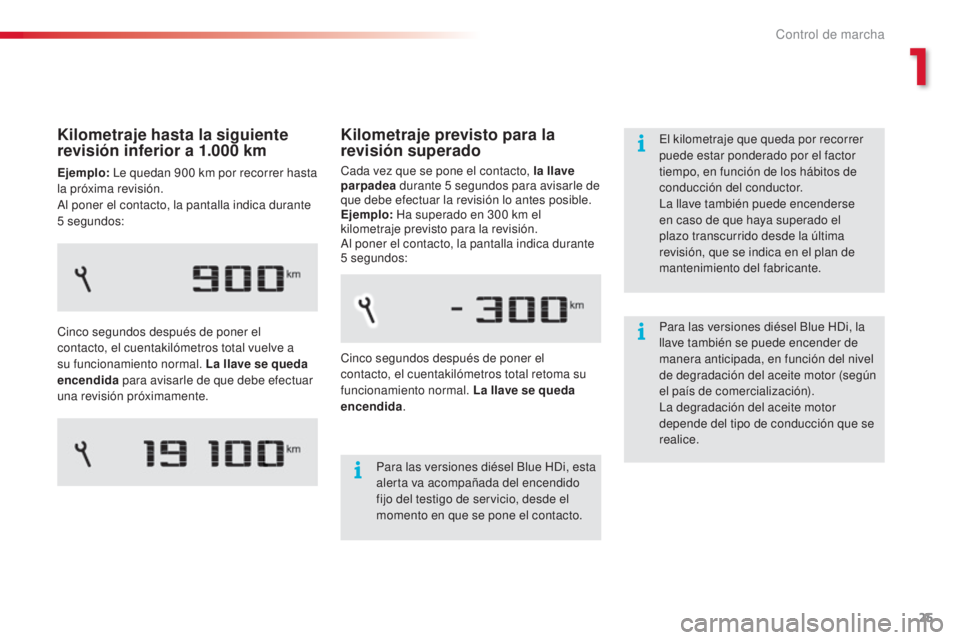

Kilometraje previsto para la
revisión superado
Cada vez que se pone el contacto, la llave
parpadea durante 5
segundos para avisarle de
que debe efectuar la revisión lo antes posible.
Ejemplo: Ha superado en 300
km el
kilometraje previsto para la revisión.
al p

oner el contacto, la pantalla indica durante
5


segundos:
Para las versiones diésel Blue H
di

, esta
alerta va acompañada del encendido
fijo del testigo de servicio, desde el
momento en que se pone el contacto.
Cinco segundos después de poner el
contacto, el cuentakilómetros total retoma su
funcionamiento normal. La llave se queda
encendida
.
el k
ilometraje que queda por recorrer
puede estar ponderado por el factor
tiempo, en función de los hábitos de
conducción del conductor.
la

llave también puede encenderse
en caso de que haya superado el
plazo transcurrido desde la última
revisión, que se indica en el plan de
mantenimiento del fabricante.
Kilometraje hasta la siguiente
revisión inferior a 1.000 km
Ejemplo: le q uedan 900 km por recorrer hasta
la próxima revisión.
al p

oner el contacto, la pantalla indica durante
5


segundos:
Cinco segundos después de poner el
contacto, el cuentakilómetros total vuelve a
su funcionamiento normal. La llave se queda
encendida para avisarle de que debe efectuar
una revisión próximamente. Para las versiones diésel Blue H
di

, la
llave también se puede encender de
manera anticipada, en función del nivel
de degradación del aceite motor (según
el país de comercialización).
la d

egradación del aceite motor
depende del tipo de conducción que se
realice.
1
Control de marcha

26

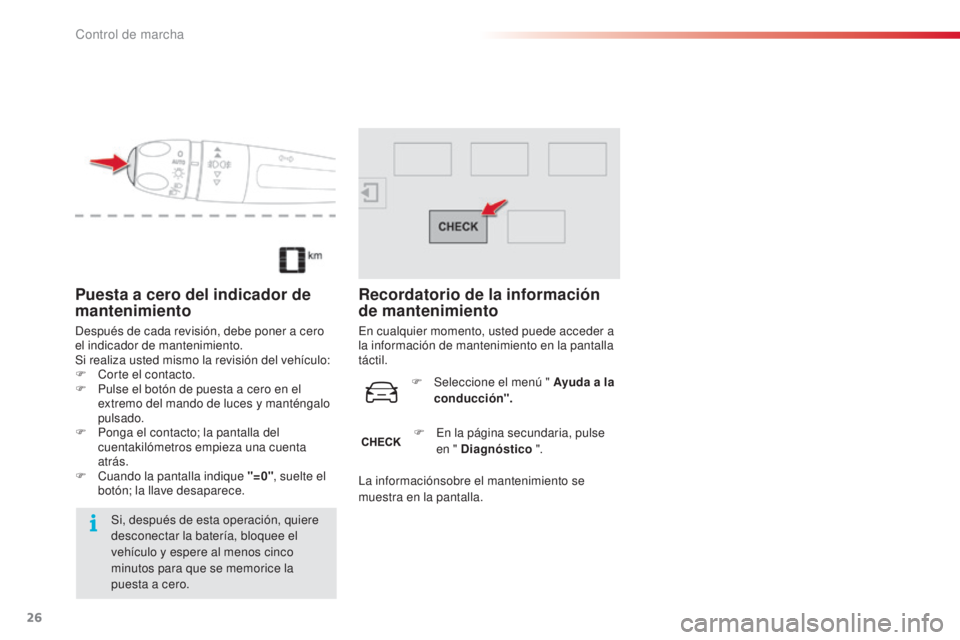

Puesta a cero del indicador de
mantenimiento
después de cada revisión, debe poner a cero
el indicador de mantenimiento.
Si realiza usted mismo la revisión del vehículo:
F
C
orte el contacto.
F

P
ulse el botón de puesta a cero en el
extremo del mando de luces y manténgalo
pulsado.
F

P
onga el contacto; la pantalla del
cuentakilómetros empieza una cuenta
atrás.
F

C
uando la pantalla indique "=0" , suelte el
botón; la llave desaparece.
Si, después de esta operación, quiere
desconectar la batería, bloquee el
vehículo y espere al menos cinco
minutos para que se memorice la
puesta a cero.
Recordatorio de la información
de mantenimiento
en cualquier momento, usted puede acceder a
la información de mantenimiento en la pantalla
táctil. F

Sel
eccione el menú " Ayuda a la
conducción".
F
e
n
la página secundaria, pulse
en " Diagnóstico ".
la i

nformaciónsobre el mantenimiento se
muestra en la pantalla.
Control de marcha

27
C4_cactus_es_Chap01_controle-de-marche_ed02-2014

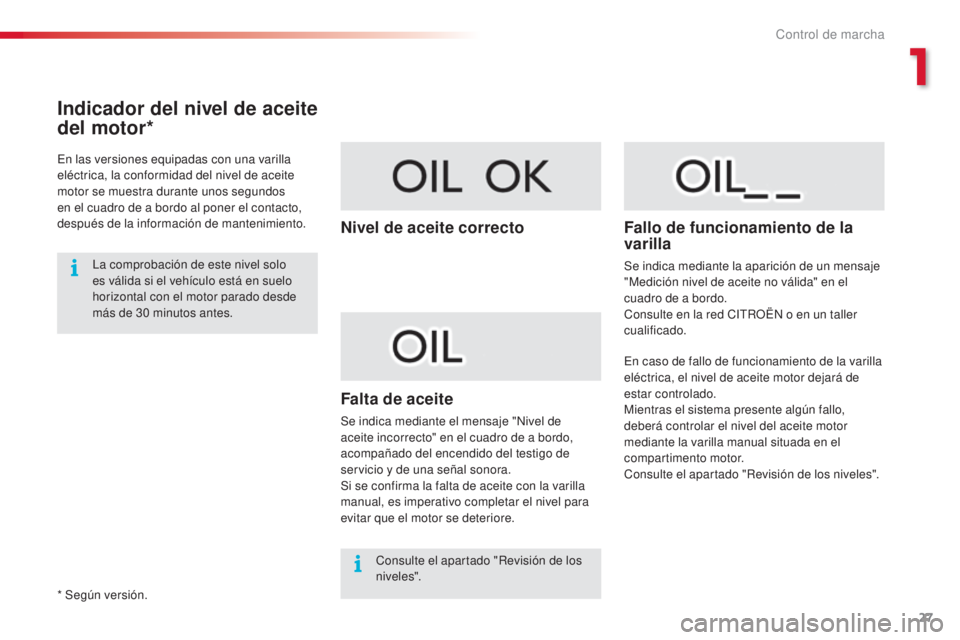

Indicador del nivel de aceite
del motor*
en las versiones equipadas con una varilla
eléctrica, la conformidad del nivel de aceite
motor se muestra durante unos segundos
en el cuadro de a bordo al poner el contacto,
después de la información de mantenimiento.
la c
omprobación de este nivel solo
es válida si el vehículo está en suelo
horizontal con el motor parado desde
más de 30
minutos antes.
Nivel de aceite correcto
Falta de aceite
Se indica mediante el mensaje "ni vel de
aceite incorrecto" en el cuadro de a bordo,
acompañado del encendido del testigo de
servicio y de una señal sonora.
Si se confirma la falta de aceite con la varilla
manual, es imperativo completar el nivel para
evitar que el motor se deteriore.
Fallo de funcionamiento de la
varilla
Se indica mediante la aparición de un mensaje
"Medición nivel de aceite no válida" en el
cuadro de a bordo.
Consulte en la red C
i

t
R
OË
n
o en un taller
cualificado.
Consulte el apartado "Revisión de los
nivele s".
* Según versión.
en c

aso de fallo de funcionamiento de la varilla
eléctrica, el nivel de aceite motor dejará de
estar controlado.
Mientras el sistema presente algún fallo,
deberá controlar el nivel del aceite motor
mediante la varilla manual situada en el
compartimento motor.
Consulte el apartado "Revisión de los niveles".
1
Control de marcha

28

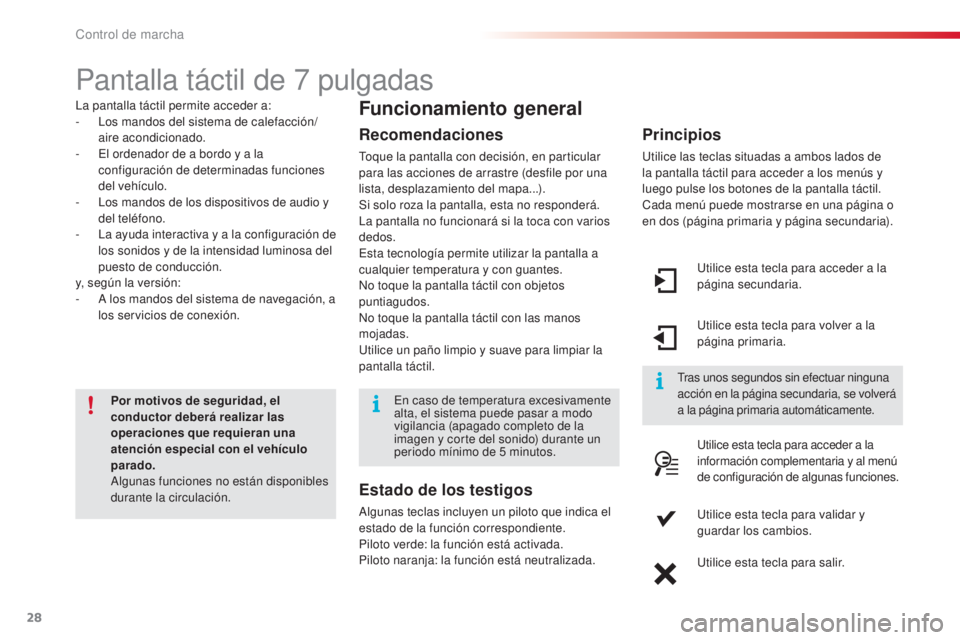

Pantalla táctil de 7 pulgadas
la pantalla táctil permite acceder a:
-
lo s mandos del sistema de calefacción/
aire acondicionado.
-
e
l o
rdenador de a bordo y a la
configuración de determinadas funciones
del vehículo.
-
l
o
s mandos de los dispositivos de audio y
del teléfono.
-
l
a a
yuda interactiva y a la configuración de
los sonidos y de la intensidad luminosa del
puesto de conducción.
y, según la versión:
-
a los mandos del sistema de navegación, a
los servicios de conexión.
Por motivos de seguridad, el
conductor deberá realizar las
operaciones que requieran una
atención especial con el vehículo
parado.
al

gunas funciones no están disponibles
durante la circulación.Funcionamiento general
Recomendaciones
toque la pantalla con decisión, en particular
para las acciones de arrastre (desfile por una
lista, desplazamiento del mapa...).
Si solo roza la pantalla, esta no responderá.
la p

antalla no funcionará si la toca con varios
dedos.
es

ta tecnología permite utilizar la pantalla a
cualquier temperatura y con guantes.
no t

oque la pantalla táctil con objetos
puntiagudos.
no t

oque la pantalla táctil con las manos
mojadas.
u

tilice un paño limpio y suave para limpiar la
pantalla táctil.
ut

ilice esta tecla para acceder a la
página secundaria.
ut

ilice esta tecla para volver a la
página primaria.
ut

ilice esta tecla para acceder a la
información complementaria y al menú
de configuración de algunas funciones.
ut

ilice esta tecla para validar y
guardar los cambios.
u

tilice esta tecla para salir.
Principios
utilice las teclas situadas a ambos lados de
la pantalla táctil para acceder a los menús y
luego pulse los botones de la pantalla táctil.
Cada menú puede mostrarse en una página o
en dos (página primaria y página secundaria).
tr
as unos segundos sin efectuar ninguna
acción en la página secundaria, se volverá
a la página primaria automáticamente.
en c

aso de temperatura excesivamente
alta, el sistema puede pasar a modo
vigilancia (apagado completo de la
imagen y corte del sonido) durante un
periodo mínimo de 5

minutos.
Estado de los testigos
algunas teclas incluyen un piloto que indica el
estado de la función correspondiente.
Piloto verde: la función está activada.
Piloto naranja: la función está neutralizada.
Control de marcha

29
C4_cactus_es_Chap01_controle-de-marche_ed02-2014
* Según equipamiento.
"Climatización"

Permite gestionar los diferentes
reglajes de temperatura y el caudal
de aire.
"Ayuda a la conducción"
Permite acceder al ordenador de
a bordo y activar, desactivar y
configurar determinadas funciones
del vehículo.
" Multimedia"
Permite seleccionar la radio, las
diferentes fuentes de audio y
visualizar imágenes.
" Navegación "*
Permite configurar el guiado y
seleccionar su destino. "
Configuración "
Permite configurar los sonidos la
intensidad luminosa del puesto de
conducción y acceder a una ayuda
interactiva para los principales
equipamientos y testigos luminosos
del vehículo.
" Servicios de conexión "*
Permite conectarse a un portal de
aplicaciones para facilitar, asegurar
y personalizar los desplazamientos
mediante una llave de conexión
que se obtiene en el momento de
la suscripción al servicio en la red
C it
R
OË
n.
"
Teléfono"

Permite conectar un teléfono a través
de Bluetooth.
Menús de la pantalla táctil
Para el menú Climatización , consulte
el apartado "Confort". Para los menús Multimedia
,
Navegación , servicios de conexión y
Teléfono , consulte el apartado "
au

dio y
telemática".
1
Control de marcha

30

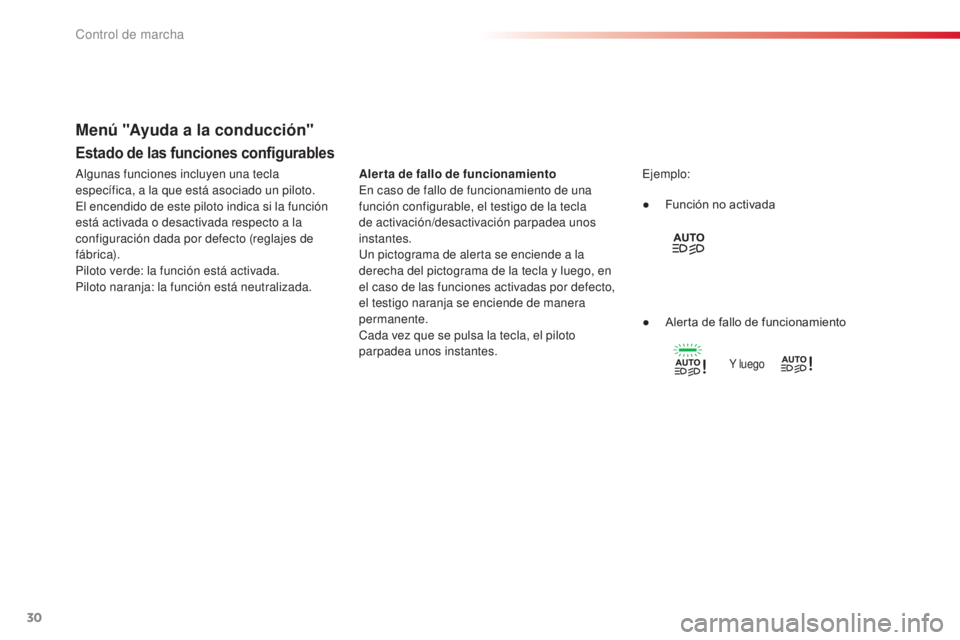

Estado de las funciones configurables
Alerta de fallo de funcionamientoen caso de fallo de funcionamiento de una
función configurable, el testigo de la tecla
de activación/desactivación parpadea unos
instantes.
un p

ictograma de alerta se enciende a la
derecha del pictograma de la tecla y luego, en
el caso de las funciones activadas por defecto,
el testigo naranja se enciende de manera
permanente.
Cada vez que se pulsa la tecla, el piloto
parpadea unos instantes.eje mplo:
●
F
unción no activada
●

A
lerta de fallo de funcionamiento
Y luego
Menú "Ayuda a la conducción"
algunas funciones incluyen una tecla
específica, a la que está asociado un piloto.
el e
ncendido de este piloto indica si la función
está activada o desactivada respecto a la
configuración dada por defecto (reglajes de
fábrica).
Piloto verde: la función está activada.
Piloto naranja: la función está neutralizada.
Control de marcha
