2015 CITROEN C4 CACTUS Manuales de Empleo (in Spanish)

183
C4_cactus_es_Chap09_info-pratiques_ed02-2014

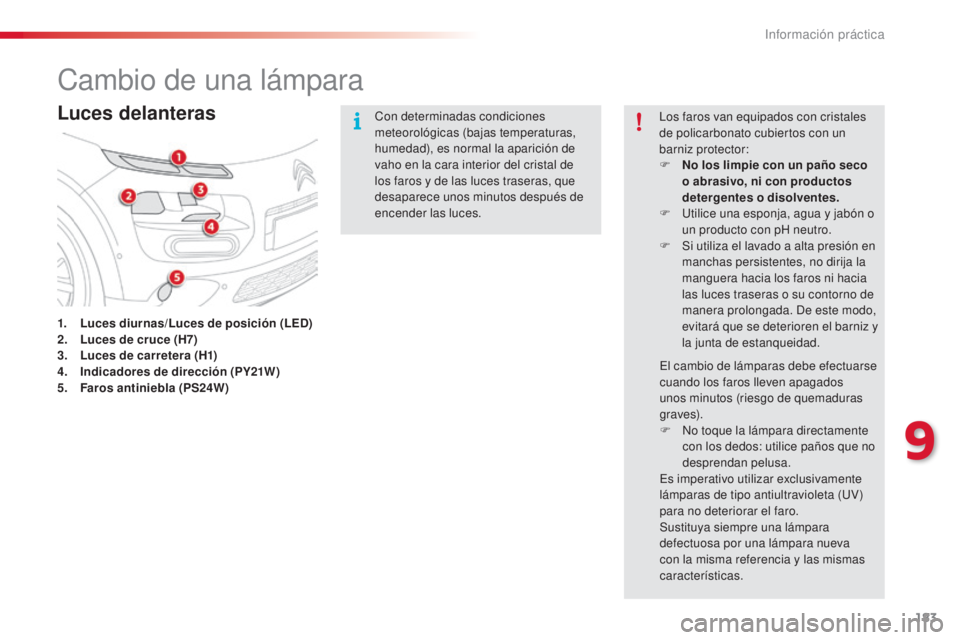

Cambio de una lámpara
Luces delanteras
1. Luces diurnas/Luces de posición (LED)
2. Luces de cruce (H7)
3.
L

uces de carretera (H1)
4.
I

ndicadores de dirección (PY21W)
5.
F

aros antiniebla (PS24W) Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces.
lo

s faros van equipados con cristales
de policarbonato cubiertos con un
barniz protector:
F
N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F u
t
ilice una esponja, agua y jabón o
un producto con pH neutro.
F
S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. de e ste modo,
evitará que se deterioren el barniz y
la junta de estanqueidad.
el

cambio de lámparas debe efectuarse
cuando los faros lleven apagados
unos minutos (riesgo de quemaduras
g r ave s).
F
n
o
toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
es i

mperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (
uV

)
para no deteriorar el faro.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características.
9
información práctica

184
C4_cactus_es_Chap09_info-pratiques_ed02-2014

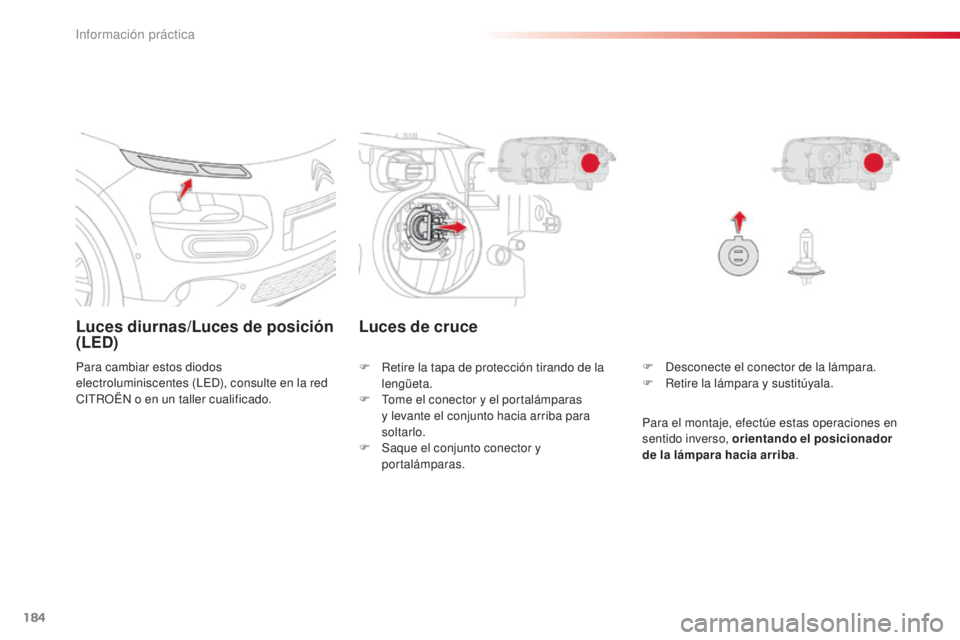

Luces diurnas/Luces de posición
(LED)
Para cambiar estos diodos
electroluminiscentes (led) , consulte en la red
C
i

t
R
OË
n
o en un taller cualificado. F
de sconecte el conector de la lámpara.
F

R
etire la lámpara y sustitúyala.
Luces de cruce
F Retire la tapa de protección tirando de la lengüeta.
F
t
o
me el conector y el portalámparas
y levante el conjunto hacia arriba para
soltarlo.
F

S
aque el conjunto conector y
portalámparas. Para el montaje, efectúe estas operaciones en
sentido inverso, orientando el posicionador
de la lámpara hacia arriba
.
información práctica

185
C4_cactus_es_Chap09_info-pratiques_ed02-2014

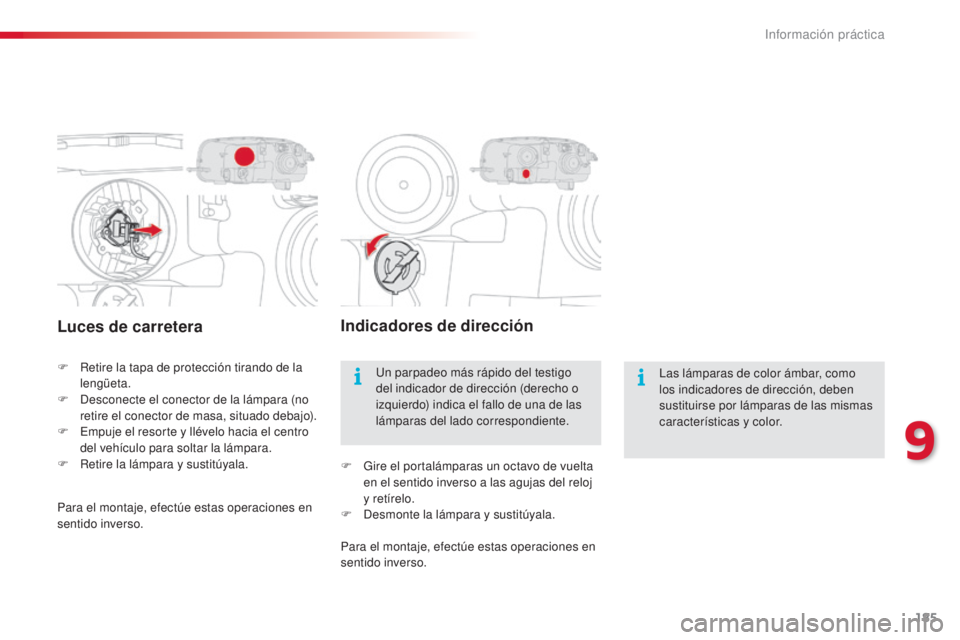

Luces de carretera
F Retire la tapa de protección tirando de la lengüeta.
F
d
e
sconecte el conector de la lámpara (no
retire el conector de masa, situado debajo).
F
e
m
puje el resorte y llévelo hacia el centro
del vehículo para soltar la lámpara.
F

R
etire la lámpara y sustitúyala.
Indicadores de dirección
las lámparas de color ámbar, como
los indicadores de dirección, deben
sustituirse por lámparas de las mismas
características y color.un p
arpadeo más rápido del testigo
del indicador de dirección (derecho o
izquierdo) indica el fallo de una de las
lámparas del lado correspondiente.
F

G

ire el portalámparas un octavo de vuelta
en el sentido inverso a las agujas del reloj
y retírelo.
F
d
e

smonte la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para el montaje, efectúe estas operaciones en
sentido inverso.
9
información práctica

186
C4_cactus_es_Chap09_info-pratiques_ed02-2014

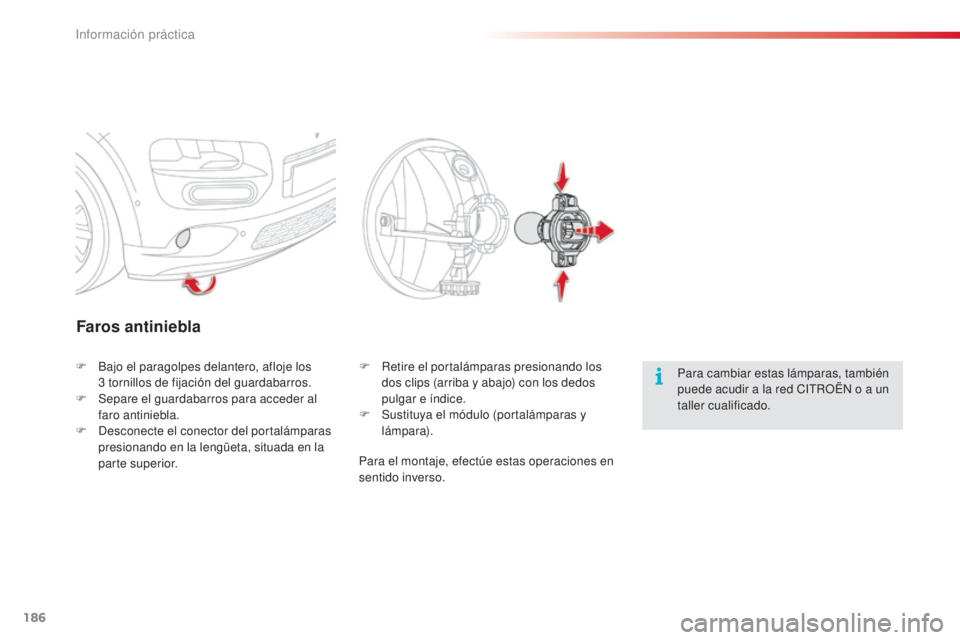

Faros antiniebla
Para cambiar estas lámparas, también
puede acudir a la red CitR OËn o a un
taller cualificado.
F
B
ajo el paragolpes delantero, afloje los
3
tornillos de fijación del guardabarros.
F

S

epare el guardabarros para acceder al
faro antiniebla.
F
d
e

sconecte el conector del portalámparas
presionando en la lengüeta, situada en la
parte superior. F
R
etire el portalámparas presionando los
dos clips (arriba y abajo) con los dedos
pulgar e índice.
F

S

ustituya el módulo (portalámparas y
lámpara).
Para el montaje, efectúe estas operaciones en
sentido inverso.
información práctica

187
C4_cactus_es_Chap09_info-pratiques_ed02-2014

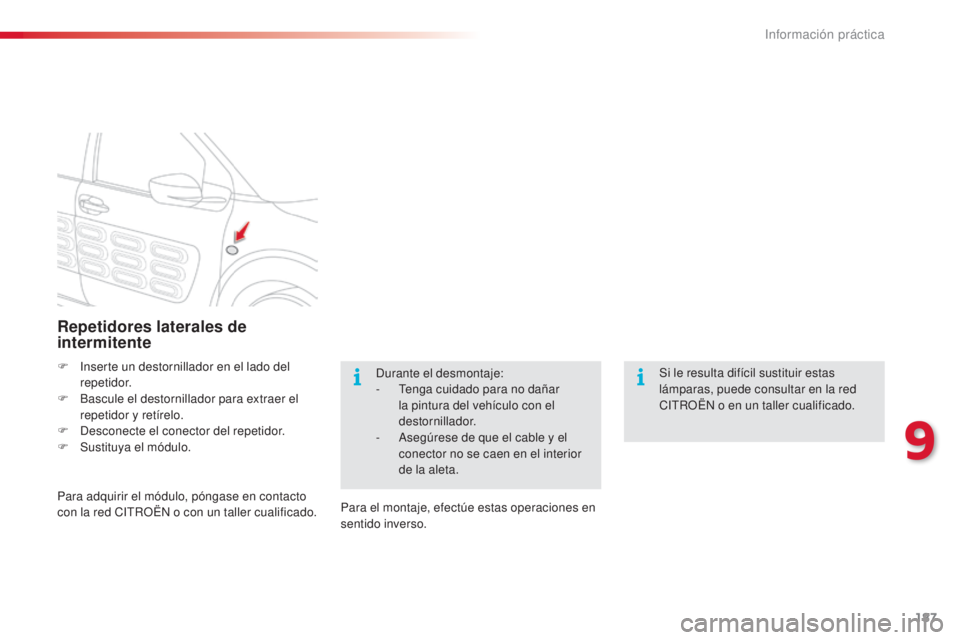

Repetidores laterales de
intermitente
F inserte un destornillador en el lado del repetidor.
F

B
ascule el destornillador para extraer el
repetidor y retírelo.
F
d
e
sconecte el conector del repetidor.
F

S
ustituya el módulo.
Para adquirir el módulo, póngase en contacto
con la red C
i

t
R
OË
n
o con un taller cualificado. Para el montaje, efectúe estas operaciones en
sentido inverso.du
rante el desmontaje:
-
t
e
nga cuidado para no dañar
la pintura del vehículo con el
destornillador.
-
a
s
egúrese de que el cable y el
conector no se caen en el interior
de la aleta. Si le resulta difícil sustituir estas
lámparas, puede consultar en la red
C
i

t
R
OË
n
o en un taller cualificado.
9
información práctica

188
C4_cactus_es_Chap09_info-pratiques_ed02-2014

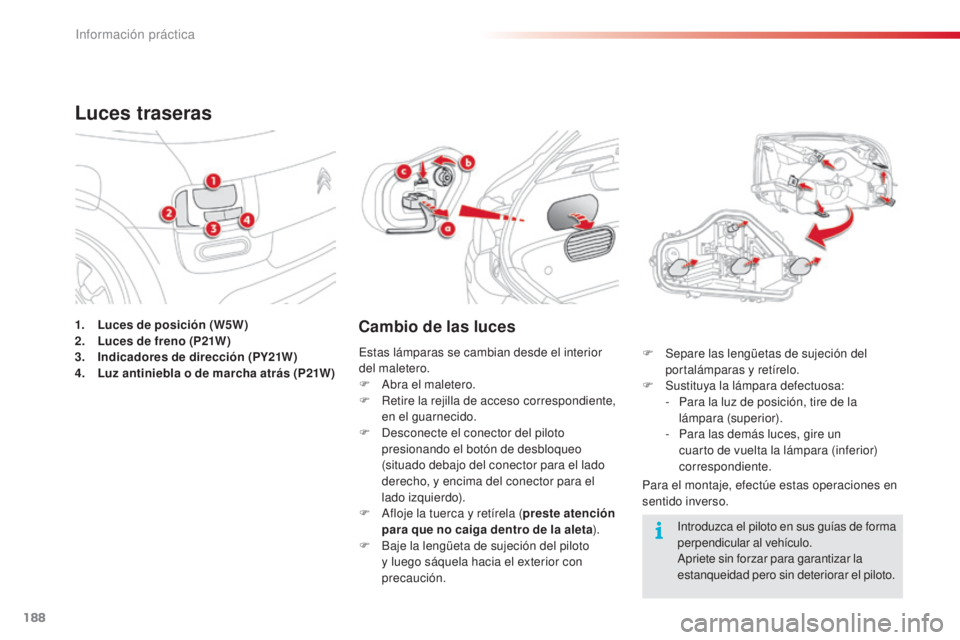

1. Luces de posición (W5W)
2. Luces de freno (P21W)
3.
I

ndicadores de dirección (PY21W)
4.
L

uz antiniebla o de marcha atrás (P21W)
Luces traseras
Cambio de las luces
Para el montaje, efectúe estas operaciones en
sentido inverso. F
S
epare las lengüetas de sujeción del
portalámparas y retírelo.
F
S
ustituya la lámpara defectuosa:
-
P
ara la luz de posición, tire de la
lámpara (superior).
-
P
ara las demás luces, gire un
cuarto de vuelta la lámpara (inferior)
correspondiente.
es

tas lámparas se cambian desde el interior
del maletero.
F
a
br

a el maletero.
F

R

etire la rejilla de acceso correspondiente,
en el guarnecido.
F
d
e

sconecte el conector del piloto
presionando el botón de desbloqueo
(situado debajo del conector para el lado
derecho, y encima del conector para el
lado izquierdo).
F
a
f

loje la tuerca y retírela ( preste atención
para que no caiga dentro de la aleta ).
F

B

aje la lengüeta de sujeción del piloto
y luego sáquela hacia el exterior con
precaución.
in

troduzca el piloto en sus guías de forma
perpendicular al vehículo.
ap

riete sin forzar para garantizar la
estanqueidad pero sin deteriorar el piloto.
información práctica

189
C4_cactus_es_Chap09_info-pratiques_ed02-2014

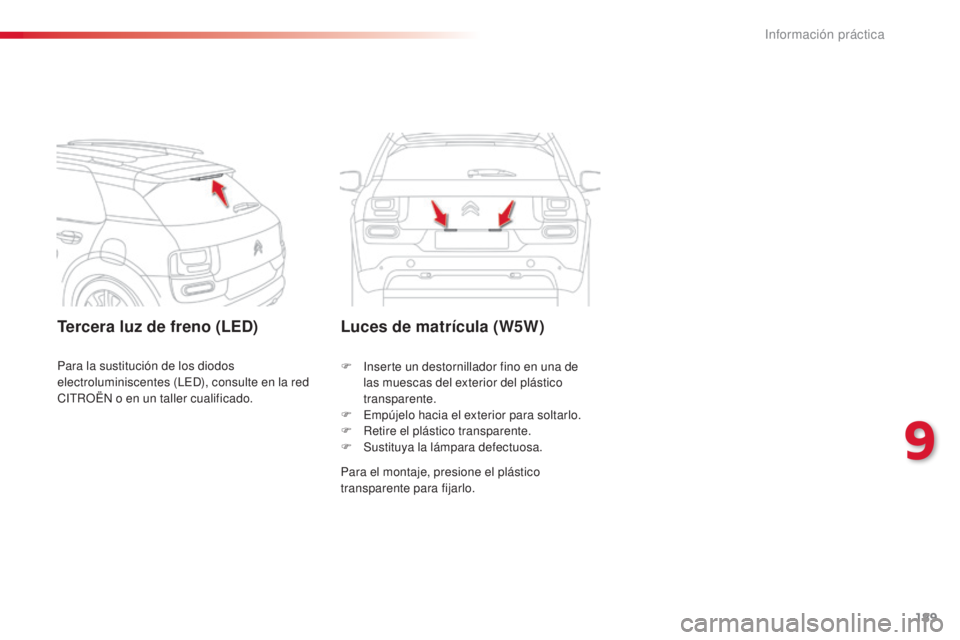

Tercera luz de freno (LED)Luces de matrícula (W5W)
Para el montaje, presione el plástico
transparente para fijarlo. F i
n
serte un destornillador fino en una de
las muescas del exterior del plástico
transparente.
F e
m
pújelo hacia el exterior para soltarlo.
F
R
etire el plástico transparente.
F
S
ustituya la lámpara defectuosa.
Para la sustitución de los diodos
electroluminiscentes (
led
)

, consulte en la red
C
i

t
R

OË
n

o en un taller cualificado.
9
información práctica

190
C4_cactus_es_Chap09_info-pratiques_ed02-2014

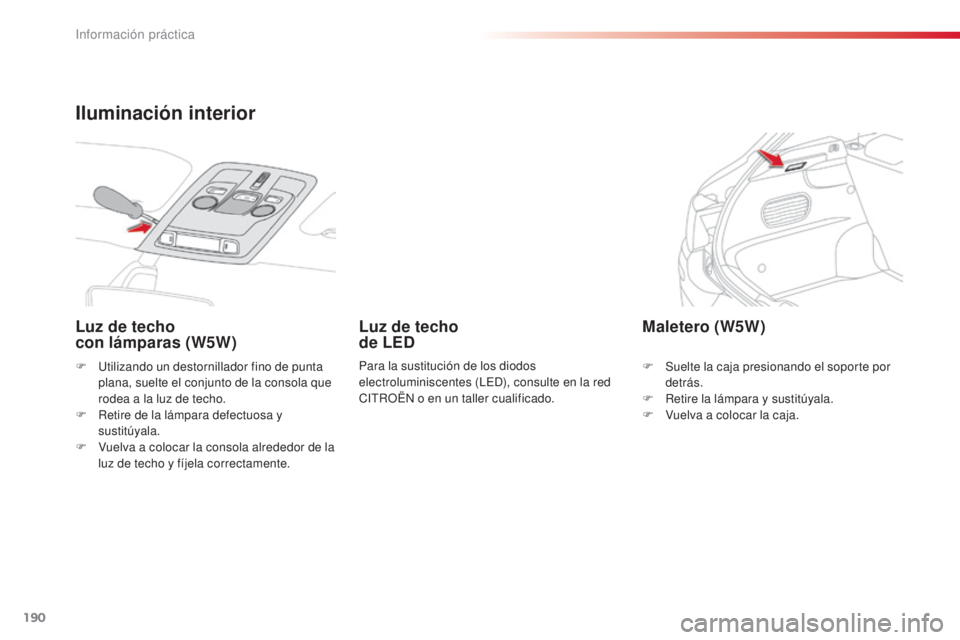

F utilizando un destornillador fino de punta plana, suelte el conjunto de la consola que
rodea a la luz de techo.
F

R
etire de la lámpara defectuosa y
sustitúyala.
F

V
uelva a colocar la consola alrededor de la
luz de techo y fíjela correctamente.
Luz de techo
con lámparas (W5W) Luz de techo
de LED
Para la sustitución de los diodos
electroluminiscentes (
led) , consulte en la red
C
i

t
R
OË
n
o en un taller cualificado.
Maletero (W5W)
F Suelte la caja presionando el soporte por detrás.
F

R
etire la lámpara y sustitúyala.
F

V
uelva a colocar la caja.
Iluminación interior
información práctica
