antes de cambiar un fusible, es necesario:
F C onocer la causa de la avería y
solucionarla.
F
a
p
agar todos los consumidores eléctricos.
F
i
n
movilizar el vehículo y cortar el contacto.
F
i
d
entificar el fusible defectuoso utilizando
las tablas de correspondencias y los
esquemas de las páginas siguientes.

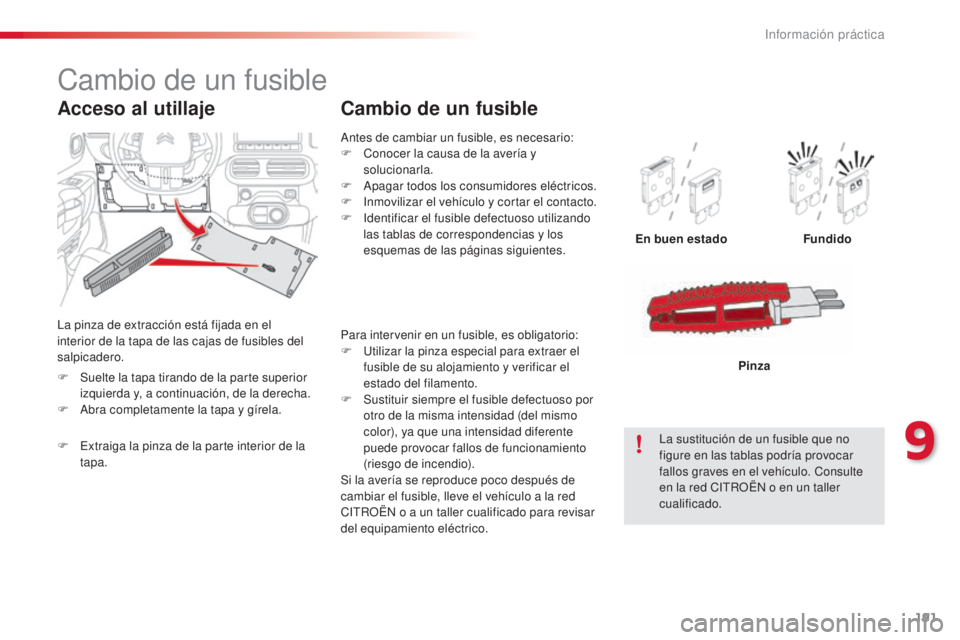

Cambio de un fusible
En buen estado Fundido
la s

ustitución de un fusible que no
figure en las tablas podría provocar
fallos graves en el vehículo. Consulte
en la red C
i

t
R
OË
n
o en un taller
cualificado. Pinza
Cambio de un fusible
la pinza de extracción está fijada en el
interior de la tapa de las cajas de fusibles del
salpicadero.
Acceso al utillaje
Para intervenir en un fusible, es obligatorio:
F
u tilizar la pinza especial para extraer el
fusible de su alojamiento y verificar el
estado del filamento.
F

Su
stituir siempre el fusible defectuoso por
otro de la misma intensidad (del mismo
color), ya que una intensidad diferente
puede provocar fallos de funcionamiento
(riesgo de incendio).
Si la avería se reproduce poco después de
cambiar el fusible, lleve el vehículo a la red
C
i

t
R
OË
n
o a un taller cualificado para revisar
del equipamiento eléctrico.
F

S

uelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha.
F
a
b

ra completamente la tapa y gírela.
F
e
x

traiga la pinza de la parte interior de la
tapa.
9
información práctica

192
C4_cactus_es_Chap09_info-pratiques_ed02-2014
CitROËn declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por
los fallos de funcionamiento que
puedan resultar de la instalación de
accesorios auxiliares no suministrados
ni recomendados por C
i

t
R
OË
n
y no
instalados según sus prescripciones,
en particular, cuando el consumo del
conjunto de los dispositivos conectados
supera los 10


miliamperios.
Instalación de accesorios
eléctricos
el circuito eléctrico del vehículo está
diseñado para funcionar con los
equipamientos de serie u opcionales.
an
tes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red C
i

t
R
OË
n
o en un
taller cualificado.
información práctica

193
C4_cactus_es_Chap09_info-pratiques_ed02-2014
Fusibles en el salpicadero
las 2 cajas de fusibles están situadas en la
parte inferior del tablero de a bordo, bajo el
volante. Fusible
N° Intensidad
(A) Funciones
F01 10Pedal del freno (contactor 2), Stop & Start
F02 5Reglaje de la altura de los faros, calefacción adicional (diésel),
ayuda al estacionamiento, toma de diagnosis, retrovisores
exteriores (reglaje eléctrico)
F03 10Bomba aditivo diésel, dirección asistida eléctrica, pedal de
embrague (contactor)
F04 5Sensor de lluvia y luminosidad
F06 10Pedal del freno (contactor 1), toma de diagnosis
F08 5Parte superior de columna con mandos en el volante
F10 10
ll

amada de urgencia/llamada de asistencia
F12 5Stop & Start,
a
B
S, e SC
F13 5
ay

uda al estacionamiento, cámara de marcha atrás
F14 15Caja de velocidades pilotada, panel de mandos
(en la la pantalla táctil), aire acondicionado, tablet táctil
F16 15
to

ma de 12 Voltios
F18 20Radio
Acceso a los fusibles
F Suelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha.
Caja de fusibles izquierda
9
información práctica

194
C4_cactus_es_Chap09_info-pratiques_ed02-2014
Fusible N° Intensidad
(A) Funciones
F19 5
tes

tigos de cinturones no abrochados
F20 5
air

bags
F21 5Cuadro de a bordo
F22 30Cerraduras
F23 5
lu

z de techo, lectores de mapa
F26 15Claxon
F27 15
la

valunas delantero y trasero
F28 5
an

tirrobo (contactor)
F30 15
li

mpialuneta
información práctica

195
C4_cactus_es_Chap09_info-pratiques_ed02-2014

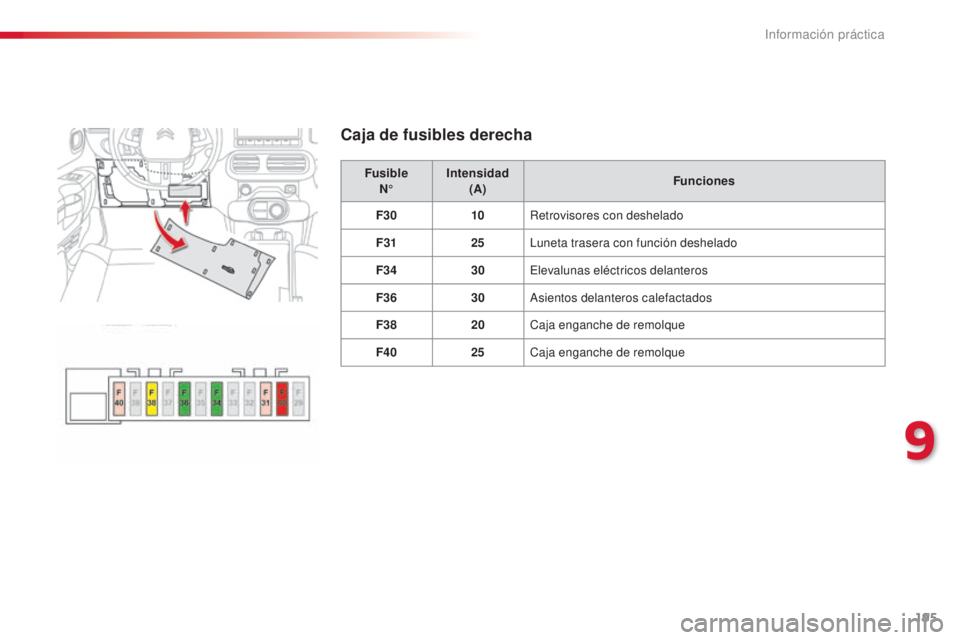

Caja de fusibles derecha
FusibleN° Intensidad
(A) Funciones
F30 10Retrovisores con deshelado
F31 25
lu

neta trasera con función deshelado
F34 30
el

evalunas eléctricos delanteros
F36 30
as

ientos delanteros calefactados
F38 20Caja enganche de remolque
F40 25Caja enganche de remolque
9
información práctica

196
C4_cactus_es_Chap09_info-pratiques_ed02-2014

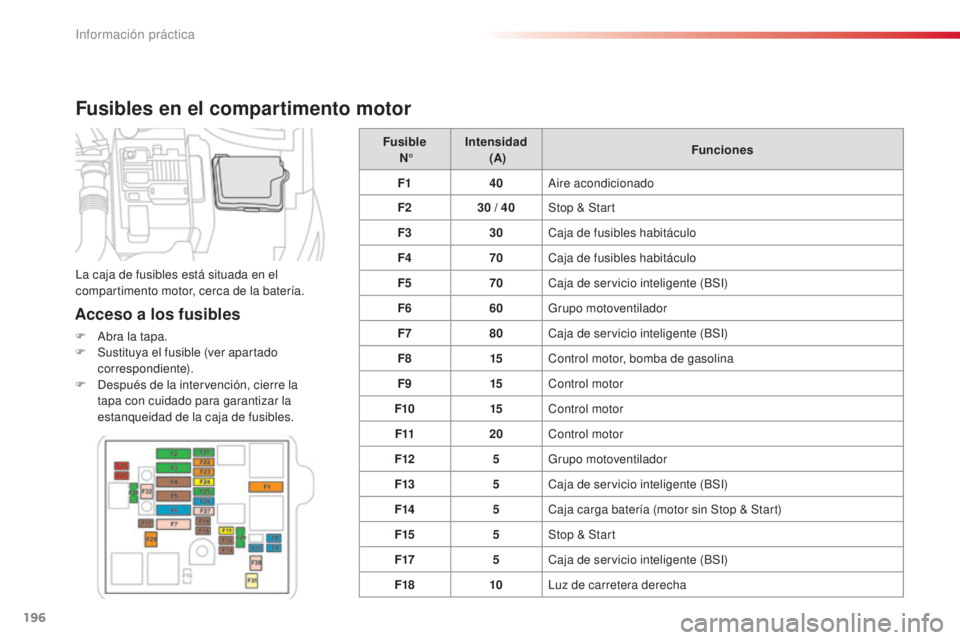

Fusibles en el compartimento motor
Acceso a los fusibles
F abra la tapa.
F S ustituya el fusible (ver apartado
correspondiente).
F
d
e
spués de la intervención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles. Fusible
N° Intensidad
(A) Funciones
F1 40
ai
re acondicionado
F2 30 / 40
Stop & Start
F3 30Caja de fusibles habitáculo
F4 70Caja de fusibles habitáculo
F5 70Caja de servicio inteligente (BS
i)
F6 6
0
Grupo motoventilador
F7 80Caja de servicio inteligente (BSi)
F8 15C
ontrol motor, bomba de gasolina
F9 15Control motor
F10 15Control motor
F11 20Control motor
F12 5Grupo motoventilador
F13 5Caja de servicio inteligente (BS
i)
F

145Caja carga batería (motor sin Stop & Start)
F15 5Stop & Start
F17 5Caja de servicio inteligente (BS
i)
F1

810
lu

z de carretera derecha
la c
aja de fusibles está situada en el
compartimento motor, cerca de la batería.
información práctica

197
C4_cactus_es_Chap09_info-pratiques_ed02-2014

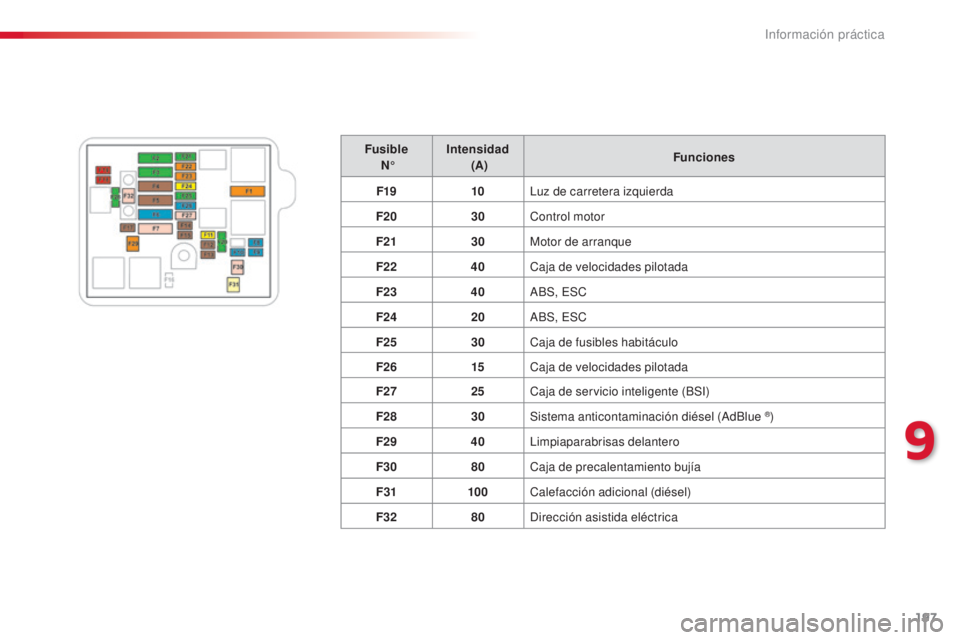

Fusible N° Intensidad
(A) Funciones
F19 10
lu

z de carretera izquierda
F20 30Control motor
F21 30Motor de arranque
F22 40Caja de velocidades pilotada
F23 40
aB

S, e
S
C
F24 20
aB

S, e
S
C
F25 30Caja de fusibles habitáculo
F26 15Caja de velocidades pilotada
F27 25Caja de servicio inteligente (BS
i)
F2

8 30Sistema anticontaminación diésel (
ad

Blue
®)
F29 40
lim

piaparabrisas delantero
F30 80Caja de precalentamiento bujía
F31 100Calefacción adicional (diésel)
F32 80
di

rección asistida eléctrica
9
información práctica

198
C4_cactus_es_Chap09_info-pratiques_ed02-2014
Batería de 12 V
la batería está situada en el compartimento
motor.
Para acceder al borne (+):
F d
e
sbloquee el capó accionando el mando
interior, y luego el exterior.
F
l
e
vante el capó y sujételo mediante la
varilla de soporte.
F

R
etire la tapa de plástico para acceder al
borne (+).
Acceso a la batería
Procedimiento para arrancar el motor a partir de otra batería o para recargar la batería descargada.
la p

resencia de esta etiqueta,
especialmente si el vehículo va
equipado con Stop & Start, indica que
se trata de una batería de plomo de
12
V con tecnología y características
específicas, cuya desconexión
o sustitución deberá realizarse
exclusivamente en la red C
i

t
R
OË
n
o
en un taller cualificado.
de

spués de volver a montar la batería,
el Stop & Start únicamente estará
operativo tras una inmovilización
continua del vehículo, cuya duración
dependerá de las condiciones climáticas
y del estado de carga de la batería
(hasta aproximadamente 8


horas).
Antes de intervenir
inmovilice el vehículo, tense el freno
de estacionamiento, sitúe la palanca
de cambios en punto muerto y corte el
contacto.
Verifique que todos los equipamientos
eléctricos estén apagados.
