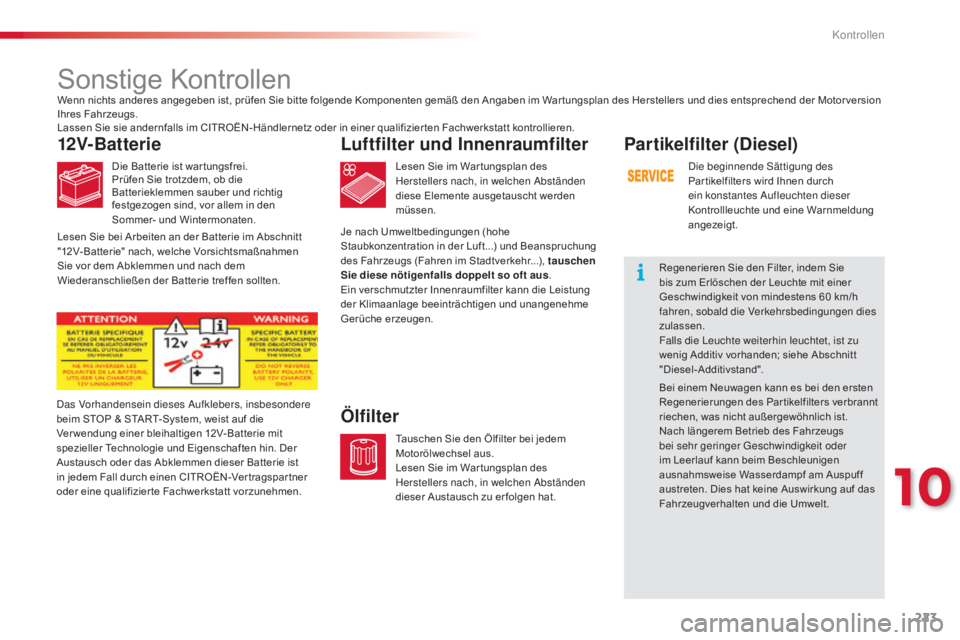

Sonstige Kontrollen
12V-Batterie
Die Batterie ist war tungsfrei.
Prüfen Sie trotzdem, ob die
Batterieklemmen sauber und richtig
festgezogen sind, vor allem in den
Sommer- und Wintermonaten.Lesen Sie im War tungsplan des
Herstellers nach, in welchen
ab ständen
diese Elemente ausgetauscht werden
müssen.
Luftfilter und Innenraumfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im War tungsplan des
Herstellers nach, in welchen
a
b
ständen
dieser Austausch zu er folgen hat.
Ölfilterdas Vorhandensein dieses au fklebers, insbesondere
beim STOP & START-System, weist auf die
Ver wendung einer bleihaltigen 12V- Batterie mit
spezieller Technologie und Eigenschaften hin. Der
Austausch oder das Abklemmen dieser Batterie ist
in jedem Fall durch einen CITROËN-Ver tragspar tner
oder eine qualifizier te Fachwerkstatt vorzunehmen. Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im War tungsplan des Herstellers und dies entsprechend der Motor version
Ihres Fahrzeugs.
Lassen Sie sie andernfalls im CITROËN-Händlernetz oder in einer qualifizier ten Fachwerkstatt kontrollieren.
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und Beanspruchung
des Fahrzeugs (Fahren im Stadtverkehr...), tauschen
Sie diese nötigenfalls doppelt so oft aus.
Ein verschmutzter Innenraumfilter kann die Leistung
der Klimaanlage beeinträchtigen und unangenehme
Gerüche erzeugen.
Partikelfilter (Diesel)
die beginnende sä ttigung des
Par tikelfilters wird Ihnen durch
ein konstantes
a
u
fleuchten dieser
Kontrollleuchte und eine Warnmeldung
angezeigt.
Regenerieren Sie den Filter, indem Sie
bis zum Erlöschen der Leuchte mit einer
Geschwindigkeit von mindestens 60
km/h
fahren, sobald die Verkehrsbedingungen dies
zulassen.
Falls die
l
e
uchte weiterhin leuchtet, ist zu
wenig Additiv vorhanden; siehe Abschnitt
"Diesel-Additivstand".
Bei einem Neuwagen kann es bei den ersten
Regenerierungen des Par tikelfilters verbrannt
riechen, was nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer
g
e
schwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuff
austreten. Dies hat keine Auswirkung auf das
Fahrzeugverhalten und die Umwelt.
Lesen Sie bei Arbeiten an der Batterie im Abschnitt
"12V- Batterie" nach, welche Vorsichtsmaßnahmen
Sie vor dem Abklemmen und nach dem
Wiederanschließen der Batterie treffen sollten.
10
Kontrollen

224
C4-cactus_de_Chap10_verifications_ed02-2014

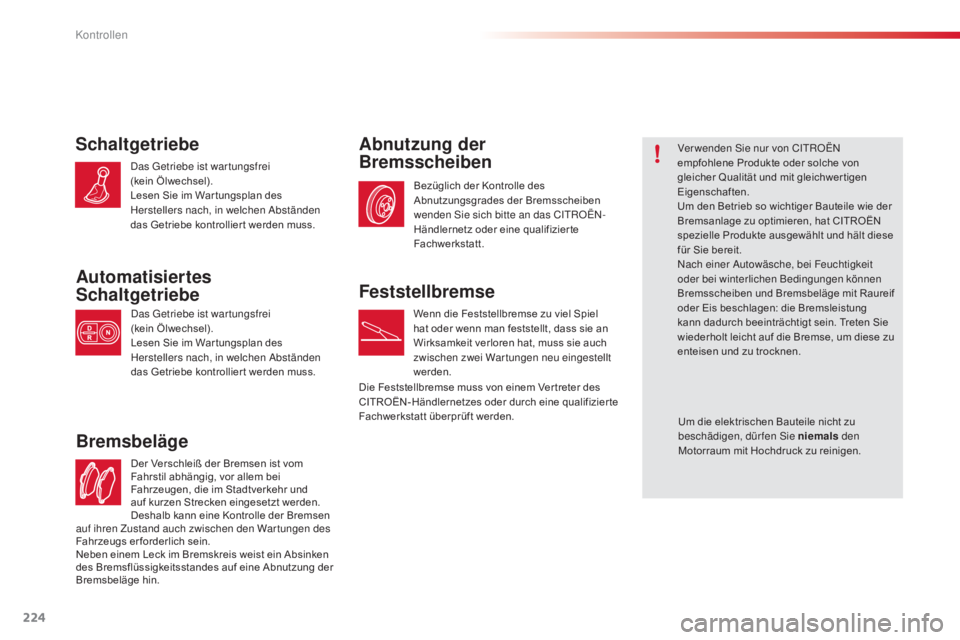

Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr und
auf kurzen Strecken eingesetzt werden.
Deshalb kann eine Kontrolle der Bremsen
Bremsbeläge
Bezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben
wenden s
i
e sich bitte an das C
i
t
R
OË
n-
H

ändlernetz oder eine qualifizier te
Fachwerkstatt.
Abnutzung der
BremsscheibenVer wenden si e nur von Ci tR OËn
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwer tigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat CITROËN
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
na

ch einer a
u
towäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen: die Bremsleistung
kann dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um diese zu
enteisen und zu trocknen.Schaltgetriebe
das getriebe ist war tungsfrei
(kein Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen
a
b
ständen
das Getriebe kontrollier t werden muss.
Automatisiertes
Schaltgetriebe
das getriebe ist war tungsfrei
(kein Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen
a
b
ständen
das Getriebe kontrollier t werden muss.
Feststellbremse
Wenn die Feststellbremse zu viel Spiel
hat oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch
zwischen zwei Wartungen neu eingestellt
werden.
Die Feststellbremse muss von einem Ver treter des
CITROËN-Händlernetzes oder durch eine qualifizier te
Fachwerkstatt überprüft werden. Um die elektrischen Bauteile nicht zu
beschädigen, dür fen
s
i
e niemals den
Motorraum mit Hochdruck zu reinigen.
auf ihren Zustand auch zwischen den War tungen des
Fahrzeugs er forderlich sein.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin.
Kontrollen

225
C4-cactus_de_Chap11_caracteristiques-techniques_ed02-2014

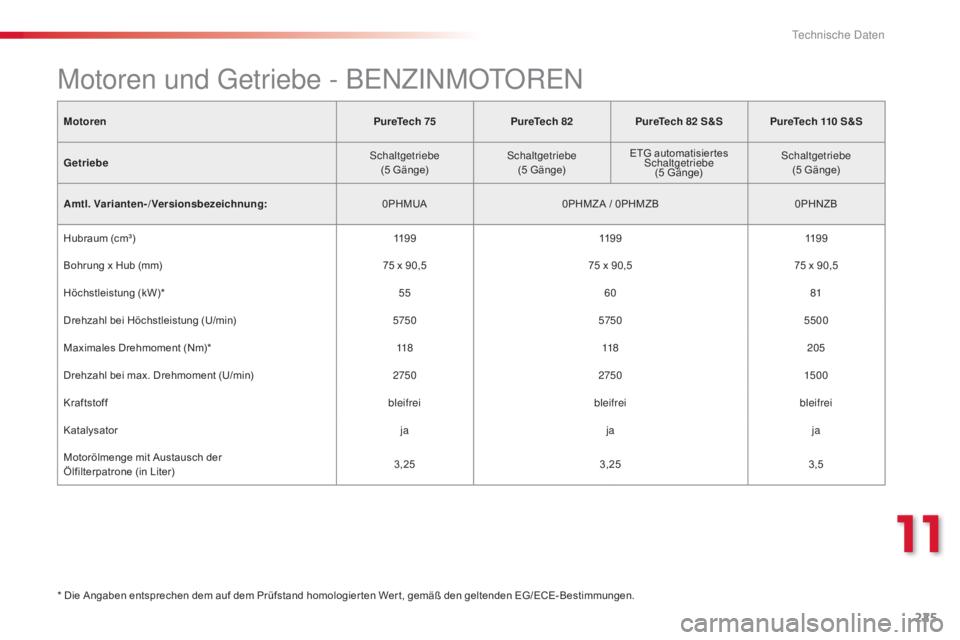

MotorenPureTech 75PureTech 82PureTech 82 S&SPureTech 110 S&S
Getriebe
sc
haltgetriebe
(5
Gänge)
sc
haltgetriebe
(5
Gänge)ETG automatisier tes
sc

haltgetriebe
(5
Gänge)
sc
haltgetriebe
(5
Gänge)
Amtl. Varianten-/Versionsbezeichnung: 0PHMUA0PHMZ A / 0PHMZB 0PHNZB
Hubraum (cm³) 11 9 911 9 911 9 9
Bohrung x Hub (mm) 75
x 90,575
x 90,575
x 90,5
Höchstleistung (kW)* 5560 81
Drehzahl bei Höchstleistung (U/min) 575057505500
Maximales Drehmoment (Nm)* 118118205
Drehzahl bei max. Drehmoment (U/min) 27502750150 0
Kraftstoff bleifreibleifreibleifrei
Katalysator jajaja
Motorölmenge mit Austausch der
Ölfilterpatrone (in Liter) 3,25
3,25 3,5
* Die Angaben entsprechen dem auf dem Prüfstand homologier ten Wer t, gemäß den geltenden EG/ECE- Bestimmungen.
Motoren und ge triebe - Be nZi nM OtO Re n
11
Technische Daten

226
C4-cactus_de_Chap11_caracteristiques-techniques_ed02-2014
MotorenPureTech 75PureTech 82PureTech 82 S&S PureTech 110 S&S
Getriebe
sc
haltgetriebe
(5
Gänge)
sc
haltgetriebe
(5
Gänge)ETG automatisier tes
Schaltgetriebe (5
Gänge)
sc
haltgetriebe
(5
Gänge)
Amtl. Varianten-/Versionsbezeichnung: 0PHMUA0PHMZ A / 0PHMZB 0PHNZB
-

m
inimales Leergewicht 965965 9751020
-

m
inimales Gewicht in fahrbereitem Zustand* 10401040 10501095
-
z

ulässiges Gesamtgewicht 150 0150 0 15101555
-

z
ulässiges Gesamtzuggewicht mit Anhänger
b

is 12 % Steigung 19 0 0
19 0 0 19102155
-

A
nhängelast gebremst bis 12% Steigung
(mit Lastüber tragung innerh. des zul.
Gesamtzuggew. mit Anh.)** 720
720 725825
-
A

nhängelast ungebremst** 520520 525545
-
m

aximal zulässige Stützlast (Anhängerkupplung) 55555555

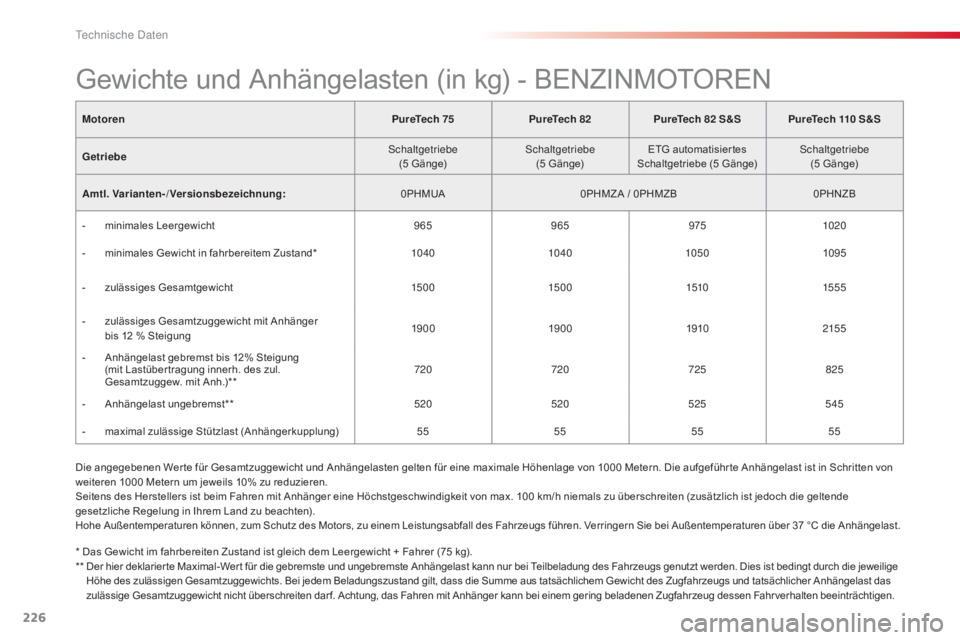

Gewichte und Anhängelasten (in kg) - BENZINMOTOREN
Die angegebenen Wer te für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern. Die aufgeführ te Anhängelast ist in Schritten von
w eiteren 1000 Metern um jeweils 10% zu reduzieren.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100
km/h niemals zu überschreiten (zusätzlich ist jedoch die geltende
gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem Leistungsabfall des Fahrzeugs führen. Verringern Sie bei Außentemperaturen über 37
°C die Anhängelast.
* Das Gewicht im fahrbereiten Zustand ist gleich dem Leergewicht + Fahrer (75
kg).
**

D
er hier deklarier te Maximal-Wer t für die gebremste und ungebremste Anhängelast kann nur bei Teilbeladung des Fahrzeugs genutzt werden. Dies ist bedingt durch die jeweilige
Höhe des zulässigen Gesamtzuggewichts. Bei jedem Beladungszustand gilt, dass die Summe aus tatsächlichem Gewicht des Zugfahrzeugs und tatsächlicher Anhängelast das
zulässige Gesamtzuggewicht nicht überschreiten dar f. Achtung, das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahr verhalten beeinträchtigen.
Technische Daten

227
C4-cactus_de_Chap11_caracteristiques-techniques_ed02-2014

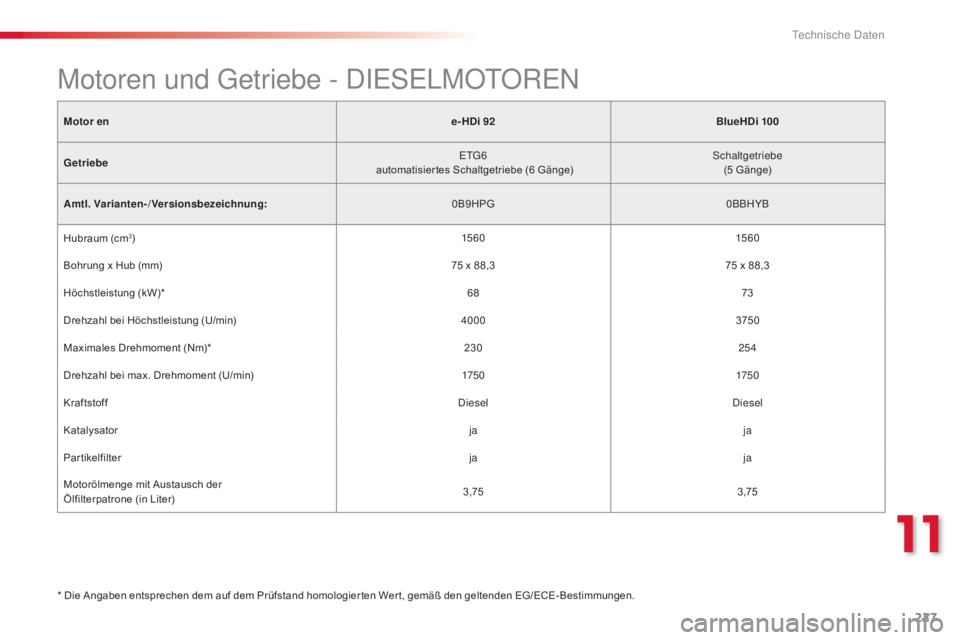

Motor en e- HDi 92BlueHDi 100
Getriebe
e
tg
6
a

utomatisier tes Schaltgetriebe (6 Gänge)
sc
haltgetriebe
(5
Gänge)
Amtl. Varianten-/Versionsbezeichnung: 0B9HPG0BBHYB
Hubraum (cm
3) 15 6 015 6 0
Bohrung x Hub (mm) 75
x 88,375
x 88,3
Höchstleistung (kW)* 6873
Drehzahl bei Höchstleistung (U/min) 40003750
Maximales Drehmoment (Nm)* 230254
Drehzahl bei max. Drehmoment (U/min) 175 0175 0
Kraftstoff
di

esel
di
esel
Katalysator jaja
Partikelfilter jaja
Motorölmenge mit Austausch der
Ölfilterpatrone (in Liter) 3,75
3,75
* Die Angaben entsprechen dem auf dem Prüfstand homologier ten Wer t, gemäß den geltenden EG/ECE- Bestimmungen.
Motoren und ge triebe - dieselM OtO Re n
11
Technische Daten

228
C4-cactus_de_Chap11_caracteristiques-techniques_ed02-2014
Motorene- HDi 92BlueHDi 100
Getriebe
e
tg
6
a

utomatisier tes Schaltgetriebe (6 Gänge)
sc
haltgetriebe
(5
Gänge)
Amtl. Varianten-/Versionsbezeichnung: 0B9HPG0BBHYB
-

m
inimales Leergewicht 10551070
-

m
inimales Gewicht in fahrbereitem Zustand* 113 0114 5
-
z

ulässiges Gesamtgewicht 16051610
-

z
ulässiges Gesamtzuggewicht mit Anhänger
b

is 12 % Steigung 2205
2210
-
A

nhängelast gebremst
b

is 12 % Steigung(mit Lastüber tragung innerh. des
zul. Gesamtzuggew. mit Anh.)** 825
825
-
A

nhängelast ungebremst** 565570
-
m

aximal zulässige Stützlast (Anhängerkupplung) 5555
Gewichte und Anhängelasten (in kg) - DIESELMOTOREN
* Das Gewicht im fahrbereiten Zustand ist gleich dem Leergewicht + Fahrer (75 kg).
D ie angegebenen Wer te für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern. Die aufgeführ te Anhängelast ist in Schritten von weiteren
1000 Metern um jeweils 10% zu reduzieren.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h niemals zu überschreiten (zusätzlich ist jedoch die geltende gesetzliche
Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem Leistungsabfall des Fahrzeugs führen. Verringern Sie bei Außentemperaturen über 37 °C die Anhängelast. **
Der hier deklarier te Maximal-Wer t für die gebremste und ungebremste Anhängelast kann nur bei Teilbeladung des Fahrzeugs genutzt werden. Dies ist bedingt durch die jeweilige
Höhe des zulässigen Gesamtzuggewichts. Bei jedem Beladungszustand gilt, dass die Summe aus tatsächlichem Gewicht des Zugfahrzeugs und tatsächlicher Anhängelast das
zulässige Gesamtzuggewicht nicht überschreiten dar f. Achtung, das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahr verhalten beeinträchtigen.
Technische Daten

229
C4-cactus_de_Chap11_caracteristiques-techniques_ed02-2014

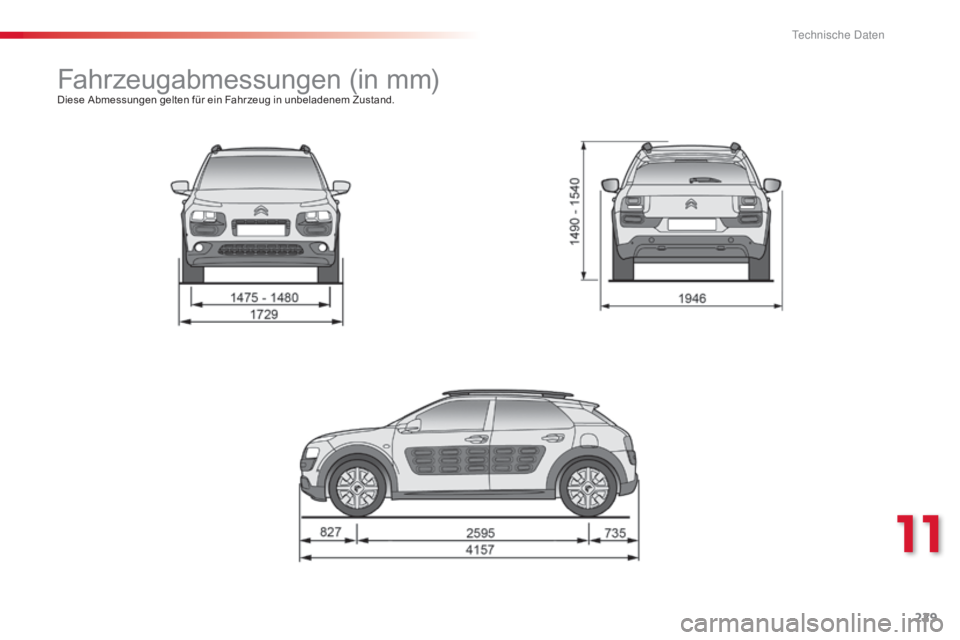

Fahrzeugabmessungen (in mm)Diese Abmessungen gelten für ein Fahrzeug in unbeladenem Zustand.
11
T

230
C4-cactus_de_Chap11_caracteristiques-techniques_ed02-2014

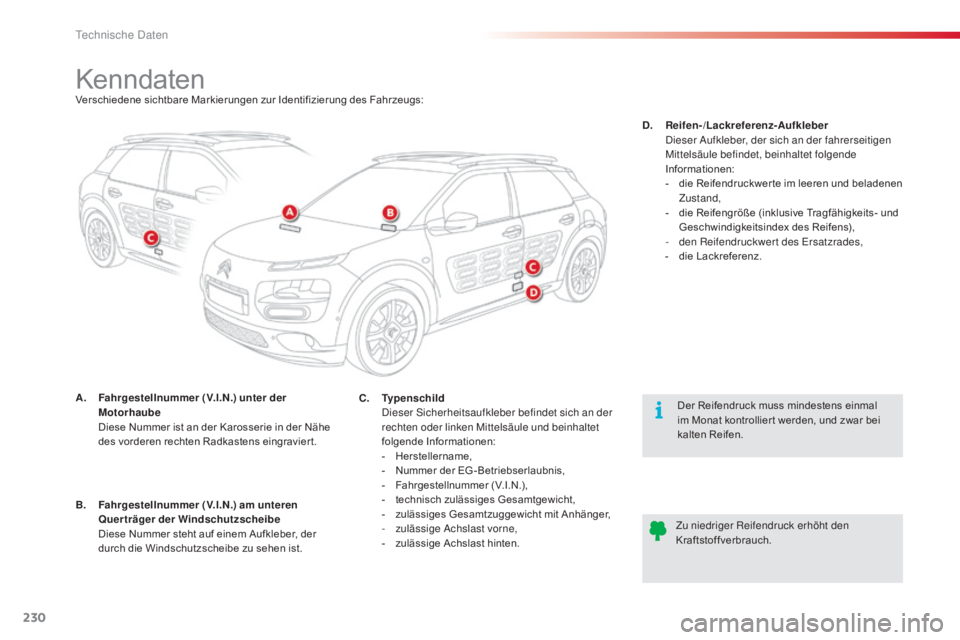

KenndatenVerschiedene sichtbare Markierungen zur Identifizierung des Fahrzeugs:
A.
F
ahrgestellnummer (V.I.N .) unter der
Motorhaube
D

iese Nummer ist an der Karosserie in der Nähe
des vorderen rechten Radkastens eingravier t. Der Reifendruck muss mindestens einmal
im Monat kontrollier t werden, und zwar bei
kalten Reifen.
Zu niedriger Reifendruck erhöht den
Kraftstoffverbrauch.
C.
T

ypenschild

d
i
eser s
ic
herheitsaufkleber befindet sich an der
rechten oder linken Mittelsäule und beinhaltet
folgende Informationen:
-
H

erstellername,
-

N
ummer der EG - Betriebserlaubnis,
-
F

ahrgestellnummer (V.I.N.),
-

t
echnisch zulässiges Gesamtgewicht,
-

z
ulässiges Gesamtzuggewicht mit Anhänger,
-
z

ulässige a chslast vorne,
-
z

ulässige Achslast hinten.D.
R

eifen-/Lackreferenz-Aufkleber


d
i
eser a
u
fkleber, der sich an der fahrerseitigen
Mittelsäule befindet, beinhaltet folgende
Informationen:
-

d
ie Reifendruckwer te im leeren und beladenen
Zustand,
-

d
ie Reifengröße (inklusive Tragfähigkeits- und
Geschwindigkeitsindex des Reifens),
-

d
en Reifendruckwer t des e
r
satzrades,
-

d
ie Lackreferenz.
B.
F

ahrgestellnummer (V.I.N .) am unteren
Querträger der Windschutzscheibe
D

iese Nummer steht auf einem Aufkleber, der
durch die Windschutzscheibe zu sehen ist.
Technische Daten
