Page 169 of 312
167
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014
Ledes nappali lámpák izzóinak
cseréje
az ilyen típusú diódás izzók cseréje érdekében
forduljon a CitR OËN hálózathoz vagy egy
szakszervizhez.
A beépített oldalsó irányjelzők
izzóinak cseréje
a szükséges izzókat a Ci tR OËN
hálózatban vagy egy szakszervizben
szerezheti be. Ha nehézségei támadnak az
izzócserével kapcsolatban, forduljon
a C
i
t
R
OËN hálózathoz vagy egy
szakszervizhez.
Kiszereléskor:
-
v
igyázzon, nehogy megsértse a gépkocsi
fényezését a csavarhúzóval,
-
ü
gyeljen, hogy a vezeték és a csatlakozó
ne csússzon a sárvédő belsejébe.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
F
I
llesszen egy csavarhúzót az irányjelző
széléhez.
F
a
csavarhúzó segítségével emelje ki az
irányjelzőt és vegye ki a helyéről.
F
K
össe ki az izzó csatlakozóját.
F
C
serélje ki az egységet.
11
Gyakorlati tudnivalók
Page 170 of 312
168
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014
Hátsó lámpák
1. Féklámpa/helyzetjelző lámpa (12VP21/5 W)
2.
K
ödlámpa (PR21W) bal oldalon
T
olatólámpa (P21W) jobb oldalon
3.
I
rányjelzők (P 21 W)Féklámpa / helyzetjelzők /
irányjelzők izzócseréje
F fordítsa el negyed fordulattal az izzótartót,
F v egye ki a hibás izzót, és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
F
C
savarozza ki a lámpatest két
rögzítőcsavarját,
F
t
engelyirányban meghúzva óvatosan
emelje ki a lámpatestet,
Gyakorlati tudnivalók
Page 171 of 312

169
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014
Ködlámpa/tolatólámpa
izzócseréje
F Nyissa ki a csomagtartót,
F k ét csavarhúzó segítségével nyomja be a
rögzítőnyelveket,
F
k
össe ki a csatlakozót,
F
f
ordítsa el negyed fordulattal az izzótartót,
F
v
egye ki az izzót, és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Pótféklámpa izzócseréje (4 db
W 5W izzó)
F Nyissa ki a csomagtartót,
F
v egye ki a bélésben található két dugaszt,
F
k
ét csavarhúzó segítségével nyomja be a
lámpatestet, hogy ki tudja venni a helyéről,
F
f
ordítsa el negyed fordulattal a hibás izzó
foglalatát,
F
v
egye ki az izzót, és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Rendszámtábla-világítás
izzócseréje (W5W)
F Vezessen be egy csavarhúzót az átlátszó burán lévő egyik külső lyukba,
F
k
ifelé megnyomva pattintsa le,
F
v
egye le a burát,
F
v
egye ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
11
Gyakorlati tudnivalók
Page 172 of 312
170
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014
Belső világítás
Plafonvilágítás (1 / W5W)
A vezérlő felőli oldalon egy vékony csavarhúzó
segítségével pattintsa le az 1-es plafonlámpa
buráját, hogy hozzáférjen a hibás izzóhoz.
Térképolvasó-lámpák (2 / W5W)
Pattintsa le a plafonlámpa buráját, majd
szükség esetén a megfelelő 2 -es olvasólámpa
borítását, hogy hozzáférjen a hibás izzóhoz.
Lábtérvilágítás (W5W)
egy vékony csavarhúzó segítségével pattintsa
le a burát, hogy hozzáférjen a hibás izzóhoz.
Az első plafonlámpa ledes
hangulatvilágítása
a ledes lámpa cseréjével kapcsolatban
forduljon a Ci tR OËN hálózathoz vagy egy
szakszervizhez.
Gyakorlati tudnivalók
Page 173 of 312
171
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

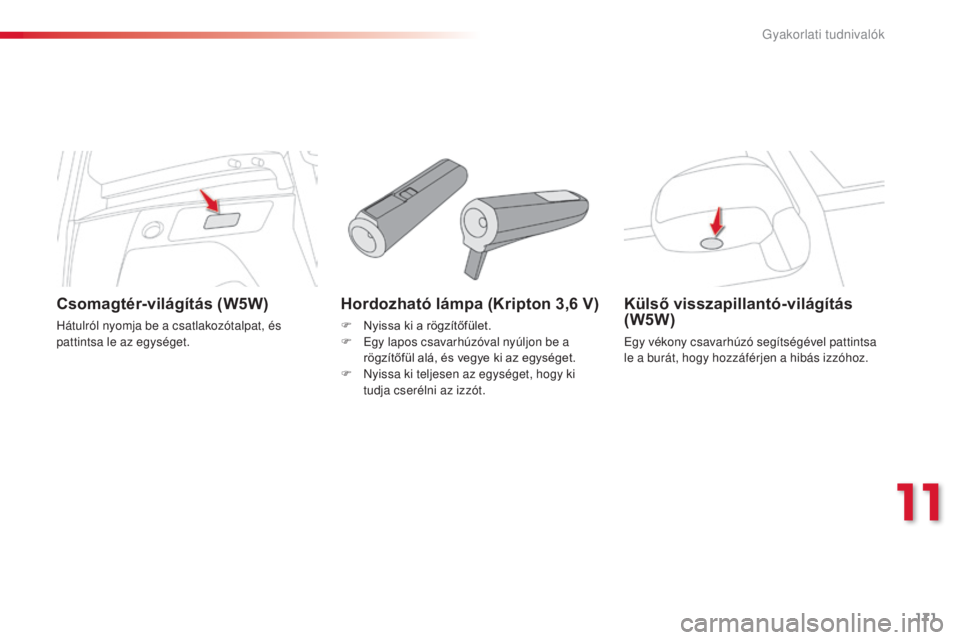

Hordozható lámpa (Kripton 3,6 V)
F Nyissa ki a rögzítőfület.
F eg y lapos csavarhúzóval nyúljon be a
rögzítőfül alá, és vegye ki az egységet.
F
N
yissa ki teljesen az egységet, hogy ki
tudja cserélni az izzót.
Külső visszapillantó-világítás
(W5W)
egy vékony csavarhúzó segítségével pattintsa
le a burát, hogy hozzáférjen a hibás izzóhoz.
Csomagtér-világítás (W5W)
Hátulról nyomja be a csatlakozótalpat, és
pattintsa le az egységet.
11
Gyakorlati tudnivalók
Page 174 of 312

172
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014
BiztosítékcsereA hibás biztosíték cseréje az adott funkció hibájának elhárítása érdekében a következőképpen történik.
a
csipesznek és a tartalékbiztosítékoknak
fenntartott hely a műszer fali biztosítékdoboz
fedelének belső oldalán található.
Hozzáférés az eszközökhöz:
F
a s
zélénél meghúzva pattintsa le a fedelet,
F
v
egye le teljesen a fedelet,
F
v
egye ki a csipeszt.
A biztosíték cseréje
A biztosíték cseréje előtt ki kell deríteni és meg
kell szüntetni a hiba okát.
F a
h
ibás biztosítékot a szálak állapotának
vizsgálatával ismerheti fel.
F
a biztosítékot a speciális csipesz
segítségével távolíthatja el a foglalatból.
F
a meghibásodott biztosítékot minden
esetben azonos áramerősségű
biztosítékkal helyettesítse.
F
a dobozon található számot egyeztesse a
biztosítékon, illetve az itt közölt táblázatban
szereplő áramerősséggel. Jó
RosszA CITROËN semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért és a nem a C
i
t
R
OËN
által ajánlott, nem általa forgalmazott
vagy nem az előírásainak megfelelő
módon beszerelt kiegészítő tartozékok
használata miatt bekövetkező
meghibásodásokért, különösen ha a
csatlakoztatott kiegészítő berendezések
összes áramfelvétele meghaladja a
10
m
a-
t.Elektromos tartozékok
beszerelése
Gépjárművének elektromos áramkörét
a széria- vagy extra felszerelésként
beszerelhető berendezések
működéséhez méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Hozzáférés az eszközökhöz
Gyakorlati tudnivalók
Page 175 of 312

173
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014
Műszerfali biztosítékdoboz
A biztosítékdoboz a műszer fal alsó részén
található (bal oldalon).
Hozzáférés a biztosítékokhoz
F lásd a „Hozzáférés az eszközökhöz” c. részt.
Biztosítékok táblázata
Biztosíték száma ÁramerősségFunkció
FH36 5
A Vontatmánykiszolgáló egység
FH37 15
A
lak
ókocsi tartozékcsatlakozójának tápellátása
FH38 20
A
ut
ólag beszerelt navigációs rendszer
FH39 20
A Ülésfűtés
FH40 30
A Vontatmánykiszolgáló egység
Biztosíték száma ÁramerősségFunkció
F1 15
A Hátsó ablaktörlő
F2 -
sz
abad
F3 5
A Légzsákok és pirotechnikai előfeszítők vezérlőegysége
F4 10
A Kormány elfordulási szögének érzékelője, légkondicionáló, ten
-
gelykapcsoló-érintkező, részecskeszűrő-szivattyú, diagnoszti -
kai csatlakozó, levegőmennyiség-mérő
F5 30
A Ablakemelő-vezérlőpanel, utasoldali ablakemelő vezérlője,
első ablakemelők motorja
F6 30
A Hátsó ablakemelők és vezetőoldali ablakemelő motorja
F7 5
A Plafonvilágítás, első térképolvasó-lámpák, kesztyűtartó-
világítás, hordozható lámpa, hátsó olvasólámpák
11
Gyakorlati tudnivalók
Page 176 of 312
174
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014
Biztosíték számaÁramerősségFunkció
F8 20
A Többfunkciós képernyő, autórádió, rádiónavigációs rendszer
F9 30
A
au
tórádió (utólag beszerelt), 12
voltos csatlakozó
F10 15
A Kormánykeréken elhelyezett kapcsolók
F11 15
A
in
dításgátló, diagnosztikai csatlakozó
F12 15
A Eső- és fényérzékelő, vontatmánykiszolgáló egység
F13 5
A Fő fékkapcsoló, motorkiszolgáló egység
F14 15
A Parkolássegítő berendezés vezérlőegysége, biztonságiöv-
visszajelzések kijelzője, légzsák-vezérlőegység,
műszercsoport, légkondicionáló, USB-box
F15 30
A Reteszelés
F16 -
sz
abad
F17 40
A Hátsó szélvédő és külső visszapillantó tükrök jégmentesítése
SH -P
a
R
C sönt
Gyakorlati tudnivalók
