ZADNÉ SVETLá
tento postup si vyžaduje použitie kľúča
dodaného spolu s nástrojmi na výmenu
kolesa.
Pri spätnej montáži dbajte na
správne založenie jazýčkov a
napájacieho kábla, aby nedošlo k
jeho privretiu.
Po výmene žiarovky zadného smerového
ukazovateľa treba na resetovanie
systému viac ako približne 2
minúty.
-
r oztiahnite 4 jazýčky a potom
vytiahnite držiak žiarovky.
-
v
yberte vypálenú žiarovku tak, že
ju mierne zatlačíte a otočíte proti
smeru hodinových ručičiek.
-

v
ymeňte žiarovku.
Pri vyberaní optického bloku:
-


na vozidle so zadnými vyklápacími
dverami, potiahnite blok smerom do
stredu vozidla,
-


na vozidle s krídlovými dverami,
potiahnite blok smerom k vám.
viac informácií o žiarovkách nájdete v
časti „Druhy žiaroviek“.
1.

Brzdové svetlá/obrysové svetlá




T

yp B, P21/5W - 21/5W
2.

Ukazovatele smeru




T

yp B, PY21W - 21W
(jantárovožltá)
3.

Cúvacie svetlá




T

yp B, P21W - 21W
4.

Hmlové svetlá




T

yp B, P21W - 21W
Vysokotlakové umývanie Pri použití tohto typu umývania
pretrvávajúcich nečistôt sa
vyhnite nadmernému umývaniu
svetlometov, svetiel a ich okrajov, aby
nedošlo k porušeniu laku a tesnosti
spojov.
r

ubrika 9, časť „ v ýmena kolesa“.
- Zistite, ktorá žiarovka je vypálená a
následne otvorte zadné dvere na 180°.
rubrika 3, časť „Otváracie časti“.
-
k ľúčom, ktorý je súčasťou dodávky,
odskrutkujte obe uchytávacie
skrutky.
-

Z exteriéru vytiahnite optický blok.
-


Pridržte svetlo a súčasne odpojte
elektrický konektor

.
RÝCHLA POMOC
8
výmena žiarovky

184
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015

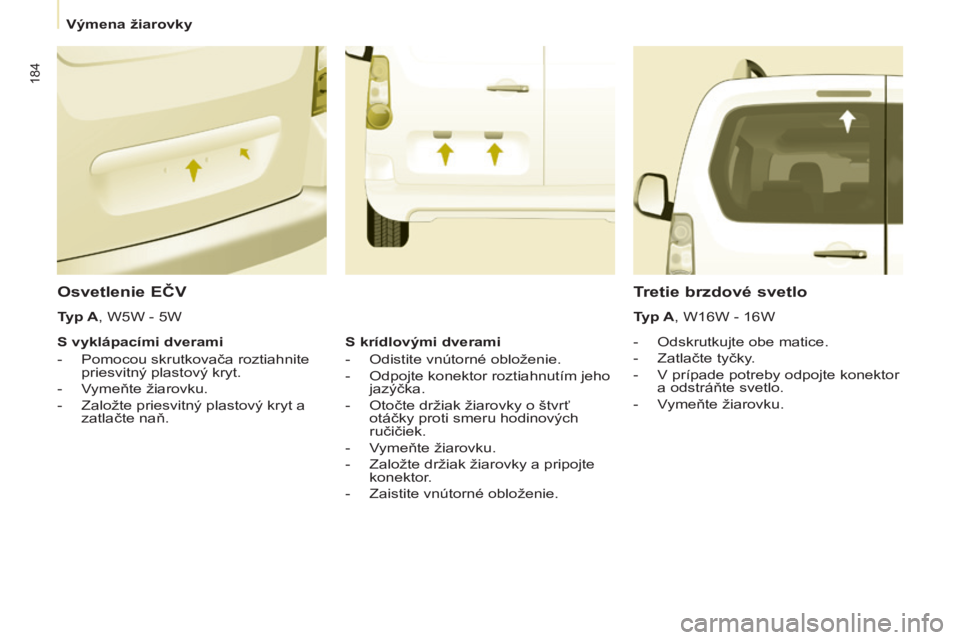

Osvetlenie EČV
- Odskrutkujte obe matice.
-
Zatlačte tyčky
.
-
v prípade potreby odpojte konektor
a odstráňte svetlo.
-
v
ymeňte žiarovku.
Tretie brzdové svetlo
Typ A, W16W - 16W
Typ A, W5W - 5W
S vyklápacími dverami
-

Pomocou skrutkovača roztiahnite
priesvitný plastový kryt.
-

v
ymeňte žiarovku.
-


Založte priesvitný plastový kryt a
zatlačte naň. S krídlovými dverami
-


Odistite vnútorné obloženie.
-


Odpojte konektor roztiahnutím jeho
jazýčka.
-


Otočte držiak žiarovky o štvrť
otáčky proti smeru hodinových
ručičiek.
-

v
ymeňte žiarovku.
-


Založte držiak žiarovky a pripojte
konektor

.
-

Zaistite vnútorné obloženie.
výmena žiarovky

185
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015

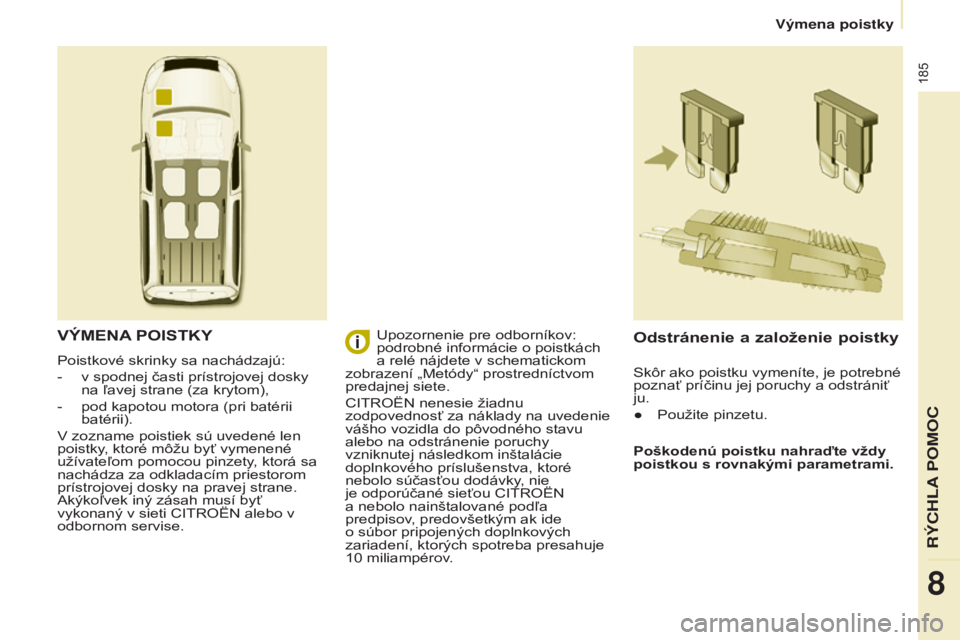

VÝMENA POIST ky
Poistkové skrinky sa nachádzajú:
-

v spodnej časti prístrojovej dosky
na ľ

avej strane (za krytom),
-

pod kapotou motora (pri batérii
batérii).
v

zozname poistiek sú uvedené len
poistky, ktoré môžu byť vymenené
užívateľom pomocou pinzety, ktorá sa
nachádza za odkladacím priestorom
prístrojovej dosky na pravej strane.
a

kýkoľvek iný zásah musí byť
vykonaný v sieti CI
tr OËN alebo v
odbornom servise.
Odstránenie a založenie poistky
Poškodenú poistku nahraďte vždy
poistkou s rovnakými parametrami.
u

pozornenie pre odborníkov:
podrobné informácie o poistkách
a relé nájdete v schematickom
zobrazení „Metódy“ prostredníctvom
predajnej siete.
CI
tr
OËN nenesie žiadnu
zodpovednosť za náklady na uvedenie
vášho vozidla do pôvodného stavu
alebo na odstránenie poruchy
vzniknutej následkom inštalácie
doplnkového príslušenstva, ktoré
nebolo súčasťou dodávky, nie
je odporúčané sieťou CI
tr
OËN
a nebolo nainštalované podľa
predpisov, predovšetkým ak ide
o súbor pripojených doplnkových
zariadení, ktorých spotreba presahuje
10

miliampérov. Skôr ako poistku vymeníte, je potrebné
poznať príčinu jej poruchy a odstrániť
ju.
●

Použite pinzetu.
R\335CHLA
8
V\375mena poistky

186
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015
Poistky prístrojovej dosky
vyklopte kryt a získate prístup k
poistkám. Poistky
F
a
mpéry
Au rčenie
1 15 Zadný stierač skla
2 -
voľ

né
3 5
a

irbag
4 10
k

limatizácia, diagnostická zásuvka, ovládanie
spätného zrkadla, nastavenia sklonu svetlometov
5 30 Ovládanie otvárania okien
6 30 Zámky
7 5Stropné osvetlenie, predné bodové osvetlenie,
strecha
8 20
a

utorádio, displej, detekcia podhustenia pneumatík,
alarm a siréna
9 30 Predná a zadná 12
v zásuvka
10 15 Centrálny stĺpik
11 15Slaboprúdový zámok riadenia
12 15 Snímač dažďa a slnečného žiarenia, airbag
13 5Združený prístroj
14 15Parkovací asistent, ovládanie automatickej
klimatizácie, Sada hands-free
15 30 Zámky
16 -
voľ

né
17 40
r

ozmrazovanie zadného okna/spätných zrkadiel
V

187
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015

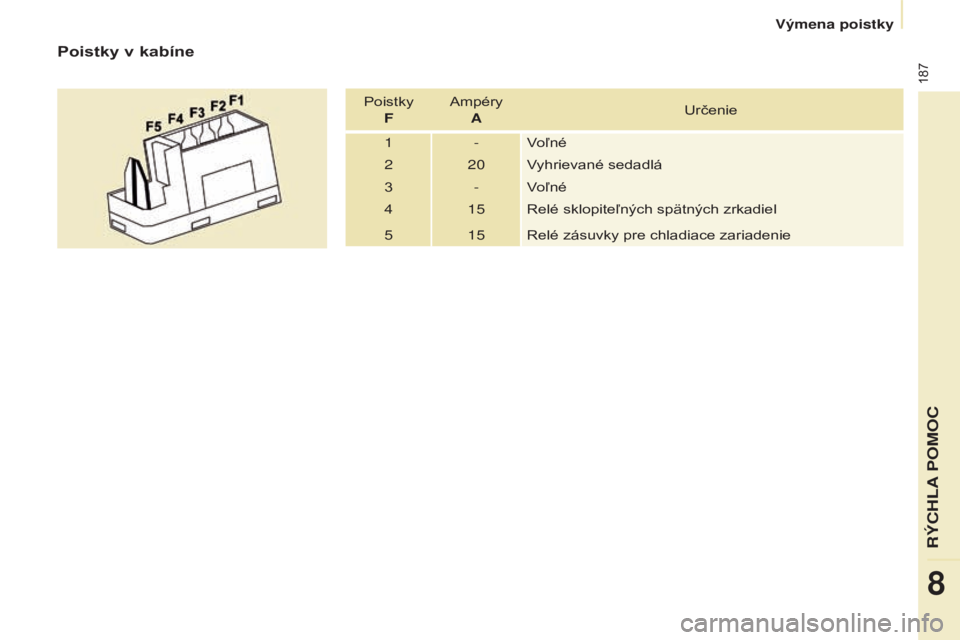

Poistky v kabíne
Poistky Fa mpéry
Au rčenie
1 -
voľné
2 20
vyhrievané sedadlá
3 -
voľné
4 15
r

elé sklopiteľných spätných zrkadiel
5 15
r

elé zásuvky pre chladiace zariadenie
RÝCHLA POMOC
8
V

188
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015
Poistky pod kapotou motora
Po otvorení kapoty odistite a vyklopte
príslušnú skrinku, čím získate prístup k
poistkám.Poistky
F
a
mpéry
Au rčenie
1 20
k
ontrola motora
2 15 Zvuková výstraha
3 10
č

erpadlo predného a zadného ostrekovača skla
4 20
č

erpadlo ostrekovača svetlometov
5 15 Motorové orgány
6 10Snímač uhla volantu,
e SC
7 10Spínač Stop, spojkový spínač
8 25Štartér
9 10Motorček nastavenia sklonu svetlometov, riadiaca
jednotka "parc"
10 30 Motorové orgány
11 40
voľné
12 30 Stierače skla
13 40 Inteligentná riadiaca jednotka
14 30
č

erpadlo
15 10 Pravé diaľkové svetlo
16 10
ľ

avé diaľkové svetlo
17 15Pravé stretávacie svetlo
18 15
ľ

avé stretávacie svetlo
V

189
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015

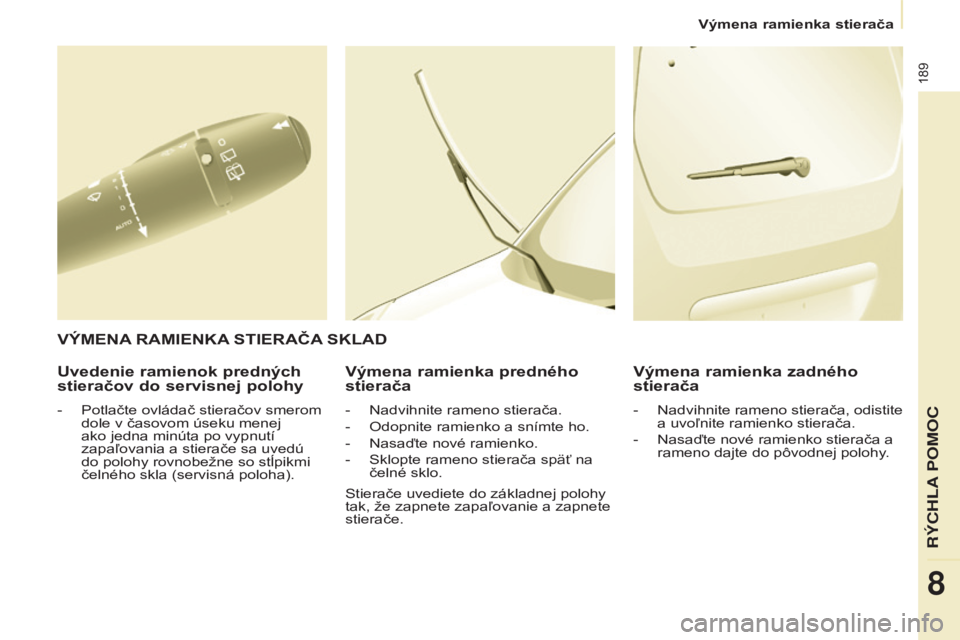

Uvedenie ramienok predných
stieračov do servisnej polohyVýmena ramienka predného
stierača
- Nadvihnite rameno stierača.
-
Odopnite ramienko a snímte ho.
-


Nasaďte nové ramienko.
-


Sklopte rameno stierača späť na
čelné sklo.
Výmena ramienka zadného
stierača
- Nadvihnite rameno stierača, odistite
a uvoľnite ramienko stierača.
-

Nasaďte nové ramienko stierača a
rameno dajte do pôvodnej polohy

.
VÝMENA RAMIEN k A STIERAČA S k LAD
- Potlačte ovládač stieračov smerom
dole v časovom úseku menej
ako jedna minúta po vypnutí
zapaľ
ovania a stierače sa uvedú
do polohy rovnobežne so stĺpikmi
čelného skla (servisná poloha).
Stierače uvediete do základnej polohy
tak, že zapnete zapaľovanie a zapnete
stierače.
R\335CHLA
8
výmena ramienka stierača

190
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015
Bez zdvihnutia vozidla (4 kolesá
na zemi)
vždy používajte vlečnú tyč.

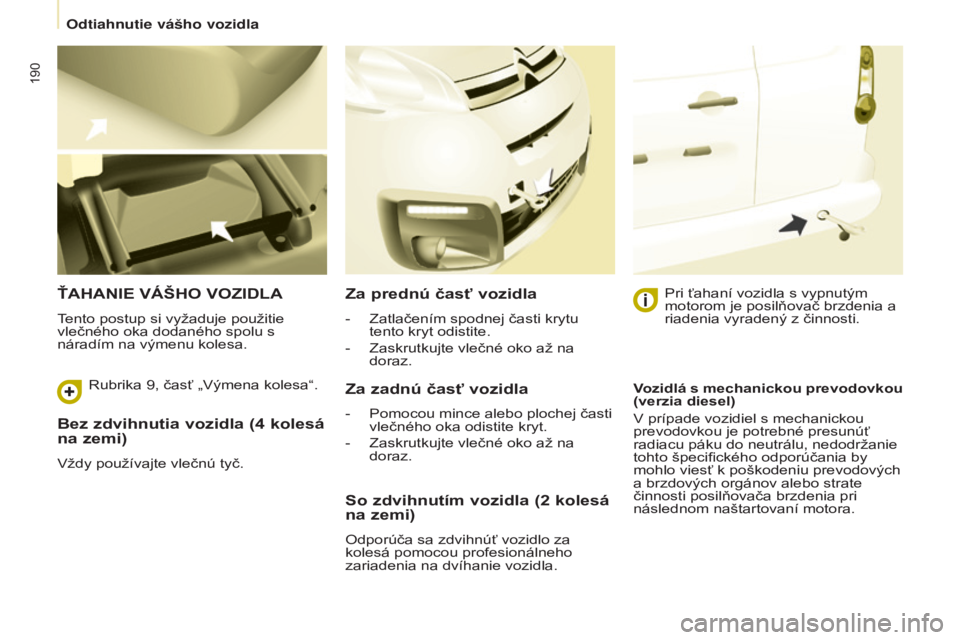

ŤAHANIE VáŠHO VOZIDLA
tento postup si vyžaduje použitie
vlečného oka dodaného spolu s
náradím na výmenu kolesa.
Za prednú časť vozidla
- Zatlačením spodnej časti krytu
tento kryt odistite.
-

Zaskrutkujte vlečné oko až na
doraz.
Za zadnú časť vozidla
- Pomocou mince alebo plochej časti
vlečného oka odistite kryt.
-

Zaskrutkujte vlečné oko až na
doraz. Pri ťahaní vozidla s vypnutým
motorom je posilňovač brzdenia a
riadenia vyradený z činnosti.
So zdvihnutím vozidla (2 kolesá
na zemi)
Odporúča sa zdvihnúť vozidlo za
kolesá pomocou profesionálneho
zariadenia na dvíhanie vozidla. Vozidlá s mechanickou prevodovkou
(verzia diesel)
v

prípade vozidiel s mechanickou
prevodovkou je potrebné presunúť
radiacu páku do neutrálu, nedodržanie
tohto špecifického odporúčania by
mohlo viesť k poškodeniu prevodových
a brzdových orgánov alebo strate
činnosti posilňovača brzdenia pri
následnom naštartovaní motora.
r

ubrika 9, časť „
v
ýmena kolesa“.
Odtiahnutie v\341\232ho vozidla
