2015 CITROEN BERLINGO ELECTRIC Upute Za Rukovanje (in Croatian)

Pokretanje i zaustavljanje

47
SPREMNI ZA POLAZAK

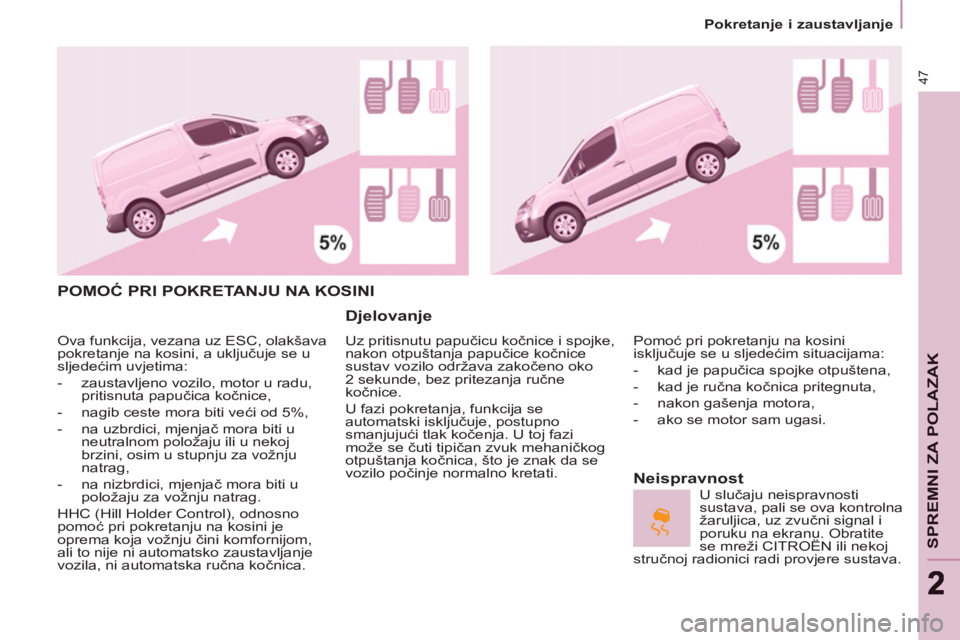

POMOĆ PRI POKRETANJU NA KOSINI

Djelovanje

Uz pritisnutu papučicu kočnice i spojke,
nakon otpuštanja papučice kočnice
sustav vozilo održava zakočeno oko
2 sekunde, bez pritezanja ručne
kočnice.
U fazi pokretanja, funkcija se
automatski isključuje, postupno
smanjujući tlak kočenja. U toj fazi
može se čuti tipičan zvuk mehaničkog
otpuštanja kočnica, što je znak da se
vozilo počinje normalno kretati.


Neispravnost

Pomoć pri pokretanju na kosini
isključuje se u sljedećim situacijama:


- kad je papučica spojke otpuštena,

- kad je ručna kočnica pritegnuta,

- nakon gašenja motora,

- ako se motor sam ugasi.

U slučaju neispravnosti
sustava, pali se ova kontrolna
žaruljica, uz zvučni signal i
poruku na ekranu. Obratite
se mreži CITROËN ili nekoj
stručnoj radionici radi provjere sustava. Ova funkcija, vezana uz ESC, olakšava
pokretanje na kosini, a uključuje se u
sljedećim uvjetima:


- zaustavljeno vozilo, motor u radu,
pritisnuta papučica kočnice,

- nagib ceste mora biti veći od 5%,

- na uzbrdici, mjenjač mora biti u
neutralnom položaju ili u nekoj
brzini, osim u stupnju za vožnju
natrag,

- na nizbrdici, mjenjač mora biti u
položaju za vožnju natrag.
HHC (Hill Holder Control), odnosno
pomoć pri pokretanju na kosini je
oprema koja vožnju čini komfornijom,
ali to nije ni automatsko zaustavljanje
vozila, ni automatska ručna kočnica.

48


Sklopke ispod obruča upravljača

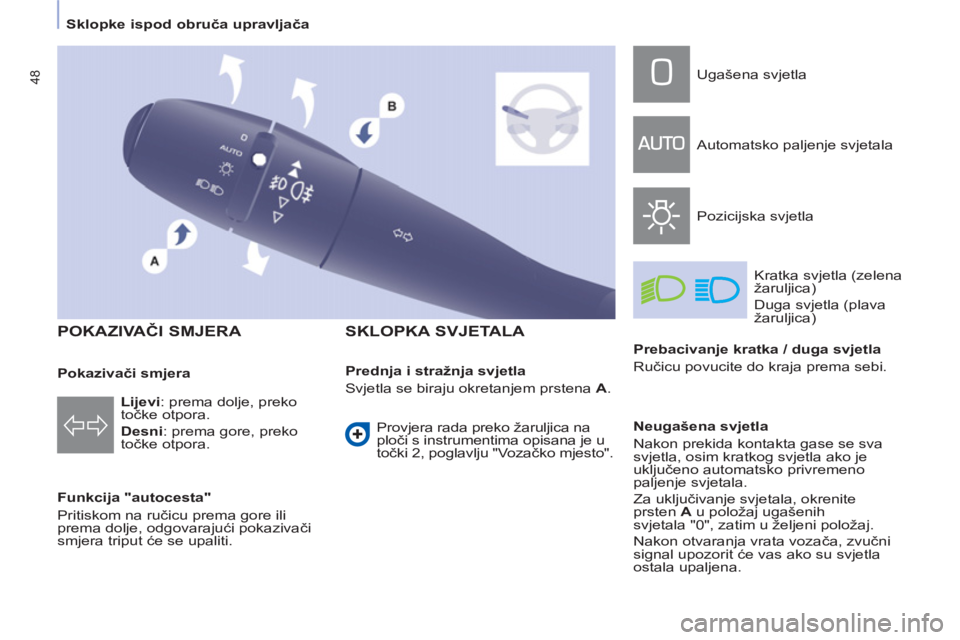

POKAZIVAČI SMJERA


Funkcija "autocesta"
Pritiskom na ručicu prema gore ili
prema dolje, odgovarajući pokazivači
smjera triput će se upaliti.



SKLOPKA SVJETALA


Lijevi
: prema dolje, preko
točke otpora.

Desni
: prema gore, preko
točke otpora.
Prednja i stražnja svjetla
Svjetla se biraju okretanjem prstena A
. Ugašena svjetla
Automatsko paljenje svjetala
Pozicijska svjetla
Kratka svjetla (zelena
žaruljica)
Duga svjetla (plava
žaruljica)

Prebacivanje kratka / duga svjetla
Ručicu povucite do kraja prema sebi.

Neugašena svjetla
Nakon prekida kontakta gase se sva
svjetla, osim kratkog svjetla ako je
uključeno automatsko privremeno
paljenje svjetala.
Za uključivanje svjetala, okrenite
prsten A
u položaj ugašenih
svjetala "0", zatim u željeni položaj.
Nakon otvaranja vrata vozača, zvučni
signal upozorit će vas ako su svjetla
ostala upaljena.
Provjera rada preko žaruljica na
ploči s instrumentima opisana je u
točki 2, poglavlju "Vozačko mjesto".
Pokazivači smjera

49


Sklopke ispod obruča upravljača

ERGONOMIJA I KOMFOR
3

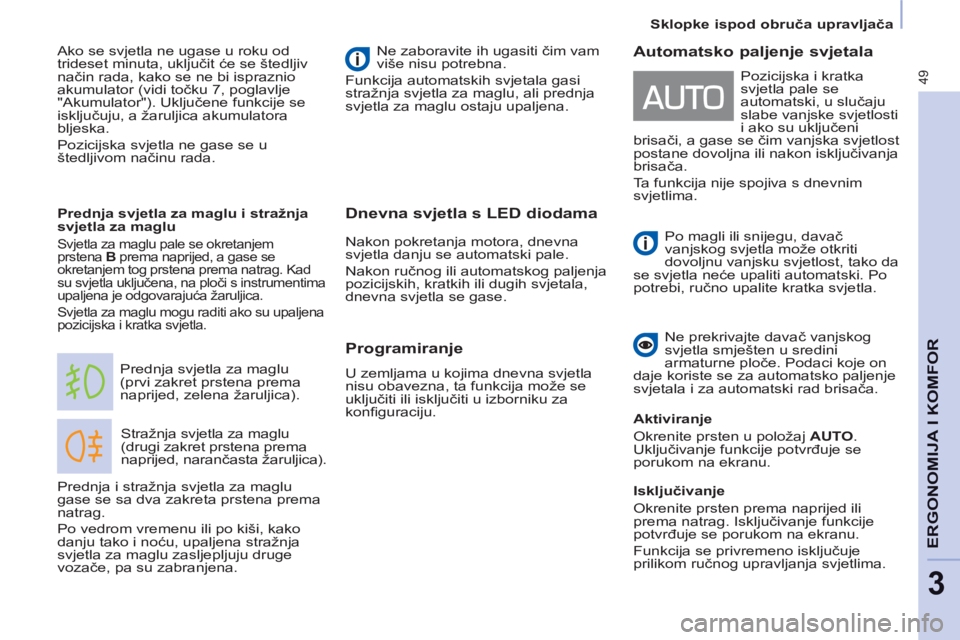

Dnevna svjetla s LED diodama

Stražnja svjetla za maglu
(drugi zakret prstena prema
naprijed, narančasta žaruljica). Prednja svjetla za maglu
(prvi zakret prstena prema
naprijed, zelena žaruljica).
Prednja svjetla za maglu i stražnja
svjetla za maglu
Svjetla za maglu pale se okretanjem
prstena B
prema naprijed, a gase se
okretanjem tog prstena prema natrag. Kad
su svjetla uključena, na ploči s instrumentima
upaljena je odgovarajuća žaruljica.
Svjetla za maglu mogu raditi ako su upaljena
pozicijska i kratka svjetla.
Ne zaboravite ih ugasiti čim vam
više nisu potrebna.
Funkcija automatskih svjetala gasi
stražnja svjetla za maglu, ali prednja
svjetla za maglu ostaju upaljena.



Programiranje

U zemljama u kojima dnevna svjetla
nisu obavezna, ta funkcija može se
uključiti ili isključiti u izborniku za
konfi guraciju.
Prednja i stražnja svjetla za maglu
gase se sa dva zakreta prstena prema
natrag.
Po vedrom vremenu ili po kiši, kako
danju tako i noću, upaljena stražnja
svjetla za maglu zasljepljuju druge
vozače, pa su zabranjena.


Automatsko paljenje svjetala

Po magli ili snijegu, davač
vanjskog svjetla može otkriti
dovoljnu vanjsku svjetlost, tako da
se svjetla neće upaliti automatski. Po
potrebi, ručno upalite kratka svjetla.
Ne prekrivajte davač vanjskog
svjetla smješten u sredini
armaturne ploče. Podaci koje on
daje koriste se za automatsko paljenje
svjetala i za automatski rad brisača.

Aktiviranje
Okrenite prsten u položaj AUTO
.
Uključivanje funkcije potvrđuje se
porukom na ekranu.

Isključivanje
Okrenite prsten prema naprijed ili
prema natrag. Isključivanje funkcije
potvrđuje se porukom na ekranu.
Funkcija se privremeno isključuje
prilikom ručnog upravljanja svjetlima. Pozicijska i kratka
svjetla pale se
automatski, u slučaju
slabe vanjske svjetlosti
i ako su uključeni
brisači, a gase se čim vanjska svjetlost
postane dovoljna ili nakon isključivanja
brisača.
Ta funkcija nije spojiva s dnevnim
svjetlima. Ako se svjetla ne ugase u roku od
trideset minuta, uključit će se štedljiv
način rada, kako se ne bi ispraznio
akumulator (vidi točku 7, poglavlje
"Akumulator"). Uključene funkcije se
isključuju, a žaruljica akumulatora
bljeska.
Pozicijska svjetla ne gase se u
štedljivom načinu rada.
Nakon pokretanja motora, dnevna
svjetla danju se automatski pale.
Nakon ručnog ili automatskog paljenja
pozicijskih, kratkih ili dugih svjetala,
dnevna svjetla se gase.

50


Sklopke ispod obruča upravljača

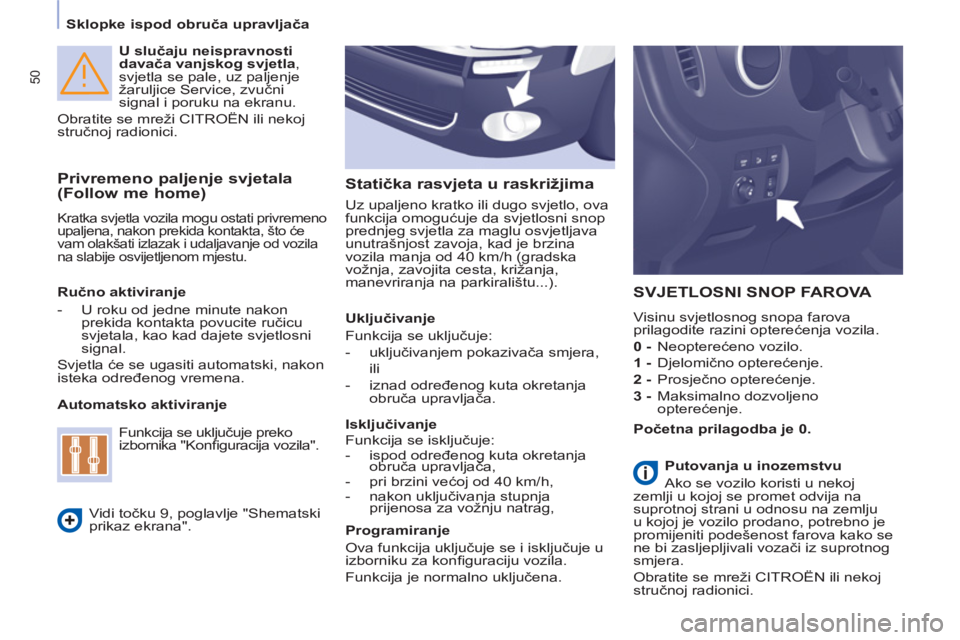

U slučaju neispravnosti
davača vanjskog svjetla
,
svjetla se pale, uz paljenje
žaruljice Service, zvučni
signal i poruku na ekranu.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.



Privremeno paljenje svjetala
(Follow me home)
Kratka svjetla vozila mogu ostati privremeno
upaljena, nakon prekida kontakta, što će
vam olakšati izlazak i udaljavanje od vozila
na slabije osvijetljenom mjestu.
SVJETLOSNI SNOP FAROVA

Visinu svjetlosnog snopa farova
prilagodite razini opterećenja vozila.

0 -
Neopterećeno vozilo.

1 -
Djelomično opterećenje.

2 -
Prosječno opterećenje.

3 -
Maksimalno dozvoljeno
opterećenje.
Ručno aktiviranje


- U roku od jedne minute nakon
prekida kontakta povucite ručicu
svjetala, kao kad dajete svjetlosni
signal.
Svjetla će se ugasiti automatski, nakon
isteka određenog vremena.

Automatsko aktiviranje
Vidi točku 9, poglavlje "Shematski
prikaz ekrana".
Funkcija se uključuje preko
izbornika "Konfi guracija vozila".
Početna prilagodba je 0.

Statička rasvjeta u raskrižjima


Uz upaljeno kratko ili dugo svjetlo, ova
funkcija omogućuje da svjetlosni snop
prednjeg svjetla za maglu osvjetljava
unutrašnjost zavoja, kad je brzina
vozila manja od 40 km/h (gradska
vožnja, zavojita cesta, križanja,
manevriranja na parkiralištu...).

Uključivanje
Funkcija se uključuje:


- uključivanjem pokazivača smjera,
ili

- iznad određenog kuta okretanja
obruča upravljača.


Isključivanje
Funkcija se isključuje:


- ispod određenog kuta okretanja
obruča upravljača,

- pri brzini većoj od 40 km/h,

- nakon uključivanja stupnja
prijenosa za vožnju natrag,


Programiranje
Ova funkcija uključuje se i isključuje u
izborniku za konfi guraciju vozila.
Funkcija je normalno uključena.


Putovanja u inozemstvu
Ako se vozilo koristi u nekoj
zemlji u kojoj se promet odvija na
suprotnoj strani u odnosu na zemlju
u kojoj je vozilo prodano, potrebno je
promijeniti podešenost farova kako se
ne bi zasljepljivali vozači iz suprotnog
smjera.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.

51


Sklopke ispod obruča upravljača

ERGONOMIJA I KOMFOR
3


2
Brzo brisanje (jake oborine).

1
Normalno brisanje (umjerena kiša).

I
Isprekidano brisanje.

0
Isključeni.

È
Pojedinačno brisanje
(pritisnite prema dolje).
U položaju I
(isprekidanog rada),
učestalost brisanja prilagođava se
brzini vozila.

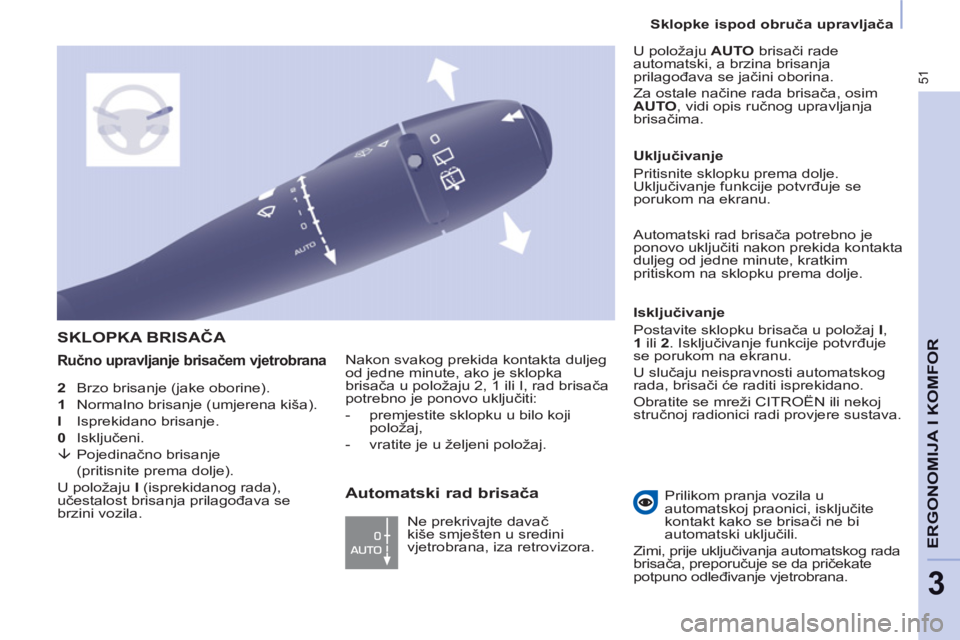

SKLOPKA BRISAČA


Ručno upravljanje brisačem vjetrobrana
Nakon svakog prekida kontakta duljeg
od jedne minute, ako je sklopka
brisača u položaju 2, 1 ili I, rad brisača
potrebno je ponovo uključiti:


- premjestite sklopku u bilo koji
položaj,

- vratite je u željeni položaj.

Ne prekrivajte davač
kiše smješten u sredini
vjetrobrana, iza retrovizora.
Uključivanje
Pritisnite sklopku prema dolje.
Uključivanje funkcije potvrđuje se
porukom na ekranu.

Isključivanje
Postavite sklopku brisača u položaj I
,
1
ili 2
. Isključivanje funkcije potvrđuje
se porukom na ekranu.
U slučaju neispravnosti automatskog
rada, brisači će raditi isprekidano.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici radi provjere sustava. U položaju AUTO
brisači rade
automatski, a brzina brisanja
prilagođava se jačini oborina.
Za ostale načine rada brisača, osim
AUTO
, vidi opis ručnog upravljanja
brisačima .
Automatski rad brisača potrebno je
ponovo uključiti nakon prekida kontakta
duljeg od jedne minute, kratkim
pritiskom na sklopku prema dolje.
Prilikom pranja vozila u
automatskoj praonici, isključite
kontakt kako se brisači ne bi
automatski uključili.
Zimi, prije uključivanja automatskog rada
brisača, preporučuje se da pričekate
potpuno odleđivanje vjetrobrana.



Automatski rad brisača

52


Sklopke ispod obruča upravljača

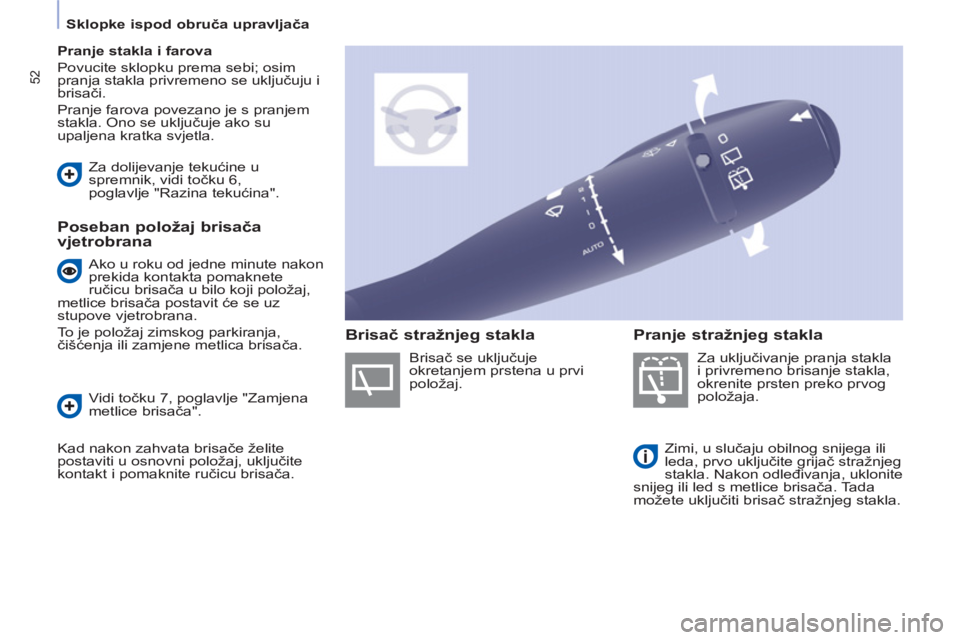

Pranje stakla i farova

Povucite sklopku prema sebi; osim
pranja stakla privremeno se uključuju i
brisači.
Pranje farova povezano je s pranjem
stakla. Ono se uključuje ako su
upaljena kratka svjetla.
Za uključivanje pranja stakla
i privremeno brisanje stakla,
okrenite prsten preko prvog
položaja.
Zimi, u slučaju obilnog snijega ili
leda, prvo uključite grijač stražnjeg
stakla. Nakon odleđivanja, uklonite
snijeg ili led s metlice brisača. Tada
možete uključiti brisač stražnjeg stakla. Za dolijevanje tekućine u
spremnik, vidi točku 6,
poglavlje "Razina tekućina".


Poseban položaj brisača
vjetrobrana

Vidi točku 7, poglavlje "Zamjena
metlice brisača".
Kad nakon zahvata brisače želite
postaviti u osnovni položaj, uključite
kontakt i pomaknite ručicu brisača. Brisač se uključuje
okretanjem prstena u prvi
položaj.


Pranje stražnjeg stakla

Brisač stražnjeg stakla

Ako u roku od jedne minute nakon
prekida kontakta pomaknete
ručicu brisača u bilo koji položaj,
metlice brisača postavit će se uz
stupove vjetrobrana.
To je položaj zimskog parkiranja,
čišćenja ili zamjene metlica brisača.

53


Sklopke ispod obruča upravljača

ERGONOMIJA I KOMFOR
3

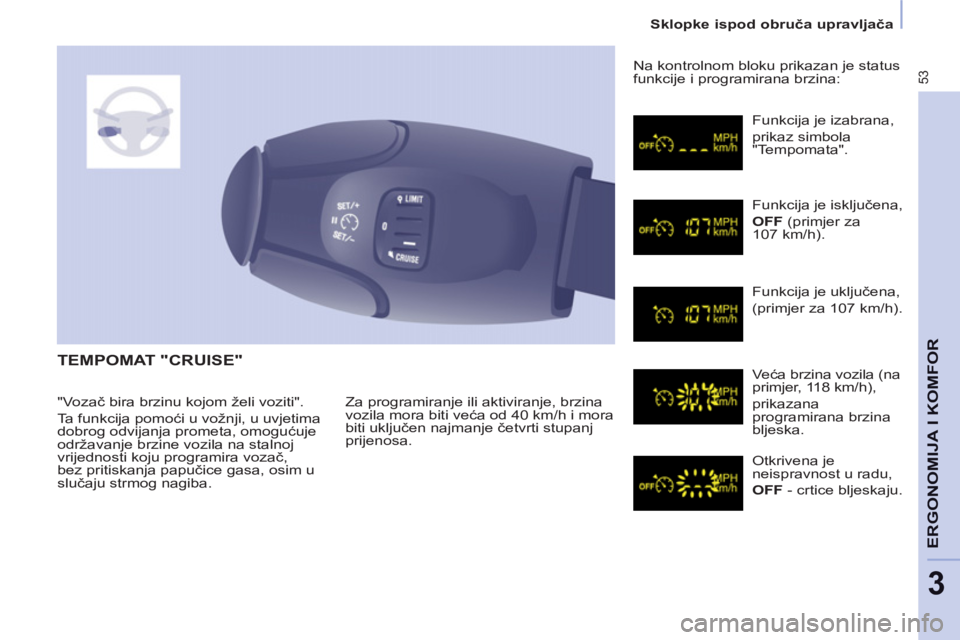

TEMPOMAT "CRUISE"

Za programiranje ili aktiviranje, brzina
vozila mora biti veća od 40 km/h i mora
biti uključen najmanje četvrti stupanj
prijenosa. Na kontrolnom bloku prikazan je status
funkcije i programirana brzina:
Funkcija je izabrana,
prikaz simbola
"Tempomata".
Funkcija je isključena,

OFF
(primjer za
107 km/h).
Funkcija je uključena,
(primjer za 107 km/h).
Veća brzina vozila (na
primjer, 118 km/h),
prikazana
programirana brzina
bljeska.
Otkrivena je
neispravnost u radu,

OFF
- crtice bljeskaju. "Vozač bira brzinu kojom želi voziti".
Ta funkcija pomoći u vožnji, u uvjetima
dobrog odvijanja prometa, omogućuje
održavanje brzine vozila na stalnoj
vrijednosti koju programira vozač,
bez pritiskanja papučice gasa, osim u
slučaju strmog nagiba.

54


Sklopke ispod obruča upravljača

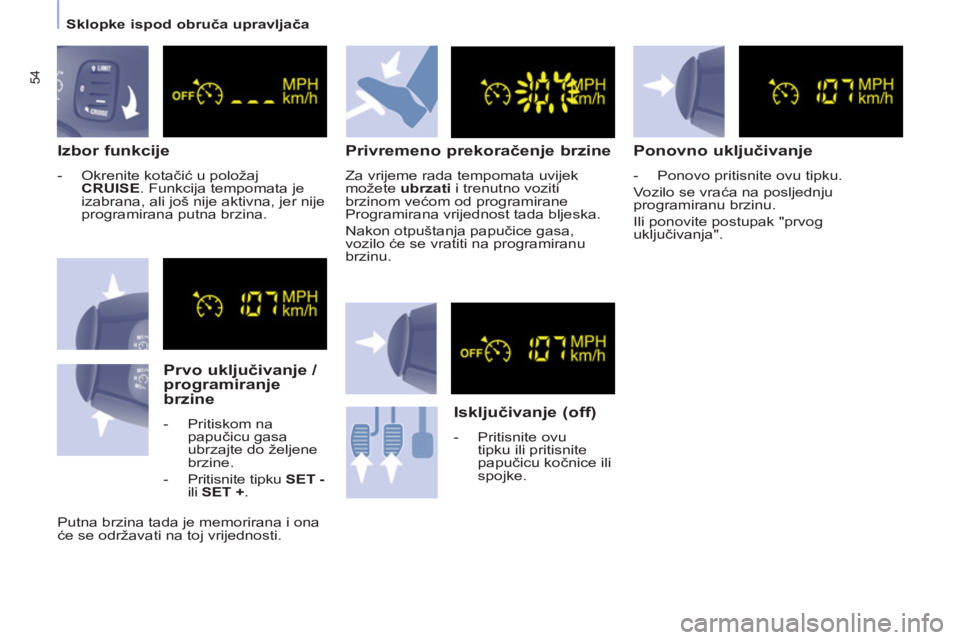

Izbor funkcije



- Okrenite kotačić u položaj
CRUISE
. Funkcija tempomata je
izabrana, ali još nije aktivna, jer nije
programirana putna brzina.



Prvo uključivanje /
programiranje
brzine


- Pritiskom na
papučicu gasa
ubrzajte do željene
brzine.

- Pritisnite tipku SET -

ili SET
+
.


Privremeno prekoračenje brzine

Za vrijeme rada tempomata uvijek
možete ubrzati
i trenutno voziti
brzinom većom od programirane
Programirana vrijednost tada bljeska.
Nakon otpuštanja papučice gasa,
vozilo će se vratiti na programiranu
brzinu.


Isključivanje (off)



- Pritisnite ovu
tipku ili pritisnite
papučicu kočnice ili
spojke.



Ponovno uključivanje



- Ponovo pritisnite ovu tipku.
Vozilo se vraća na posljednju
programiranu brzinu.
Ili ponovite postupak "prvog
uključivanja".
Putna brzina tada je memorirana i ona
će se održavati na toj vrijednosti.
