Zamjena žarulje

127
7

SVJETLA REGISTARSKE PLOČICE




- Odvrtite dvije matice.

- Gurnite šipke.

- Ako treba, odvojite strujni priključak
da svjetlo možete izvući.

- Zamijenite žarulju.


S poklopcem prtljažnika


- Odvijačem odmaknite prozirnu
plastiku.

- Zamijenite žarulju.

- Postavite prozirnu plastiku i
pritisnite je.


TREĆE STOP SVJETLO


Tip A
, W16W - 16W

S krilnim vratima


- Otkvačite unutrašnju oblogu.

- Razmaknite jezičac konektora i
odspojite ga.

- Okrenite držač žarulje za četvrtinu
kruga u smjeru suprotnom od
kazaljki na satu.

- Zamijenite žarulju.

- Postavite držač žarulje i spojite
konektor.

- Postavite oblogu.



Tip A
, W5W - 5W

Zamjena osigurača

128

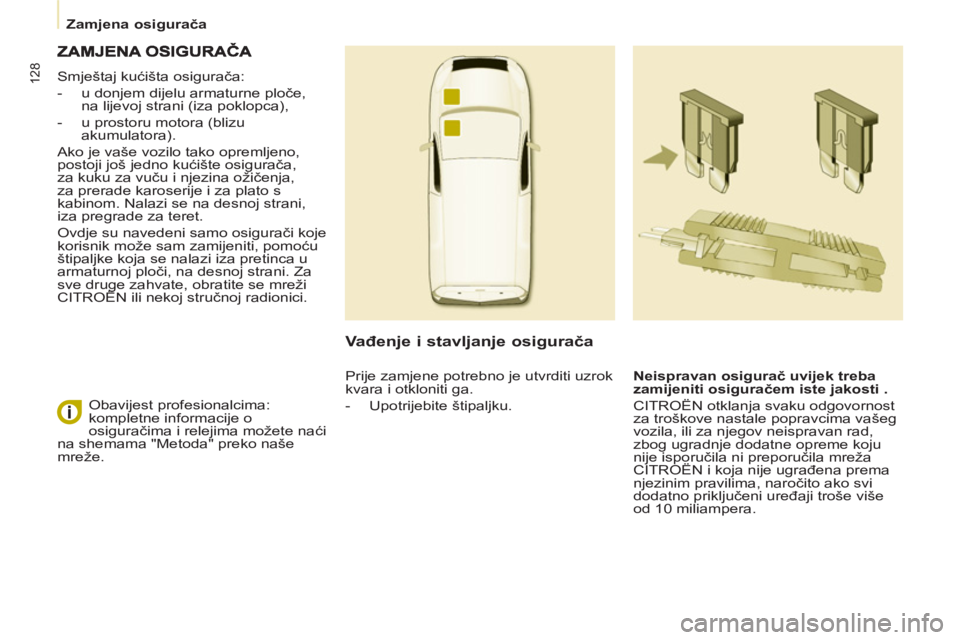

Smještaj kućišta osigurača:


- u donjem dijelu armaturne ploče,
na lijevoj strani (iza poklopca),

- u prostoru motora (blizu
akumulatora).
Ako je vaše vozilo tako opremljeno,
postoji još jedno kućište osigurača,
za kuku za vuču i njezina ožičenja,
za prerade karoserije i za plato s
kabinom. Nalazi se na desnoj strani,
iza pregrade za teret.
Ovdje su navedeni samo osigurači koje
korisnik može sam zamijeniti, pomoću
štipaljke koja se nalazi iza pretinca u
armaturnoj ploči, na desnoj strani. Za
sve druge zahvate, obratite se mreži
CITROËN ili nekoj stručnoj radionici.


Vađenje i stavljanje osigurača


Neispravan osigurač uvijek treba
zamijeniti osiguračem iste jakosti
.

CITROËN otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila, ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučila ni preporučila mreža
CITROËN i koja nije ugrađena prema
njezinim pravilima, naročito ako svi
dodatno priključeni uređaji troše više
od 10 miliampera. Obavijest profesionalcima:
kompletne informacije o
osiguračima i relejima možete naći
na shemama "Metoda" preko naše
mreže. Prije zamjene potrebno je utvrditi uzrok
kvara i otkloniti ga.


- Upotrijebite štipaljku.

Zamjena osigurača

129
7

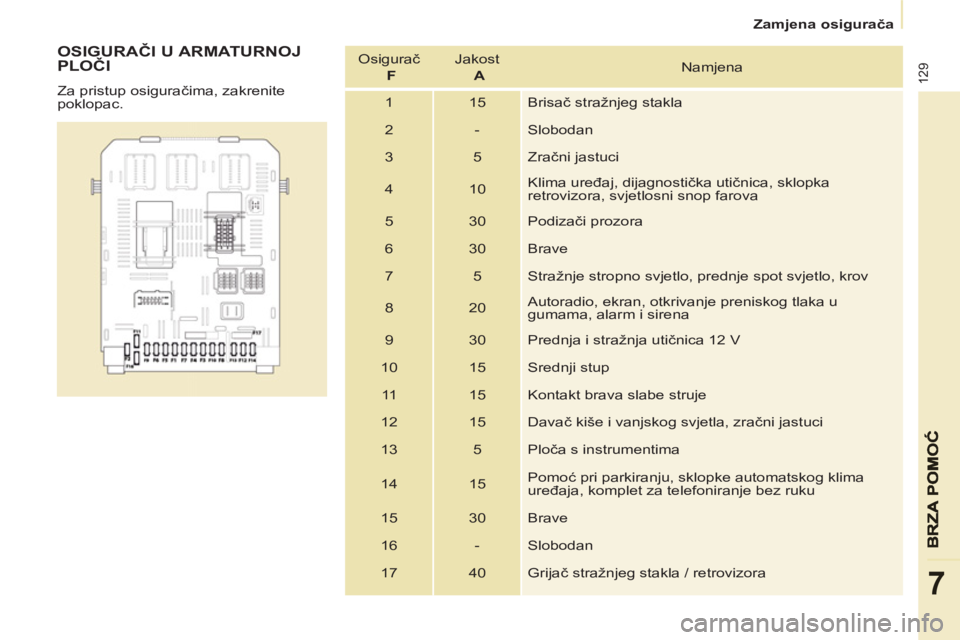

OSIGURAČI U ARMATURNOJ
PLOČI

Za pristup osiguračima, zakrenite
poklopac. Osigurač
F
Jakost
A
Namjena
1 15 Brisač stražnjeg stakla
2 - Slobodan
3 5 Zračni jastuci
4 10 Klima uređaj, dijagnostička utičnica, sklopka
retrovizora, svjetlosni snop farova
5 30 Podizači prozora
6 30 Brave
7 5 Stražnje stropno svjetlo, prednje spot svjetlo, krov
8 20 Autoradio, ekran, otkrivanje preniskog tlaka u
gumama, alarm i sirena
9 30 Prednja i stražnja utičnica 12 V
10 15 Srednji stup
11 15 Kontakt brava slabe struje
12 15 Davač kiše i vanjskog svjetla, zračni jastuci
13 5 Ploča s instrumentima
14 15 Pomo
ć pri parkiranju, sklopke automatskog klima
uređaja, komplet za telefoniranje bez ruku
15 30 Brave
16 - Slobodan
17 40 Grijač stražnjeg stakla / retrovizora

Zamjena osigurača

130

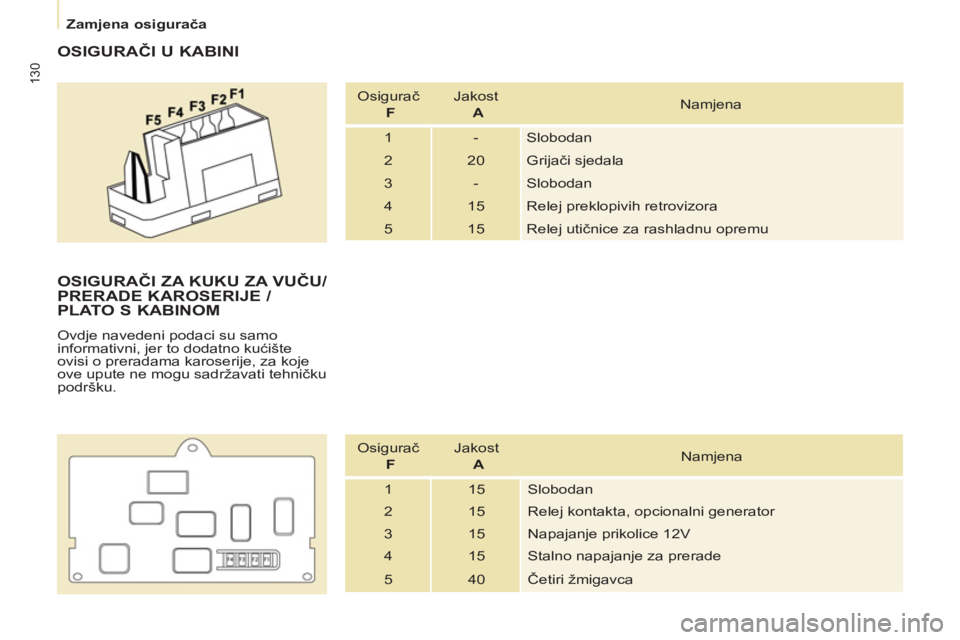

OSIGURAČI U KABINI

Osigurač
F
Jakost
A
Namjena
1 - Slobodan
2 20 Grijači sjedala
3 - Slobodan
4 15 Relej preklopivih retrovizora
5 15 Relej utičnice za rashladnu opremu


OSIGURAČI ZA KUKU ZA VUČU/
PRERADE KAROSERIJE /
PLATO S KABINOM
Ovdje navedeni podaci su samo
informativni, jer to dodatno kućište
ovisi o preradama karoserije, za koje
ove upute ne mogu sadržavati tehničku
podršku.
Osigurač
F
Jakost
A
Namjena
1 15 Slobodan
2 15 Relej kontakta, opcionalni generator
3 15 Napajanje prikolice 12V
4 15 Stalno napajanje za prerade
5 40 Četiri žmigavca

Zamjena osigurača

131
7


OSIGURAČI U PROSTORU
MOTORA
Za pristup osiguračima, otvorite
poklopac motora, otkvačite i zakrenite
kućište. Osigurač
F
Jakost
A
Namjena
1 20 Kontrola motora
2 15 Zvučna signalizacija
3 10 Pumpa za pranje prednjeg i stražnjeg stakla
4 20 Pumpa za pranje farova ili LED diode
5 15 Sklopovi motora
6 10 Davač kuta obruča upravljača, ESC
7 10 Stop prekidač, prekidač spojke
8 25 Elektropokretač
9 10 Motor za podešavanje svjetlosnog snopa farova,
kućište upravljanja konfi guracijom park
10 30 Sklopovi motora
11 40 Slobodan
12 30 Brisači
13 40 Ku
ćište inteligentnog opsluživanja BSI
14 30 Pumpa
15 10 Desno dugo svjetlo
16 10 Lijevo dugo svjetlo
17 15 Desno kratko svjetlo
18 15 Lijevo kratko svjetlo

Zamjena metlice brisača

132

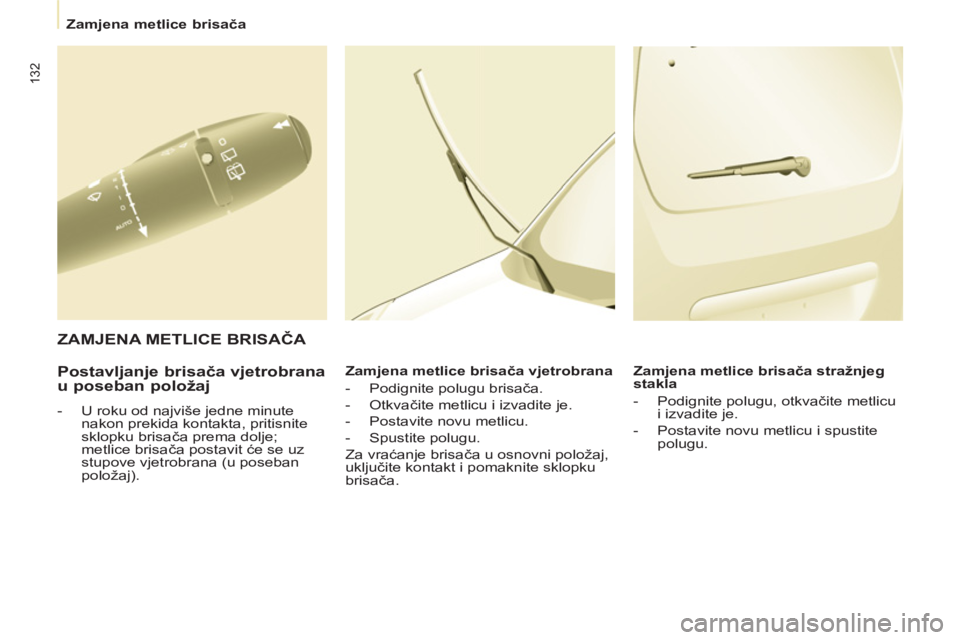

Postavljanje brisača vjetrobrana
u poseban položaj


- U roku od najviše jedne minute
nakon prekida kontakta, pritisnite
sklopku brisača prema dolje;
metlice brisača postavit će se uz
stupove vjetrobrana (u poseban
položaj).
Zamjena metlice brisača vjetrobrana


- Podignite polugu brisača.

- Otkvačite metlicu i izvadite je.

- Postavite novu metlicu.

- Spustite polugu.
Za vraćanje brisača u osnovni položaj,
uključite kontakt i pomaknite sklopku
brisača.
Zamjena metlice brisača stražnjeg
stakla


- Podignite polugu, otkvačite metlicu
i izvadite je.

- Postavite novu metlicu i spustite
polugu.



ZAMJENA METLICE BRISAČA

Vuča vašeg vozila

133
BRZA POMO
Ć
7


Bez podizanja
(sva četiri kotača na tlu)

Uvijek treba koristiti vučnu motku.

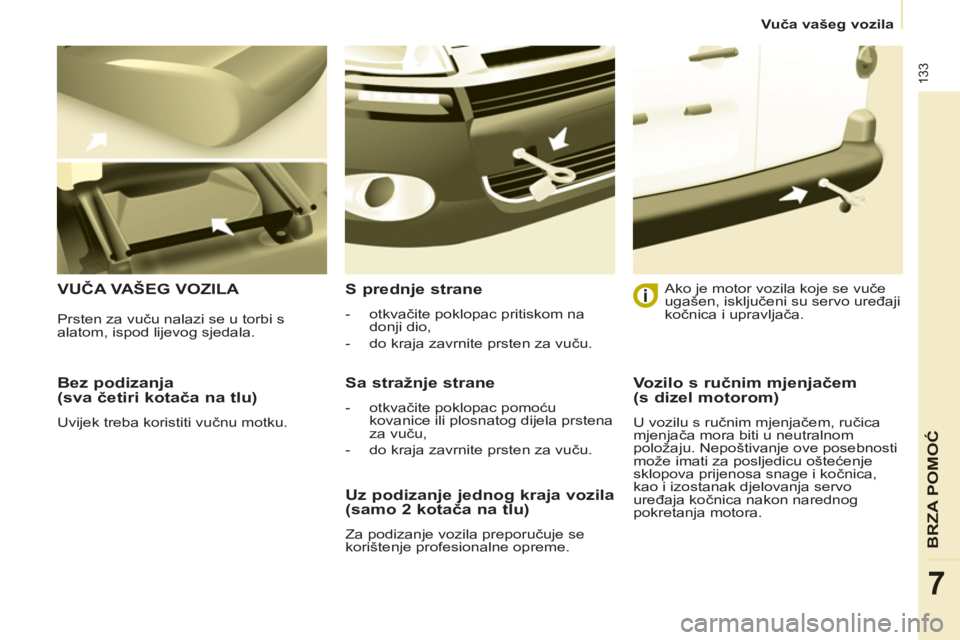

VUČA VAŠEG VOZILA
S prednje strane



- otkvačite poklopac pritiskom na
donji dio,

- do kraja zavrnite prsten za vuču.



Sa stražnje strane



- otkvačite poklopac pomoću
kovanice ili plosnatog dijela prstena
za vuču,

- do kraja zavrnite prsten za vuču.

Ako je motor vozila koje se vuče
ugašen, isključeni su servo uređaji
kočnica i upravljača.


Uz podizanje jednog kraja vozila
(samo 2 kotača na tlu)

Za podizanje vozila preporučuje se
korištenje profesionalne opreme. Prsten za vuču nalazi se u torbi s
alatom, ispod lijevog sjedala.

Vozilo s ručnim mjenjačem
(s dizel motorom)
U vozilu s ručnim mjenjačem, ručica
mjenjača mora biti u neutralnom
položaju. Nepoštivanje ove posebnosti
može imati za posljedicu oštećenje
sklopova prijenosa snage i kočnica,
kao i izostanak djelovanja servo
uređaja kočnica nakon narednog
pokretanja motora.

134
