2015 CITROEN BERLINGO ELECTRIC Upute Za Rukovanje (in Croatian)

135

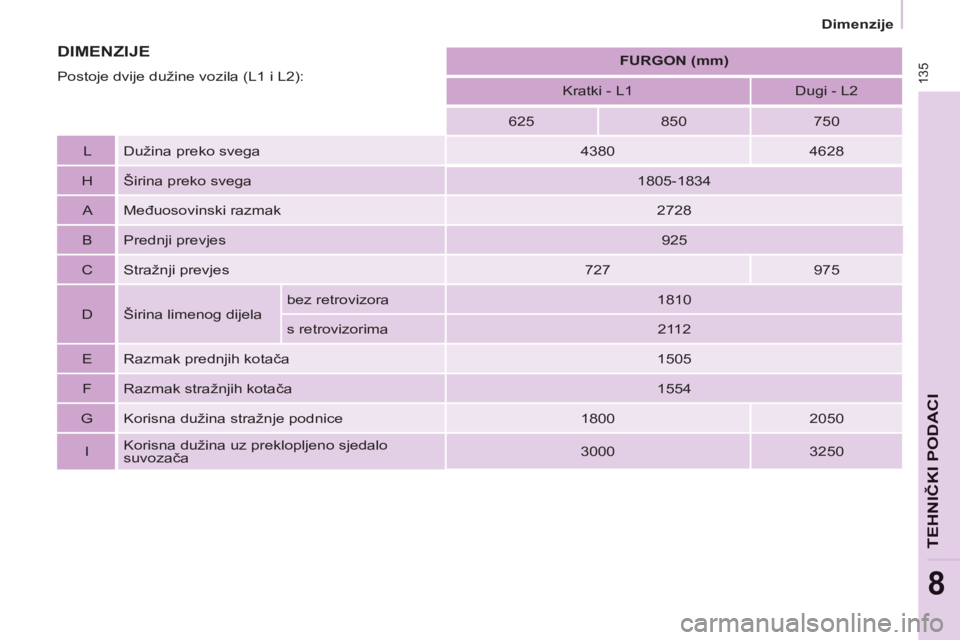

Dimenzije
TEHNIČKI PODACI
8





FURGON (mm)



Kratki - L1
Dugi - L2

625
850
750

L Dužina preko svega
4380
4628

H Širina preko svega
1805-1834

A Međuosovinski razmak
2728

B Prednji prevjes
925

C Stražnji prevjes
727
975

D Širina limenog dijela bez retrovizora
1810
s retrovizorima
2112

E Razmak prednjih kotača
1505

F Razmak stražnjih kotača
1554

G Korisna dužina stražnje podnice
1800
2050

I Korisna dužina uz preklopljeno sjedalo
suvozača
3000
3250 DIMENZIJE DIMENZIJE

Postoje dvije dužine vozila (L1 i L2):

Dimenzije

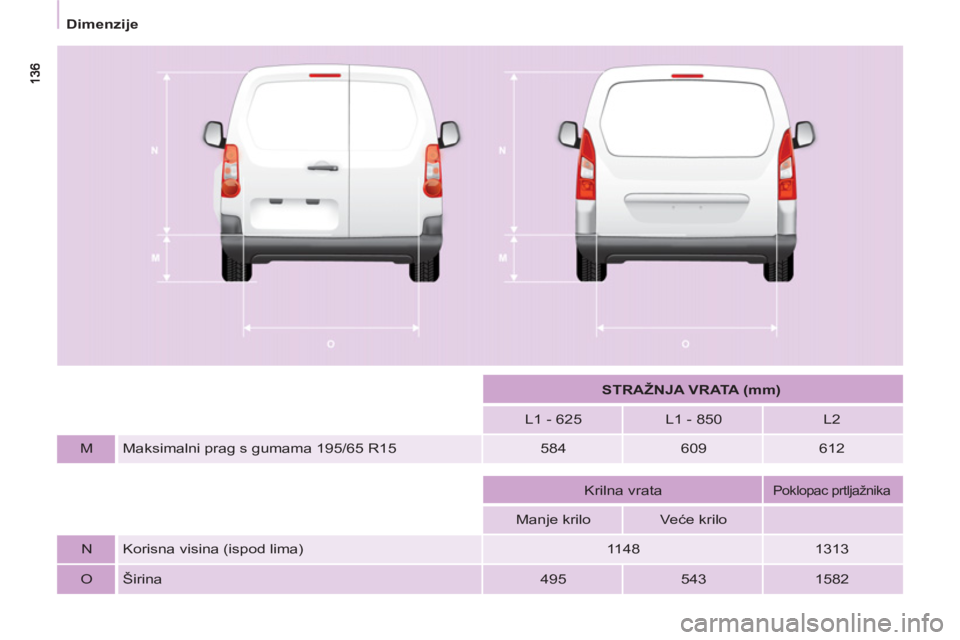

STRAŽNJA VRATA (mm)



L1 - 625
L1 - 850
L2

M Maksimalni prag s gumama 195/65 R15
584
609
612









Krilna vrata Poklopac prtljažnika


Manje krilo
Veće krilo





N Korisna visina (ispod lima)
1148
1313

O Širina
495
543
1582

137
Dimenzije
TEHNIČKI PODACI
8

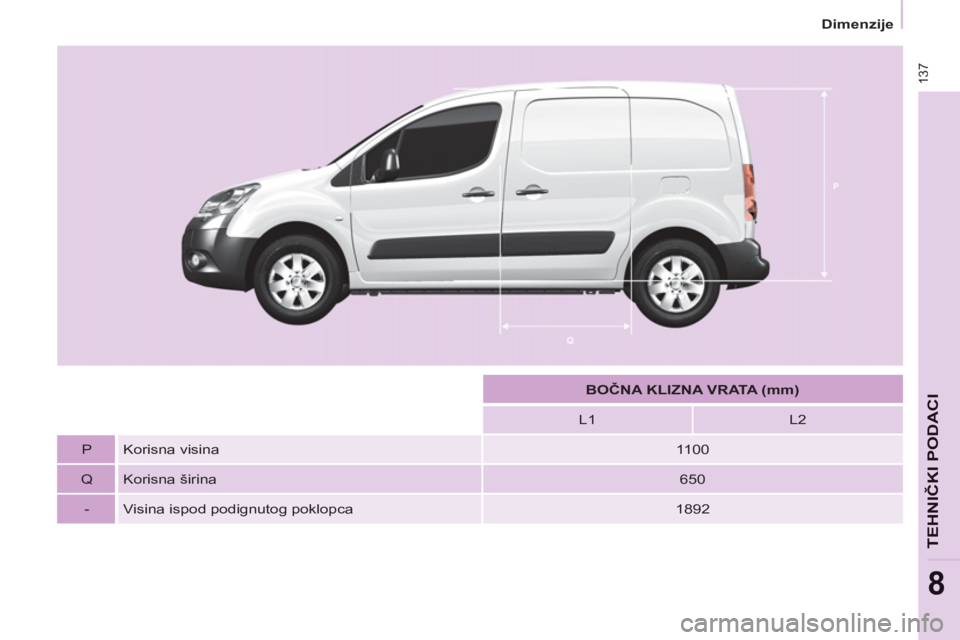

BOČNA KLIZNA VRATA (mm)



L1
L2

P
Korisna visina
1100

Q
Korisna širina
650

-
Visina ispod podignutog poklopca
1892

138


Dimenzije

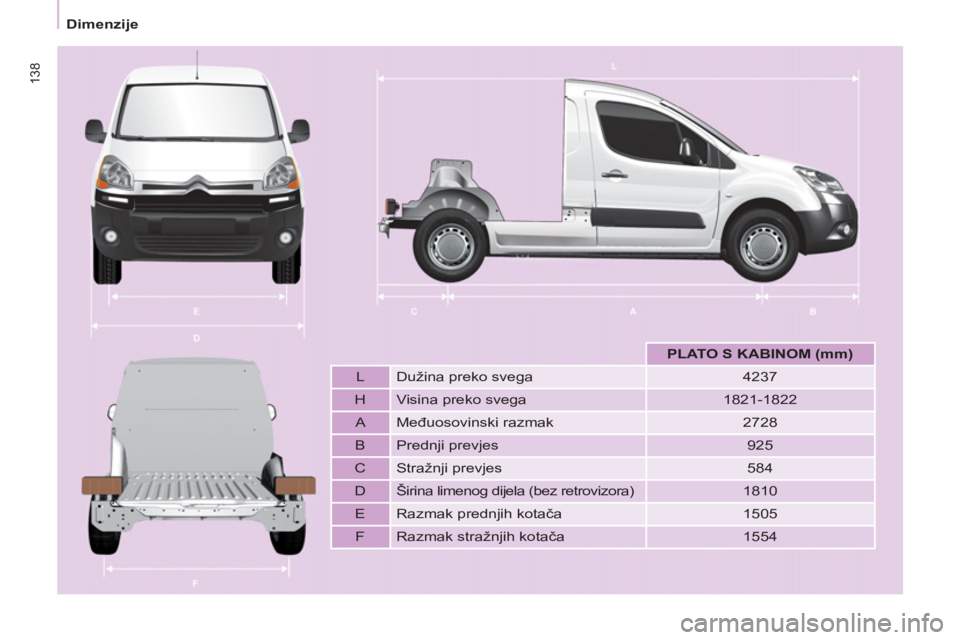

PLATO
S KABINOM (mm)



L Dužina preko svega
4237

H Visina preko svega
1821-1822

A Međuosovinski razmak
2728

B Prednji prevjes
925

C Stražnji prevjes
584

D Širina limenog dijela (bez retrovizora)
1810

E Razmak prednjih kotača
1505

F Razmak stražnjih kotača
1554

Mase
139
TEHNIČKI PODACI
8

MASE I VUČNA OPTEREĆENJA (KG)

Općenito

Navedene vrijednosti MTRA i vučnih
opterećenja vrijede do nadmorske
visine od najviše 1000 metara;
navedeno vučno opterećenje treba
smanjiti za 10% za svakih narednih
1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je
prekoračiti brzinu od 80 km/h (morate
poštivati propise u vašoj zemlji).
Masa prikolice s kočnicom može se
povećati, pod uvjetom da se za toliko
smanji masa vozila, kako se ne bi
prekoračila ukupna dopuštena masa
vozila s prikolicom (MTRA). Pazite,
ako je vozilo koje vuče prikolicu slabo
opterećeno, to može loše utjecati na
njegovo držanje ceste. Pri visokim vanjskim temperaturama
performanse vozila se smanjuju
radi zaštite motora; kad je vanjska
temperatura viša od 37 °C, smanjite
masu prikolice.
Masa vozila spremnog za vožnju
(MOM) je masa praznog vozila + vozač
(75 kg) + spremnik goriva napunjen
do 90%. Za više podataka, pogledajte prometnu
dozvolu.
U svakoj zemlji obavezno treba
poštivati lokalne propise o dopuštenim
vučnim opterećenjima. Podatke o
vučnim mogućnostima vašega vozila
i o ukupnoj dopuštenoj masi vozila
s prikolicom možete dobiti u mreži
CITROËN.

Elementi identifikacije

140

ELEMENTI IDENTIFIKACIJE


A. Pločica proizvođača.
C. Gume i oznaka boje.
B. Serijski broj.
Nalazi se na srednjem stupu, na
desnoj strani.
1 - VF serijski broj tipa.
2 - Ukupna dopuštena masa
opterećenog vozila (MTAC).
3 - Ukupna dopuštena masa vozila s
prikolicom (MTRA).
4.1 - Najveće opterećenje na prednjoj
osovini.
4.2 - Najveće opterećenje na stražnjoj
osovini. Ugraviran je na prednjem desnom
unutrašnjem blatobranu. Na naljepnici C
na prednjim vratima su
navedeni sljedeći podaci:


- dimenzije naplataka i guma,

- marke guma koje koje preporučuje
proizvođač,

- tlak u gumama (tlak se provjerava u
hladnim gumama, barem jedanput
mjesečno),

- oznaka boje.

9.1

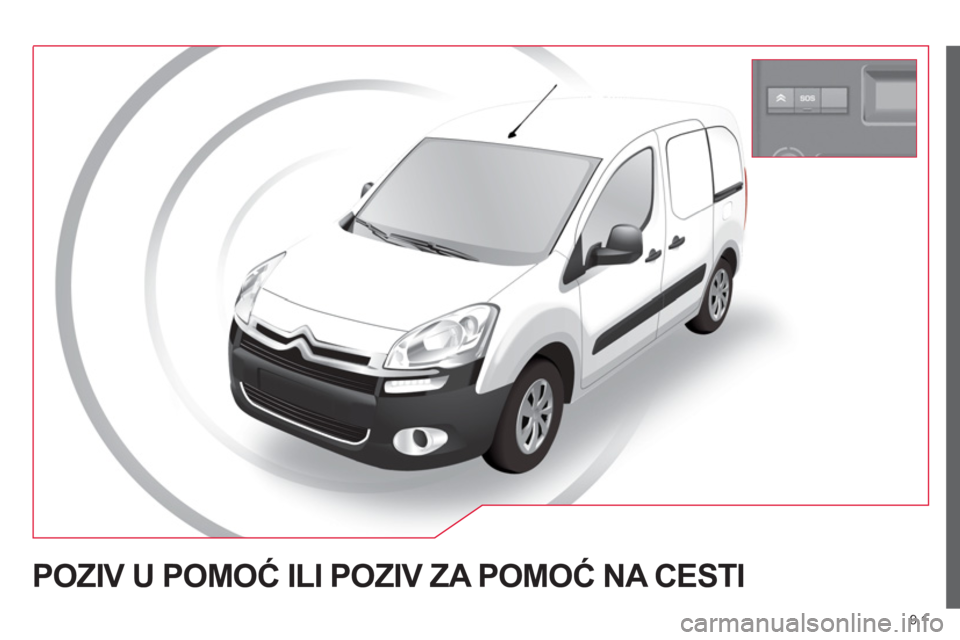

POZIV U POMOĆ ILI POZIV ZA POMOĆ NA CESTI

9.2

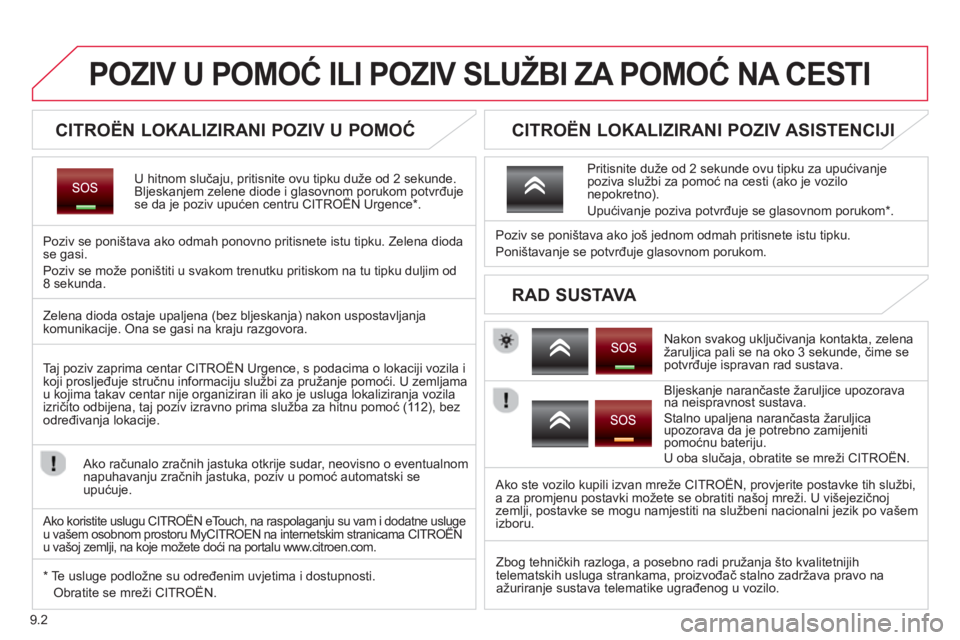

POZIV U POMOĆ ILI POZIV SLUŽBI ZA POMOĆ NA CESTI








CITROËN LOKALIZIRANI POZIV U POMOĆ

U hitnom slučaju, pritisnite ovu tipku duže od 2 sekunde.Bljeskanjem zelene diode i glasovnom porukom potvrđujese da je poziv upućen centru CITROËN Urgence * .jj g p p
Poziv se poništava ako odmah ponovno pritisnete istu tipku. Zelena dioda se gasi.
Poziv se može poništiti u svakom trenutku pritiskom na tu tipku dul
jim od 8 sekunda.


CITROËN LOKALIZIRANI POZIV ASISTENCIJI


Nakon svakog uključivanja kontakta, zelena žaruljica pali se na oko 3 sekunde, čime sepotvrđuje ispravan rad sustava.

Bl
jeskanje narančaste žaruljice upozoravana neispravnost sustava.
Stalno upaljena narančasta žaruljica
upozorava da je potrebno zamijeniti pomoćnu bateriju.
U oba slučaja, obratite se mreži CITROËN. Poziv se poništava ako
još jednom odmah pritisnete istu tipku.
Poništavan
je se potvrđuje glasovnom porukom.

Pritisnite duže od 2 sekunde ovu tipku za upućivanje
poziva službi za pomoć na cesti (ako je vozilonepokretno).
Upućivanje poziva potvrđuje se glasovnom porukom * .


RAD SUSTAVA
Zelena dioda ostaje upaljena (bez bljeskanja) nakon uspostavljanja komunikacije. Ona se gasi na kraju razgovora.
Ta
j poziv zaprima centar CITROËN Urgence, s podacima o lokaciji vozila i koji prosljeđuje stručnu informaciju službi za pružanje pomoći. U zemljama u kojima takav centar nije organiziran ili ako je usluga lokaliziranja vozila
izričito odbijena, taj poziv izravno prima služba za hitnu pomoć (11 2), bez
određivanja lokacije.

Ako računalo zračnih jastuka otkrije sudar, neovisno o eventualnomnapuhavanju zračnih jastuka, poziv u pomoć automatski se
upućuje.


*
Te uslu
ge podložne su određenim uvjetima i dostupnosti.
Obratite se mreži CITROËN.
Ako ste vozilo kupili izvan mreže CITROËN, provjerite postavke tih službi,
a za promjenu postavki možete se obratiti našoj mreži. U višejezičnoj
zemlji, postavke se mogu namjestiti na službeni nacionalni jezik po vašem
izboru.

Zbo
g tehničkih razloga, a posebno radi pružanja što kvalitetnijih
telematskih usluga strankama, proizvođač stalno zadržava pravo na
ažuriran
je sustava telematike ugrađenog u vozilo.



Ako koristite uslugu CITROËN eTouch, na raspolaganju su vam i dodatne uslugeu vašem osobnom prostoru MyCITROEN na internetskim stranicama CITROËNg,pgj g
u vašoj zemlji, na koje možete doći na portalu www.citroen.com.
