2015 CITROEN BERLINGO ELECTRIC Upute Za Rukovanje (in Croatian)

27
POMOĆNI AKUMULATOR


Punjenje akumulatora punjačem

Prije punjenja akumulatora
obavezno treba odspojiti stezaljke
i izvaditi akumulator iz prednjeg
odjeljka.
Ne odspajajte stezaljke kad je
upaljena ova žaruljica niti za
vrijeme punjenja pogonskog
akumulatora.

Prije odspajanja

Prije odspajanja akumulatora morate
pričekati dvije minute nakon prekida
kontakta.

Nakon ponovnog spajanja

Nakon ponovnog spajanja
akumulatora, uključite kontakt i
pričekajte jednu minutu prije pokretanja
motora, radi inicijalizacije elektroničkih
sustava. Ako i nakon toga utvrdite
neke manje smetnje u radu, obratite
se mreži proizvođača ili nekoj stručnoj
radionici. Ne zaboravite reinicijalizirati
autoradio, prema uputama iz
odgovarajućeg poglavlja.

- Skinite pričvršćenje akumulatora 1
,

- podignite zaštitni poklopac izvoda
( -
),
- odspojite kabel izvoda ( -
),

- podignite zaštitni poklopac izvoda
( +
) 2
,

- otpustite maticu 3
,

- odspojite kabel izvoda ( +
),

- izvadite akumulator,

- napunite akumulator prema
uputama proizvođača punjača,

- spojite akumulator počevši s
kabelom izvoda ( +
).

Provjerite
čistoću stezaljki i
izvoda. Ako su prekriveni sulfatom
(bjelkaste ili zelenkaste naslage),
skinite ih i očistite.

28

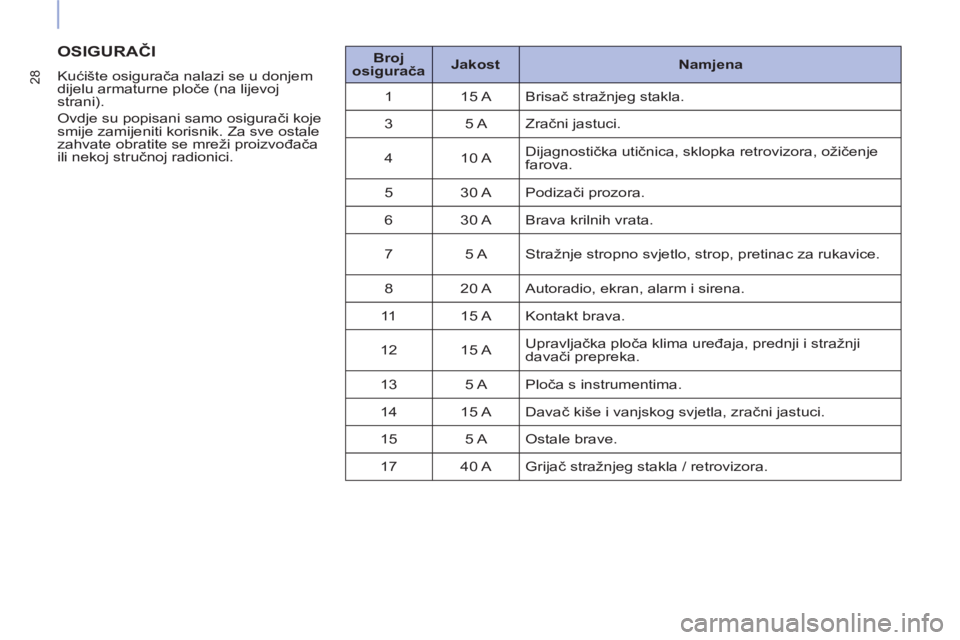

OSIGURAČI


Kućište osigurača nalazi se u donjem
dijelu armaturne ploče (na lijevoj
strani).
Ovdje su popisani samo osigurači koje
smije zamijeniti korisnik. Za sve ostale
zahvate obratite se mreži proizvođača
ili nekoj stručnoj radionici.
Broj
osigurača

Jakost

Namjena

1 15 A Brisač stražnjeg stakla.
3 5 A Zračni jastuci.
4 10 A Dijagnostička utičnica, sklopka retrovizora, ožičenje
farova.
5 30 A Podizači prozora.
6 30 A Brava krilnih vrata.
7 5 A Stražnje stropno svjetlo, strop, pretinac za rukavice.
8 20 A Autoradio, ekran, alarm i sirena.
11 15 A Kontakt brava.
12 15 A Upravljačka ploča klima uređaja, prednji i stražnji
davači prepreka.
13 5 A Ploča s instrumentima.
14 15 A
Davač kiše i vanjskog svjetla, zračni jastuci.
15 5 A Ostale brave.
17 40 A Grijač stražnjeg stakla / retrovizora.

29
DODATAK ZA ELEKTRIČNI POGON

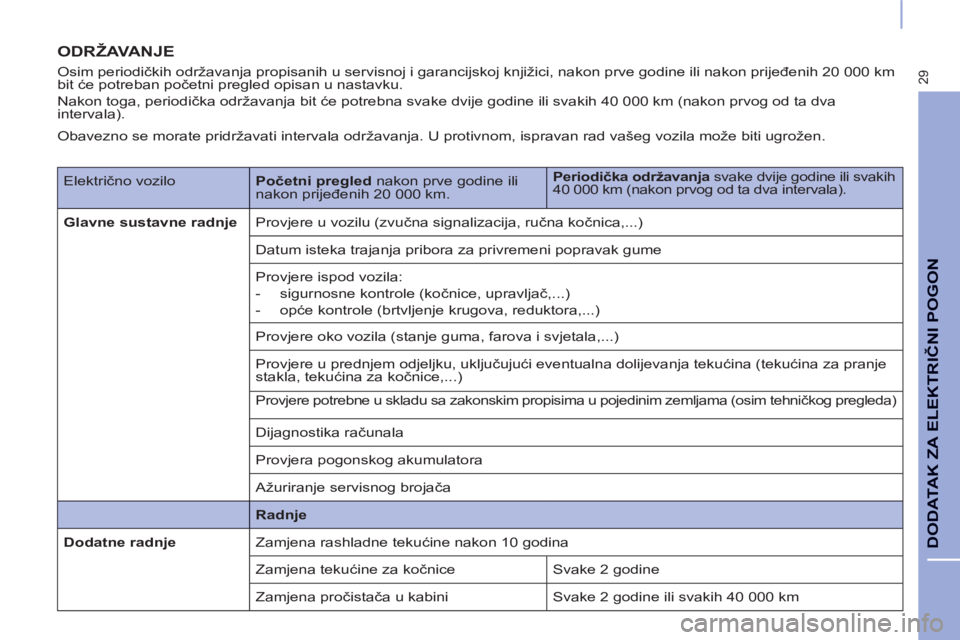

ODRŽAVANJE


Osim periodičkih održavanja propisanih u servisnoj i garancijskoj knjižici, nakon prve godine ili nakon prijeđenih 20 000 km
bit će potreban početni pregled opisan u nastavku.
Nakon toga, periodička održavanja bit će potrebna svake dvije godine ili svakih 40 000 km (nakon prvog od ta dva
intervala).
Električno vozilo
Početni pregled
nakon prve godine ili
nakon prijeđenih 20 000 km.
Periodička održavanja
svake dvije godine ili svakih
40 000 km (nakon prvog od ta dva intervala).

Glavne sustavne radnje
Provjere u vozilu (zvučna signalizacija, ručna kočnica,...)
Datum isteka trajanja pribora za privremeni popravak gume
Provjere ispod vozila:


- sigurnosne kontrole (kočnice, upravljač,...)

- opće kontrole (brtvljenje krugova, reduktora,...)
Provjere oko vozila (stanje guma, farova i svjetala,...)
Provjere u prednjem odjeljku, uključujući eventualna dolijevanja tekućina (tekućina za pranje
stakla, tekućina za kočnice,...)

Provjere potrebne u skladu sa zakonskim propisima u pojedinim zemljama (osim tehničkog pregleda)

Dijagnostika računala
Provjera pogonskog akumulatora
Ažuriranje servisnog brojača

Radnje


Dodatne radnje
Zamjena rashladne tekućine nakon 10 godina
Zamjena tekućine za kočnice Svake 2 godine
Zamjena pročistača u kabini Svake 2 godine ili svakih 40 000 km
Obavezno se morate pridržavati intervala održavanja. U protivnom, ispravan rad vašeg vozila može biti ugrožen.

30

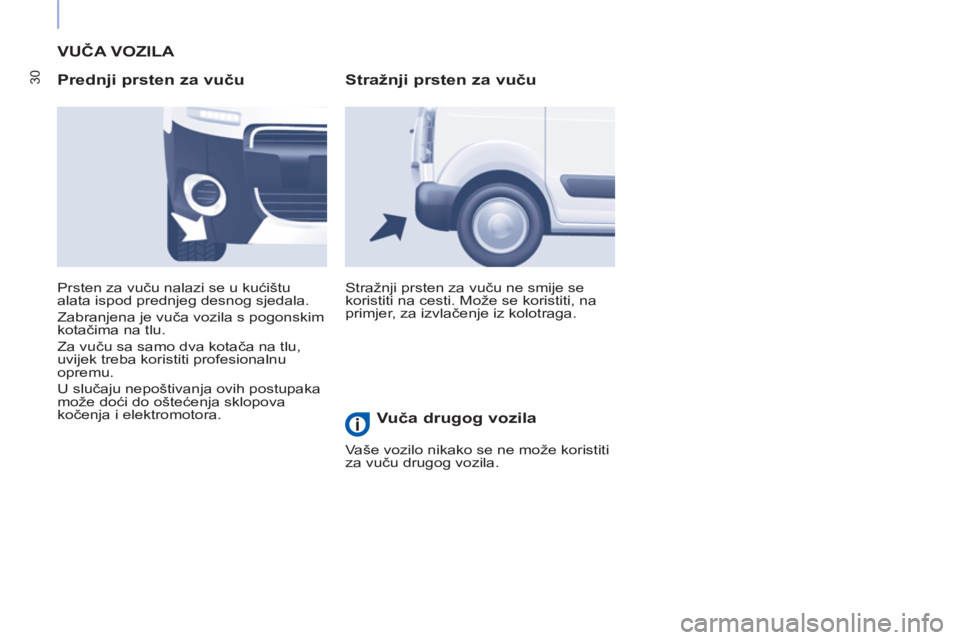

VUČA VOZILA

Prednji prsten za vuču

Stražnji prsten za vuču ne smije se
koristiti na cesti. Može se koristiti, na
primjer, za izvlačenje iz kolotraga. Prsten za vuču nalazi se u kućištu
alata ispod prednjeg desnog sjedala.
Zabranjena je vuča vozila s pogonskim
kotačima na tlu.
Za vuču sa samo dva kotača na tlu,
uvijek treba koristiti profesionalnu
opremu.
U slučaju nepoštivanja ovih postupaka
može doći do oštećenja sklopova
kočenja i elektromotora.


Stražnji prsten za vuču

Vuča drugog vozila

Vaše vozilo nikako se ne može koristiti
za vuču drugog vozila.

31
DODATAK ZA ELEKTRIČNI POGON

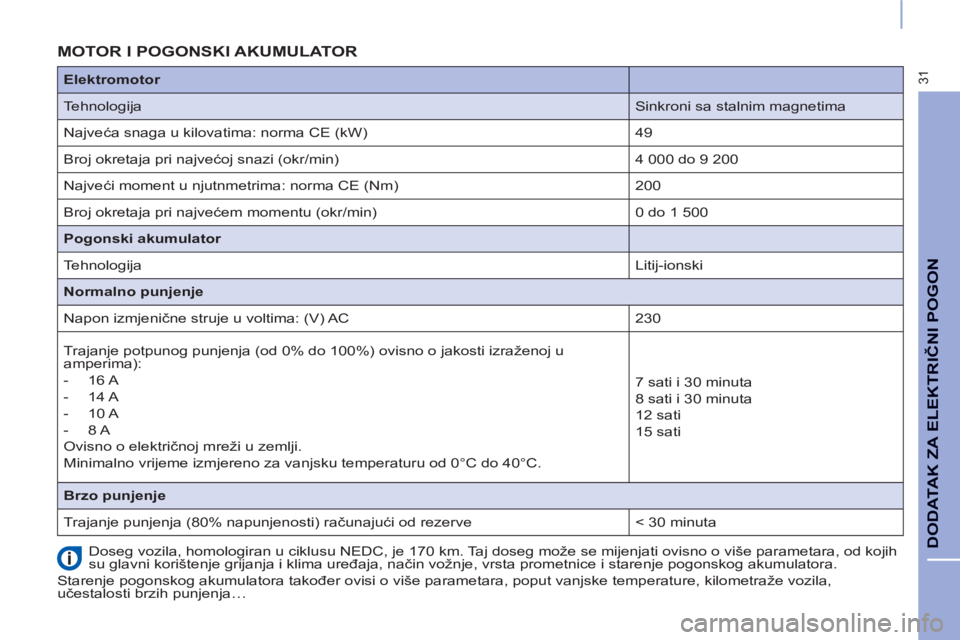

MOTOR I POGONSKI AKUMULATOR

Doseg vozila, homologiran u ciklusu NEDC, je 170 km. Taj doseg može se mijenjati ovisno o više parametara, od kojih
su glavni korištenje grijanja i klima uređaja, način vožnje, vrsta prometnice i starenje pogonskog akumulatora.
Starenje pogonskog akumulatora također ovisi o više parametara, poput vanjske temperature, kilometraže vozila,
učestalosti brzih punjenja…
Elektromotor




Tehnologija
Sinkroni sa stalnim magnetima
Najveća snaga u kilovatima: norma CE (kW)
49
Broj okretaja pri najvećoj snazi (okr/min)
4 000 do 9 200
Najveći moment u njutnmetrima: norma CE (Nm)
200
Broj okretaja pri najvećem momentu (okr/min)
0 do 1 500

Pogonski akumulator




Tehnologija
Litij-ionski

Normalno punjenje

Napon izmjenične struje u voltima: (V) AC
230
Trajanje potpunog punjenja (od 0% do 100%) ovisno o jakosti izraženoj u
amperima ) :


- 16 A

- 14 A

- 10 A

- 8 A
Ovisno o električnoj mreži u zemlji.
Minimalno vrijeme izmjereno za vanjsku temperaturu od 0°C do 40°C.
7 sati i 30 minuta
8 sati i 30 minuta
12 sati
15 sati

Brzo punjenje

Trajanje punjenja (80% napunjenosti) ra
čunajući od rezerve
< 30 minuta

32

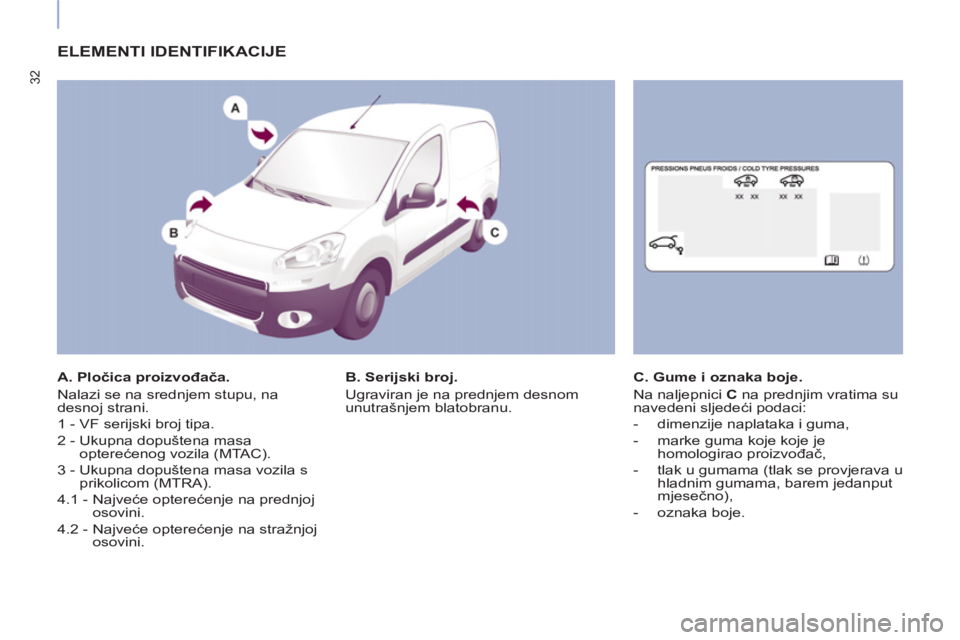

ELEMENTI IDENTIFIKACIJE


A. Pločica proizvođača.
Nalazi se na srednjem stupu, na
desnoj strani.
1 - VF serijski broj tipa.
2 - Ukupna dopuštena masa
opterećenog vozila (MTAC).
3 - Ukupna dopuštena masa vozila s
prikolicom (MTRA).
4.1 - Najveće opterećenje na prednjoj
osovini.
4.2 - Najveće opterećenje na stražnjoj
osovini.
B. Serijski broj.
Ugraviran je na prednjem desnom
unutrašnjem blatobranu.
C. Gume i oznaka boje.
Na naljepnici C
na prednjim vratima su
navedeni sljedeći podaci:


- dimenzije naplataka i guma,

- marke guma koje koje je
homologirao proizvođač,

- tlak u gumama (tlak se provjerava u
hladnim gumama, barem jedanput
mjesečno),

- oznaka boje.
