2015 CITROEN BERLINGO ELECTRIC Upute Za Rukovanje (in Croatian)

23
SPREMNI ZA POLAZAK


Otvaranje



Iznutra

Za otvaranje lijevog krila povucite
kvaku prema sebi.


Otvaranje za oko 180°

Sustav zatege omogućuje otvaranje
vrata od oko 90° do oko 180°.
Kad su vrata otvorena, povucite žutu
ručicu.
Prilikom zatvaranja, zatega će se
automatski zakvačiti. Prilikom parkiranja s
otvorenim stražnjim
vratima za 90°, ona
prekrivaju stražnja
svjetla. Radi signalizacije
vašeg vozila za
sudionike koji se kreću
u istom smjeru i koji
možda neće vidjeti da je
vaše vozilo zaustavljeno,
postavite sigurnosni
trokut ili nešto drugo
što predviđaju propisi u
vašoj zemlji.

24
Otvaranje

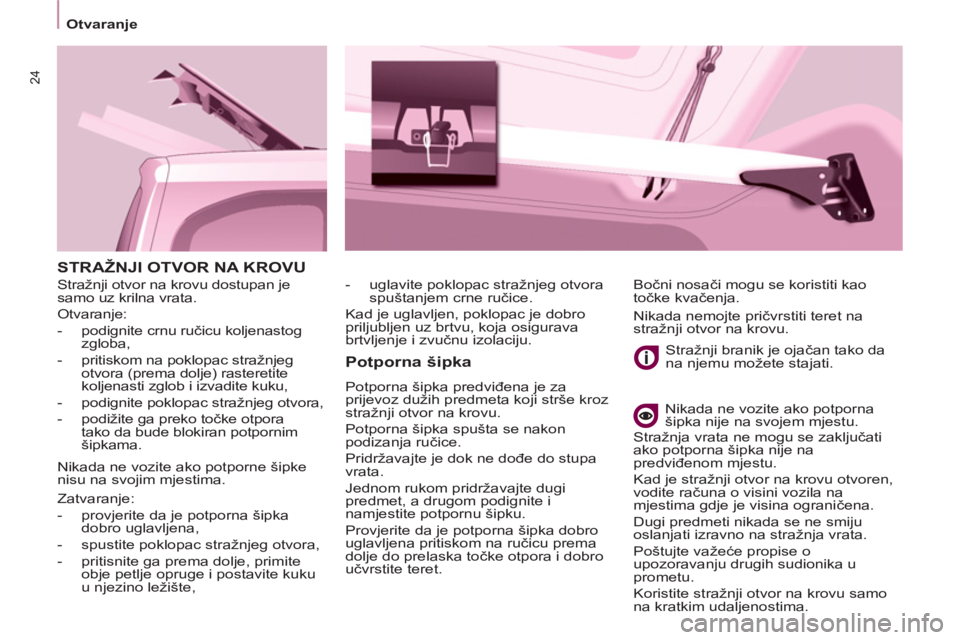

STRAŽNJI OTVOR NA KROVU

Potporna šipka

Potporna šipka predviđena je za
prijevoz dužih predmeta koji strše kroz
stražnji otvor na krovu.
Potporna šipka spušta se nakon
podizanja ručice.
Pridržavajte je dok ne dođe do stupa
vrata.
Jednom rukom pridržavajte dugi
predmet, a drugom podignite i
namjestite potpornu šipku.
Provjerite da je potporna šipka dobro
uglavljena pritiskom na ručicu prema
dolje do prelaska točke otpora i dobro
učvrstite teret.
Stražnji branik je ojačan tako da
na njemu možete stajati.

Nikada ne vozite ako potporna
šipka nije na svojem mjestu. Bočni nosači mogu se koristiti kao
točke kvačenja.
- uglavite poklopac stražnjeg otvora
spuštanjem crne ručice.
Kad je uglavljen, poklopac je dobro
priljubljen uz brtvu, koja osigurava
brtvljenje i zvučnu izolaciju.
Zatvaranje:


- provjerite da je potporna šipka
dobro uglavljena,

- spustite poklopac stražnjeg otvora,

- pritisnite ga prema dolje, primite
obje petlje opruge i postavite kuku
u njezino ležište,
Stražnji otvor na krovu dostupan je
samo uz krilna vrata.
Otvaranje:


- podignite crnu ručicu koljenastog
zgloba,

- pritiskom na poklopac stražnjeg
otvora (prema dolje) rasteretite
koljenasti zglob i izvadite kuku,

- podignite poklopac stražnjeg otvora,

- podižite ga preko točke otpora
tako da bude blokiran potpornim
šipkama.

Nikada ne vozite ako potporne šipke
nisu na svojim mjestima.
Nikada nemojte pričvrstiti teret na
stražnji otvor na krovu.
Stražnja vrata ne mogu se zaključati
ako potporna šipka nije na
predviđenom mjestu.
Kad je stražnji otvor na krovu otvoren,
vodite računa o visini vozila na
mjestima gdje je visina ograničena.
Dugi predmeti nikada se ne smiju
oslanjati izravno na stražnja vrata.
Poštujte važeće propise o
upozoravanju drugih sudionika u
prometu.
Koristite stražnji otvor na krovu samo
na kratkim udaljenostima.

25
SPREMNI ZA POLAZAK


Otvaranje

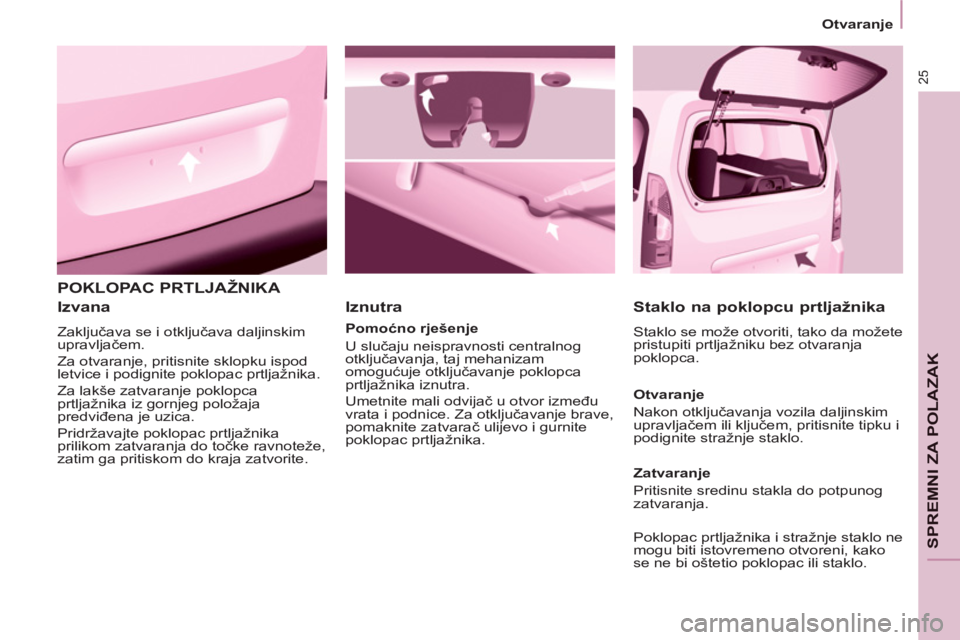

POKLOPAC PRTLJAŽNIKA

Izvana

Zaključava se i otključava daljinskim
upravljačem.
Za otvaranje, pritisnite sklopku ispod
letvice i podignite poklopac prtljažnika.
Za lakše zatvaranje poklopca
prtljažnika iz gornjeg položaja
predviđena je uzica.
Pridržavajte poklopac prtljažnika
prilikom zatvaranja do točke ravnoteže,
zatim ga pritiskom do kraja zatvorite.


Iznutra


Pomoćno rješenje
U slučaju neispravnosti centralnog
otključavanja, taj mehanizam
omogućuje otključavanje poklopca
prtljažnika iznutra.
Umetnite mali odvijač u otvor između
vrata i podnice. Za otključavanje brave,
pomaknite zatvarač ulijevo i gurnite
poklopac prtljažnika.



Staklo na poklopcu prtljažnika

Staklo se može otvoriti, tako da možete
pristupiti prtljažniku bez otvaranja
poklopca.

Otvaranje
Nakon otključavanja vozila daljinskim
upravljačem ili ključem, pritisnite tipku i
podignite stražnje staklo.

Zatvaranje
Pritisnite sredinu stakla do potpunog
zatvaranja.

Poklopac prtljažnika i stražnje staklo ne
mogu biti istovremeno otvoreni, kako
se ne bi oštetio poklopac ili staklo.

26
Otvaranje

Ako vozite sa zaključanim vratima,
to može službi hitne pomoći
otežati pristup kabini u slučaju
nesreće.

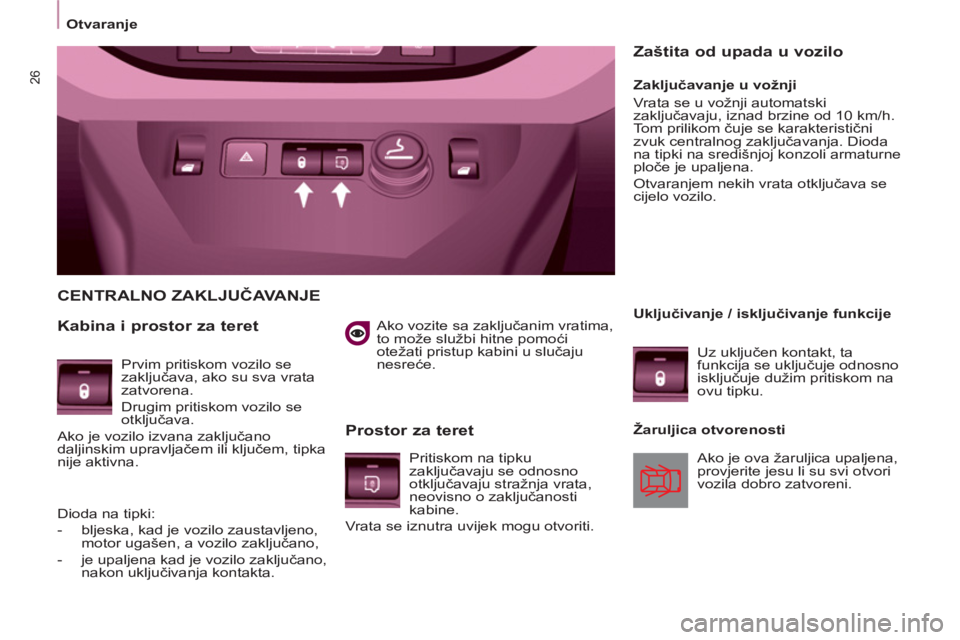

CENTRALNO ZAKLJUČAVANJE

Kabina i prostor za teret

Prostor za teret


Zaključavanje u vožnji
Vrata se u vožnji automatski
zaključavaju, iznad brzine od 10 km/h.
Tom prilikom čuje se karakteristični
zvuk centralnog zaključavanja. Dioda
na tipki na središnjoj konzoli armaturne
ploče je upaljena.
Otvaranjem nekih vrata otključava se
cijelo vozilo.


Zaštita od upada u vozilo

Prvim pritiskom vozilo se
zaključava, ako su sva vrata
zatvorena.
Drugim pritiskom vozilo se
otključava.
Ako je vozilo izvana zaključano
daljinskim upravljačem ili ključem, tipka
nije aktivna.
Uključivanje / isključivanje funkcije
Uz uključen kontakt, ta
funkcija se uključuje odnosno
isključuje dužim pritiskom na
ovu tipku.

Žaruljica otvorenosti

Ako je ova žaruljica upaljena,
provjerite jesu li su svi otvori
vozila dobro zatvoreni.
Pritiskom na tipku
zaključavaju se odnosno
otključavaju stražnja vrata,
neovisno o zaključanosti
kabine.
Vrata se iznutra uvijek mogu otvoriti.
Dioda na tipki:


- bljeska, kad je vozilo zaustavljeno,
motor ugašen, a vozilo zaključano,

- je upaljena kad je vozilo zaključano,
nakon uključivanja kontakta.

2


Vo z ačko mjesto

27
SPREMNI ZA POLAZAK

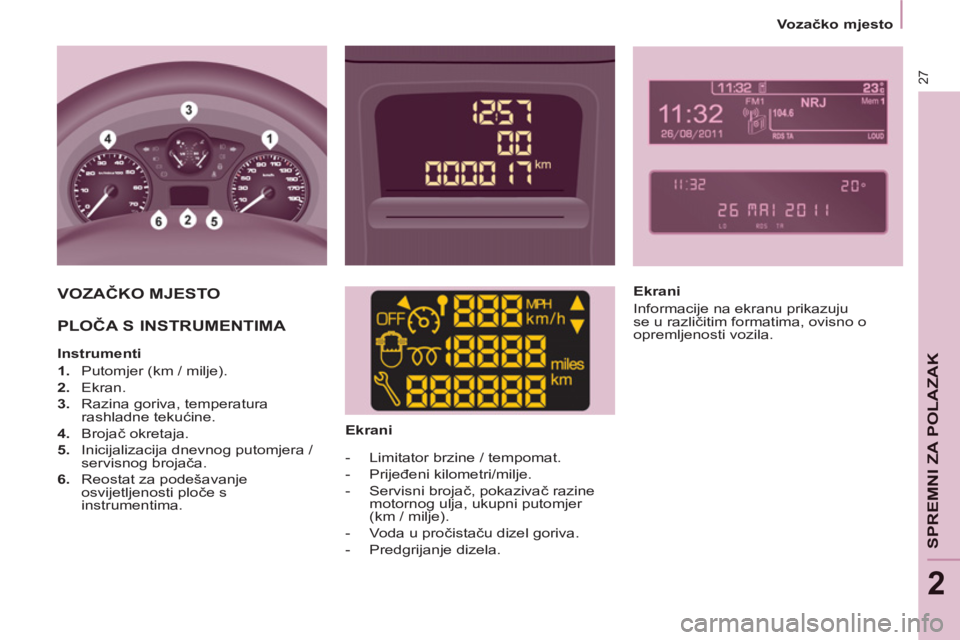

VOZAČKO MJESTO
PLOČA S INSTRUMENTIMA



Instrumenti


1.
Putomjer (km / milje).

2.
Ekran.

3.
Razina goriva, temperatura
rashladne tekućine.

4.
Brojač okretaja.

5.
Inicijalizacija dnevnog putomjera /
servisnog brojača.

6.
Reostat za podešavanje
osvijetljenosti ploče s
instrumentima.



Ekrani


- Limitator brzine / tempomat.

- Prijeđeni kilometri/milje.

- Servisni brojač, pokazivač razine
motornog ulja, ukupni putomjer
(km / milje).

- Voda u pročistaču dizel goriva.

- Predgrijanje dizela.


Ekrani
Informacije na ekranu prikazuju
se u različitim formatima, ovisno o
opremljenosti vozila.

Vozačko mjesto

28

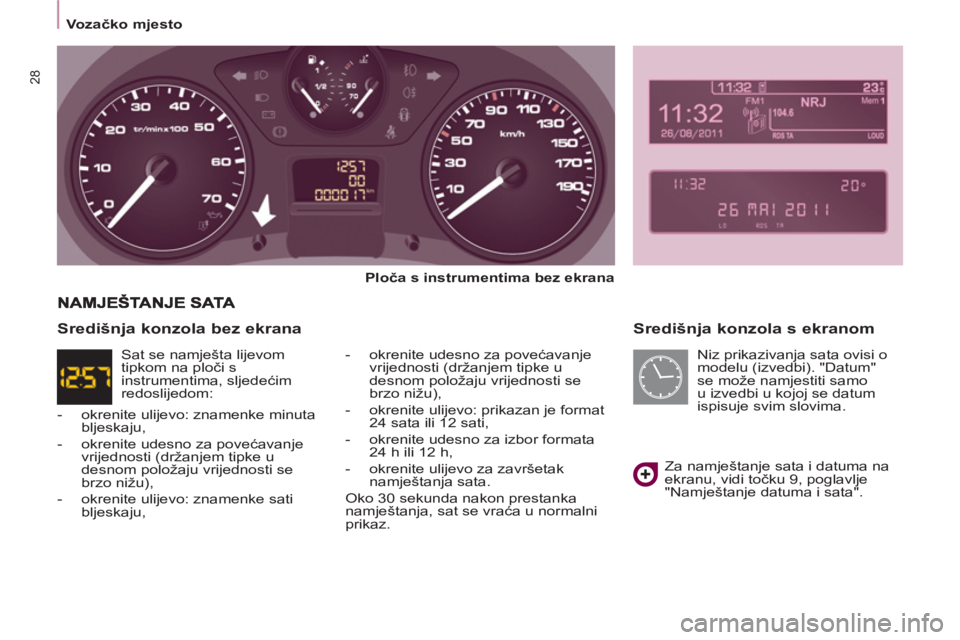

Središnja konzola s ekranom


Ploča s instrumentima bez ekrana


- okrenite udesno za povećavanje
vrijednosti (držanjem tipke u
desnom položaju vrijednosti se
brzo nižu),

- okrenite ulijevo: prikazan je format
24 sata ili 12 sati,

- okrenite udesno za izbor formata
24 h ili 12 h,

- okrenite ulijevo za završetak
namještanja sata.
Oko 30 sekunda nakon prestanka
namještanja, sat se vraća u normalni
prikaz.

Za namještanje sata i datuma na
ekranu, vidi točku 9, poglavlje
"Namještanje datuma i sata".


Središnja konzola bez ekrana

Sat se namješta lijevom
tipkom na ploči s
instrumentima, sljedećim
redoslijedom:


- okrenite ulijevo: znamenke minuta
bljeskaju,

- okrenite udesno za povećavanje
vrijednosti (držanjem tipke u
desnom položaju vrijednosti se
brzo nižu),

- okrenite ulijevo: znamenke sati
bljeskaju, Niz prikazivanja sata ovisi o
modelu (izvedbi). "Datum"
se može namjestiti samo
u izvedbi u kojoj se datum
ispisuje svim slovima.

2


Vo z ačko mjesto

29
SPREMNI ZA POLAZAK

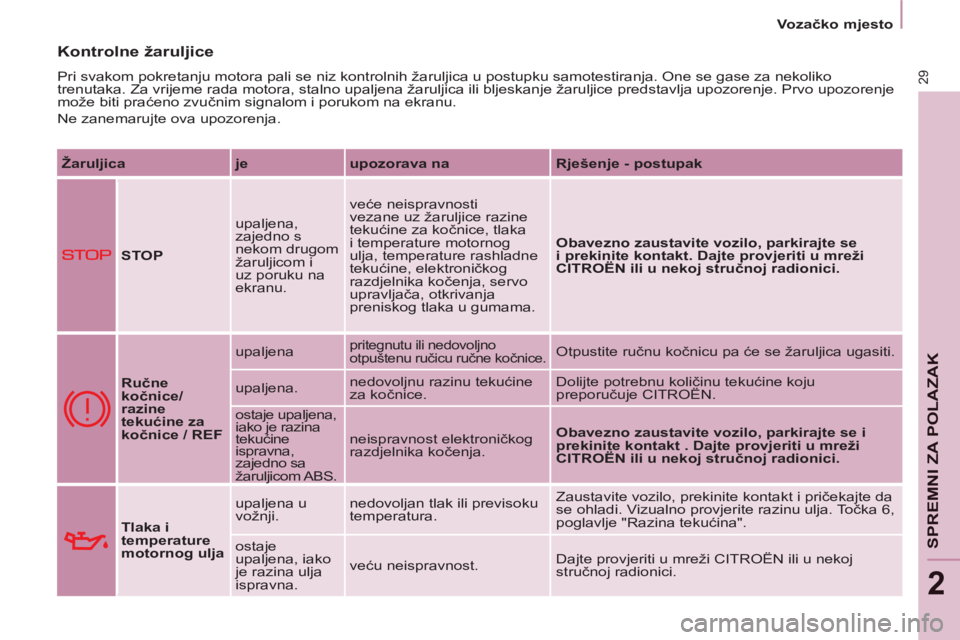

Kontrolne žaruljice

Pri svakom pokretanju motora pali se niz kontrolnih žaruljica u postupku samotestiranja. One se gase za nekoliko
trenutaka. Za vrijeme rada motora, stalno upaljena žaruljica ili bljeskanje žaruljice predstavlja upozorenje. Prvo upozorenje
može biti praćeno zvučnim signalom i porukom na ekranu.
Ne zanemarujte ova upozorenja.

Žaruljica

je

upozorava na

Rješenje - postupak





STOP

upaljena,
zajedno s
nekom drugom
žaruljicom i
uz poruku na
ekranu. veće neispravnosti
vezane uz žaruljice razine
tekućine za kočnice, tlaka
i temperature motornog
ulja, temperature rashladne
tekućine, elektroničkog
razdjelnika kočenja, servo
upravljača, otkrivanja
preniskog tlaka u gumama.
Obavezno zaustavite vozilo, parkirajte se
i prekinite kontakt. Dajte provjeriti u mreži
CITROËN ili u nekoj stručnoj radionici.





Ručne
kočnice/
razine
tekućine za
kočnice / REF
upaljena

pritegnutu ili nedovoljno
otpuštenu ručicu ručne kočnice.
Otpustite ručnu kočnicu pa će se žaruljica ugasiti.
upaljena. nedovoljnu razinu tekućine
za kočnice. Dolijte potrebnu količinu tekućine koju
preporučuje CITROËN.
ostaje upaljena,
iako je razina
tekućine
ispravna,
zajedno sa
žaruljicom ABS. neispravnost elektroničkog
razdjelnika kočenja.
Obavezno zaustavite vozilo, parkirajte se i
prekinite kontakt
. Dajte provjeriti u mreži
CITROËN ili u nekoj stručnoj radionici.




Tlaka i
temperature
motornog ulja
upaljena u
vožnji. nedovoljan tlak ili previsoku
temperatura. Zaustavite vozilo, prekinite kontakt i pričekajte da
se ohladi. Vizualno provjerite razinu ulja. Točka 6,
poglavlje "Razina tekućina".
ostaje
upaljena, iako
je razina ulja
ispravna. veću neispravnost. Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.

Vozačko mjesto

30

Žaruljica

je

upozorava na

Rješenje - postupak





Temperature
i razine
rashladne
tekućine
motora
upaljena
uz kazaljku
u crvenom
području. prekomjerno povećanje
temperature. Zaustavite vozilo, prekinite kontakt i pričekajte da
se ohladi. Vizualno provjerite razinu tekućine.
bljeska. nisku razinu rashladne
tekućine. Točka 6, poglavlje "Razine tekućina". Obratite se
mreži CITROËN ili nekoj stručnoj radionici.



Service
privremeno
upaljena. manje neispravnosti ili
upozorenja. Na ekranu pogledajte popis upozorenja. Ako vaše
vozilo ima putno računalo ili ekran: vidi točku 9,
poglavlje "Autoradio - Putno računalo". Obratite
se mreži CITROËN ili nekoj stručnoj radionici. ostaje
upaljena. veće neispravnosti.



Nezakopčanog
pojasa vozača

upaljena,
zatim bljeska. vozač nije zakopčao
sigurnosni pojas. Pojas povucite i umetnite jezičac u kopču.
praćena
zvučnim
signalom,
zatim ostaje
upaljena. vozač vozi s nezakopčanim
sigurnosnim pojasom. Povlačenjem pojasa provjerite da je dobro
zakopčan. Točka 4, poglavlje "Sigurnosni pojasi".



ECO
stalno
upaljena. Sustav Stop & Start je
stavio motor u režim
STOP zbog zaustavljanja
vozila (crveno svjetlo na
semaforu, zastoji,...). Kad želite krenuti, žaruljica se gasi, a motor se
automatski pokreće u režimu START.
bljeska
nekoliko
sekunda,
zatim se gasi. Režim STOP trenutno nije
dostupan.
ili
Režim START automatski
se uključio. Točka 2, dio "Stop & Start".
