PRIKAZ
PRIKAZ

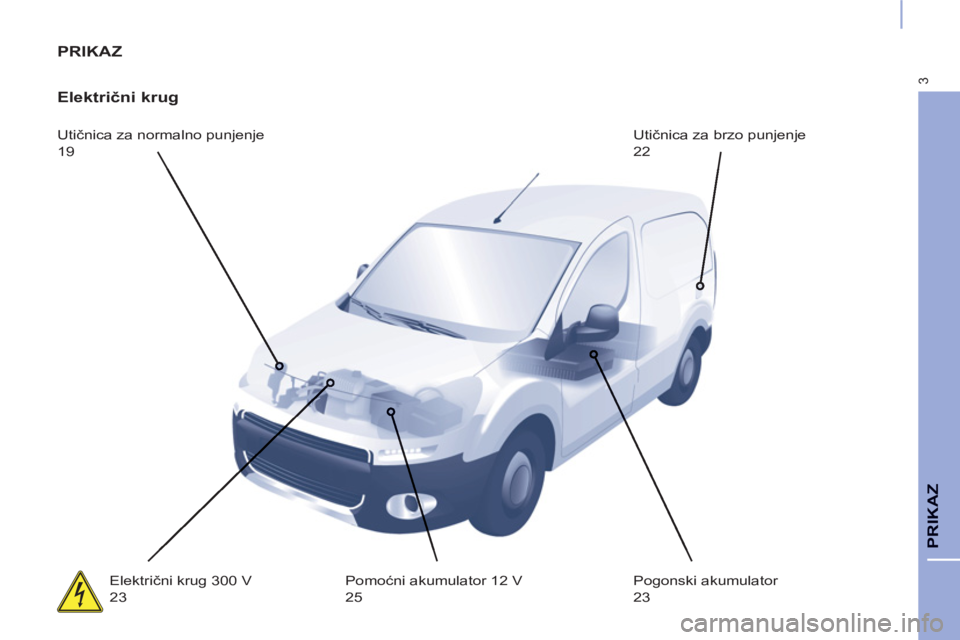

Električni krug

Utičnica za normalno punjenje
19 Utičnica za brzo punjenje
22
Električni krug 300 V
23 Pomoćni akumulator 12 V
25 Pogonski akumulator
23

4

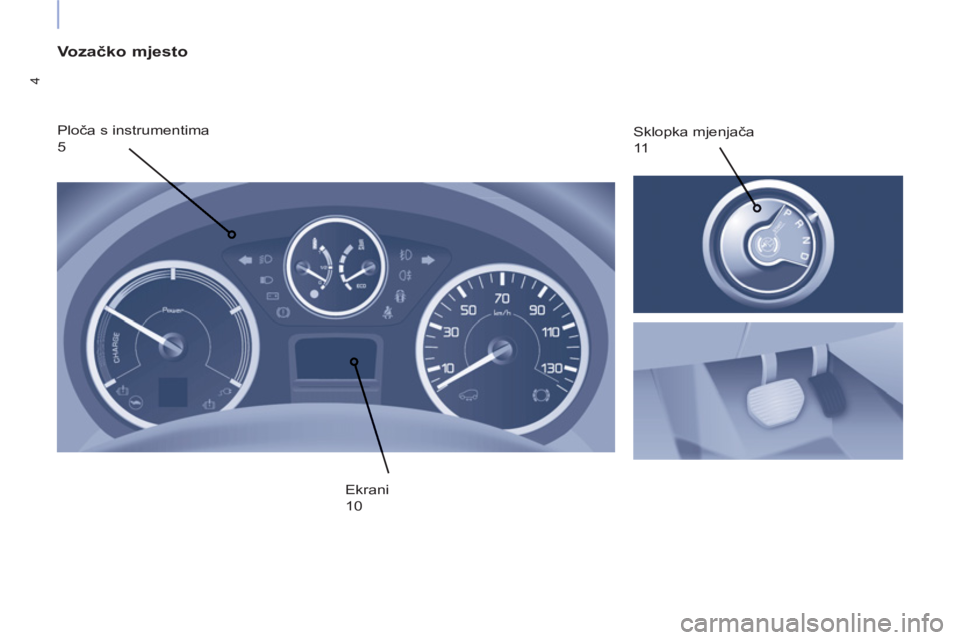

Vozačko mjesto

Ploča s instrumentima
5 Sklopka mjenjača
11
Ekrani
10

5
VOZAČKO MJESTO

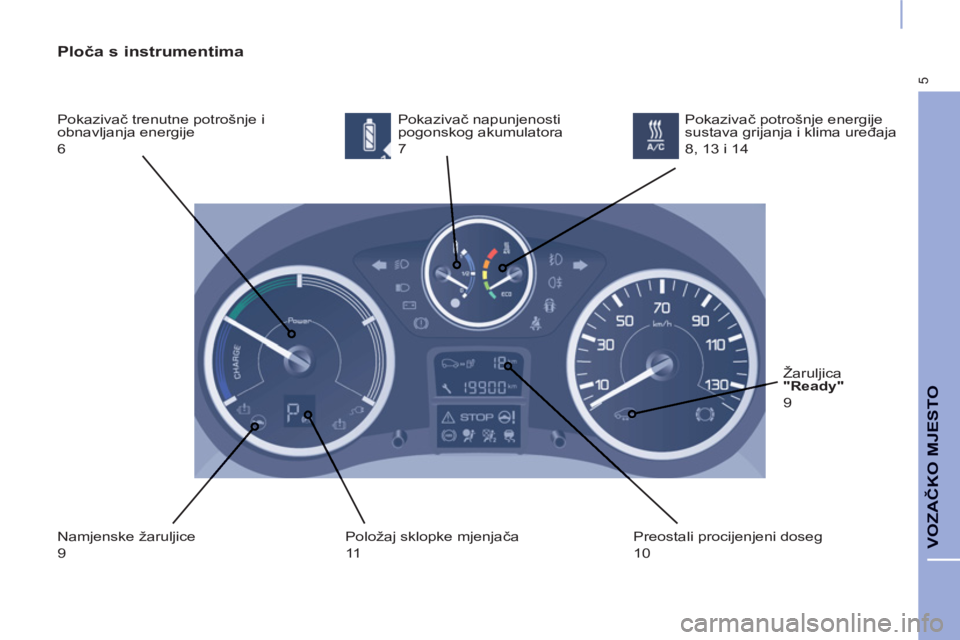

Ploča s instrumentima

Pokazivač trenutne potrošnje i
obnavljanja energije
6 Pokazivač napunjenosti
pogonskog akumulatora
7
Namjenske žaruljice
9 Položaj sklopke mjenjača
11 Preostali procijenjeni doseg
10 Pokazivač potrošnje energije
sustava grijanja i klima uređaja
8, 13 i 14
Žaruljica
"Ready"

9

6
POKAZIVAČI

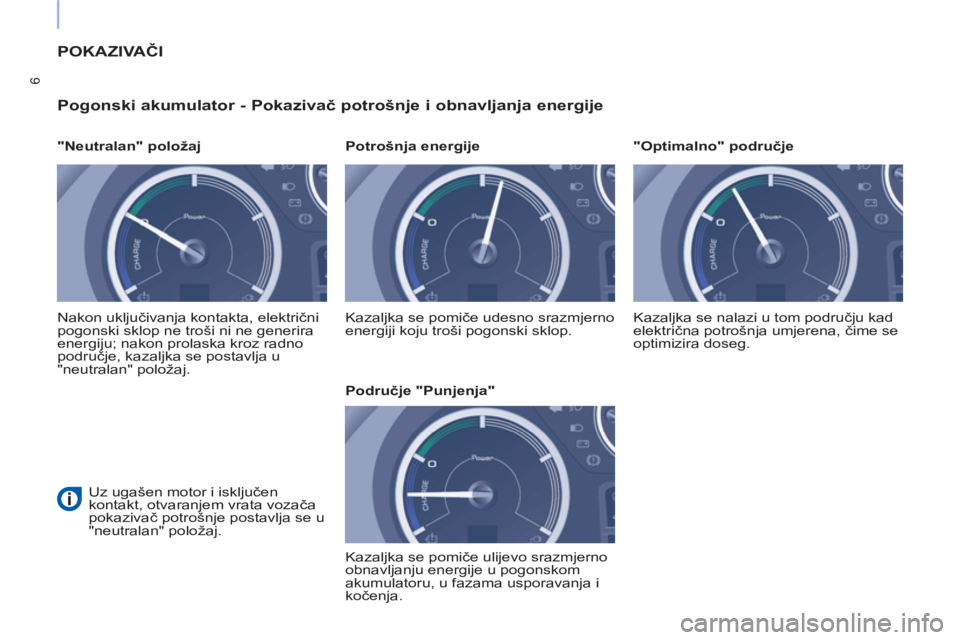

Pogonski akumulator - Pokazivač potrošnje i obnavljanja energije


"Neutralan" položaj
Nakon uključivanja kontakta, električni
pogonski sklop ne troši ni ne generira
energiju; nakon prolaska kroz radno
područje, kazaljka se postavlja u
"neutralan" položaj.
Uz ugašen motor i isključen
kontakt, otvaranjem vrata vozača
pokazivač potrošnje postavlja se u
"neutralan" položaj. Kazaljka se pomiče udesno srazmjerno
energiji koju troši pogonski sklop.
Potrošnja energije
Kazaljka se pomiče ulijevo srazmjerno
obnavljanju energije u pogonskom
akumulatoru, u fazama usporavanja i
kočenja.
Područje "Punjenja" Kazaljka se nalazi u tom području kad
električna potrošnja umjerena, čime se
optimizira doseg.

"Optimalno" područje

7
VOZAČKO MJESTO


Pogonski akumulator - Pokazivač napunjenosti

Napunjenost pogonskog akumulatora
stalno se prikazuje nakon pokretanja
vozila.
Upozorenja za nisku razinu energije
Postoje dvije uzastopne razine
upozorenja za slabu napunjenost
akumulatora:
Uz ugašen motor i prekinut
kontakt, pokazivač se uključuje
nakon otvaranja vrata vozača.
1. razina: Rezerva

Ova žaruljica se pali kad
napunjenost pogonskog
akumulatora postane
niska. Uz paljenje žaruljice
oglašava se i zvučni signal.

2. razina: Kritična

Uz žaruljicu rezerve pali
se i ova žaruljica na ploči
s instrumentima kad
napunjenost pogonskog
akumulatora postane
kritična. Uz paljenje te
žaruljice oglašava se
ujednačen zvučni signal.
Pogledajte preostali doseg
prikazan na ekranu na ploči s
instrumentima.
Što prije priključite vozilo na punjenje.
Priključite vozilo na punjenje.
Preostali doseg više se ne
izračunava. Snaga pogonskog
sklopa postupno se smanjuje.
Grijanje i klima uređaj se isključuju (čak
i ako kazaljka koja prikazuje njihovu
potrošnju nije u položaju ECO
).
Od tog statusa napunjenosti
akumulatora, snaga grijanja
ili klima uređaja postupno se
smanjuje.
Za više podataka, pogledajte
stranice 8, 13-14.

8

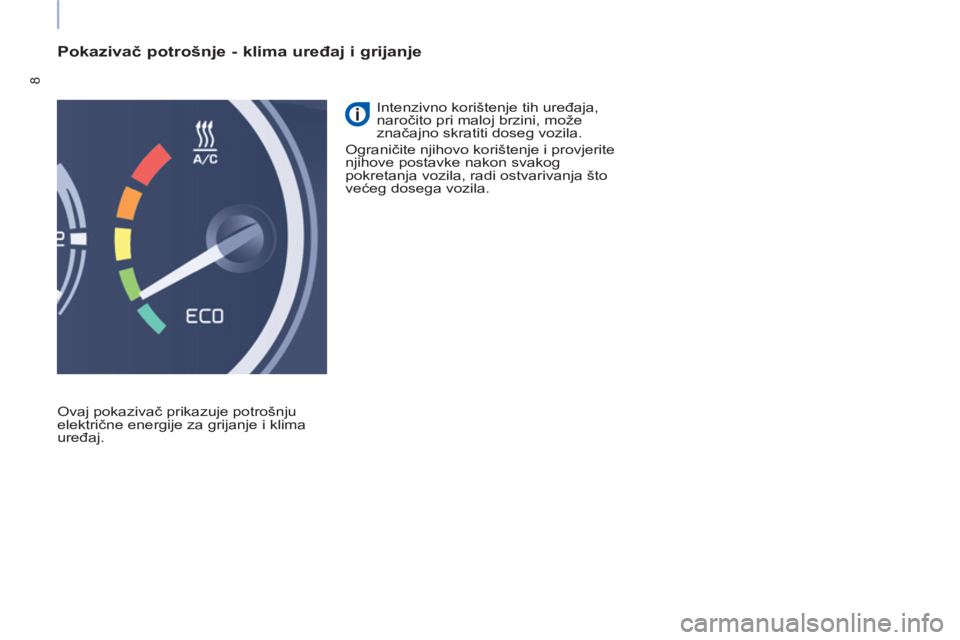

Pokazivač potrošnje - klima uređaj i grijanje

Ovaj pokazivač prikazuje potrošnju
električne energije za grijanje i klima
uređaj. Intenzivno korištenje tih uređaja,
naročito pri maloj brzini, može
značajno skratiti doseg vozila.
Ograničite njihovo korištenje i provjerite
njihove postavke nakon svakog
pokretanja vozila, radi ostvarivanja što
većeg dosega vozila.

9
VOZAČKO MJESTO

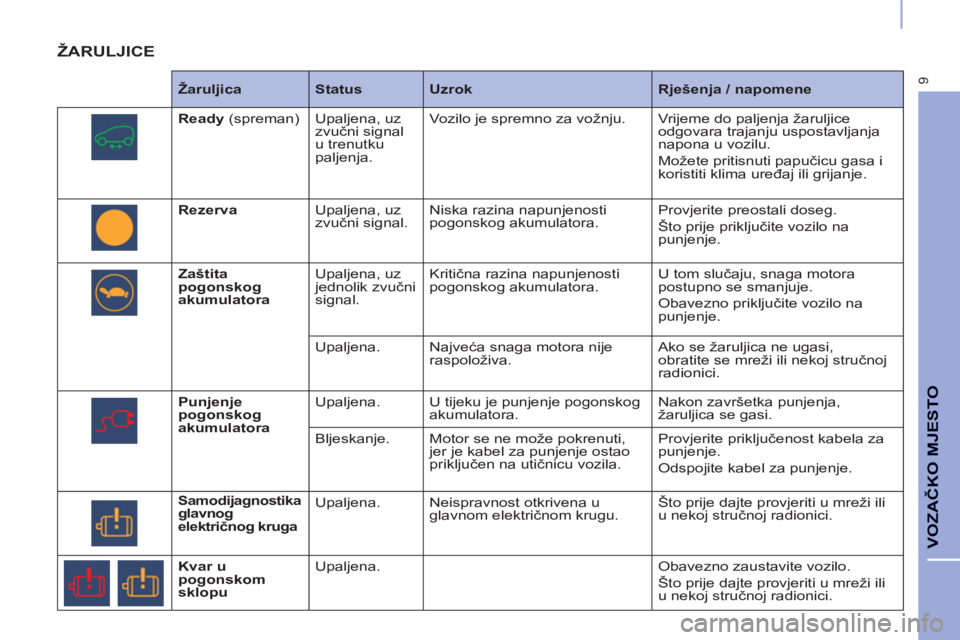

ŽARULJICE


Žaruljica

Status

Uzrok

Rješenja / napomene


Ready
(spreman) Upaljena, uz
zvučni signal
u trenutku
paljenja. Vozilo je spremno za vožnju. Vrijeme do paljenja žaruljice
odgovara trajanju uspostavljanja
napona u vozilu.
Možete pritisnuti papučicu gasa i
koristiti klima uređaj ili grijanje.

Rezerva
Upaljena, uz
zvučni signal. Niska razina napunjenosti
pogonskog akumulatora. Provjerite preostali doseg.
Što prije priključite vozilo na
punjenje.

Zaštita
pogonskog
akumulatora
Upaljena, uz
jednolik zvučni
signal. Kritična razina napunjenosti
pogonskog akumulatora. U tom slučaju, snaga motora
postupno se smanjuje.
Obavezno priključite vozilo na
punjenje.
Upaljena. Najveća snaga motora nije
raspoloživa. Ako se žaruljica ne ugasi,
obratite se mreži ili nekoj stručnoj
radionici.

Punjenje
pogonskog
akumulatora
Upaljena. U tijeku je punjenje pogonskog
akumulatora. Nakon završetka punjenja,
žaruljica se gasi.
Bljeskanje. Motor se ne može pokrenuti,
jer je kabel za punjenje ostao
priključen na utičnicu vozila.
Provjerite priključenost kabela za
punjenje.
Odspojite kabel za punjenje.


Samodijagnostika
glavnog
električnog kruga
Upaljena. Neispravnost otkrivena u
glavnom električnom krugu. Što prije dajte provjeriti u mreži ili
u nekoj stručnoj radionici.

Kvar u
pogonskom
sklopu
Upaljena.

Obavezno zaustavite vozilo.
Što prije dajte provjeriti u mreži ili
u nekoj stručnoj radionici.

10

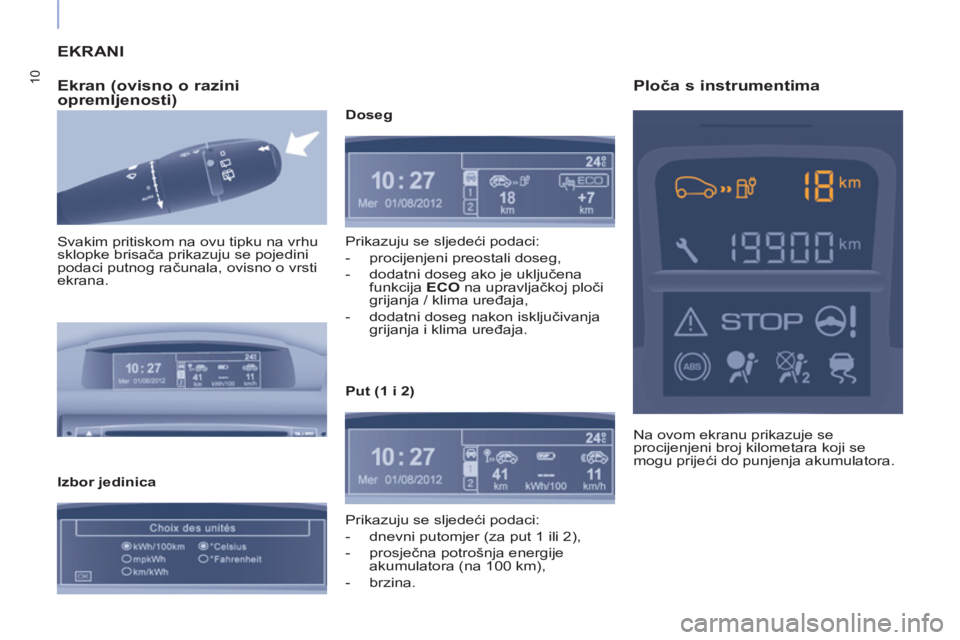

EKRANI

Ekran (ovisno o razini
opremljenosti)
Svakim pritiskom na ovu tipku na vrhu
sklopke brisača prikazuju se pojedini
podaci putnog računala, ovisno o vrsti
ekrana.

Izbor jedinica
Doseg
Prikazuju se sljedeći podaci:


- procijenjeni preostali doseg,

- dodatni doseg ako je uključena
funkcija ECO
na upravljačkoj ploči
grijanja / klima uređaja,

- dodatni doseg nakon isključivanja
grijanja i klima uređaja.

Prikazuju se sljedeći podaci:


- dnevni putomjer (za put 1 ili 2),

- prosječna potrošnja energije
akumulatora (na 100 km),

- brzina.


Put (1 i 2)
Na ovom ekranu prikazuje se
procijenjeni broj kilometara koji se
mogu prijeći do punjenja akumulatora.


Ploča s instrumentima
