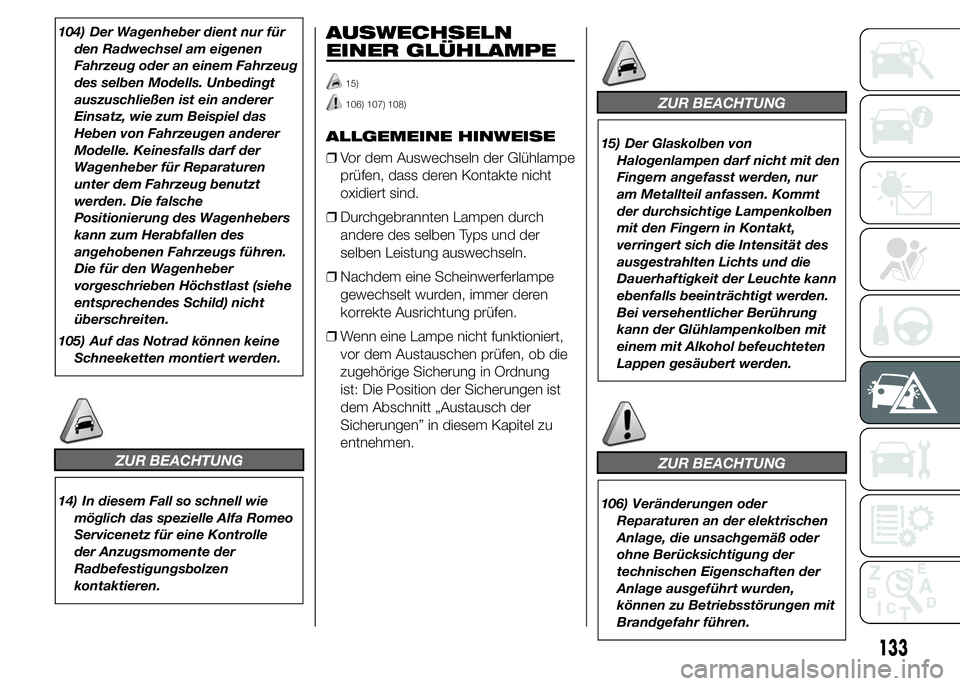

104) Der Wagenheber dient nur für
den Radwechsel am eigenen
Fahrzeug oder an einem Fahrzeug
des selben Modells. Unbedingt
auszuschließen ist ein anderer
Einsatz, wie zum Beispiel das
Heben von Fahrzeugen anderer
Modelle. Keinesfalls darf der
Wagenheber für Reparaturen
unter dem Fahrzeug benutzt
werden. Die falsche
Positionierung des Wagenhebers
kann zum Herabfallen des
angehobenen Fahrzeugs führen.
Die für den Wagenheber
vorgeschrieben Höchstlast (siehe
entsprechendes Schild) nicht
überschreiten.
105) Auf das Notrad können keine
Schneeketten montiert werden.
ZUR BEACHTUNG
14) In diesem Fall so schnell wie
möglich das spezielle Alfa Romeo
Servicenetz für eine Kontrolle
der Anzugsmomente der
Radbefestigungsbolzen
kontaktieren.
AUSWECHSELN
EINER GLÜHLAMPE
15)
106) 107) 108)
ALLGEMEINE HINWEISE
❒Vor dem Auswechseln der Glühlampe
prüfen, dass deren Kontakte nicht
oxidiert sind.
❒Durchgebrannten Lampen durch
andere des selben Typs und der
selben Leistung auswechseln.
❒Nachdem eine Scheinwerferlampe
gewechselt wurden, immer deren
korrekte Ausrichtung prüfen.
❒Wenn eine Lampe nicht funktioniert,
vor dem Austauschen prüfen, ob die
zugehörige Sicherung in Ordnung
ist: Die Position der Sicherungen ist
dem Abschnitt „Austausch der
Sicherungen” in diesem Kapitel zu
entnehmen.
ZUR BEACHTUNG
15) Der Glaskolben von
Halogenlampen darf nicht mit den
Fingern angefasst werden, nur
am Metallteil anfassen. Kommt
der durchsichtige Lampenkolben
mit den Fingern in Kontakt,
verringert sich die Intensität des
ausgestrahlten Lichts und die
Dauerhaftigkeit der Leuchte kann
ebenfalls beeinträchtigt werden.
Bei versehentlicher Berührung
kann der Glühlampenkolben mit
einem mit Alkohol befeuchteten
Lappen gesäubert werden.
ZUR BEACHTUNG
106) Veränderungen oder
Reparaturen an der elektrischen
Anlage, die unsachgemäß oder
ohne Berücksichtigung der
technischen Eigenschaften der
Anlage ausgeführt wurden,
können zu Betriebsstörungen mit
Brandgefahr führen.
133

107) In den Halogenlampen befindet
sich Gas unter hohem Druck, bei
einem Bruch könnten daher
Glasteilchen umhergeschleudert
werden.
108) Aufgrund der hohen
Versorgungsspannung dürfen die
Bi-Xenon-Lampen nur von
Fachpersonal ausgetauscht
werden: Todesgefahr! Das
spezielle Alfa Romeo Servicenetz
aufsuchen.ZUR BEACHTUNG Bei kaltem oder
feuchten Klima, nach starkem Regen
oder nach dem Waschen kann die
Oberfläche der Scheinwerfer
beschlagen und/oder Kondenswasser
auf der Innenseite bilden. Dies ist ein
natürliches Phänomen, das auf dem
Temperatur- und
Feuchtigkeitsunterschied zwischen der
Innen- und Außenseite der Scheibe
beruht. Dies ist kein Defekt und
beeinträchtigt auch nicht die normale
Funktion der
Beleuchtungsvorrichtungen. Der
Beschlag wird nach dem Einschalten
der Lichter ausgehend von der Mitte
des Scheinwerfers in Richtung
Randbereiche schnell verschwinden.
134
IM NOTFALL

LAMPENARTEN
Im Fahrzeug befinden sich folgende Lampen:
Glaslampen:(Typ A) sie werden eingedrückt. Um sie
herauszuziehen, muss daran gezogen werden.
Glühlampen mit Bajonettsockel:(Typ B) zum Herausnehmen
aus der Halterung kann der Lampenkolben eingedrückt und
nach links gedreht werden, dann herausnehmen.
Zylinderförmige Lampen:(Typ C) um sie zu entnehmen,
müssen sie von den zugehörigen Kontakten gelöst werden.
Halogenlampen:(Typ D) zum Entnehmen muss die
Spannfeder aus ihrem Sitz gedrückt werden.
135

Glühlampen Typ Leistung Siehe Abbildung
Vordere Standlicht/Tagfahrlicht (DRL) LED - -
Standleuchten hinten LED - -
Fern-/Abblendlicht (Versionen mit Bi-Halogen-
Scheinwerfern) (für Versionen/Märkte, wo
vorgesehen)H7 55W D
Fern-/Abblendlicht (Versionen mit Bi-Xenon-
Scheinwerfern) (für Versionen/Märkte, wo
vorgesehen)D1S 35 W -
Fern-/Abblendlicht (Versionen mit Bi-LED-
Scheinwerfern) (für Versionen/Märkte, wo
vorgesehen)LED - -
Fahrtrichtungsanzeiger vorne PY21W 21W B
Fahrtrichtungsanzeiger hinten PY21W 21W B
Fahrtrichtungsanzeiger seitlich WY5W 5W A
Bremsleuchte LED - -
3. Bremsleuchte LED - -
Kennzeichen W5W 5W A
Nebelrückleuchte W16W 16W A
Rückwärtsgang W16W 16W A
Deckenleuchte C10W 10W C
Kofferraumbeleuchtung W5W 5W A
136
IM NOTFALL

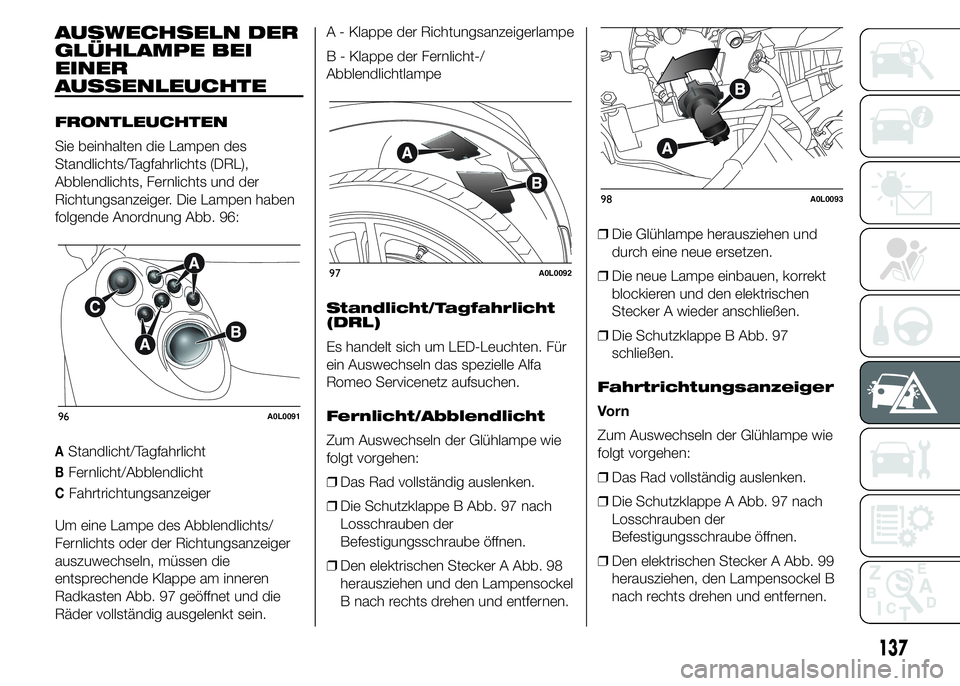

AUSWECHSELN DER
GLÜHLAMPE BEI
EINER
AUSSENLEUCHTE
FRONTLEUCHTEN
Sie beinhalten die Lampen des
Standlichts/Tagfahrlichts (DRL),
Abblendlichts, Fernlichts und der
Richtungsanzeiger. Die Lampen haben
folgende Anordnung Abb. 96:
AStandlicht/Tagfahrlicht
BFernlicht/Abblendlicht
CFahrtrichtungsanzeiger
Um eine Lampe des Abblendlichts/
Fernlichts oder der Richtungsanzeiger
auszuwechseln, müssen die
entsprechende Klappe am inneren
Radkasten Abb. 97 geöffnet und die
Räder vollständig ausgelenkt sein.A - Klappe der Richtungsanzeigerlampe
B - Klappe der Fernlicht-/
Abblendlichtlampe
Standlicht/Tagfahrlicht
(DRL)
Es handelt sich um LED-Leuchten. Für
ein Auswechseln das spezielle Alfa
Romeo Servicenetz aufsuchen.
Fernlicht/Abblendlicht
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Das Rad vollständig auslenken.
❒Die Schutzklappe B Abb. 97 nach
Losschrauben der
Befestigungsschraube öffnen.
❒Den elektrischen Stecker A Abb. 98
herausziehen und den Lampensockel
B nach rechts drehen und entfernen.❒Die Glühlampe herausziehen und
durch eine neue ersetzen.
❒Die neue Lampe einbauen, korrekt
blockieren und den elektrischen
Stecker A wieder anschließen.
❒Die Schutzklappe B Abb. 97
schließen.
Fahrtrichtungsanzeiger
Vo r n
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Das Rad vollständig auslenken.
❒Die Schutzklappe A Abb. 97 nach
Losschrauben der
Befestigungsschraube öffnen.
❒Den elektrischen Stecker A Abb. 99
herausziehen, den Lampensockel B
nach rechts drehen und entfernen.
96A0L0091
97A0L0092
98A0L0093
137

❒Die Glühlampe herausziehen und
durch eine neue ersetzen.
❒Die neue Lampe einbauen, korrekt
blockieren und den elektrischen
Stecker A wieder anschließen.
❒Die Schutzklappe A Abb. 97
schließen.
Seitlich
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒An der in der Abbildung gezeigten
Stelle auf die durchsichtige
Abdeckung A Abb. 100 drücken,
damit die Haltefeder
zusammengedrückt wird, und dann
das Aggregat nach außen entfernen.
❒Den Lampensockel nach links
drehen, die Lampe herausziehen und
austauschen.❒Den Lampensockel B wieder in die
durchsichtige Abdeckung einsetzen
und nach rechts drehen.
❒Das Aggregat wieder einsetzen,
wobei die interne Feder hörbar
einrasten muss.
HECKLEUCHTEN
Die Heckleuchten enthalten die Lampen
der Fahrtrichtungsanzeiger, des
Standlichts und des Bremslichts.
Fahrtrichtungsanzeiger
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Den Schutzdeckel A Abb. 101 (auf
jeder Seite einer) an der seitlichen
Verkleidung im Kofferraum entfernen.
❒Die Hand durch die Öffnung führen
und den zweiten Gummideckel B
Abb. 102 entfernen.❒Den Lampensockel drehen und
herausziehen.
❒Um die Lampe auszuwechseln, muss
sie eingedrückt und nach links
gedreht werden.
❒Die zuvor ausgebauten Deckel
wieder aufsetzen.
99A0L0094
100A0L0095
101A0L0096
102A0L0134
138
IM NOTFALL

Standlicht/Bremslicht
Es handelt sich um LED-Leuchten. Für
ein Auswechseln das spezielle Alfa
Romeo Servicenetz aufsuchen.
NEBELRÜCKLEUCHTE/
RÜCKFAHRLICHT
109)
Um eine Lampe der Nebelrückleuchte
A Abb. 103 oder des Rückfahrlichts
B Abb. 103 auszuwechseln,
folgendermaßen vorgehen:
❒Den Lampensockel C Abb. 104 nach
links drehen, die Lampe
herausziehen und austauschen.3. BREMSLEUCHTE
Es handelt sich um LED-Leuchten. Für
ein Auswechseln das spezielle Alfa
Romeo Servicenetz aufsuchen.
KENNZEICHENLEUCHTEN
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
❒Seitlich auf die durchsichtige
Abdeckung A drücken (Abbildung
Abb. 105), damit die Haltefeder
zusammengepresst wird, und dann
die Kennschildbeleuchtung A
entfernen.
❒Den Lampensockel B Abb. 106 nach
links drehen, die Lampe C
herausziehen und austauschen.
103A0L0097
104A0L0126105A0L0136
106A0L0099
139

ZUR BEACHTUNG
109) Die Nebelrückleuchte und das
Rückfahrlicht befinden sich in der
Nähe des Auspufftopfs. Beim
Auswechseln einer Lampe
vorsichtig arbeiten, um
Brandverletzungen zu vermeiden.
AUSWECHSELN
EINER GLÜHLAMPE
BEI EINEM
INNENLICHT
DECKENLEUCHTE
Zum Auswechseln der Glühlampe wie
folgt vorgehen:❒Die Deckenleuchte A Abb. 107 an
den von den Pfeilen angezeigten
Stellen herausziehen.
❒Die Schutzklappe B Abb. 108 öffnen,
die Lampe C aus den seitlichen
Kontakten lösen und auswechseln.
Sicherstellen, dass die neue Lampe
korrekt zwischen den Kontakten
blockiert ist.
❒Die Schutzklappe B Abb. 108 wieder
schließen und die Deckenleuchte A
Abb. 107 in ihrer Aufnahme
befestigen und sicher einrasten.
KOFFERRAUMBELEUCHTUNG
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Den Kofferraum öffnen und die
Deckenleuchte A Abb. 109
ausbauen; hierzu an der vom Pfeil
angezeigten Stelle Druck ausüben.107A0L0100
108A0L0101
109A0L0140
140
