2015 Alfa Romeo 4C Betriebsanleitung (in German)

VOM KUNDEN
ZUGEKAUFTES
ZUBEHÖR
Wenn nach dem Erwerb des Fahrzeugs
elektrisches Zubehör installiert werden
soll, das eine permanente
Stromversorgung benötigt
(Alarmanlage,
Satellitendiebstahlsicherung usw.) oder
Zubehör, das die Elektrik belastet,
sollte man sich an das spezielle Alfa
Romeo Servicenetz wenden. Das
Fachpersonal wird nicht nur das beste
Zubehör der Lineaccessori Alfa Romeo
vorschlagen, sondern überprüft auch,
ob die elektrische Anlage die geforderte
Belastung verkraften kann oder ob
eine stärkere Batterie eingebaut werden
muss.
44)
INSTALLATION VON
ELEKTRISCHEN/
ELEKTRONISCHEN
VORRICHTUNGEN
Elektrische/elektronische Vorrichtungen,
die nach dem Kauf des Fahrzeuges
und im Zuge der After-Sales-Betreuung
installiert werden, müssen mit
folgendem Kennzeichen versehen
sein:Abb. 52Fiat Group Automobiles S.p.A.
genehmigt die Montage von Sende-
und Empfangsgeräten unter der
Voraussetzung, dass diese fachgerecht
und unter Einhaltung der
Herstellerangaben in einer
Fachwerkstatt installiert werden.
ZUR BEACHTUNG Der Einbau von
Vorrichtungen, die zu Veränderungen
der Fahrzeugeigenschaften führen,
können zum Entzug der Fahrerlaubnis
seitens der zuständigen Behörden
sowie zum Verfall des
Garantieanspruchs für Defekte führen,
die durch die genannte Abänderung
zustande kommen oder direkt oder
indirekt auf diese zurückzuführen sind.
Fiat Group Automobiles S.p.A. haftet
nicht bei Schäden infolge der
Installation von Zubehörteilen, die nicht
von Fiat Group Automobiles S.p.A.
geliefert oder empfohlen werden und
nicht gemäß den mitgelieferten
Vorschriften installiert werden.FUNKGERÄTE UND
MOBILTELEFONE
Funkgeräte (wie Mobiltelefone,
CB-Geräte für Funkamateure o. Ä.)
dürfen im Fahrzeuginneren nur dann
benutzt werden, wenn eine separate
Außenantenne am Fahrzeug installiert
wurde.
ZUR BEACHTUNG Die Verwendung
dieser Geräte im Fahrgastraum (ohne
Außenantenne) könnte nicht nur für die
Passagiere gesundheitsschädlich
sein, sondern auch Betriebsstörungen
an den elektronischen Systemen des
Fahrzeugs bewirken, die somit die
Sicherheit beeinträchtigen können.
Für die Verwendung von offiziell in der
EG zugelassenen Mobiltelefonen (GSM,
GPRS, UMTS) wird empfohlen, sich
strengstens an die Anweisungen des
jeweiligen Herstellers zu halten.
52DISPOSITIVI-ELETTRONICI
53

ZUR BEACHTUNG

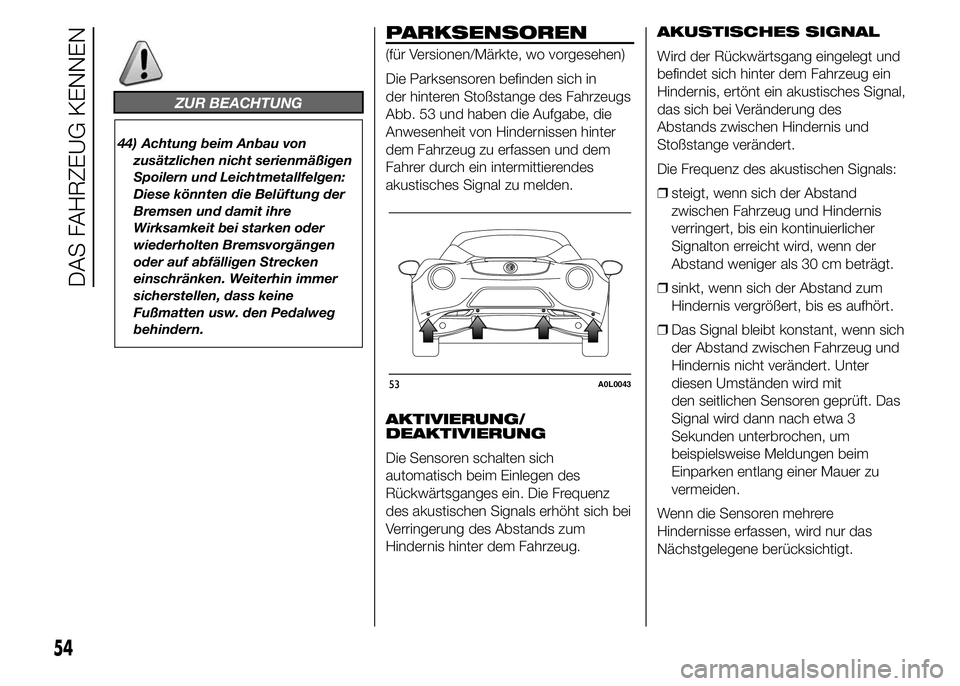

44) Achtung beim Anbau von
zusätzlichen nicht serienmäßigen
Spoilern und Leichtmetallfelgen:
Diese könnten die Belüftung der
Bremsen und damit ihre
Wirksamkeit bei starken oder
wiederholten Bremsvorgängen
oder auf abfälligen Strecken
einschränken. Weiterhin immer
sicherstellen, dass keine
Fußmatten usw. den Pedalweg
behindern.
PARKSENSOREN
(für Versionen/Märkte, wo vorgesehen)
Die Parksensoren befinden sich in
der hinteren Stoßstange des Fahrzeugs
Abb. 53 und haben die Aufgabe, die
Anwesenheit von Hindernissen hinter
dem Fahrzeug zu erfassen und dem
Fahrer durch ein intermittierendes
akustisches Signal zu melden.
AKTIVIERUNG/
DEAKTIVIERUNG
Die Sensoren schalten sich
automatisch beim Einlegen des
Rückwärtsganges ein. Die Frequenz
des akustischen Signals erhöht sich bei
Verringerung des Abstands zum
Hindernis hinter dem Fahrzeug.AKUSTISCHES SIGNAL
Wird der Rückwärtsgang eingelegt und
befindet sich hinter dem Fahrzeug ein
Hindernis, ertönt ein akustisches Signal,
das sich bei Veränderung des
Abstands zwischen Hindernis und
Stoßstange verändert.
Die Frequenz des akustischen Signals:
❒steigt, wenn sich der Abstand
zwischen Fahrzeug und Hindernis
verringert, bis ein kontinuierlicher
Signalton erreicht wird, wenn der
Abstand weniger als 30 cm beträgt.
❒sinkt, wenn sich der Abstand zum
Hindernis vergrößert, bis es aufhört.
❒Das Signal bleibt konstant, wenn sich
der Abstand zwischen Fahrzeug und
Hindernis nicht verändert. Unter
diesen Umständen wird mit
den seitlichen Sensoren geprüft. Das
Signal wird dann nach etwa 3
Sekunden unterbrochen, um
beispielsweise Meldungen beim
Einparken entlang einer Mauer zu
vermeiden.
Wenn die Sensoren mehrere
Hindernisse erfassen, wird nur das
Nächstgelegene berücksichtigt.
53A0L0043
54
DAS FAHRZEUG KENNEN

DISPLAY-MITTEILUNGEN
(für Versionen/Märkte, wo vorgesehen)
Bei der Aktivierung der Sensoren wird
die in Abb. 54 dargestellte
Bildschirmseite eingeblendet.
Die Information über das
Vorhandensein und den Abstand des
Hindernisses wird nicht nur akustisch,
sondern auch über eine Display-
Anzeige auf dem Armaturenbrett
gemeldet.
Das System meldet ein ermitteltes
Hindernis durch die Anzeige eines
Bogens in einer oder mehreren
Positionen, je nach Abstand des
Hindernisses und seiner Position in
Bezug auf das Fahrzeug.Wird ein Hindernis im mittleren hinteren
Bereich ermittelt, zeigt das Display
alle Bögen des hinteren mittleren
Bereichs, bis zum Bogen, der der
Position des Hindernisses entspricht.
Die Meldung erfolgt für die Hindernisse
im hinteren rechten oder linken Teil
auf analoge Weise.
Der Bogen, der dem Hindernis
entspricht, blinkt.
Die Farbe am Display hängt vom
Abstand und von der Position des
Hindernisses ab.
Das Fahrzeug befindet sich dann nahe
am Hindernis, wenn auf dem Display
nur ein fester Bogen angezeigt wird und
das akustische Signal kontinuierlich
ist.
Sind mehrere Hindernisse gegenwärtig,
wird das sich am nächsten befindliche
Hindernis gemeldet.
STÖRUNGSANZEIGEN
Eventuelle Betriebsstörungen der
Parksensoren werden beim Einlegen
des Rückwärtsganges durch das
Aufleuchten der Kontrollleuchte
auf
der Instrumententafel und der Meldung
auf dem Multifunktionsdisplay, wo
vorgesehen (siehe Kapitel
„Kontrollleuchten und Anzeigen”)
angezeigt.ALLGEMEINE HINWEISE
45)
4)
Beim Einparken muss man immer auf
Hindernisse achten, die sich ober- oder
unterhalb der Sensoren befinden.
Gegenstände in nächster Nähe zum
Heck des Fahrzeugs können unter
Umständen vom System nicht erkannt
werden und daher das Fahrzeug
beschädigen oder selbst beschädigt
werden.
Nachstehend einige Bedingungen,
welche die Leistungen der
Parksensoren beeinträchtigen können:
❒Ist die Sensoroberfläche mit Eis,
Schnee, Schlamm verschmutzt oder
wurde sie überlackiert, könnte dies
die Empfindlichkeit des Sensors und
somit die Systemleistung
beeinträchtigen.
❒Mechanische Störungen (z.B.
Autowäsche, Regen mit extremem
Wind, Hagel) könnten dazu führen,
dass der Sensor einen Gegenstand
meldet, der nicht vorhanden ist
(„Echostörung”).
54A0L0044
55

❒Signale im Ultraschallbereich (z. B.
Druckluftbremsen von Lastwagen
oder Presslufthammer) in der Nähe
des Fahrzeugs könnten die vom
Sensor gesendeten Signale
verändern.
❒Die Veränderung der
Sensorpositionen, wenn z.B. der
Radstand verändert wird, weil einige
Komponenten der Stoßdämpfer
abgenutzt sind), die Reifen
gewechselt wurden, das Fahrzeug
überladen ist, durch spezifische
Einstellungen oder nach dem
Reifenwechsel gesenkt ist, kann die
Leistung des Parksensorsystems
beeinträchtigen.
ZUR BEACHTUNG
45) Die Verantwortung beim
Einparken und anderen
gefährlichen Manövern liegt auf
jedem Fall immer und überall beim
Fahrer. Bei diesen Manövern
immer sicherstellen, dass sich
weder Personen (insbesondere
Kinder) noch Tiere im
Manöverbereich aufhalten. Die
Parksensoren bilden eine Hilfe für
den Fahrer, der jedoch die
Aufmerksamkeit während
möglicherweise gefährlichen
Manövern nie verringern darf,
auch wenn diese bei niedriger
Geschwindigkeit ausgeführt
werden.
ZUR BEACHTUNG
4) Für eine ordnungsgemäße
Funktion des Systems müssen die
Sensoren immer von
Verschmutzungen, Schnee oder
Eis gereinigt werden. Während
des Reinigungsvorgangs muss
das Verkratzen oder die
Beschädigung der Sensoren
sorgfältig vermieden werden. Die
Sensoren müssen immer mit
sauberem Wasser und eventuell
Autoreinigungsmittel gewaschen
werden. In den
Autowaschanlagen, die
Hydroreiniger mit Dampfstrahler
oder Hochdruckstrahler
verwenden, sollte man die
Sensoren schnell reinigen, wobei
man die Waschdüse in mehr als
10 cm Entfernung hält. Keine
Aufkleber an den Sensoren
anbringen.
56
DAS FAHRZEUG KENNEN

T.P.M.S.-SYSTEM
(Tyre Pressure
Monitoring System)
(für Versionen/Märkte, wo vorgesehen)
BESCHREIBUNG
Das System für die
Reifendruckkontrolle (TPMS) meldet
dem Fahrer, wenn der Reifendruck
in einem Reifen im Vergleich zu dem für
das Fahrzeug vorgeschriebenen
Kaltdruck sinkt.
Der Reifendruck ändert sich je nach
Außentemperatur. Bei kalter Außenluft
nimmt der Reifendruck ab.
Der Reifendruck muss immer im kalten
Zustand gemessen werden. D.h. dass
das Fahrzeug seit mindestens drei
Stunden stehen muss bzw. dass nach
einem Stillstand von 3 Stunden nicht
mehr als 1.6 km gefahren wurden.
Der Reifendruck darf im kalten Zustand
keinesfalls den Höchstwert des an
den Flanken des Reifens angegebenen
Höchstdruck überschreiten.
Der Reifendruck steigt auch während
der Fahrt. Dies ist ganz normal und der
Druck braucht nicht angepasst zu
werden.Das TPMS meldet einen zu niedrigen
Reifendruck, bis Abhilfe geschaffen
wird, d.h. bis der Reifendruck wieder
auf den für kalte Reifen
vorgeschriebene Druck erreicht bzw.
überschritten wird. Wenn die
Reifendruckkontrollleuchte
fest
leuchtet, muss der Reifendruck wieder
auf den für kalte Reifen
vorgeschriebene Druckwert gebracht
werden. Nach der automatischen
Aktualisierung des Systems, geht die
Reifendruckkontrollleuchte aus. Es
könnte sein, dass das Fahrzeug etwa
20 Minuten lang bei einer
Geschwindigkeit über 20 km/h
gefahren werden muss, damit das
TPMS diese Information erhält.
HINWEIS
❒Das TPMS ist keinesfalls ein Ersatz
für einen normalen Wartungsdienst
für die Reifen. Es meldet auch keine
sonstigen Fehlzustände der Reifen.
❒Das TPMS darf somit auch nicht als
Druckwächter während der
Einstellung des Reifendrucks benutzt
werden.❒Das Fahren mit ungenügendem
Reifendruck führt zu einer Erhitzung
der Reifen und kann zu Schäden
der Reifen führen. Ein ungenügender
Riefendruck verringert zudem die
Leistung bei gleichzeitig stärkerem
Verschleiß des Reifenprofils. Zudem
werden Fahrbarkeit und
Bremsverhalten verschlechtert.
❒Das TPMS ist kein Ersatz für eine
korrekte Wartung der Reifen. Der
Fahrer muss immer für einen
korrekten Reifendruck sorgen. Der
Reifendruck muss immer mit einem
geeigneten Druckwächter gemessen
werden. Dies gilt auch im Fall der
Reifendruck nicht auf einen Wert
gesunken ist, der ein Aufleuchten der
Kontrollleuchte verursacht.
❒Das TPMS meldet dem Fahrer ein
eventuell ungenügender Druck in
einem Reifen. Hierbei spielt der
Grund der Druckabnahme keine
Rolle, es könnten kalte
Außenlufttemperaturen oder der
normale Verlust des Reifendrucks
dafür verantwortlich sein.
❒Die saisonbedingten
Temperaturveränderungen
beeinflussen den Reifendruck.
57

Das TPMS benutzt Wireless-
Vorrichtungen mit elektronischen
Sensoren an den Radfelgen zur
konstanten Reifendruckmessung. Die
an jedem Rad installierten Sensoren
vermitteln als Bestandteil des
Ventilschafts verschiedene
Informationen über den Reifen an das
Empfangsmodul, damit der Druck
berechnet werden kann.
HINWEIS Die regelmäßige Kontrolle und
die Beibehaltung des korrekten
Druckwerts in allen vier Reifen sind von
äußerster Wichtigkeit.
Hinweis für niedrigen
Druck des
Reifendruckkontrol-
46) 47) 48) 49) 50) 51) 52) 53) 54)
Das System meldet dem Fahrer einer
oder mehrer Platte Reifen durch
Aufleuchten der Kontrollleuchte
an
der Instrumententafel und der Anzeige
einer entsprechenden Meldung auf dem
Display.Unter diesen Bedingungen das
Fahrzeug so schnell wie möglich
anhalten, den Reifendruck prüfen und
wieder auf den vorgegebenen Kaltwert
des Reifendrucks bringen. Das System
wird automatisch aktualisiert, und
nach einer entsprechenden
Aktualisierung mit dem Reifendruck
geht die Reifendruckkontrollleuchte
aus. Es könnte sein, dass das Fahrzeug
über 20 Minuten bei einer
Geschwindigkeit über 20 km/h
gefahren werden muss, damit diese
Information übertragen wird.Betriebsstörungen des
TPMS
Systemfehler werden durch die
entsprechende Leuchte
gemeldet.
Zuerst blinkt sie 75 Sekunden lang und
leuchtet dann fest. Dieser Zustand
ergibt sich unter folgenden
Bedingungen:
❒Dieser Fehler wird durch
elektronische Vorrichtungen oder
durch die Emission von
Radiofrequenzen verursacht, die
denen der TPM-Sensoren ähnlich
sind.
❒Anbringung von verdunkelnden
Folien, die mit den
Radiowellensignalen interferieren.
❒Schnee oder Eis an den Rädern oder
Radkästen.
❒Montierte Schneeketten.
❒Einsatz von Rädern/Reifen ohne
TPM-Sensoren.
55A0L0113
58
DAS FAHRZEUG KENNEN
lsystems

Für den korrekten Gebrauch des Systems gelten bei einem Rad-/Reifenwechsel die Angaben der folgenden Tabelle:
ArbeitSensoren an den
FahrzeugrädernStörungsmeldung Erforderlicher Eingriff
––JADas spezielle Alfa Romeo
Servicenetz aufsuchen
Radwechsel auf Winterreifen NEIN JADas spezielle Alfa Romeo
Servicenetz aufsuchen
Radwechsel auf Winterreifen JA NEIN –
Radwechsel auf Räder einer
anderen Größe (*)JA NEIN –
(*)Als alternative Reifen in der Betriebsanleitung und auf jeden Fall im Fahrzeugbrief; bei Lineaccessori Alfa Romeo verfügbar
59

ZUR BEACHTUNG
46) Das T.P.M.S.-System enthebt
den Fahrer nicht von der
regelmäßigen Kontrolle des
Reifendrucks und der Kontrolle
des Ersatzrads (siehe Abschnitt
„Räder” im Kapitel „Wartung und
Pflege”).
47) Der Reifendruck ist bei
ausgeruhten und kalten Reifen zu
überprüfen. Wenn der
Reifendruck aus einem beliebigen
Grund an warmen Reifen
kontrolliert wird, den Fülldruck
nicht verringern, wenn er den
vorgesehenen Wert überschreitet.
Die Kontrolle bei kalten Reifen
wiederholen.
48) Werden eines oder mehrere
Räder ohne Sensor eingebaut,
steht das System nicht mehr zur
Verfügung und es erscheint eine
entsprechende Meldung auf dem
Display, zusammen mit der
weniger als 1 Minute lang
blinkenden und dann
festleuchtenden T.P.M.S.-
Kontrollleuchte bis wieder 4 Räder
mit Sensoren eingebaut sind.49) Das T.P.M.S.-System ist nicht in
der Lage, plötzliche Druckverluste
an den Reifen zu melden (z.B.
wenn ein Reifen platzt). In diesem
Fall das Fahrzeug vorsichtig und
ohne starke Abbremsung
anhalten.
50) Der Austausch von normalen
und Winterreifen (und umgekehrt)
erfordert auch eine Einstellung
des T.P.M.S.-Systems, das nur
vom spezielle Alfa Romeo
Servicenetz durchgeführt werden
darf.
51) Der Reifendruck kann je nach
Außentemperatur variieren. Das
T.P.M.S. kann kurzzeitig einen
ungenügenden Reifendruck
anzeigen. In diesem Fall den
Reifendruck bei kalten Reifen
kontrollieren und ggf. den
korrekten Reifendruck wieder
herstellen.52) Wenn ein Reifen ausgebaut wird,
sollte auch die Gummidichtung
des Ventils ausgetauscht werden:
hierzu das spezielle Alfa Romeo
Servicenetz aufsuchen. Der
Aus-/Einbau der Reifen und/oder
Felgen verlangt spezielle
Vorsichtsmaßnahmen; um zu
vermeiden, dass die Sensoren
beschädigt oder falsch eingebaut
werden, muss der Reifenwechsel
und/oder Austausch der Felgen
von spezialisiertem Personal
durchgeführt werden. Das
spezielle Alfa Romeo Servicenetz
aufsuchen.
53) Starke Radiofrequenzstörungen
können die korrekte Funktion des
T.P.M.S.-Systems verhindern.
Dieser Zustand wird dem Fahrer
durch eine Mitteilung auf dem
Display angezeigt. Diese Anzeige
verschwindet automatisch, sobald
das System nicht mehr von der
Funkfrequenzstörung behindert
wird.
60
DAS FAHRZEUG KENNEN
