2015 Alfa Romeo 4C Betriebsanleitung (in German)

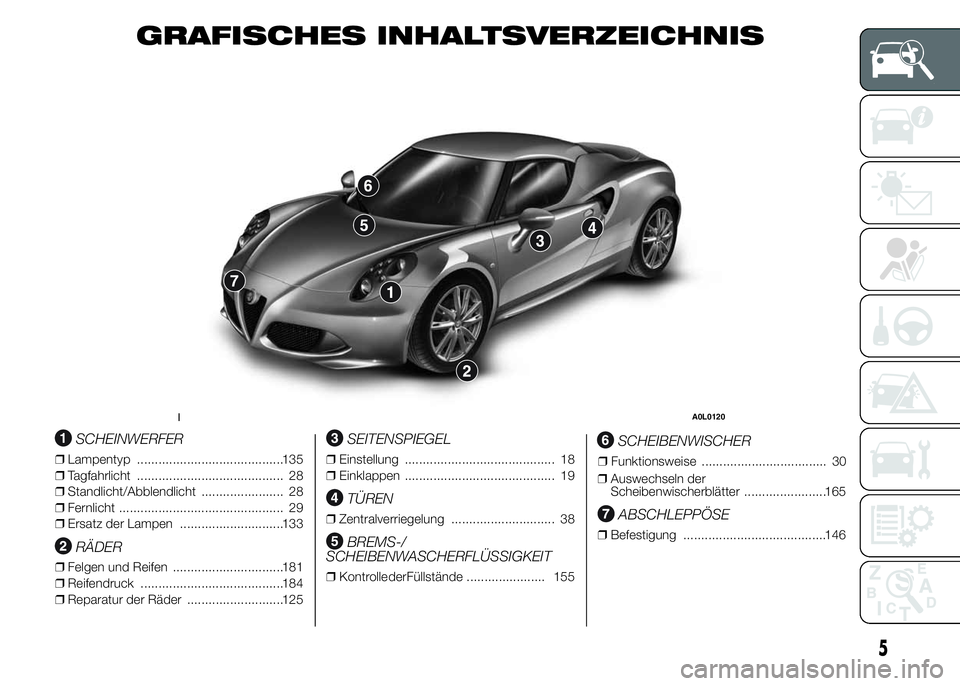

GRAFISCHES INHALTSVERZEICHNIS
.
SCHEINWERFER
❒Lampentyp .........................................135
❒Tagfahrlicht ......................................... 28
❒Standlicht/Abblendlicht ....................... 28
❒Fernlicht .............................................. 29
❒Ersatz der Lampen .............................133
RÄDER
❒Felgen und Reifen ...............................181
❒Reifendruck ........................................184
❒Reparatur der Räder ...........................125
SEITENSPIEGEL
❒Einstellung .......................................... 18
❒Einklappen .......................................... 19
TÜREN
❒Zentralverriegelung ............................. 38
BREMS-/
SCHEIBENWASCHERFLÜSSIGKEIT
❒KontrollederFüllstände ...................... 155
SCHEIBENWISCHER
❒Funktionsweise ................................... 30
❒Auswechseln der
Scheibenwischerblätter .......................165
ABSCHLEPPÖSE
❒Befestigung ........................................146
1A0L0120
5

.

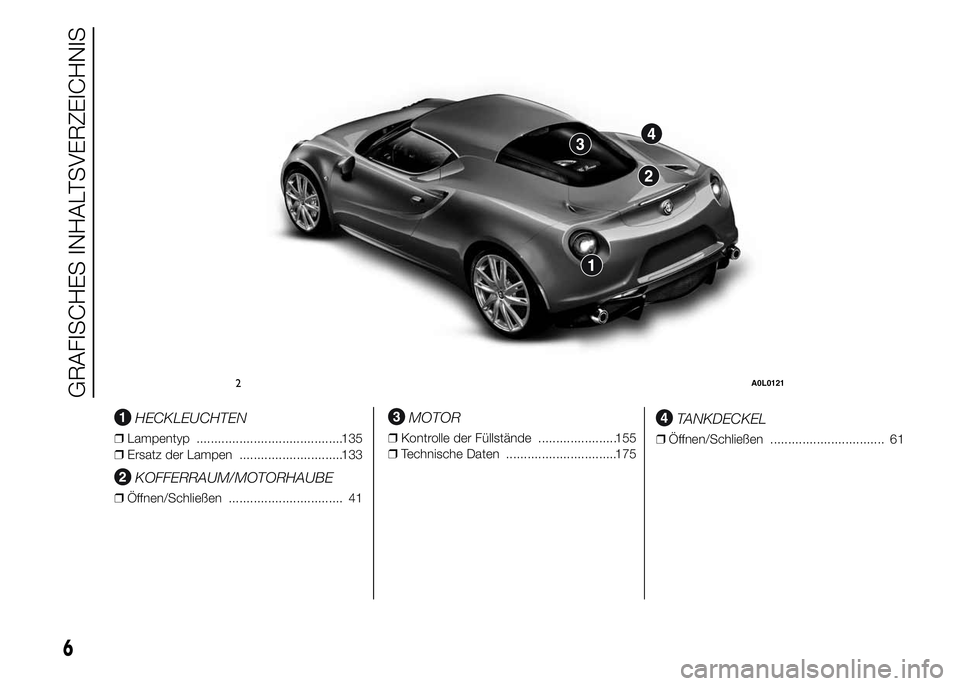

HECKLEUCHTEN
❒Lampentyp .........................................135
❒Ersatz der Lampen .............................133
KOFFERRAUM/MOTORHAUBE
❒Öffnen/Schließen ................................ 41
MOTOR
❒Kontrolle der Füllstände ......................155
❒Technische Daten ...............................175
TANKDECKEL
❒Öffnen/Schließen ................................ 61
2A0L0121
6

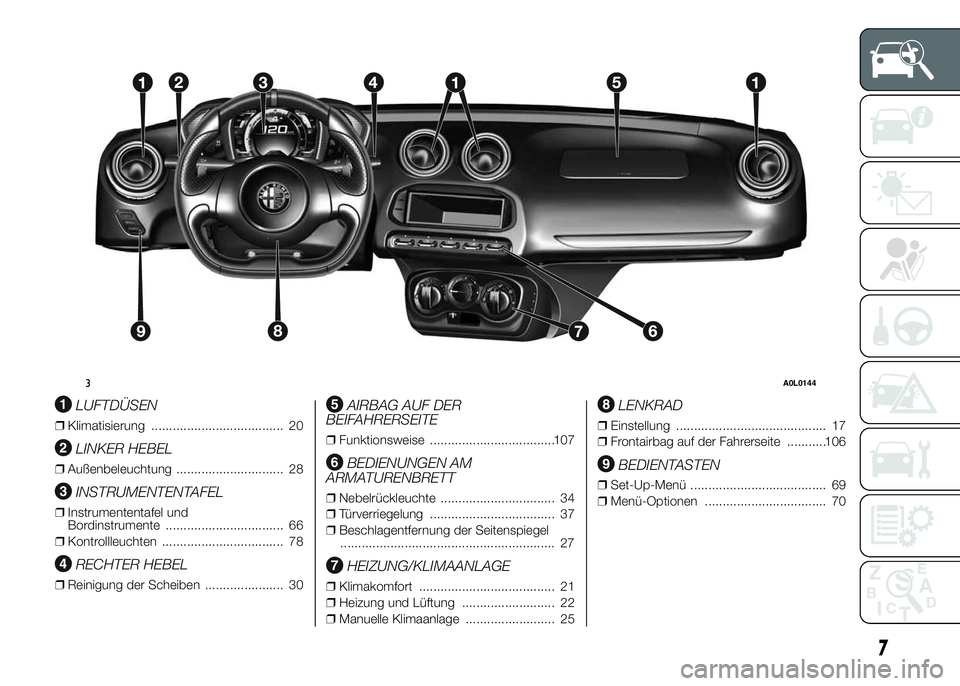

GRAFISCHES INHALTSVERZEICHNIS

.
LUFTDÜSEN
❒Klimatisierung ..................................... 20
LINKER HEBEL
❒Außenbeleuchtung .............................. 28
INSTRUMENTENTAFEL
❒Instrumententafel und
Bordinstrumente ................................. 66
❒Kontrollleuchten .................................. 78
RECHTER HEBEL
❒Reinigung der Scheiben ...................... 30
AIRBAG AUF DER
BEIFAHRERSEITE
❒Funktionsweise ...................................107
BEDIENUNGEN AM
ARMATURENBRETT
❒Nebelrückleuchte ................................ 34
❒Türverriegelung ................................... 37
❒Beschlagentfernung der Seitenspiegel
............................................................ 27
HEIZUNG/KLIMAANLAGE
❒Klimakomfort ...................................... 21
❒Heizung und Lüftung .......................... 22
❒Manuelle Klimaanlage ......................... 25
LENKRAD
❒Einstellung .......................................... 17
❒Frontairbag auf der Fahrerseite ...........106
BEDIENTASTEN
❒Set-Up-Menü ...................................... 69
❒Menü-Optionen .................................. 70
3A0L0144
7

.

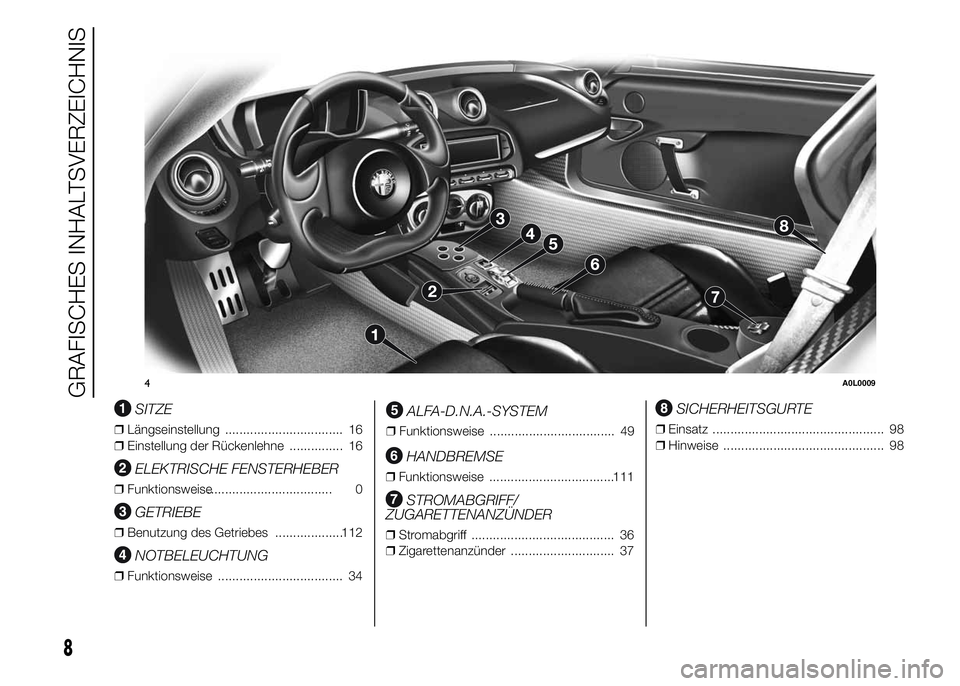

SITZE
❒Längseinstellung ................................. 16
❒Einstellung der Rückenlehne ............... 16
ELEKTRISCHE FENSTERHEBER
❒Funktionsweise................................... 0
GETRIEBE
❒Benutzung des Getriebes ...................112
NOTBELEUCHTUNG
❒Funktionsweise ................................... 34
ALFA-D.N.A.-SYSTEM
❒Funktionsweise ................................... 49
HANDBREMSE
❒Funktionsweise ...................................111
STROMABGRIFF/
ZUGARETTENANZÜNDER
❒Stromabgriff ........................................ 36
❒Zigarettenanzünder ............................. 37
SICHERHEITSGURTE
❒Einsatz ................................................ 98
❒Hinweise ............................................. 98
4A0L0009
8
GRAFISCHES INHALTSVERZEICHNIS

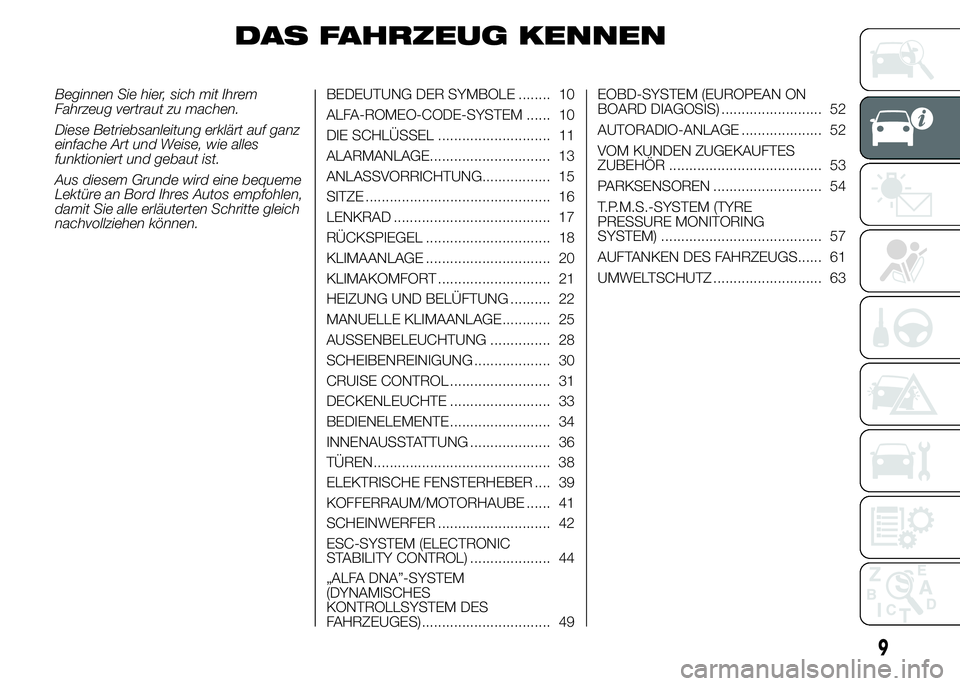

DAS FAHRZEUG KENNEN
Beginnen Sie hier, sich mit Ihrem
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz
einfache Art und Weise, wie alles
funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.BEDEUTUNG DER SYMBOLE ........ 10
ALFA-ROMEO-CODE-SYSTEM ...... 10
DIE SCHLÜSSEL ............................ 11
ALARMANLAGE.............................. 13
ANLASSVORRICHTUNG................. 15
SITZE .............................................. 16
LENKRAD ....................................... 17
RÜCKSPIEGEL ............................... 18
KLIMAANLAGE ............................... 20
KLIMAKOMFORT ............................ 21
HEIZUNG UND BELÜFTUNG .......... 22
MANUELLE KLIMAANLAGE............ 25
AUSSENBELEUCHTUNG ............... 28
SCHEIBENREINIGUNG ................... 30
CRUISE CONTROL ......................... 31
DECKENLEUCHTE ......................... 33
BEDIENELEMENTE ......................... 34
INNENAUSSTATTUNG .................... 36
TÜREN............................................ 38
ELEKTRISCHE FENSTERHEBER .... 39
KOFFERRAUM/MOTORHAUBE ...... 41
SCHEINWERFER ............................ 42
ESC-SYSTEM (ELECTRONIC
STABILITY CONTROL) .................... 44
„ALFA DNA”-SYSTEM
(DYNAMISCHES
KONTROLLSYSTEM DES
FAHRZEUGES)................................ 49EOBD-SYSTEM (EUROPEAN ON
BOARD DIAGOSIS) ......................... 52
AUTORADIO-ANLAGE .................... 52
VOM KUNDEN ZUGEKAUFTES
ZUBEHÖR ...................................... 53
PARKSENSOREN ........................... 54
T.P.M.S.-SYSTEM (TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 57
AUFTANKEN DES FAHRZEUGS...... 61
UMWELTSCHUTZ ........................... 63
9

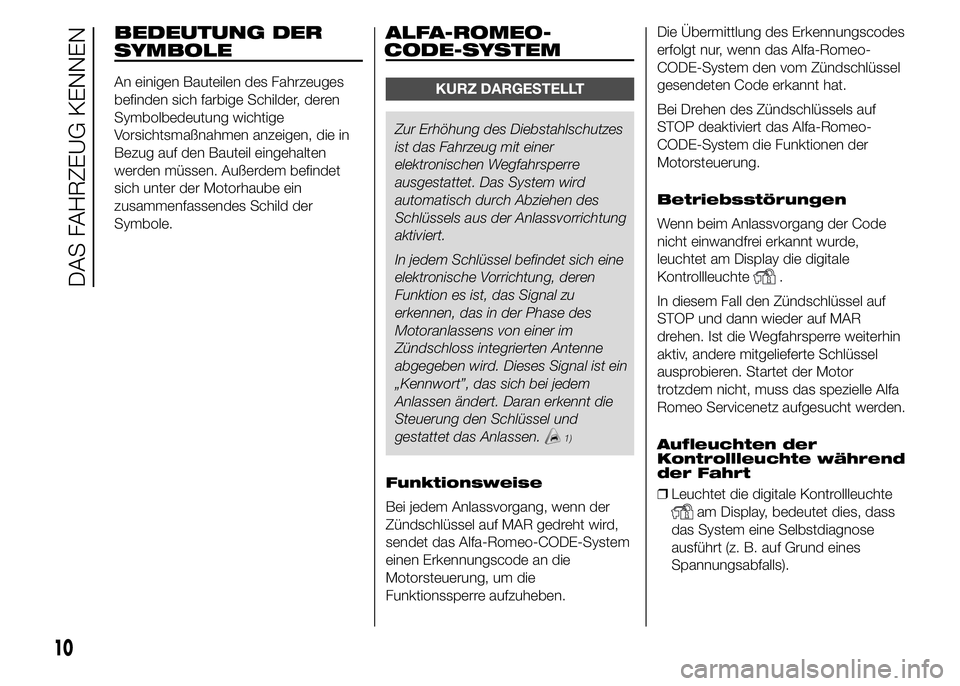

BEDEUTUNG DER
SYMBOLE
An einigen Bauteilen des Fahrzeuges
befinden sich farbige Schilder, deren
Symbolbedeutung wichtige
Vorsichtsmaßnahmen anzeigen, die in
Bezug auf den Bauteil eingehalten
werden müssen. Außerdem befindet
sich unter der Motorhaube ein
zusammenfassendes Schild der
Symbole.
ALFA-ROMEO-
KURZ DARGESTELLT
Zur Erhöhung des Diebstahlschutzes
ist das Fahrzeug mit einer
elektronischen Wegfahrsperre
ausgestattet. Das System wird
automatisch durch Abziehen des
Schlüssels aus der Anlassvorrichtung
aktiviert.
In jedem Schlüssel befindet sich eine
elektronische Vorrichtung, deren
Funktion es ist, das Signal zu
erkennen, das in der Phase des
Motoranlassens von einer im
Zündschloss integrierten Antenne
abgegeben wird. Dieses Signal ist ein
„Kennwort”, das sich bei jedem
Anlassen ändert. Daran erkennt die
Steuerung den Schlüssel und
gestattet das Anlassen.
1)
Funktionsweise
Bei jedem Anlassvorgang, wenn der
Zündschlüssel auf MAR gedreht wird,
sendet das Alfa-Romeo-CODE-System
einen Erkennungscode an die
Motorsteuerung, um die
Funktionssperre aufzuheben.Die Übermittlung des Erkennungscodes
erfolgt nur, wenn das Alfa-Romeo-
CODE-System den vom Zündschlüssel
gesendeten Code erkannt hat.
Bei Drehen des Zündschlüssels auf
STOP deaktiviert das Alfa-Romeo-
CODE-System die Funktionen der
Motorsteuerung.
Betriebsstörungen
Wenn beim Anlassvorgang der Code
nicht einwandfrei erkannt wurde,
leuchtet am Display die digitale
Kontrollleuchte
.
In diesem Fall den Zündschlüssel auf
STOP und dann wieder auf MAR
drehen. Ist die Wegfahrsperre weiterhin
aktiv, andere mitgelieferte Schlüssel
ausprobieren. Startet der Motor
trotzdem nicht, muss das spezielle Alfa
Romeo Servicenetz aufgesucht werden.
Aufleuchten der
Kontrollleuchte während
der Fahrt
❒Leuchtet die digitale Kontrollleuchte
am Display, bedeutet dies, dass
das System eine Selbstdiagnose
ausführt (z. B. auf Grund eines
Spannungsabfalls).
10
DAS FAHRZEUG KENNEN
CODE-SYSTEM

❒Leuchtet die Kontrollleuchte
weiterhin, muss das spezielle Alfa
Romeo Servicenetz aufgesucht
werden.
ZUR BEACHTUNG
1) Gewalteinwirkung auf den
Schlüssel kann die elektronischen
Bauteile darin beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im
Inneren der Schlüssel zu
gewährleisten, ist eine direkte
Sonneneinstrahlung zu
vermeiden.

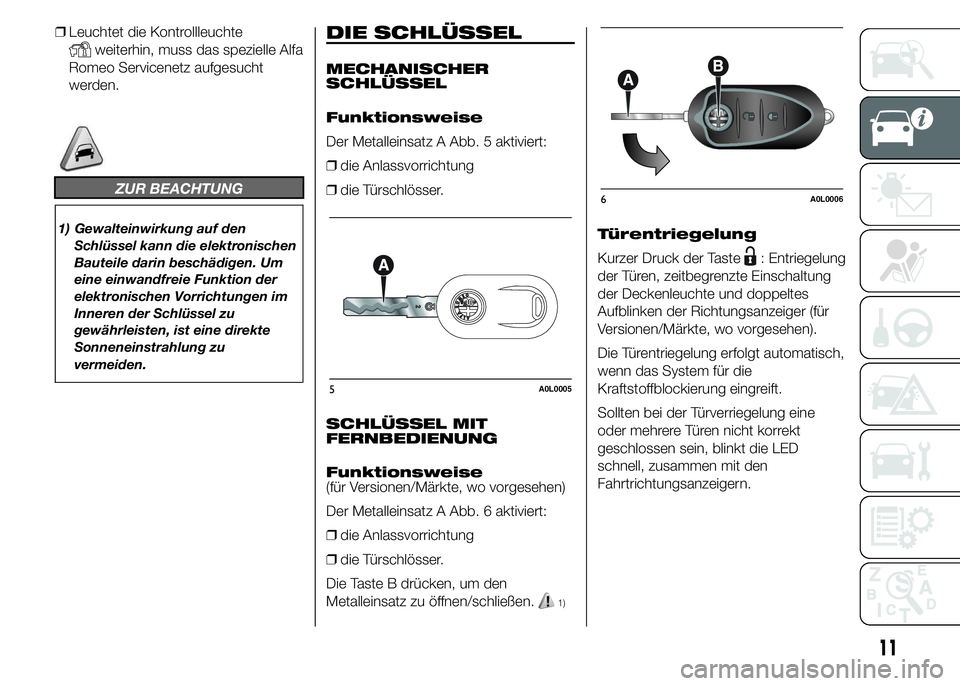

DIE SCHLÜSSEL
MECHANISCHER
SCHLÜSSEL
Funktionsweise
Der Metalleinsatz A Abb. 5 aktiviert:
❒die Anlassvorrichtung
❒die Türschlösser.
SCHLÜSSEL MIT
FERNBEDIENUNG
Funktionsweise
(für Versionen/Märkte, wo vorgesehen)
Der Metalleinsatz A Abb. 6 aktiviert:
❒die Anlassvorrichtung
❒die Türschlösser.
Die Taste B drücken, um den
Metalleinsatz zu öffnen/schließen.
1)
Türentriegelung
Kurzer Druck der Taste
: Entriegelung
der Türen, zeitbegrenzte Einschaltung
der Deckenleuchte und doppeltes
Aufblinken der Richtungsanzeiger (für
Versionen/Märkte, wo vorgesehen).
Die Türentriegelung erfolgt automatisch,
wenn das System für die
Kraftstoffblockierung eingreift.
Sollten bei der Türverriegelung eine
oder mehrere Türen nicht korrekt
geschlossen sein, blinkt die LED
schnell, zusammen mit den
Fahrtrichtungsanzeigern.
5A0L0005
6A0L0006
11

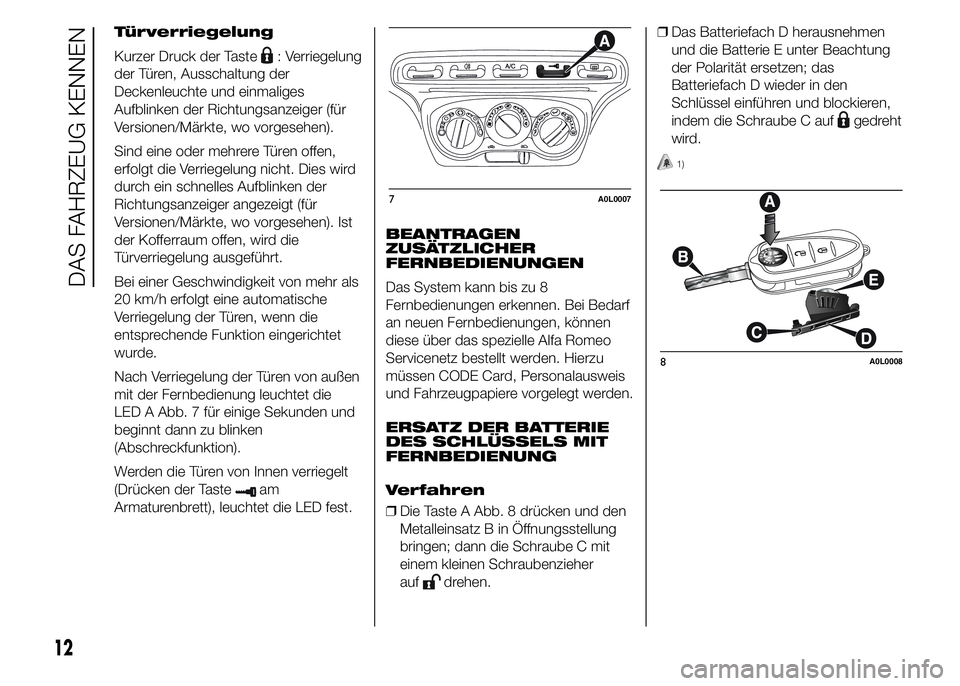

Türverriegelung
Kurzer Druck der Taste
: Verriegelung
der Türen, Ausschaltung der
Deckenleuchte und einmaliges
Aufblinken der Richtungsanzeiger (für
Versionen/Märkte, wo vorgesehen).
Sind eine oder mehrere Türen offen,
erfolgt die Verriegelung nicht. Dies wird
durch ein schnelles Aufblinken der
Richtungsanzeiger angezeigt (für
Versionen/Märkte, wo vorgesehen). Ist
der Kofferraum offen, wird die
Türverriegelung ausgeführt.
Bei einer Geschwindigkeit von mehr als
20 km/h erfolgt eine automatische
Verriegelung der Türen, wenn die
entsprechende Funktion eingerichtet
wurde.
Nach Verriegelung der Türen von außen
mit der Fernbedienung leuchtet die
LED A Abb. 7 für einige Sekunden und
beginnt dann zu blinken
(Abschreckfunktion).
Werden die Türen von Innen verriegelt
(Drücken der Taste
am
Armaturenbrett), leuchtet die LED fest.BEANTRAGEN
ZUSÄTZLICHER
FERNBEDIENUNGEN
Das System kann bis zu 8
Fernbedienungen erkennen. Bei Bedarf
an neuen Fernbedienungen, können
diese über das spezielle Alfa Romeo
Servicenetz bestellt werden. Hierzu
müssen CODE Card, Personalausweis
und Fahrzeugpapiere vorgelegt werden.
ERSATZ DER BATTERIE
DES SCHLÜSSELS MIT
FERNBEDIENUNG
Verfahren
❒Die Taste A Abb. 8 drücken und den
Metalleinsatz B in Öffnungsstellung
bringen; dann die Schraube C mit
einem kleinen Schraubenzieher
auf
drehen.❒Das Batteriefach D herausnehmen
und die Batterie E unter Beachtung
der Polarität ersetzen; das
Batteriefach D wieder in den
Schlüssel einführen und blockieren,
indem die Schraube C auf
gedreht
wird.
1)
7A0L0007
8A0L0008
12
DAS FAHRZEUG KENNEN
