2015.75 OPEL KARL Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

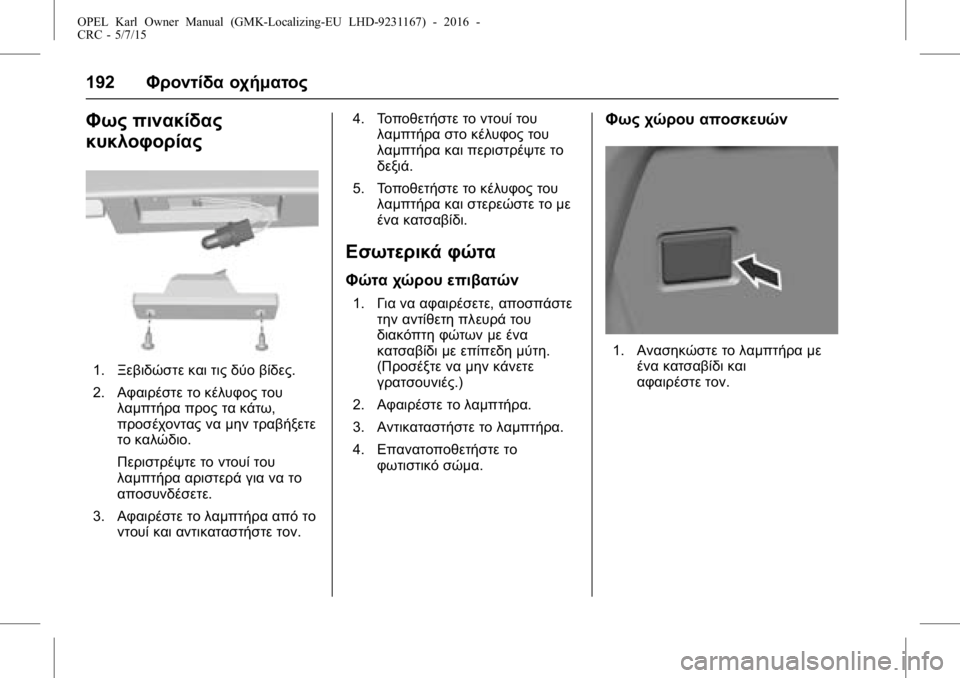

192Φροντίδα οχήματος
Φως πινακίδας
κυκλοφορίας
1.Ξεβιδώστε και τις δύο βίδες.
2. Αφαιρέστε το κέλυφος του
λαμπτήρα προς τα κάτω,
προσέχοντας να μην τραβήξετε
το καλώδιο.
Περιστρέψτε το ντουί του
λαμπτήρα αριστερά για να το
αποσυνδέσετε.
3. Αφαιρέστε το λαμπτήρα από το
ντουί και αντικαταστήστε τον. 4.
Τοποθετήστε το ντουί του
λαμπτήρα στο κέλυφος του
λαμπτήρα και περιστρέψτε το
δεξιά.
5. Τοποθετήστε το κέλυφος του
λαμπτήρα και στερεώστε το με
ένα κατσαβίδι.
Εσωτερικά φώτα
Φώτα χώρου επιβατών
1.Για να αφαιρέσετε, αποσπάστε
την αντίθετη πλευρά του
διακόπτη φώτων με ένα
κατσαβίδι με επίπεδη μύτη.
(Προσέξτε να μην κάνετε
γρατσουνιές.)
2. Αφαιρέστε το λαμπτήρα.
3. Αντικαταστήστε το λαμπτήρα.
4. Επανατοποθετήστε το
φωτιστικό σώμα.
Φως χώρου αποσκευών
1.Ανασηκώστε το λαμπτήρα με
ένα κατσαβίδι και
αφαιρέστε τον .

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

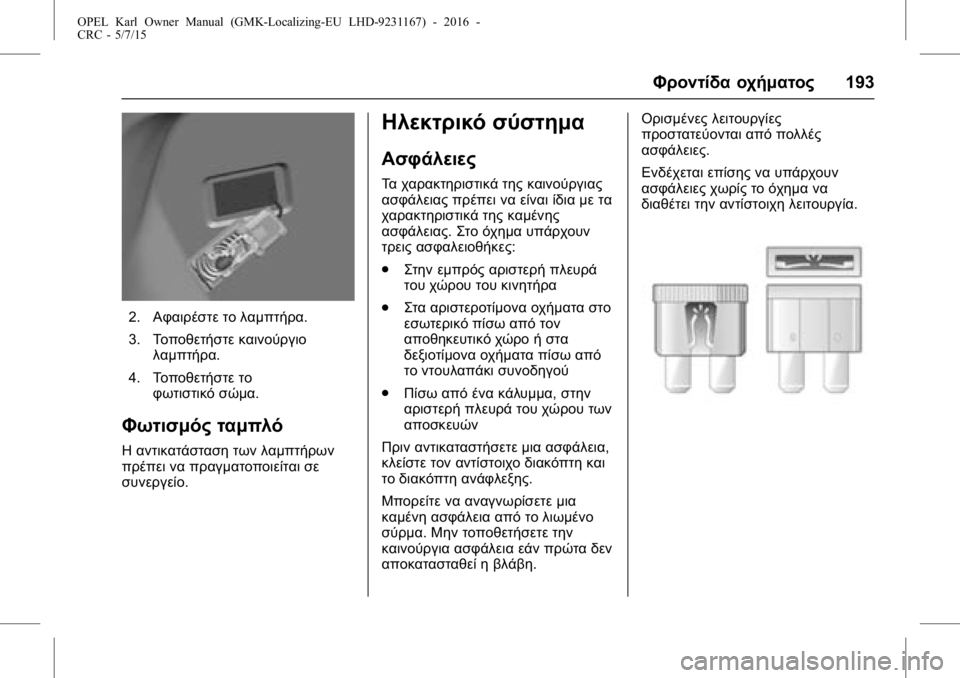

Φροντίδα οχήματος193
2.Αφαιρέστε το λαμπτήρα.
3. Τοποθετήστε καινούργιο
λαμπτήρα.
4. Τοποθετήστε το
φωτιστικό σώμα.
Φωτισμός ταμπλό
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.
Ηλεκτρικό σύστημα
Ασφάλειες
Τα χαρακτηριστικά της καινούργιας
ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης
ασφάλειας. Στο όχημα υπάρχουν
τρεις ασφαλειοθήκες:
. Στην εμπρός αριστερή πλευρά
του χώρου του κινητήρα
. Στα αριστεροτίμονα οχήματα στο
εσωτερικό πίσω από τον
αποθηκευτικό χώρο ή στα
δεξιοτίμονα οχήματα πίσω από
το ντουλαπάκι συνοδηγού
. Πίσω από ένα κάλυμμα, στην
αριστερή πλευρά του χώρου των
αποσκευών
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και
το διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια
καμένη ασφάλεια από το λιωμένο
σύρμα. Μην τοποθετήσετε την
καινούργια ασφάλεια εάν πρώτα δεν
αποκατασταθεί η βλάβη. Ορισμένες λειτουργίες
προστατεύονται από πολλές
ασφάλειες.
Ενδέχεται επίσης να υπάρχουν
ασφάλειες χωρίς το όχημα να
διαθέτει την αντίστοιχη λειτουργία.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

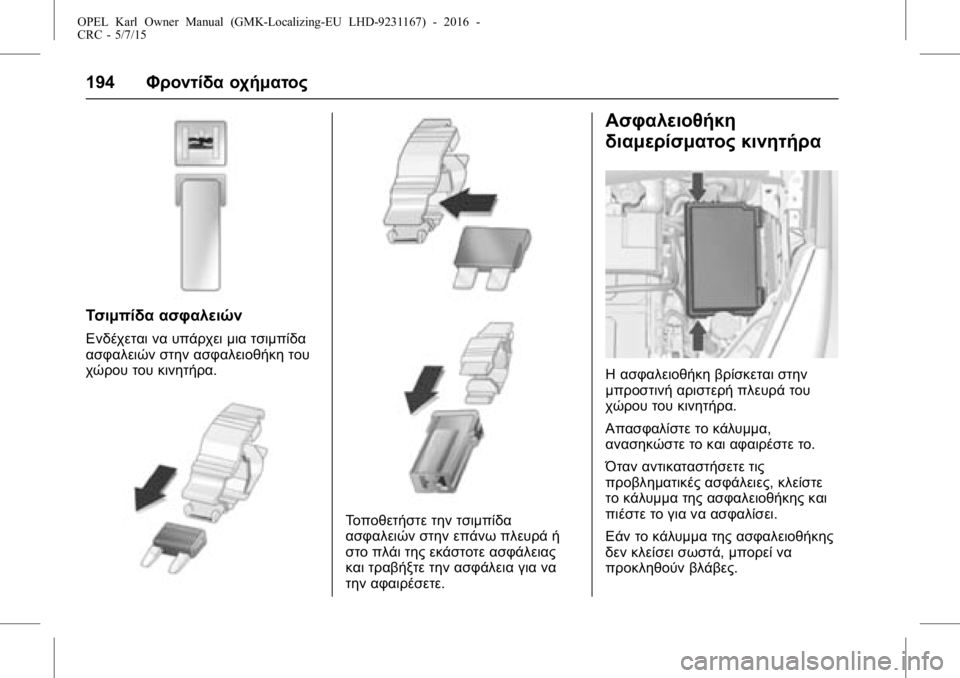

194Φροντίδα οχήματος
Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.
Τοποθετήστε την τσιμπίδα
ασφαλειών στην επάνω πλευρά ή
στο πλάι της εκάστοτε ασφάλειας
και τραβήξτε την ασφάλεια για να
την αφαιρέσετε.
Ασφαλειοθήκη
διαμερίσματος κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του
χώρου του κινητήρα.
Απασφαλίστε το κάλυμμα,
ανασηκώστε το και αφαιρέστε το.
Όταν αντικαταστήσετε τις
προβληματικές ασφάλειες, κλείστε
το κάλυμμα της ασφαλειοθήκης και
πιέστε το για να ασφαλίσει.
Εάν το κάλυμμα της ασφαλειοθήκης
δεν κλείσει σωστά, μπορεί να
προκληθούν βλάβες.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Φροντίδα οχήματος195
Αρ.Κύκλωμα
1 Μάνταλο πέμπτης πόρτας
2 - 3
Πίσω σύστημα
αποθάμβωσης
4 Θέρμανση εξωτερικού
καθρέπτη
5 Ηλιοροφή
6 Μονάδα ελέγχου κιβωτίου
ταχυτήτων συνεχώς
μεταβαλλόμενων σχέσεων
7 Αισθητήρας ροής
μάζας αέρα
8 Αντλία βοηθητικού
θερμαντήρα
9 Βαλβίδα συστήματος
αντιμπλοκαρίσματος
τροχών
10 Σύστημα ελέγχου
ρυθμιζόμενης τάσης
11 Κάμερα πίσω θέασης
12 -
13 -
14 Ηλεκτρονική μονάδα
ελέγχου κινητήρα/
Ηλεκτρονική μονάδα
ελέγχου κιβωτίου ταχυτήτων 15
Ηλεκτρονική μονάδα
ελέγχου ψεκασμού
καυσίμου/Μίζα
16 Μοτέρ αντλίας καυσίμου
17 Μονάδα ελέγχου κινητήρα1
18 Μονάδα ελέγχου κινητήρα2
19 Μπεκ ψεκασμού, Ανάφλεξη
20 Σύστημα κλιματισμού
21 Αισθητήρας έξυπνης
μπαταρίας
22 Ηλεκτρική κλειδαριά
κολόνας τιμονιού
23 Χαμηλή ταχύτητα
ανεμιστήρα ψύξης
24 -
25 Διακόπτης εξωτερικού
καθρέπτη
26 Ηλεκτρονική μονάδα
ελέγχου κινητήρα/Μονάδα
αυτοματοποιημένου
μηχανικού κιβωτίου
ταχυτήτων
27 Ηλεκτρομαγνητική βαλβίδα
εξαέρωσης κάνιστρου
εκπομπών αναθυμιάσεων

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

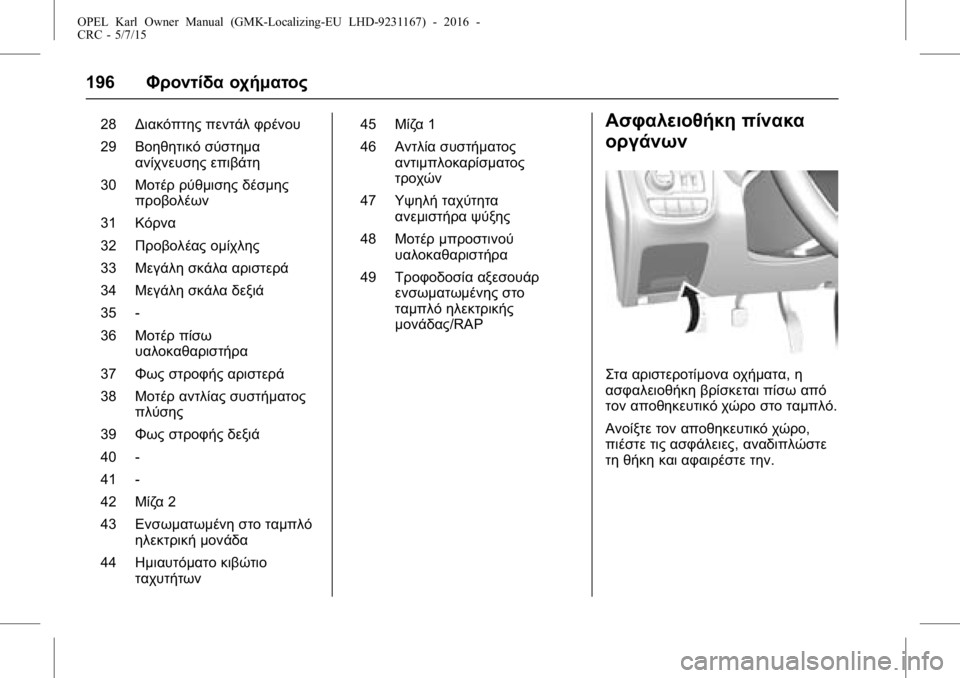

196Φροντίδα οχήματος
28Διακόπτης πεντάλ φρένου
29 Βοηθητικό σύστημα
ανίχνευσης επιβάτη
30 Μοτέρ ρύθμισης δέσμης
προβολέων
31 Κόρνα
32 Προβολέας ομίχλης
33 Μεγάλη σκάλα αριστερά
34 Μεγάλη σκάλα δεξιά
35 -
36 Μοτέρ πίσω
υαλοκαθαριστήρα
37 Φως στροφής αριστερά
38 Μοτέρ αντλίας συστήματος
πλύσης
39 Φως στροφής δεξιά
40 -
41 -
42 Μίζα2
43 Ενσωματωμένη στο ταμπλό
ηλεκτρική μονάδα
44 Ημιαυτόματο κιβώτιο
ταχυτήτων 45
Μίζα1
46 Αντλία συστήματος
αντιμπλοκαρίσματος
τροχών
47 Υψηλή ταχύτητα
ανεμιστήρα ψύξης
48 Μοτέρ μπροστινού
υαλοκαθαριστήρα
49 Τροφοδοσία αξεσουάρ
ενσωματωμένης στο
ταμπλό ηλεκτρικής
μονάδας/RAPΑσφαλειοθήκη πίνακα
οργάνων
Στα αριστεροτίμονα οχήματα, η
ασφαλειοθήκη βρίσκεται πίσω από
τον αποθηκευτικό χώρο στο ταμπλό.
Ανοίξτε τον αποθηκευτικό χώρο,
πιέστε τις ασφάλειες, αναδιπλώστε
τη θήκη και αφαιρέστε την.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

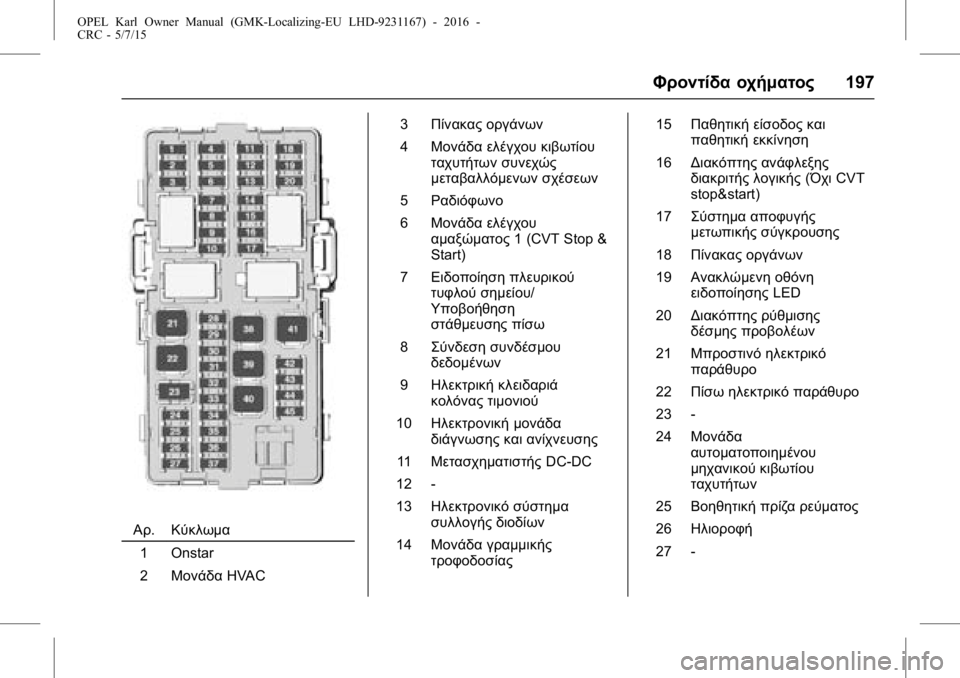

Φροντίδα οχήματος197
Αρ.Κύκλωμα
1 Onstar
2 Μονάδα HVAC 3
Πίνακας οργάνων
4 Μονάδα ελέγχου κιβωτίου
ταχυτήτων συνεχώς
μεταβαλλόμενων σχέσεων
5 Ραδιόφωνο
6 Μονάδα ελέγχου
αμαξώματος 1 (CVT Stop &
Start)
7 Ειδοποίηση πλευρικού
τυφλού σημείου/
Υποβοήθηση
στάθμευσης πίσω
8 Σύνδεση συνδέσμου
δεδομένων
9 Ηλεκτρική κλειδαριά
κολόνας τιμονιού
10 Ηλεκτρονική μονάδα
διάγνωσης και ανίχνευσης
11 Μετασχηματιστής DC-DC
12 -
13 Ηλεκτρονικό σύστημα
συλλογής διοδίων
14 Μονάδα γραμμικής
τροφοδοσίας 15
Παθητική είσοδος και
παθητική εκκίνηση
16 Διακόπτης ανάφλεξης
διακριτής λογικής (ΌχιCVT
stop&start)
17 Σύστημα αποφυγής
μετωπικής σύγκρουσης
18 Πίνακας οργάνων
19 Ανακλώμενη οθόνη
ειδοποίησης LED
20 Διακόπτης ρύθμισης
δέσμης προβολέων
21 Μπροστινό ηλεκτρικό
παράθυρο
22 Πίσω ηλεκτρικό παράθυρο
23 -
24 Μονάδα
αυτοματοποιημένου
μηχανικού κιβωτίου
ταχυτήτων
25 Βοηθητική πρίζα ρεύματος
26 Ηλιοροφή
27 -

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

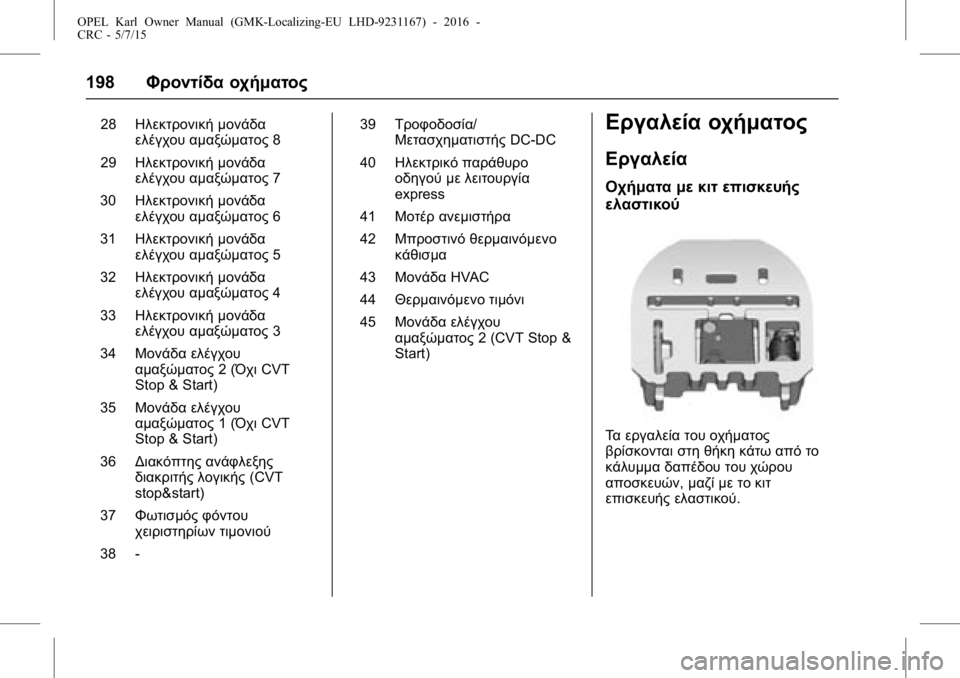

198Φροντίδα οχήματος
28Ηλεκτρονική μονάδα
ελέγχου αμαξώματος 8
29 Ηλεκτρονική μονάδα
ελέγχου αμαξώματος 7
30 Ηλεκτρονική μονάδα
ελέγχου αμαξώματος 6
31 Ηλεκτρονική μονάδα
ελέγχου αμαξώματος 5
32 Ηλεκτρονική μονάδα
ελέγχου αμαξώματος 4
33 Ηλεκτρονική μονάδα
ελέγχου αμαξώματος 3
34 Μονάδα ελέγχου
αμαξώματος 2 (ΌχιCVT
Stop & Start)
35 Μονάδα ελέγχου
αμαξώματος 1 (ΌχιCVT
Stop & Start)
36 Διακόπτης ανάφλεξης
διακριτής λογικής (CVT
stop&start)
37 Φωτισμός φόντου
χειριστηρίων τιμονιού
38 - 39
Τροφοδοσία/
Μετασχηματιστής DC-DC
40 Ηλεκτρικό παράθυρο
οδηγού με λειτουργία
express
41 Μοτέρ ανεμιστήρα
42 Μπροστινό θερμαινόμενο
κάθισμα
43 Μονάδα HVAC
44 Θερμαινόμενο τιμόνι
45 Μονάδα ελέγχου
αμαξώματος 2 (CVT Stop &
Start)Εργαλεία οχήματος
Εργαλεία
Οχήματα με κιτ επισκευής
ελαστικού
Τα εργαλεία του οχήματος
βρίσκονται στη θήκη κάτω από το
κάλυμμα δαπέδου του χώρου
αποσκευών, μαζί με το κιτ
επισκευής ελαστικού.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

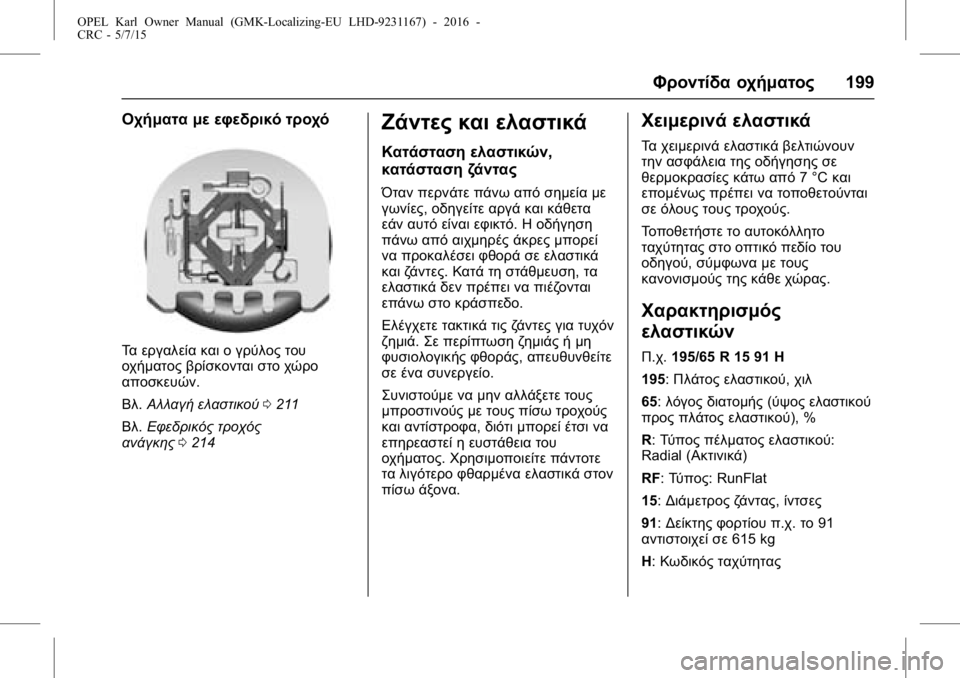

Φροντίδα οχήματος199
Οχήματα με εφεδρικό τροχό
Τα εργαλεία και ο γρύλος του
οχήματος βρίσκονται στο χώρο
αποσκευών.
Βλ.Αλλαγή ελαστικού 0211
Βλ. Εφεδρικός τροχός
ανάγκης 0214
Ζάντες και ελαστικά
Κατάσταση ελαστικών,
κατάσταση ζάντας
Όταν περνάτε πάνω από σημεία με
γωνίες, οδηγείτε αργά και κάθετα
εάν αυτό είναι εφικτό. Η οδήγηση
πάνω από αιχμηρές άκρες μπορεί
να προκαλέσει φθορά σε ελαστικά
και ζάντες. Κατά τη στάθμευση, τα
ελαστικά δεν πρέπει να πιέζονται
επάνω στο κράσπεδο.
Ελέγχετε τακτικά τις ζάντες για τυχόν
ζημιά. Σε περίπτωση ζημιάς ή μη
φυσιολογικής φθοράς, απευθυνθείτε
σε ένα συνεργείο.
Συνιστούμε να μην αλλάξετε τους
μπροστινούς με τους πίσω τροχούς
και αντίστροφα, διότι μπορεί έτσι να
επηρεαστεί η ευστάθεια του
οχήματος .Χρησιμοποιείτε πάντοτε
τα λιγότερο φθαρμένα ελαστικά στον
πίσω άξονα.
Χειμερινά ελαστικά
Τα χειμερινά ελαστικά βελτιώνουν
την ασφάλεια της οδήγησης σε
θερμοκρασίες κάτω από 7 °Cκαι
επομένως πρέπει να τοποθετούνται
σε όλους τους τροχούς.
Τοποθετήστε το αυτοκόλλητο
ταχύτητας στο οπτικό πεδίο του
οδηγού, σύμφωνα με τους
κανονισμούς της κάθε χώρας.
Χαρακτηρισμός
ελαστικών
Π.χ. 195/65 R 15 91 H
195: Πλάτος ελαστικού, χιλ
65: λόγος διατομής (ύψος ελαστικού
προς πλάτος ελαστικού), %
R: Τύπος πέλματος ελαστικού:
Radial (Ακτινικά)
RF: Τύπος: RunFlat
15: Διάμετρος ζάντας, ίντσες
91: Δείκτης φορτίου π.χ. το91
αντιστοιχεί σε 615 kg
H: Κωδικός ταχύτητας
