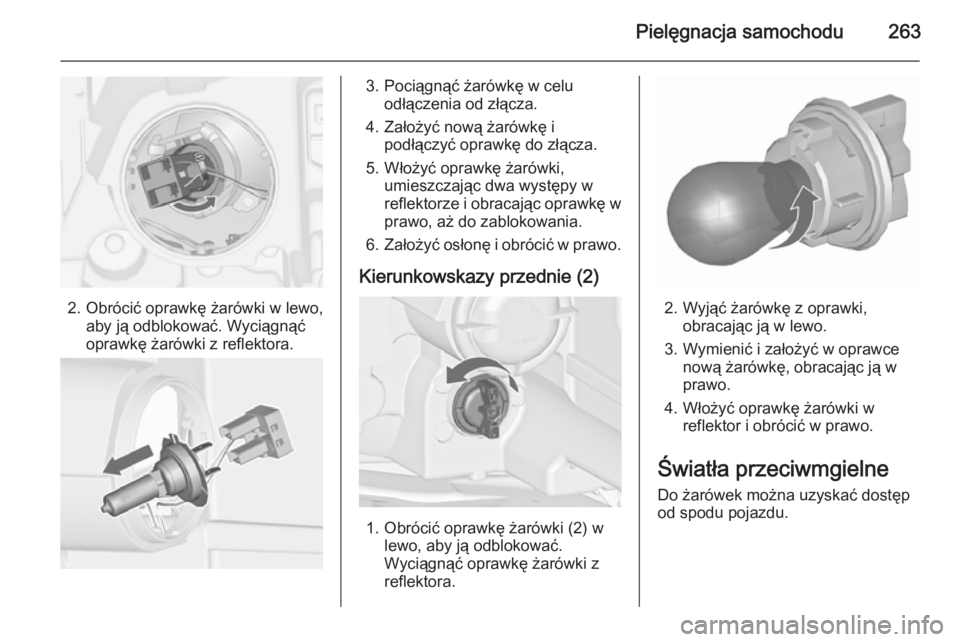

2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Pociągnąć żarówkę w celu odłączenia od złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Kierunkowskazy przednie (2)
1. Obrócić oprawkę żarówki (2) w lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła przeciwmgielne
Do żarówek można uzyskać dostęp
od spodu pojazdu.

264Pielęgnacja samochodu

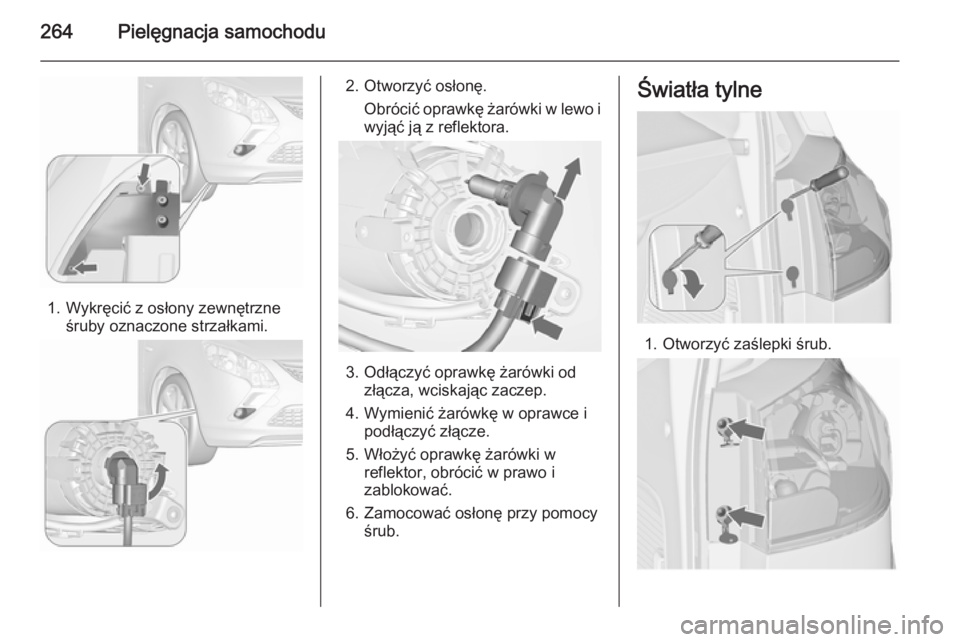

1. Wykręcić z osłony zewnętrzneśruby oznaczone strzałkami.
2. Otworzyć osłonę.
Obrócić oprawkę żarówki w lewo iwyjąć ją z reflektora.
3. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
4. Wymienić żarówkę w oprawce i podłączyć złącze.
5. Włożyć oprawkę żarówki w reflektor, obrócić w prawo i
zablokować.
6. Zamocować osłonę przy pomocy śrub.
Światła tylne
1. Otworzyć zaślepki śrub.

Pielęgnacja samochodu265
2. Wykręcić śruby oznaczonestrzałkami.
3. Ostrożnie wycofać zespół świateł z kołków mocujących i wyjąć.
4. Odłączyć złącze od zespołu światła.
5. Wyjąć żarówkę i wymienić na nową, obracając oprawkę.
Kierunkowskaz ( 1)
Światła tylne ( 2)
Światło hamowania ( 3)Światła tylne z diodami LED
światła tylnego i światła
hamowania
Można wymienić tylko żarówkę
kierunkowskazu ( 1).
Wyjąć żarówkę i wymienić na
nową, obracając oprawkę.
6. Podłączyć złącze do zespołu światła.
7. Umieścić zespół światła w kołkach mocujących i zamocowaćprzy użyciu śrub.
8. Założyć zaślepki śrub.

266Pielęgnacja samochodu
Światła cofania (4) w tylnej
klapie

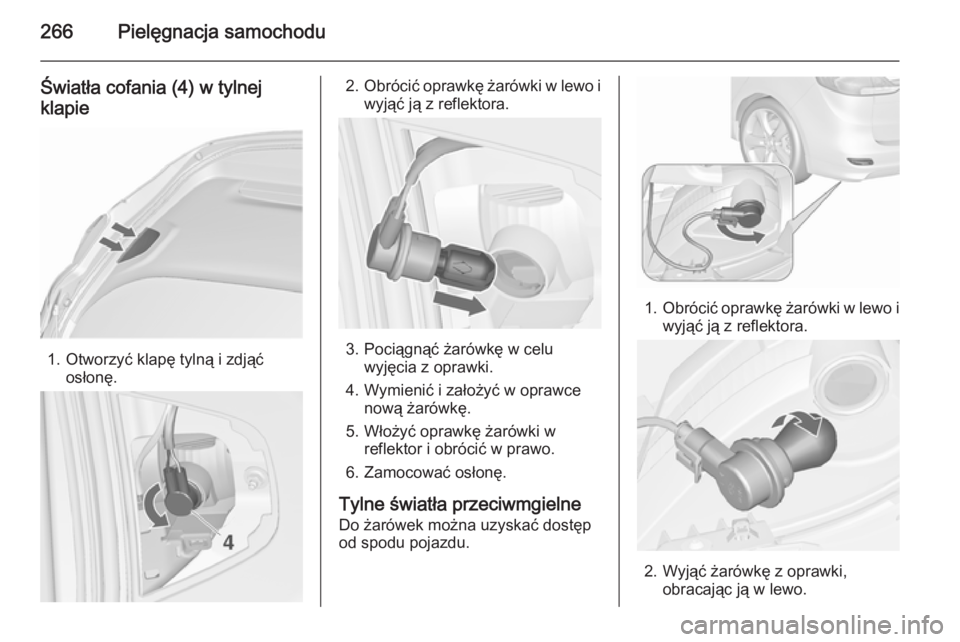

1. Otworzyć klapę tylną i zdjąć osłonę.
2.Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
3. Pociągnąć żarówkę w celu wyjęcia z oprawki.
4. Wymienić i założyć w oprawce nową żarówkę.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
6. Zamocować osłonę.
Tylne światła przeciwmgielne
Do żarówek można uzyskać dostęp
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo.

Pielęgnacja samochodu267
3. Wymienić i założyć w oprawcenową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor, obrócić w prawo i
zablokować.
Kontrola żarówek
Włączyć zapłon, włączyć wszystkie
światła i sprawdzić ich działanie.
Kierunkowskazy boczne

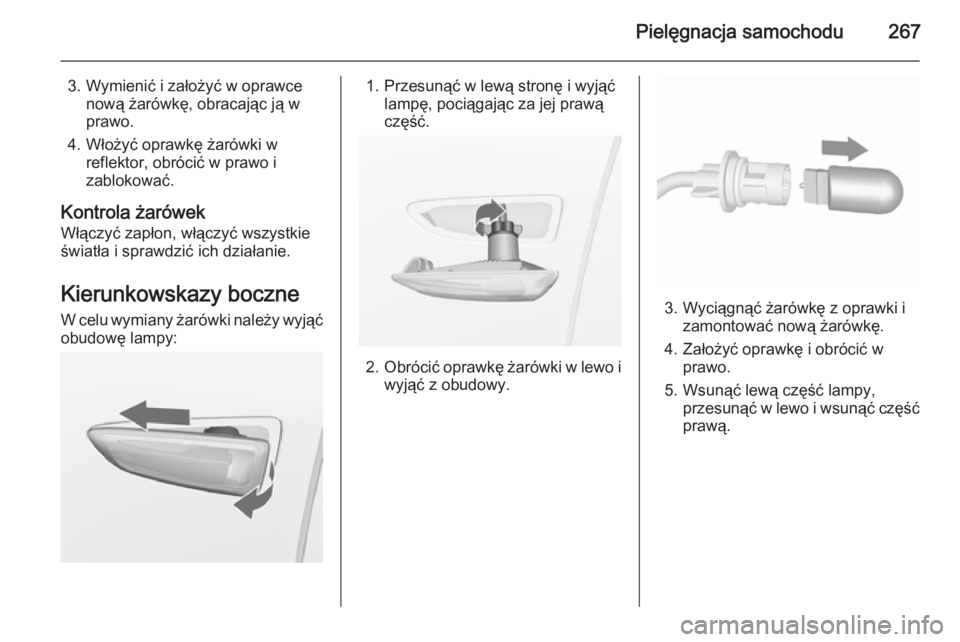

W celu wymiany żarówki należy wyjąć obudowę lampy:1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić w prawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.

268Pielęgnacja samochoduOświetlenie tablicy
rejestracyjnej

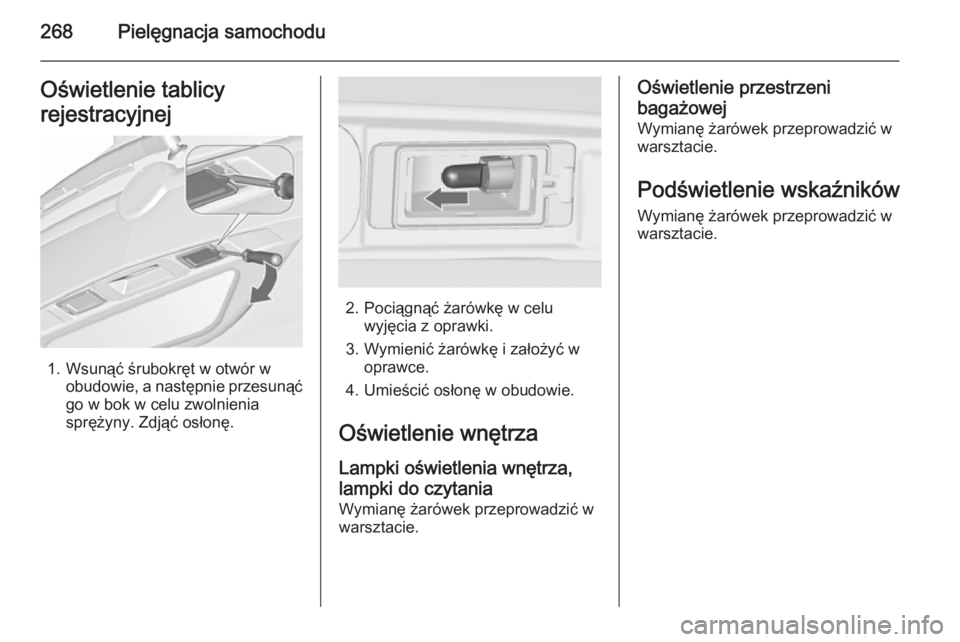

1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny. Zdjąć osłonę.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić żarówkę i założyć w oprawce.
4. Umieścić osłonę w obudowie.
Oświetlenie wnętrza Lampki oświetlenia wnętrza,lampki do czytania Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.

Pielęgnacja samochodu269Instalacja elektrycznaBezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.

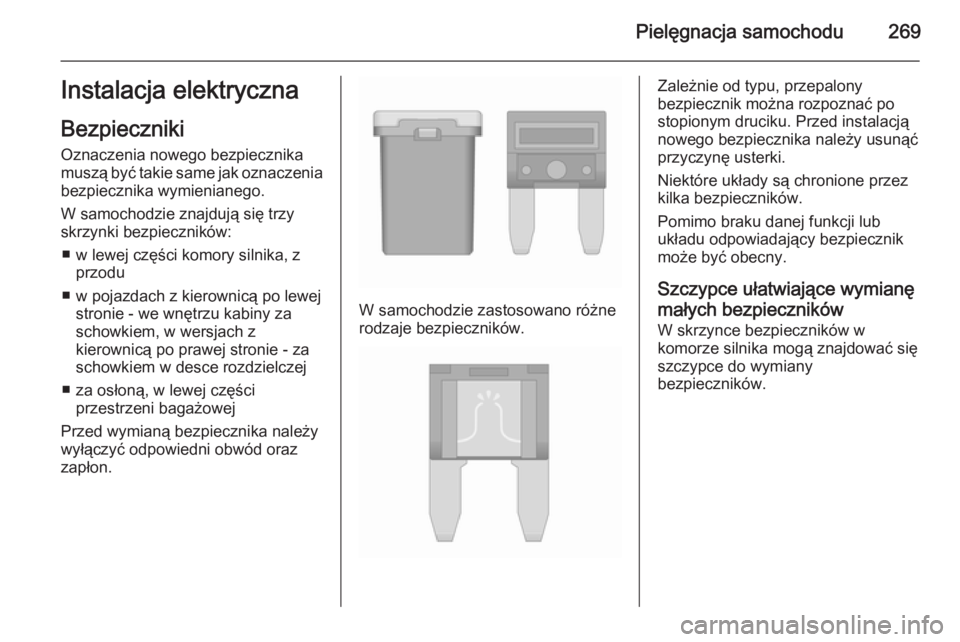

W samochodzie znajdują się trzy
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu
■ w pojazdach z kierownicą po lewej stronie - we wnętrzu kabiny za
schowkiem, w wersjach z
kierownicą po prawej stronie - za
schowkiem w desce rozdzielczej
■ za osłoną, w lewej części przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.

270Pielęgnacja samochodu

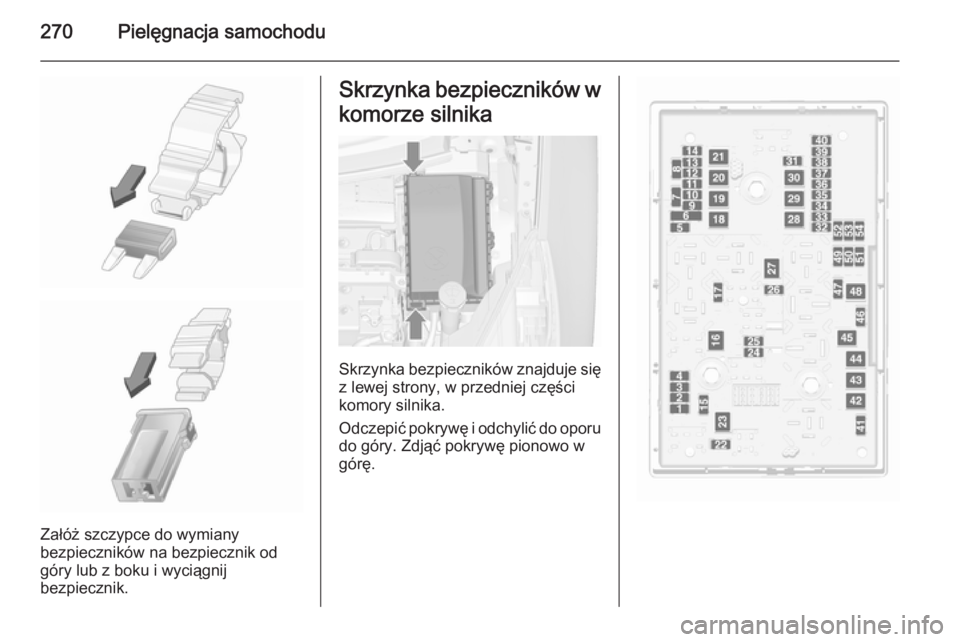

Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.
